ns3_sumo环境搭建与学习2：sumo与ns3连接，生成trace导入ns3

一、输出netstate文件：ex_sumo.sumo.tr

 MySUMONet.net.xml+ex_ROU.rou.xml —〉ex_sumo.sumo.tr

sudo sumo --net-file MySUMONet.net.xml --route-files ex_ROU.rou.xml --netstate-dump ex_sumo.sumo.tr

• 如果是SUMO_GUI里仿真生成的ex_sumo.sumo.tr可能会报错“Message: XML 文档结构必须从头至尾包含在同一个实体内。”

二、用traceExporter.jar生成所需文件：0.mobility.tcl（要用的主要就是这个）

traceExporter.py会报错“NoneType objectis not callable”，所以用traceExporter.jar

 ref：http://blog.youkuaiyun.com/jamexfx/article/details/53202825 traceExporter.py的解决办法

MySUMONet.net.xml+ex_sumo.sumo.tr —〉0.activity.tcl+0.mobility.tcl+0.config.tcl

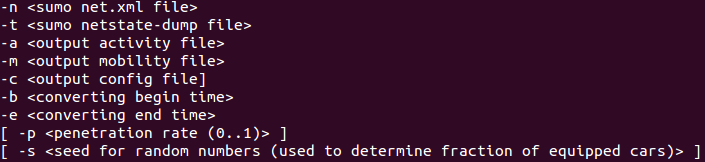

sudo java -jar /share/traceExporter.jar ns2 -n MySUMONet.net.xml -t ex_sumo.sumo.tr -a 0.activity.tcl -m 0.mobility.tcl -c 0.config.tcl -p 1 -b 0 -e 1000

•

•

三、和ns3连接:利用ns2-mobility-trace

先在ns3/src/mobility/examples下找到ns2-mobility-trace，复制到ns3/scratch下

头文件加上ns3/netanim-module.h
Simulator::Stop (Seconds (duration));之前加上AnimationInterface("animation.xml");

sudo ./waf --run " scratch/ns2-mobility-trace --traceFile=/ns3/sumo/0.mobility.tcl --nodeNum=10 --duration=100.0 --logFile=ns2-mobility-trace.log"

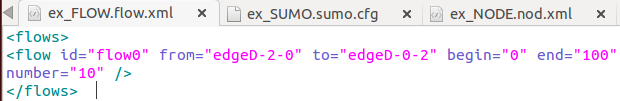

• --nodeNum和 ex_FLOW.flow.xml里的实际节点数要一样（10）
• --duration和 ex_FLOW.flow.xml里的end时间也最好保持一致，和ex_SUMO.sumo.cfg的end时间类似

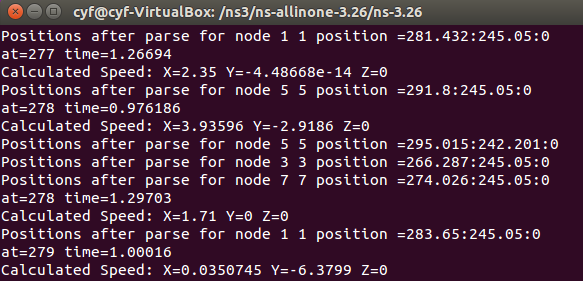

结果如图：



转载于:https://www.cnblogs.com/cyf1995/p/6595584.html
