Altera Quartus II如何将sof文件转换为jic文件

以Quartus II 13.1版本为例。

首先将工程编译，成功之后在output_files目录下会产生一个sof文件。

然后选择菜单栏，convert programming file,在弹出菜单进行以下操作：

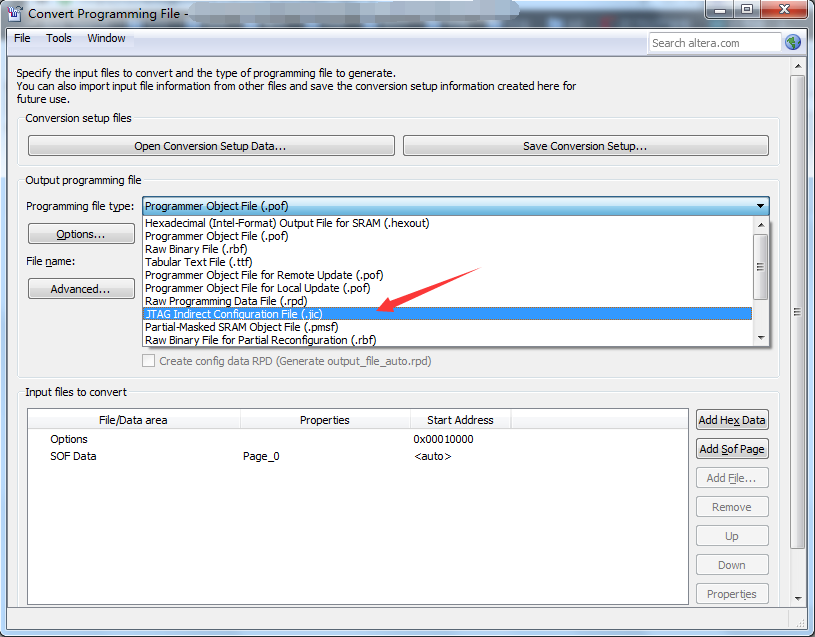

选择jic文件类型为输出文件：

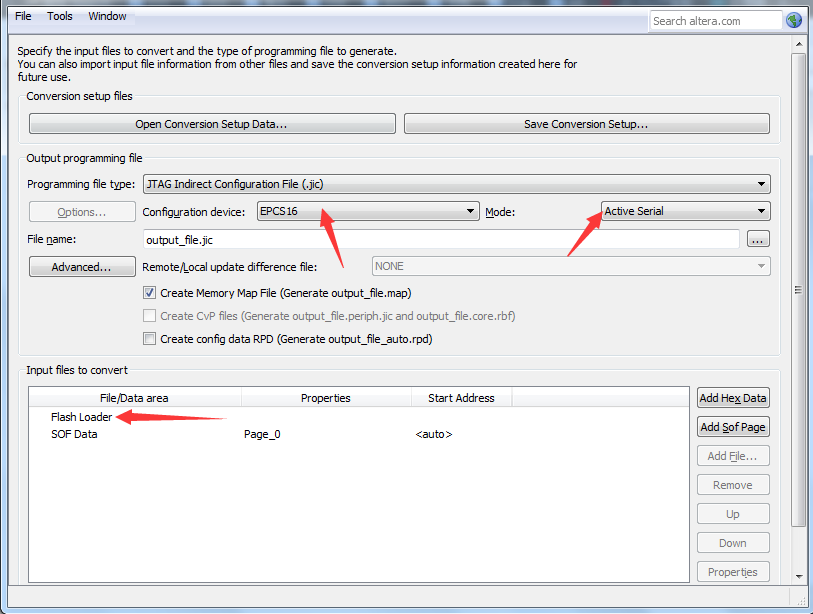

选择你所使用的配置器件，此处我使用的是EPCS16配置芯片。

在下载模式中选择主动串行模式，即FPGA作为配置时钟源，然后选中需要转换的文件一栏中的Flash loader：

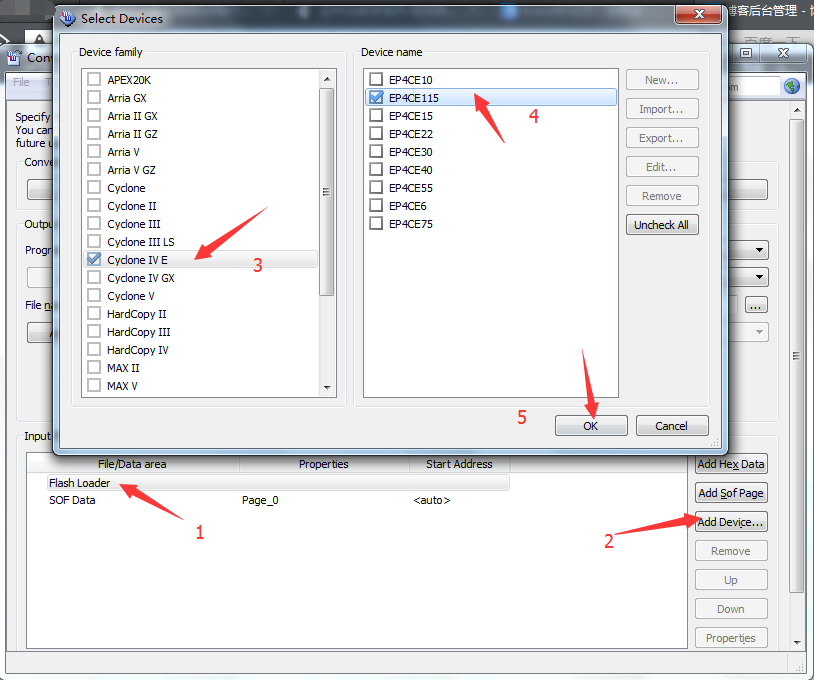

选中之后，在右侧会出现add device,单击添加需要进行配置的FPGA器件：

此处我选择的是Cyclone IV E系列，EP4CE115器件，根据实际项目使用进行器件的选择：

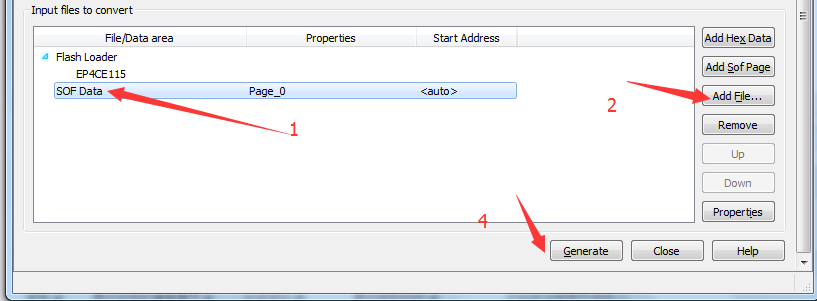

然后选择sof Data,点击右侧的add file, 将需要产生jic文件的原始sof文件添加进来，点击generate:

此时会提示是否转换成功：

出现以上提示信息，恭喜已经转换成功！可以在programmer中烧写配置芯片了。
