Quartus将sof文件生成.jic文件固化进flash

一、生成.sof文件

Quartus建立的工程编译通过之后会工程文件目录下自动.sof文件，该文件可用于验证功能的正确性，下载之后可实现相应的功能，但是断电之后会丢失。

二、将.sof文件生成.jic文件

过程如下;

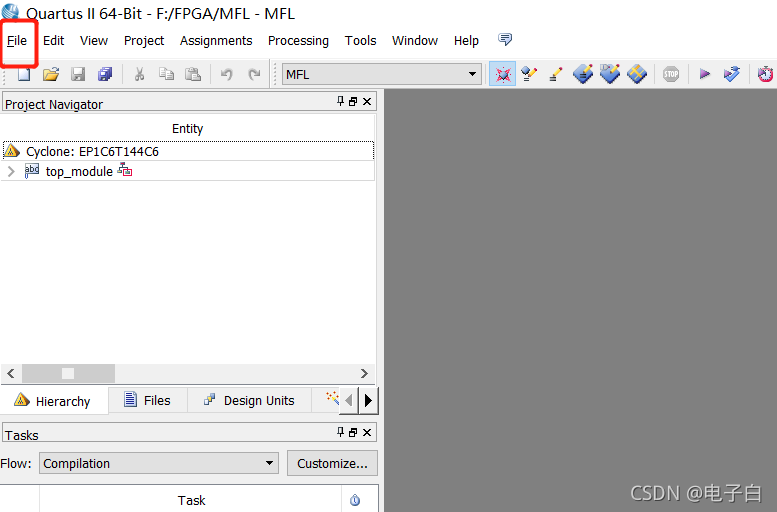

打开Quartus软件，在菜单栏找到File

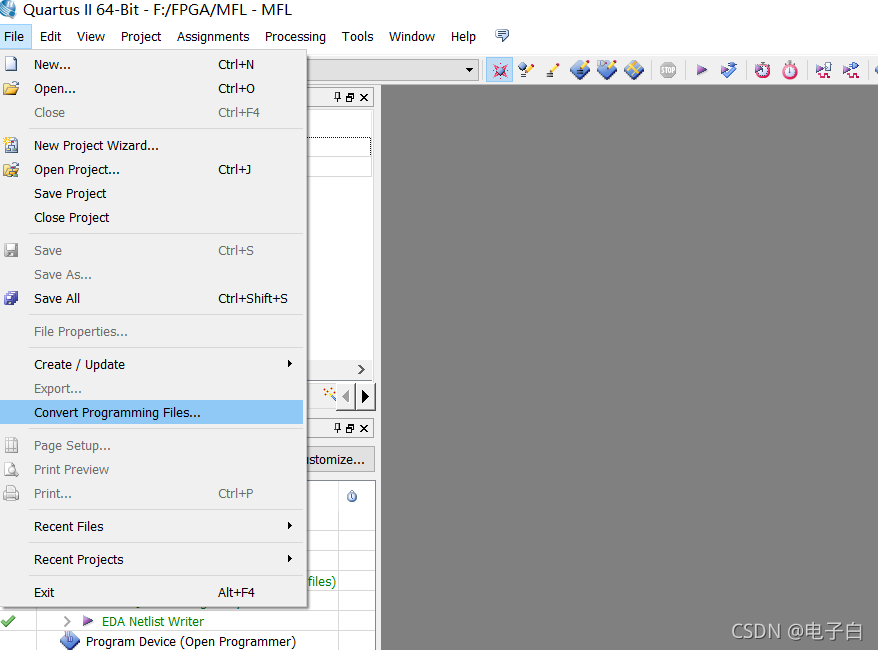

1、选择File然后找到下面的Convert Programming Files单击

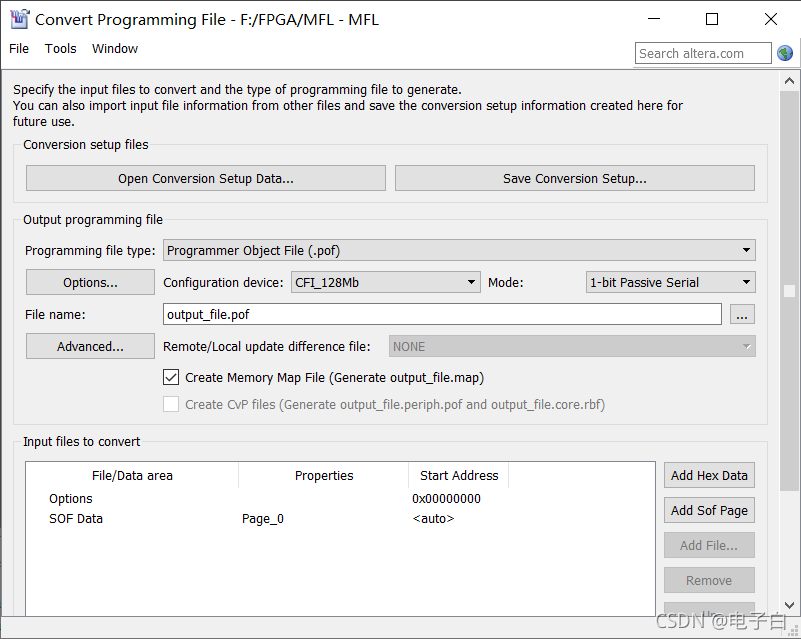

2、弹出的对话框如下所示

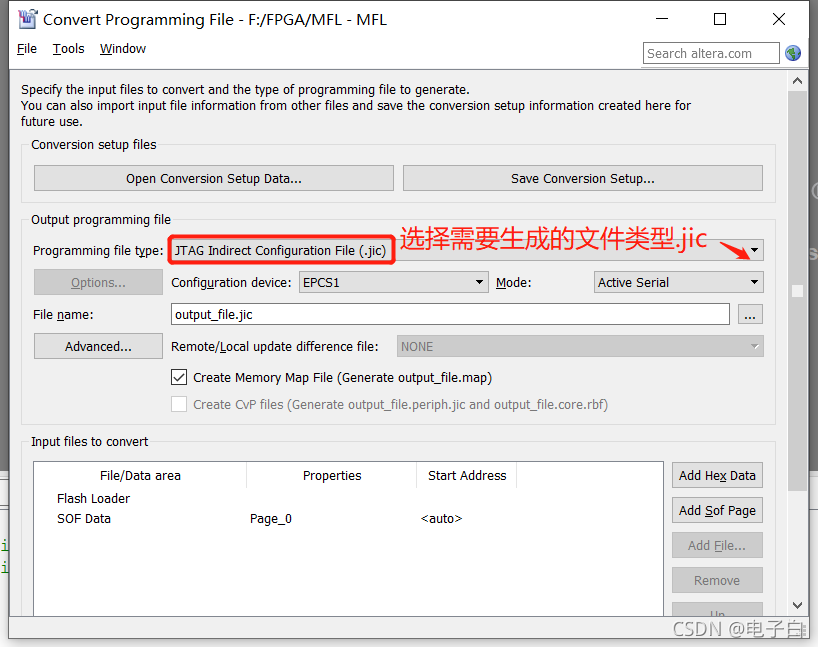

3、点击黑色三角选择文件类型

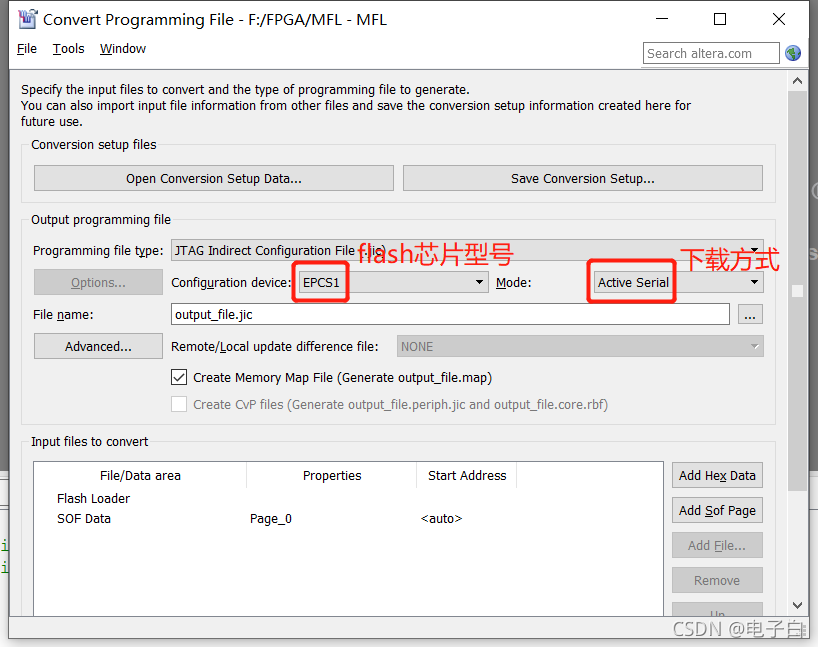

4、选择板卡上flash芯片的型号以及下载方式

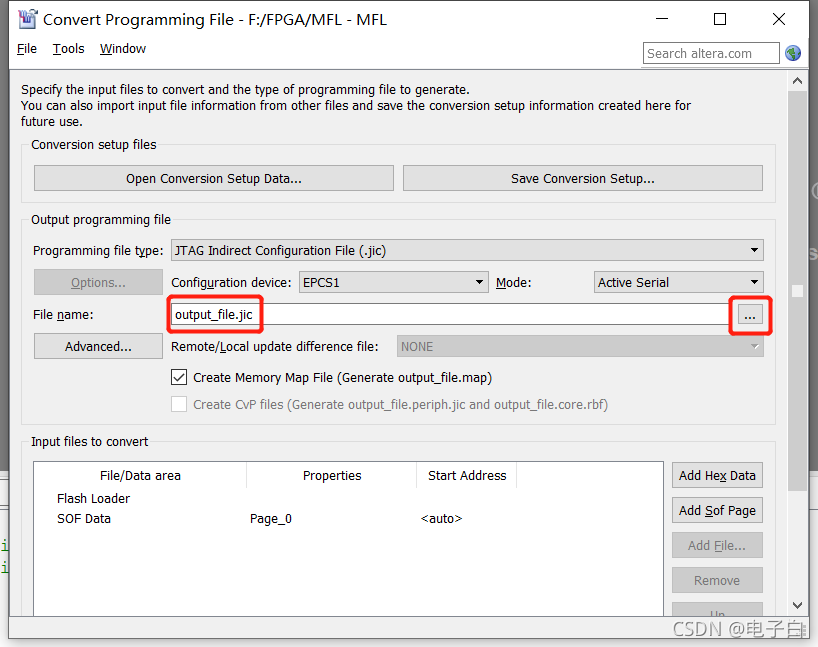

5、生成的文件名以及地址，可自定义

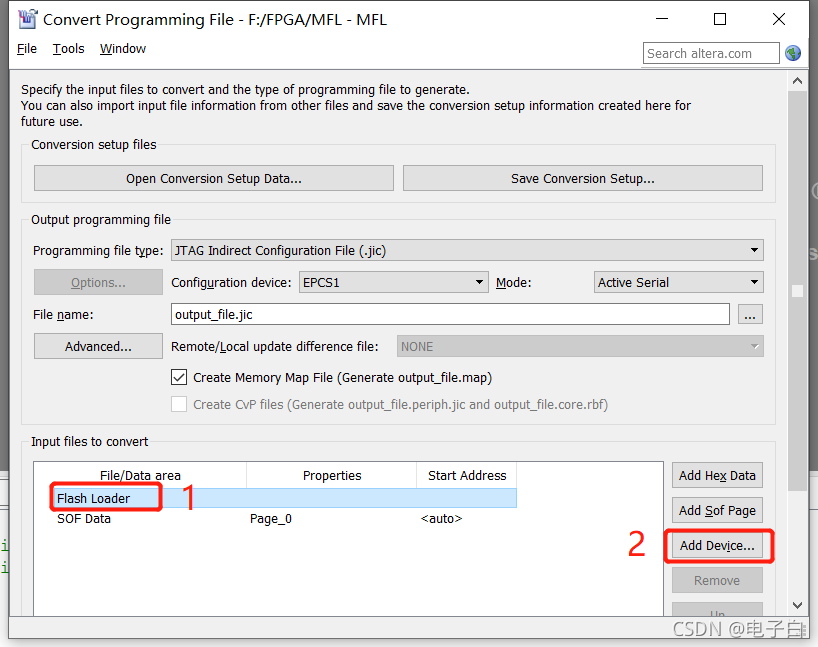

6、先选中flash loader这一行，然后点击add device添加板卡的芯片型号

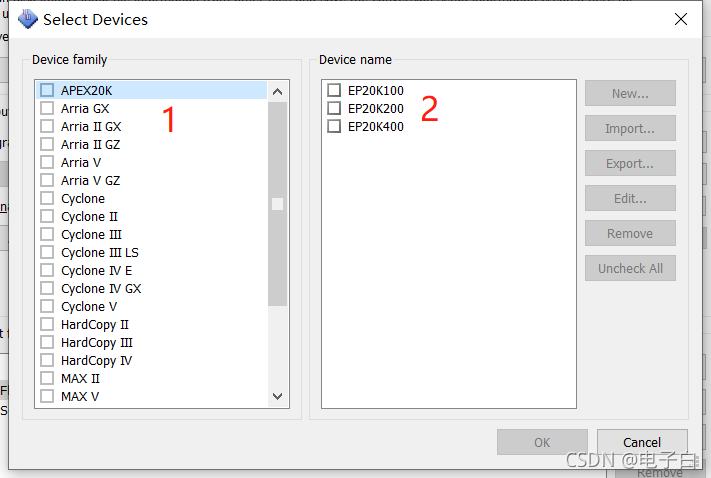

7、左侧先选择大致型号，右侧再选择具体型号

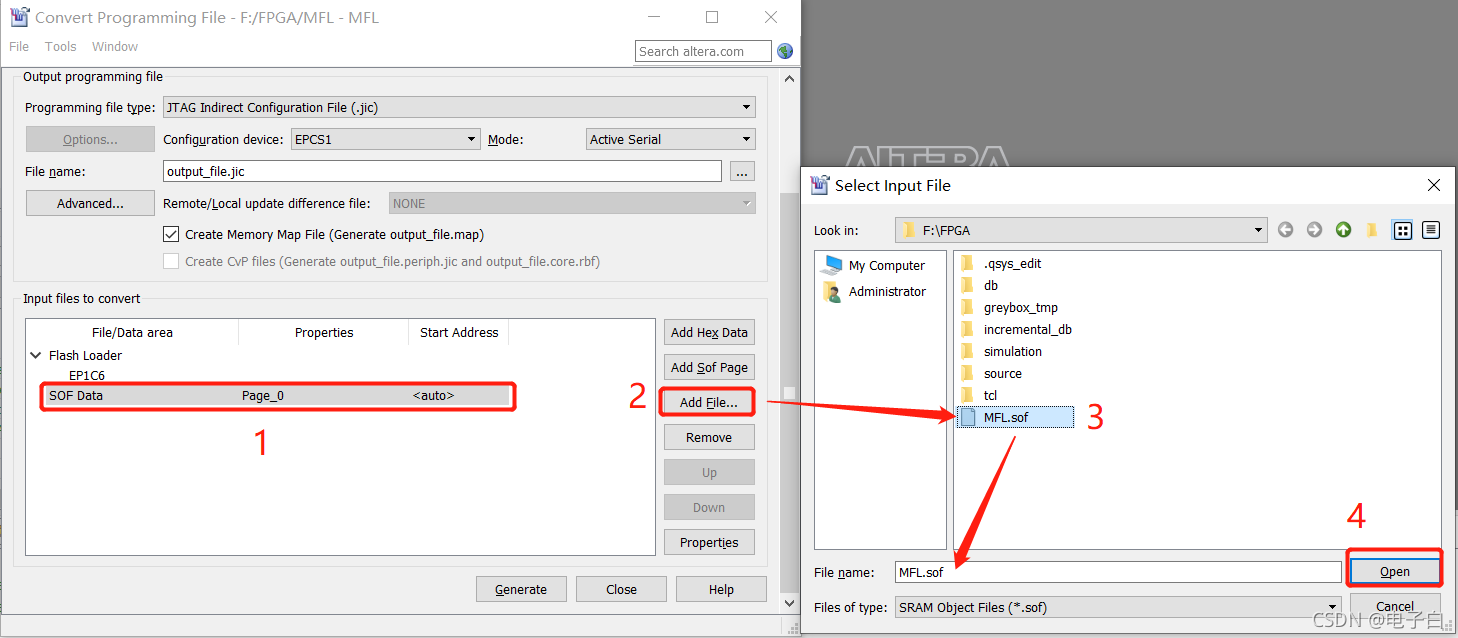

8、选中sof data后添加文件，系统会自动定位到最近打开的工程文件夹，选择对应的.sof文件，最后打开

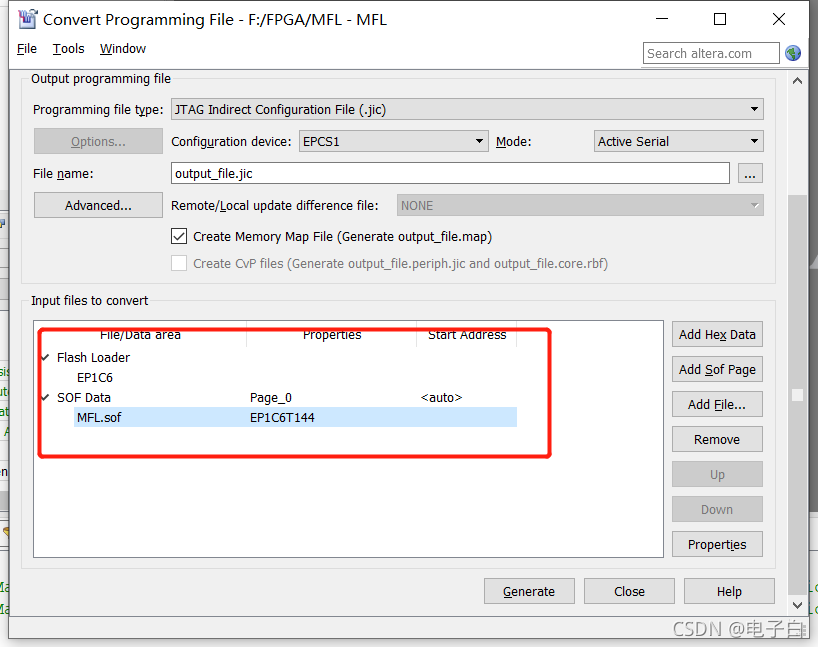

9、文件添加完成后如下所示

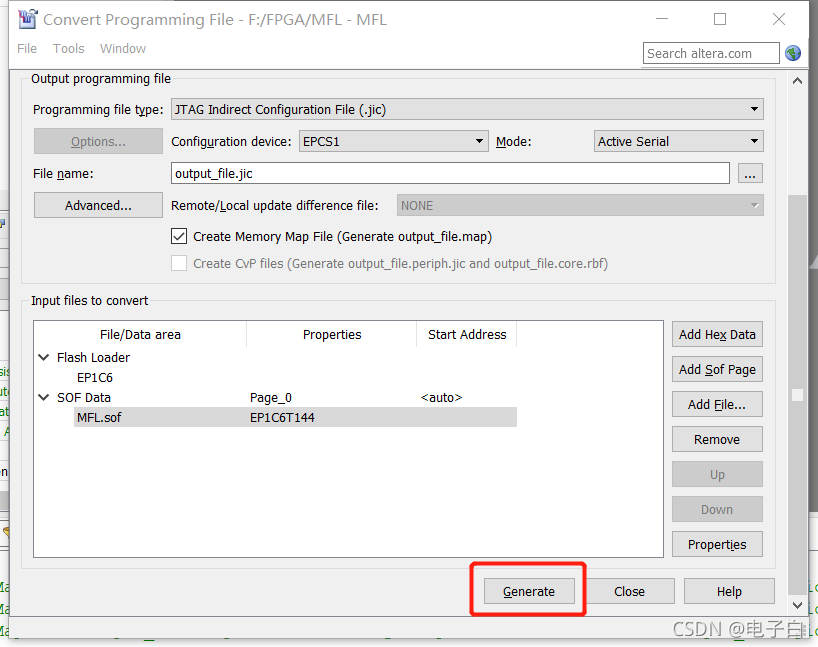

10、选择generate生成.jic文件，一般都会直接生成

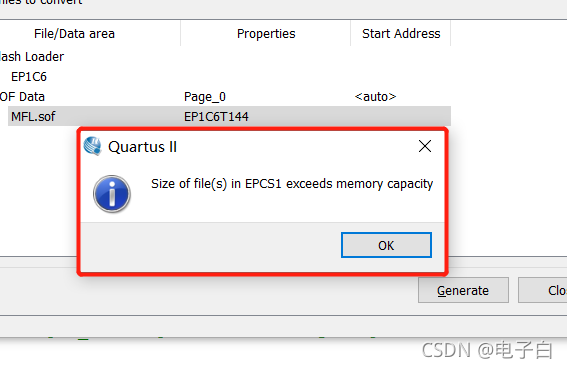

11、有时会提示文件过大，超过存储空间，如下所示

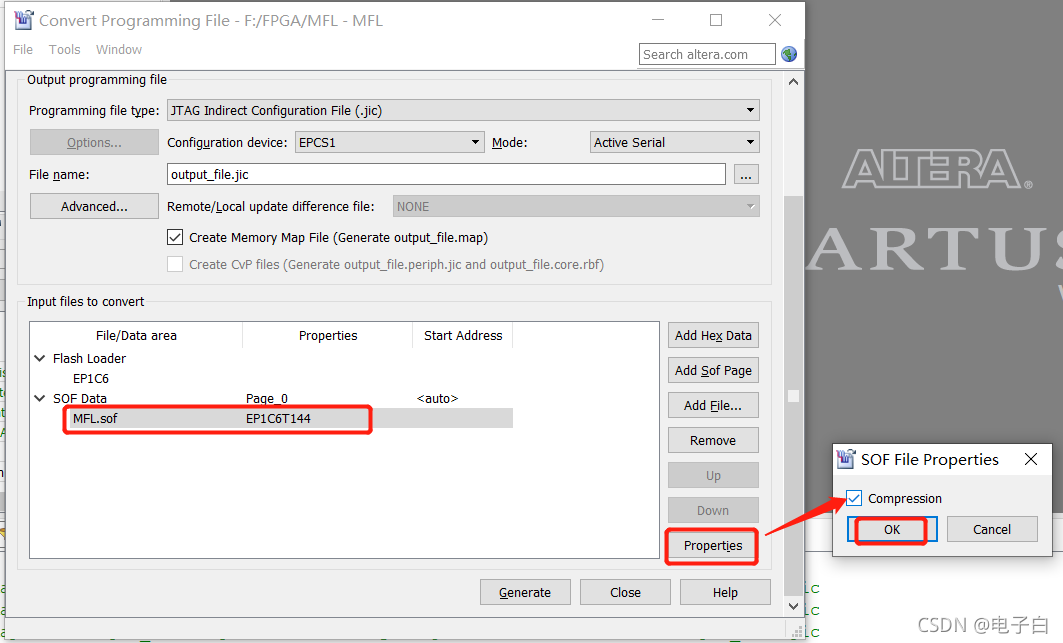

12、解决办法是选中.sof文件，选择properties，在框里勾选，确认，然后再选择generate就可以生成.jic文件用于固化。

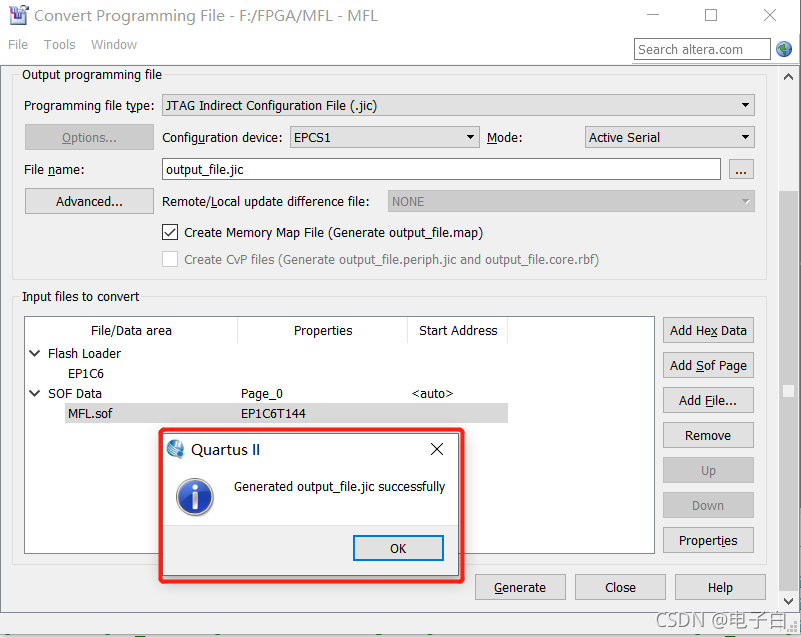

最后显示成功，在选择的文件夹下生成.jic文件
