前言

本复位只针对Vivado中的寄存器复位。

什么时候需要复位？到底要不要复位？怎么复位？复位有什么卵用？

该复位的寄存器需要复位，复位使得寄存器恢复初始值，有的寄存器并不需要复位（数据流路径上）。

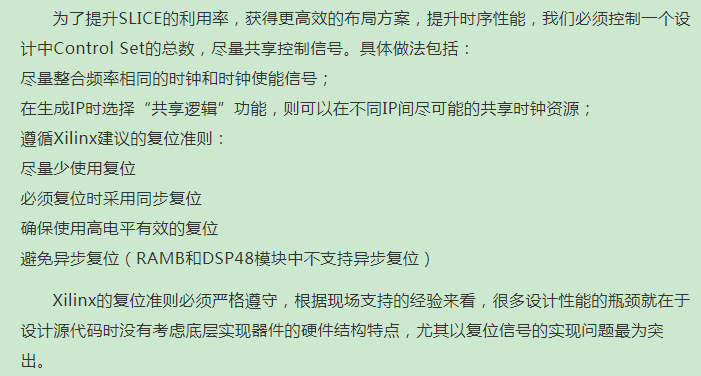

官方说法如下：具体可查看ug949。

流程

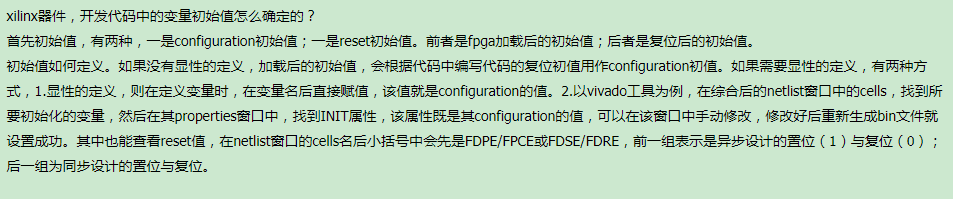

所以，问题来了，为了不使用复位信号该怎么赋初始值。

注意：reg语句中给寄存器赋初始值，在FPGA上电配置后值就为这个初始值。

如果只有复位语句中的初始值，那么上电配置（configuration ）后和复位(reset)后寄存器都为此初始值。

如果reg语句给了初始值x1，且在复位语句中赋初始值x2，那么上电配置后初始值为x1，复位后寄存器初始值为x2。

代码验证：

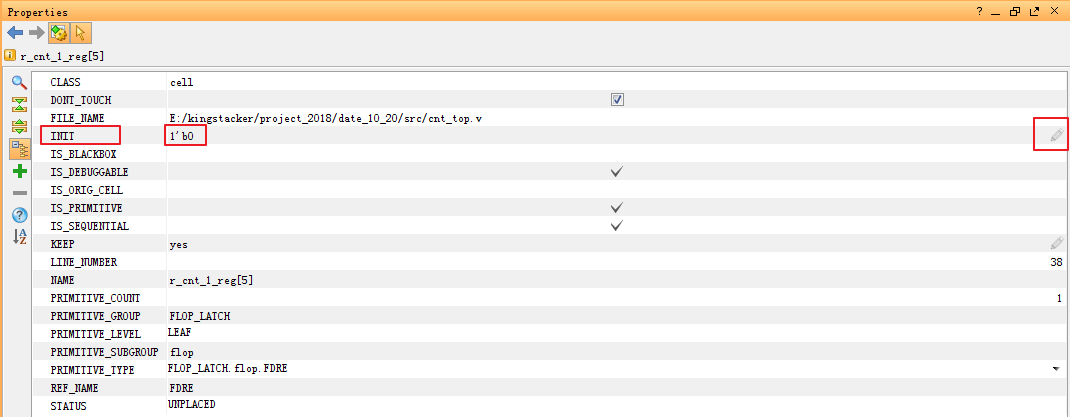

1.如下代码，不复位也不赋初始值，vivado综合后寄存器初始值全为0。

(*DONT_TOUCH="yes"*)reg [5:0] r_cnt_1;
always @(posedge i_clk)
begin
    r_cnt_1 <= r_cnt_1 + 6'd1;
end //always

2.如下代码，不复位赋初始值，vivado综合后寄存器初始值为代码中赋的初始值。

(*DONT_TOUCH="yes"*)reg [5:0] r_cnt_1 = 6'h34;
always @(posedge i_clk)
begin
    r_cnt_1 <= r_cnt_1 + 6'd1;
end //always

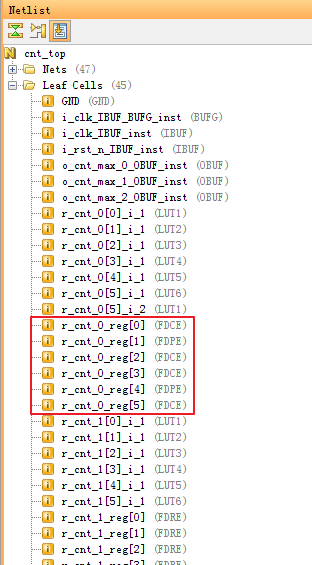

3.如下代码，使用复位但不给初始值，vivado综合后寄存器初始值为代码中复位语句中赋的初始值。(Xilinx不推荐异步复位)

(*DONT_TOUCH="yes"*)reg [5:0] r_cnt_0;
always @(posedge i_clk,negedge i_rst_n)
begin
    if (~i_rst_n)
        r_cnt_0 <= 6'h12;
    else
        r_cnt_0 <= r_cnt_0 + 6'd1;
end //always

4.如下代码，既使用复位且给初始值，vivado综合后寄存器初始值为reg赋的初始值。

(*DONT_TOUCH="yes"*)reg [5:0] r_cnt_2 = 6'h01;
always @(posedge i_clk,negedge i_rst_n)
begin
    if (~i_rst_n)
        r_cnt_2 <= 6'h12;
    else
        r_cnt_2 <= r_cnt_2 + 6'd1;
end //always
