PID控制器开发笔记之二：积分分离PID控制器的实现

前面的文章中，我们已经讲述了PID控制器的实现，包括位置型PID控制器和增量型PID控制器。但这个实现只是最基本的实现，并没有考虑任何的干扰情况。在本节及后续的一些章节，我们就来讨论一下经典PID控制器的优化与改进。这一节我们首先来讨论针对积分项的积分分离优化算法。

1、基本思想

我们已经讲述了PID控制引入积分主要是为了消除静差，提高控制精度。但在过程的启动、结束或大幅度增减设定值时，短时间内系统输出有很大偏差，会造成PID运算的积分累积，引起超调或者振荡。为了解决这一干扰，人们引入了积分分离的思想。其思路是偏差值较大时，取消积分作用，以免于超调量增大；而偏差值较小时，引入积分作用，以便消除静差，提高控制精度。

具体的实现步骤是：根据实际情况，设定一个阈值；当偏差大于阈值时，消除积分仅用PD控制；当偏差小于等于阈值时，引入积分采用PID控制。则控制算法可表示为：



其中β称为积分开关系数，其取值范围为：



由上述表述及公式我们可以知道，积分分离算法的效果其实与ε值的选取有莫大关系，所以ε值的选取实际上是实现的难点，ε值过大则达不到积分分离的效果，而ε值过小则难以进入积分区，ε值的选取存在很大的主观因素。

对于经典的增量式PID算法，似乎没有办法由以上的公式推导而来，因为β随着err(k)的变化在不是修改着控制器的表达式。其实我们可以换一种角度考虑，每次系统调节未定后，偏差应该为零，然后只有当设定值改变时，系统才会响应而开始调节。设定值的改变实际上是一个阶跃变化，此时的控制输出记为U₀，开始调节时，其调节增量其实与之前的一切没有关系。所以我们就可以以变化时刻开始为起点，而得到带积分分离的增量算法，以保证在启动、停止和快速变化时防止超调。公式如下：



其中β的取值与位置型PID算法一致。可能有人会担心偏差来回变化，造成积分作用的频繁分离和引入，进而使上述的增量表达式无法实现。其实我们分析一下就能发现，在开始时，由于设定值变化引起的偏差大而分离了积分作用，在接近设定值时，偏差变小就引入了积分，一边消除静差，而后处于稳态，直到下一次变化。

2、算法实现

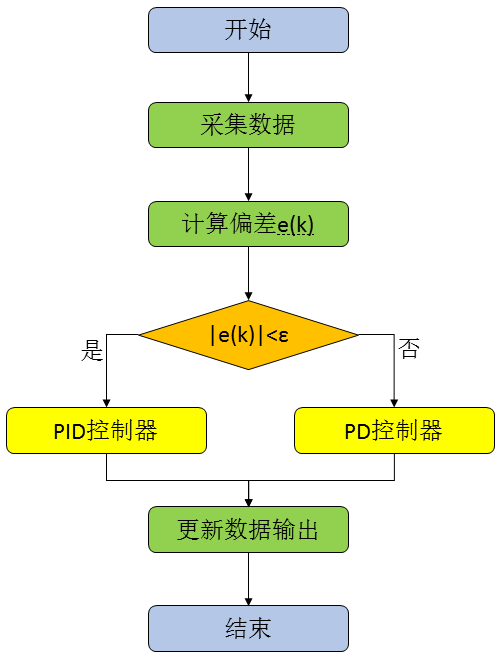

这一部分，我们根据前面对其基本思想的描述，来实现基于积分分离的PID算法实现，同样是包括位置型和增量型两种实现方式。首先我们来看一下算法的实现过程，具体的流程图如下：



有上图我们知道，与普通的PID算法的区别，只是判断偏差的大小，偏差大时，为PD算法，偏差小时为PID算法。于是我们需要一个偏差检测与积分项分离系数β的函数。

 1 static uint16_t BetaGeneration(float error,float epsilon)
 2
 3 {
