本文深入探讨了GD&T（几何尺寸与公差）中的复合位置度和组合位置度的区别与应用。复合位置度用于控制尺寸形体组的位置、方向和间距，分为形体组位置公差格和形体关系公差格。组合位置度则是独立的位置度控制，每一行都控制位置和方向。通过不同场景的案例分析，展示了两者在孔组间距、方向控制等方面的异同，特别强调了复合位置度在控制相对第二、第三基准面方向度的独特优势。
复合位置度对比组合位置度
复合位置度: 共用位置度符号。有特殊规定，第一格是普通位置度，管位置，下面格不管位置。就是下格变成了方向度。
组合位置度: 自用位置度符号。没有特殊规定，第一格是普通位置，管位置，下面格也是普通位置度，管位置，就是各自独立的位置度放到了一起。
复合位置度应用:
复合位置度用来控制尺寸形体组（多个形体有完全相同的基准系），就是为了区分位置，方向，间距的公差值，做到内外有别，避免公差浪费。如果只用第一格位置度，可以有免费的方向和间距，但就一个公差值，那么检测时就无法区分公差值。
复合位置度上格控制一个尺寸形体组相对指定基准的位置。这个上格被称为: 形体组位置公差格（外部关系），位置公差大。
复合位置度下格控制这个尺寸形体组相对指定基准的方向和内部间距。这个下格被称为: 形体关系公差格（内部关系），公差要小于上格公差。
换句话说：

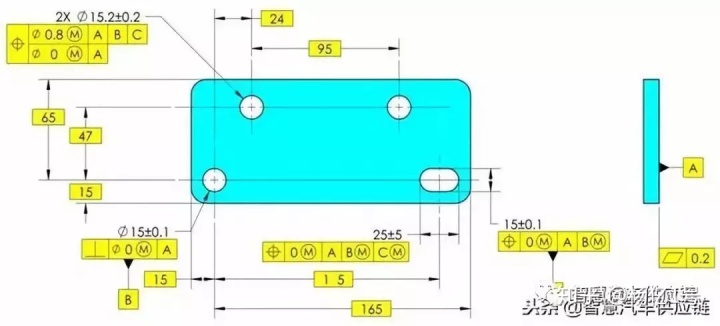

复合位置度上格是表示形体组（外部）位置的基本尺寸24/119和47的公差。
复合位置度下格是表示形体组（内部）间距的基本尺寸95的公差。
用上图复合位置度为例，分三种情况对比：复合位置度和组合位置度下格功能，不比较上格，是因为上格的功能都相同。
如果复合位置度下格没有基准，这个下格就只控制这个尺寸形体组内部间距。如果下格有单个基准或全基准系，它将控制对指定基准的方向和内部间距，不是位置。

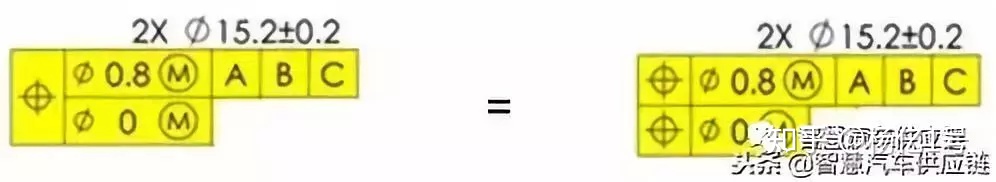

第一种情况: 控制孔组间距。复合位置度和组合位置度功能相同。

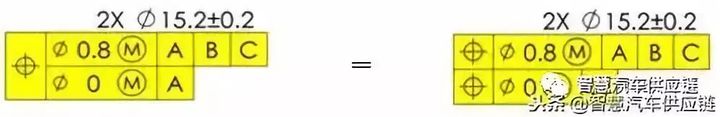

第二种情况: 控制孔组间距和相对第一基准平面A垂直度（方向）。复合位置度和组合位置度功能相同。

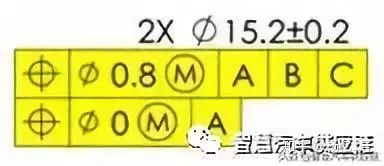

第三种情况: 复合位置度控制：孔组间距，相对第一基准平面A垂直度（方向)，相对B和C形成的第二，第三基准面方向度，由于有特殊规定，下格可以完全重复上格，也不能代替上格位置度。组合位置度由于没有特殊规定，下格不能完全重复上格，因为下格位置度公差小，会完全代替上格位置度。这就是唯一复合位置度比组合位置度多一个功能的地方，就是可以更严格控制相对B和C形成的第二，第三基准面的方向度。
第二篇：
组合位置度和复合位置度是大家工作中常遇到的一个难点，下面我们一起来学习和解析，帮助大家答疑解惑。
1、组合位置度：提供了对被测要素的多个位置度公差控制要求，同时控制了阵列要素的位置及阵列各要素间的相对位置；
组合位置度的特点：
- 公差框格的每一行都必须有位置度公差符号；
- 每一行的参照基准不允许完全重复上一行的基准（重复时顺序、修饰符要相同）；
- 下公差框的公差值要小于上公差框的公差值；
- 每一行既控制位置也控制方向，每一行都必须单独测量验证；
- 在不完全基准下，如果评价对象是要素组，间接控制要素间的相对位置；
- 组合位置度可以有2-4行；
2、复合位置度：控制尺寸要素阵列相对基准的定位、定向，尺寸要素之间的定位；
