下面51单片机最小系统的讲解，你参考一下51单片机共有40只引脚．

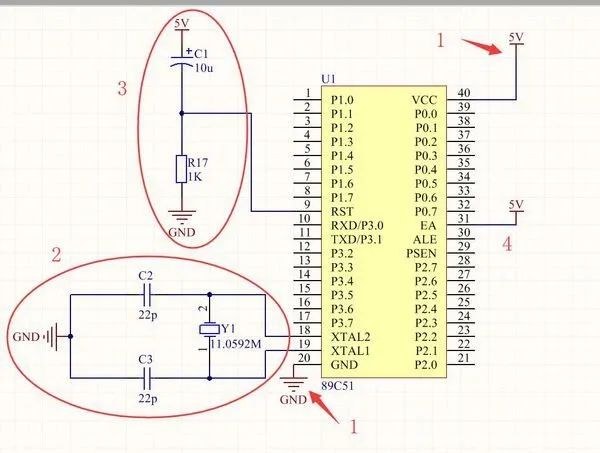

下面这个就是最小系统原理图，就是靠这四个部分，这个单片机就可以运行起来了．

一，一讲解：

第一部分：电源组(上图标记为1的部分)

40脚接电源5V，20脚接电源负极，在单片机里面，负极也可以叫GND或者”地”，我们在单片机的应用中，习惯说负极为”地”，上面GND就是英文ground的缩写，翻译过来就是"地"的意思．

第二部分：晶振组(上图标记为2的部分)

11.0592M晶振Y1与单片机的18，19脚并联，因为这两只脚，就是晶振工作的引脚．22p电容C2一端接18脚，一端接地．22p电容C3一端接19脚，一端接地．这两个电容，我们在10~30P之间选择都是可以的，主要作用是，过滤掉晶振部分的高频信号，让晶振工作的时候更加稳定．

第三部分：复位组(上图标记为2的部分)

10u电容C1正极接电源5V，C1负极接单片机的复位脚，第9脚．1K电阻R17一端接单片机的复位脚，第9脚，一端接地．就是通过这个10u和1k，就可以让单片机一供电时，单片机自动复位，从零开始执行程序，这个就是复位的概念．

第四部分：其它功能组(上图标记为4的部分)

这个脚是存储器使用选择脚，当这个脚接"地"时，那么告诉单片机选择外部存储器，当这个脚接"5V"时，说明单片机使用内部存储器．因为选择外部存储器，太浪费单片机仅有的资源，所以这一脚永远接电源5V(如上图所示)，使用单片机的内部存储器，如果内部存储器不够容量，最多选择更高级容量的单片机型号，就可以解决问题了．
