lcd1602c语言程序分析,全方位解析LCD1602特性及单片机显示应用

1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形(用自定义CGRAM，显示效果也不好)。本文引用地址：http://www.eepw.com.cn/article/201710/366245.htm

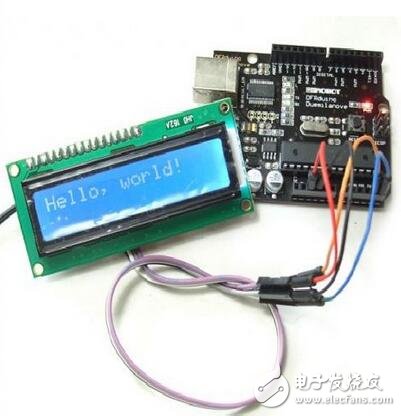

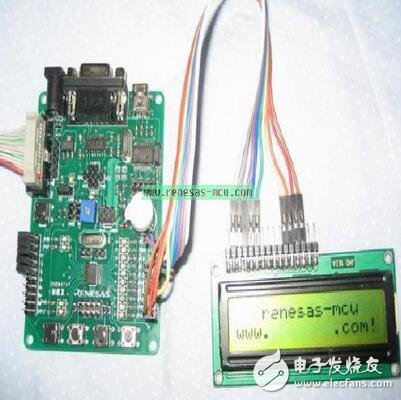

LCD1602是指显示的内容为16X2，即可以显示两行，每行16个字符液晶模块(显示字符和数字)。

市面上字符液晶大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

+5V电压，对比度可调

内含复位电路

提供各种控制命令，如：清屏、字符闪烁、光标闪烁、显示移位等多种功能

有80字节显示数据存储器DDRAM

内建有192个5X7点阵的字型的字符发生器CGROM

8个可由用户自定义的5X7的字符发生器CGRAM

1602LCD采用标准的14脚(无背光)或16脚(带背光)接口

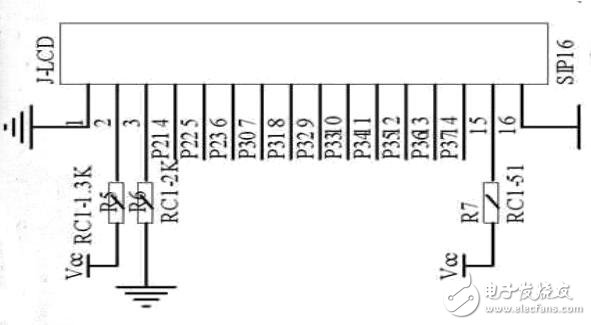

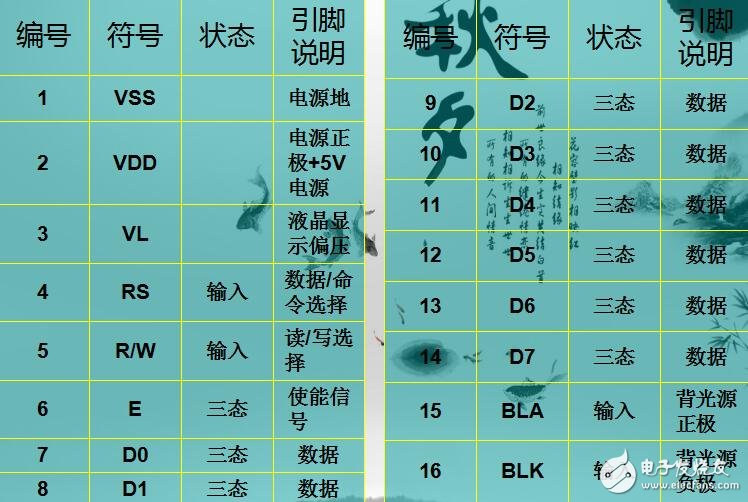

LCD1602—引脚功能介绍

第1脚：VSS为电源地

第2脚：VDD接5V电源正极

第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高(对比度过高时会 产生“鬼影”，使用时可以通过一个10K的电位器调整对比度)。

第4脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。

第5脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。

第6脚：E(或EN)端为使能(enable)端。

第7～14脚：D0～D7为8位双向数据端。

第15～16脚：空脚或背灯电源。15脚背光正极，16脚背光负极。

LCD1602—指令说明及时序

指令1：清显示，指令码01H，光标复位到地址00H位置。

指令2：光标复位，光标返回到地址00H。

指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S：屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效。

指令4：显示开关控制。 D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。

指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标。

指令6：功能设置命令 DL：高电平时为4位总线，低电平时为8位总线 N：低电平时为单行显示，高电平时双行显示 F： 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符。

指令7：字符发生器RAM地址设置。

指令8：DDRAM地址设置。

指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。

指令10：写数据。

指令11：读数据。
