蓝桥杯——USART \ UART _TX

原创 已于 2022-04-05 15:39:57 修改 · 342 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #嵌入式硬件

于 2022-03-16 15:31:15 首次发布
本文探讨了如何在Cubemx中配置异步和同步模式的UART/USART通信，并重点介绍了HAL库的使用。遇到的问题如串口延迟问题和printf换行符调整得到解答。关键词包括UART、USART、HAL库、printf重写、异步/同步模式。

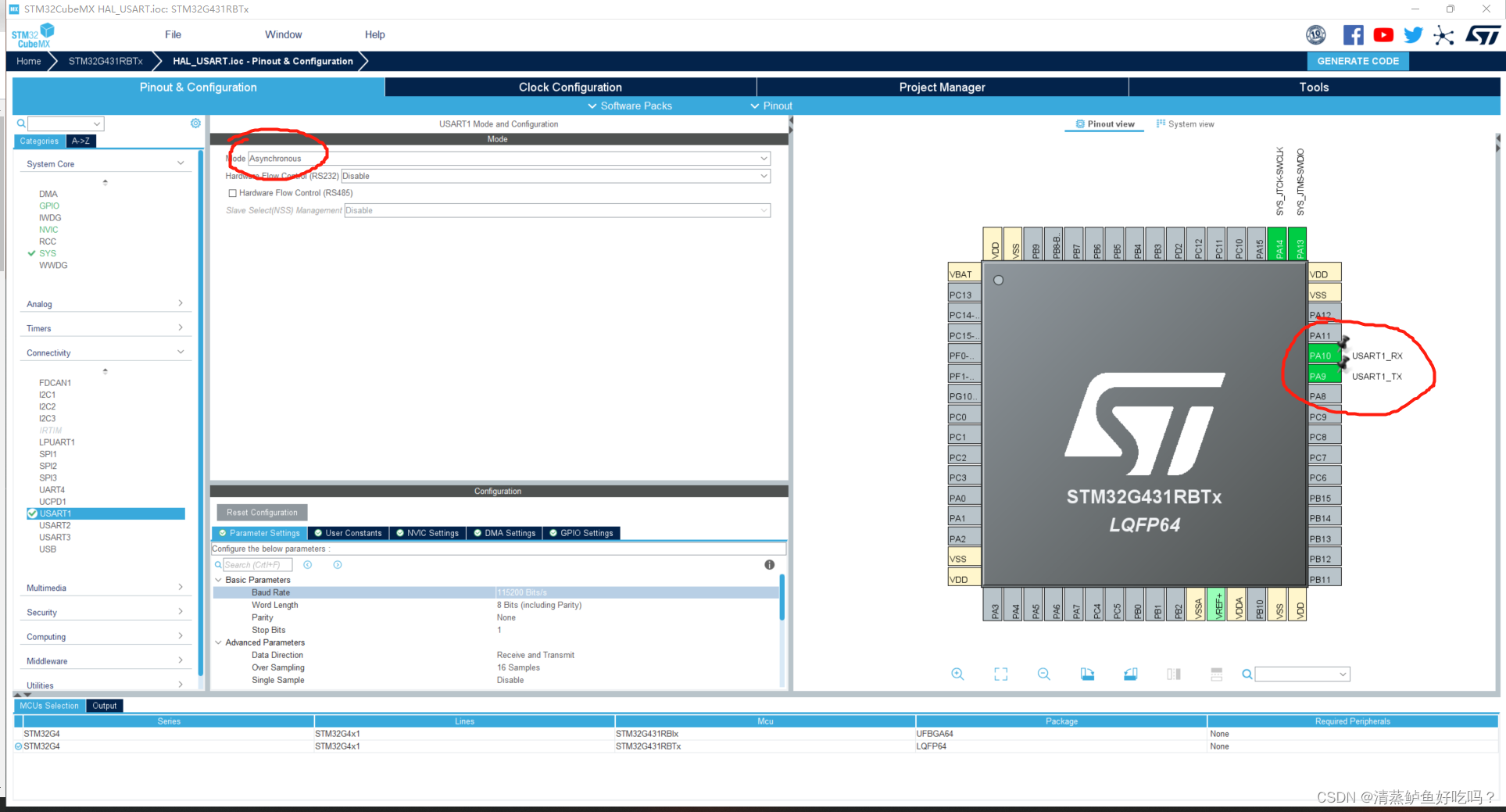

cubemx配置

可以选异步模式，但是他给你配置的却是uart的引脚（PC4,5）！！！函数都是！！！

所以如果要用的话就要写

HAL_UART_Transmit( &husart1 , (uint8_t *)"hello DISCO\r\n" , sizeof("hello DISCO\r\n"), 0xFFFF);

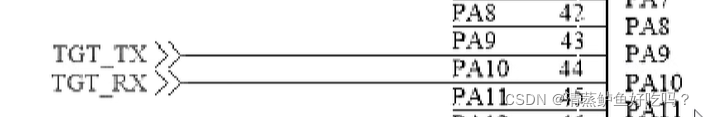

如果你选择了同步模式，那么他给你配置的是usart的引脚（PC4,5）！！！但是引脚PA9,10也要记得换！！！

HAL_USART_Transmit( &husart1 , (uint8_t *)"hello DISCO\r\n" , sizeof("hello DISCO\r\n"), 0xFFFF);

代码编写

uart中文传输

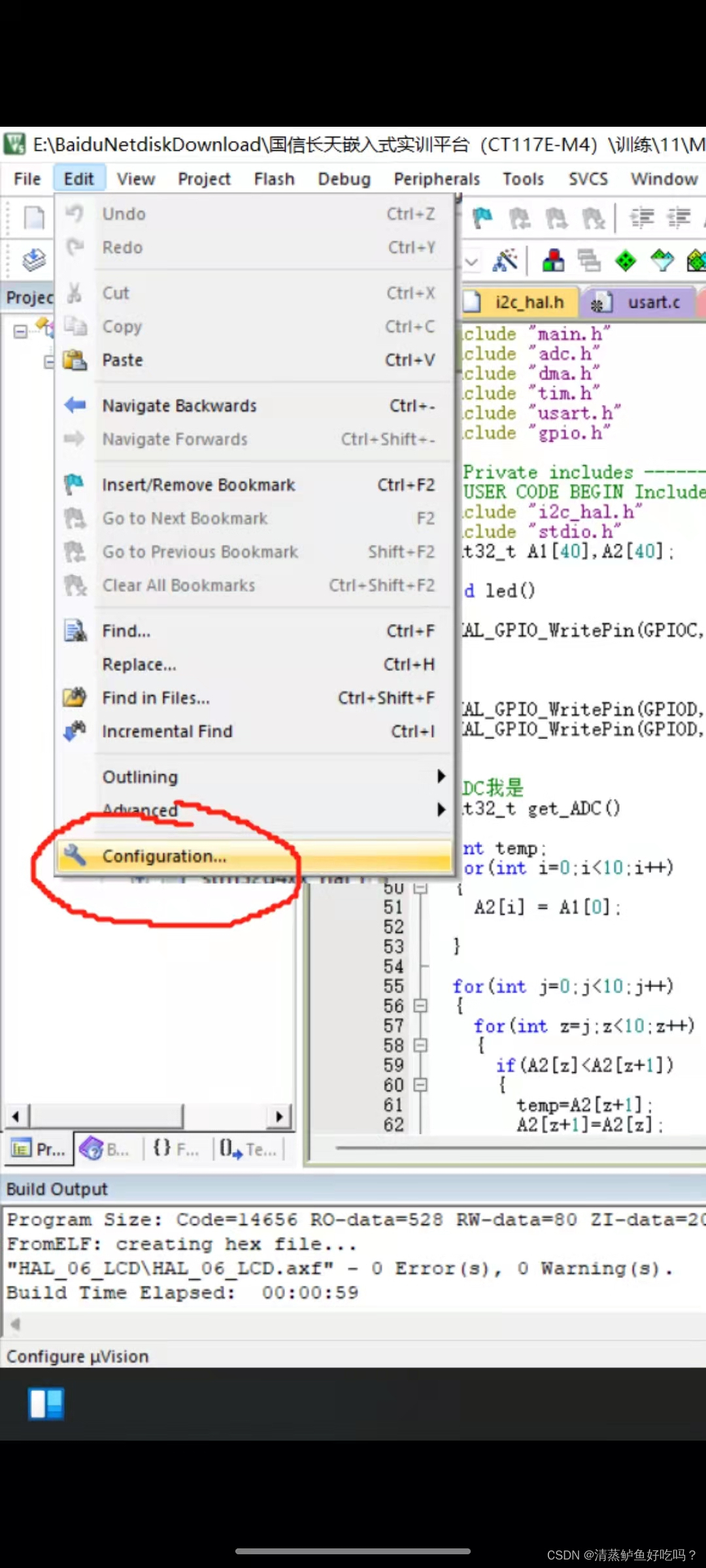

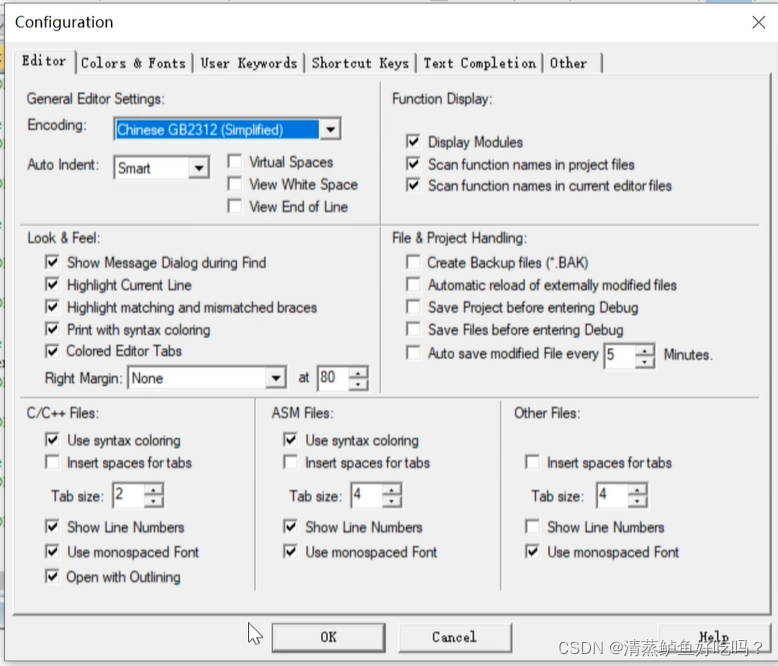

1.配置语言

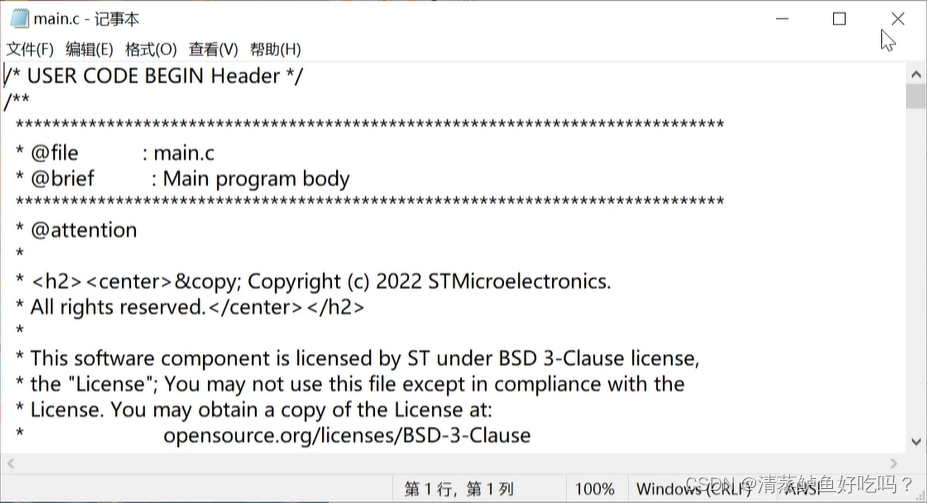

 2.把main.c配置成ANSI格式

 这样就不会乱码了

但是我测试了好像不用改都没事，先放着，出问题就记得可以这样解决

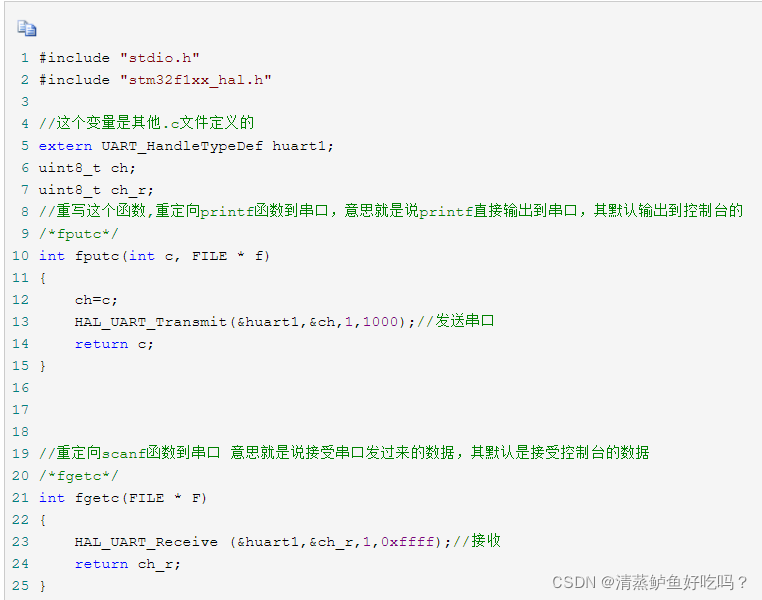

printf重写

目的：重写printf，使这函数能够自动发送串口。

这里写图片描述

 上面这个十分重要！！！

错误疑问

1.不知道为啥Delay（1）可以正常运行，但是delay100就发现串口一开始不会发送，但是后面就会成堆发送，不能按照程序来运行，我也不知道为什么，我还试过for循环来延时，也是一样的错误效果。可能是板子问题把。

2.printf的时候如果直接用换行符 \n 可能会失败，需要 \r\n 才行

希望有大佬解答我疑惑
