stm32驱动微雪墨水屏1.54inch e-Paper V2

原创

已于 2022-11-15 16:13:38 修改 · 6.2k 阅读

45 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #单片机 #arm #嵌入式硬件

于 2022-11-15 15:41:35 首次发布

我一起驱动墨水屏

一、墨水屏相关基础（摘自微雪官方）
二、干起来
三、应用
注意
**[代码下载：**](https://download.youkuaiyun.com/download/weber33/87020361)

一、墨水屏相关基础（摘自微雪官方）

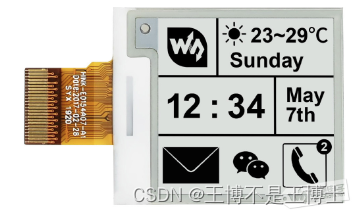

1.54寸墨水屏裸屏 e-Paper 200x200分辨率黑白
支持局刷的屏幕，注意使用的时候不能一直用局刷对屏幕进行刷新，需要在做几次局刷之后，对屏幕进行一次全刷清屏。否则会造成屏幕显示效果异常。
注意屏幕不能长时间上电，在屏幕不刷新的时候，要将屏幕设置成睡眠模式，或者进行断电处理。否则屏幕长时间保持高电压状态，会损坏膜片，无法修复。
使用墨水屏的时候，建议刷新时间间隔至少是180s, 并且至少每24小时做一次刷新，如果长期不使用墨水屏的话，要将墨水屏刷白存放。（具体储存环境需求参考数据手册）
屏幕进入睡眠模式之后，会忽略发送的图片数据，只有重新初始化才能正常刷新。
控制 0x3C 或 0x50 （具体参照数据手册）寄存器可以调节边框颜色，在例程中可以调节 Border Waveform Control 寄存器或者 VCOM AND DATA INERTVAL SETTING 进行设置。
如果发现制作的图片数据在屏幕上显示错误，建议检查一下图片大小设置是否正确，调换一下宽度和高度设置再试一下。
墨水屏的工作电压要求是 3.3V，如果您购买的是裸屏的话，设计电路的时候如果需要配合 5V 工作环境的话，建议做一下电平转换处理。新版驱动板（Rev2.1及后续版本）加入了电平处理电路，可以同时支持 3.3V 和 5V 工作环境，老版本只能支持 3.3V 工作环境，使用的时候可以先确认一下版本号（版本号在板名下）。
屏幕的 FPC 排线比较脆弱，注意使用的时候沿屏幕水平方向弯曲排线，不可以沿屏幕垂直方向弯曲排线。
墨水屏屏幕较为脆弱，注意尽量避免跌落、碰撞、用力按压。

二、干起来

PART2 配置I/O

stm32使用HAL库配置。用I/O口模拟SPI通信。
I/O配置。

#define LED_Pin GPIO_PIN_2
#define LED_GPIO_Port GPIOA
#define INK_MOSI_Pin GPIO_PIN_5
#define INK_MOSI_GPIO_Port GPIOA
#define INK_CLK_Pin GPIO_PIN_6
#define INK_CLK_GPIO_Port GPIOA
#define INK_CS_Pin GPIO_PIN_7
#define INK_CS_GPIO_Port GPIOA
#define INK_DC_Pin GPIO_PIN_0
#define INK_DC_GPIO_Port GPIOB
#define INK_RST_Pin GPIO_PIN_1
#define INK_RST_GPIO_Port GPIOB
#define INK_IS_BUSY_Pin GPIO_PIN_8
#define INK_IS_BUSY_GPIO_Port GPIOA
#define KEY_USER_Pin GPIO_PIN_15
#define KEY_USER_GPIO_Port GPIOA
static void MX_GPIO_Init(void)
{


  GPIO_InitTypeDef GPIO_InitStruct = {

   0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, LED_Pin|INK_MOSI_Pin|INK_CLK_Pin
                          |INK_CS_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOB, INK_DC_Pin|INK_RST_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pins : LED_Pin INK_MOSI_Pin INK_CLK_Pin
                           INK_CS_Pin */
  GPIO_InitStruct.Pin = LED_Pin||INK_MOSI_Pin|INK_CLK_Pin
                          |INK_CS_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /*Configure GPIO pins : INK_DC_Pin INK_RST_Pin */
  GPIO_InitStruct.Pin = INK_DC_Pin|INK_RST_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /*Configure GPIO pins : INK_IS_BUSY_Pin KEY_USER_Pin */
  GPIO_InitStruct.Pin = INK_IS_BUSY_Pin|KEY_USER_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

PART2 底层硬件接口必要的调用函数

主要有设备初始化函数：int DEV_Module_Init(void)；设备退出函数：void DEV_Module_Exit(void)；模拟SPI度的函数void DEV_SPI_WriteByte(UBYTE value)；SPI延时函数void SpiWrite(unsigned char value)；

#ifndef _DEV_CONFIG_H_
#define _DEV_CONFIG_H_

#include "main.h"
//#include "stm32f1xx_hal.h"
//#include "stm32f1xx_hal_gpio.h"
#include <stdint.h>
#include <stdio.h>



extern void SpiWrite
