1）NRF24L01模块硬件介绍
类似的nrf24L01模块的对外引脚，除了VCC和GND，还有下面6个：
请添加图片描述
CSN：芯片的片选线，低电平芯片工作；

SCK：芯片控制的时钟线（SPI的时钟）；

MISO：芯片控制数据线（SPI的MISO）；

MOSI：芯片控制数据线（SPI的MOSI）；

IRQ：中断信号，NRF24L01芯片收到数据、或者发送完数据等等一些情况会产生下降沿中断；

CE：芯片的模式控制线，决定了芯片的工作状态。

本文中的硬件连接上，VCC和GND连接到3.3v供电；

CSN连接到PA8引脚；CE连接到PA9引脚；IRQ连接到PB12引脚；
该文中有NRF24L01模块的具体工作流程和寄存器操作说明，这里就不一一介绍了。
http://t.csdn.cn/tjvI8
2)配置cubemx工程

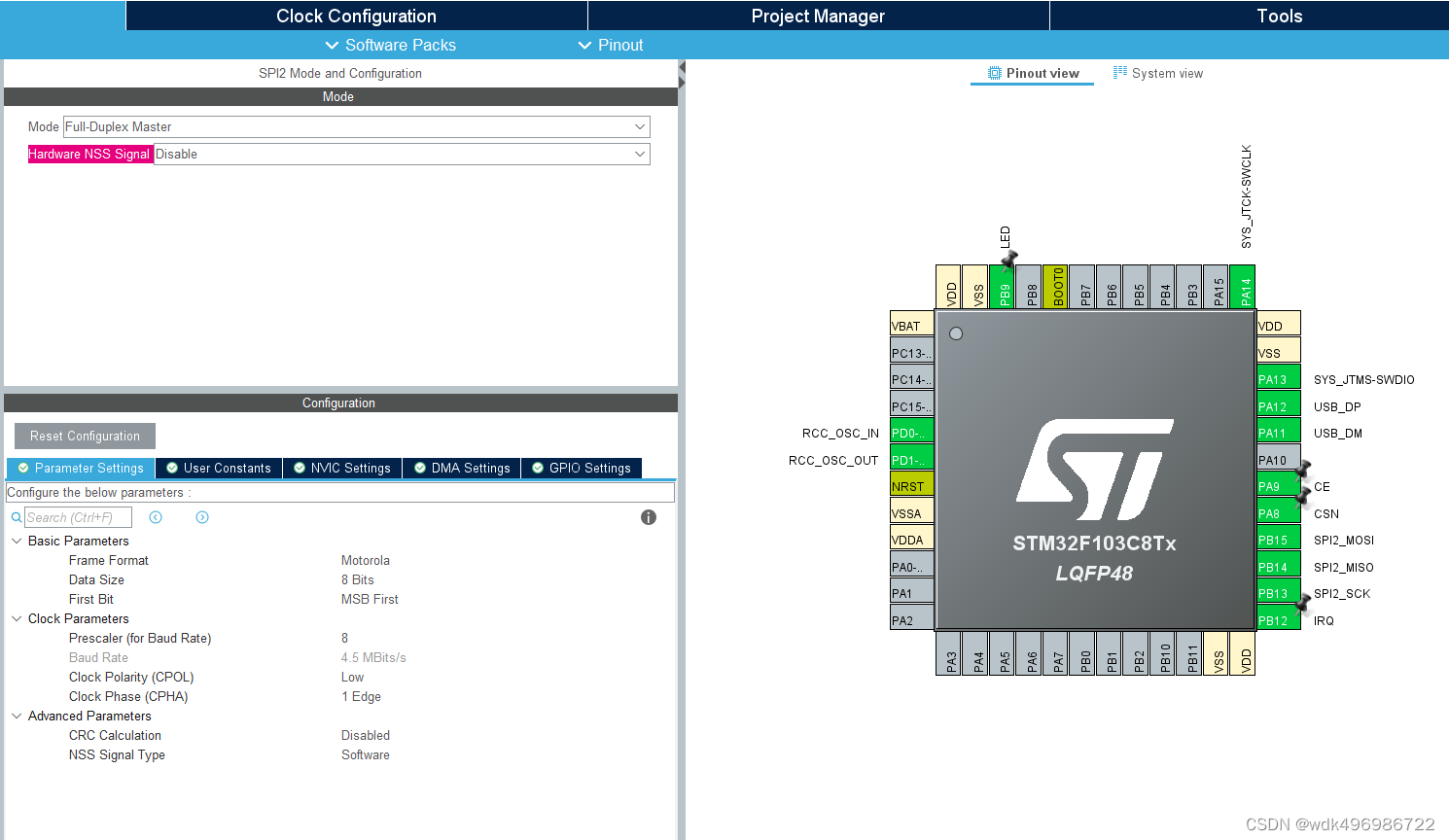

使用SPI2，nrf24L01要求时钟速率设置为8M以下：
在这里插入图片描述

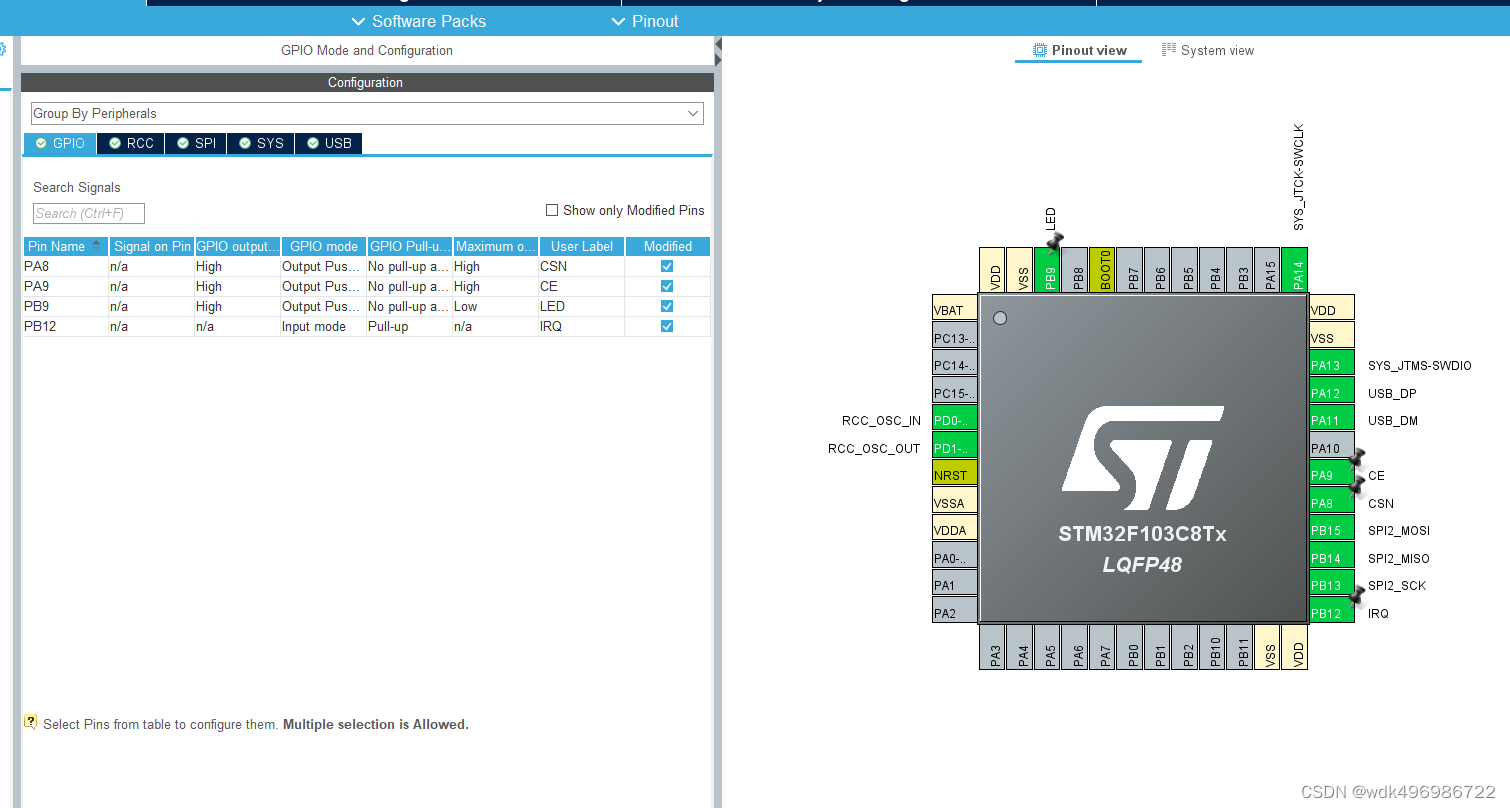

GPIO如下设置：
![在这里插入图片描述](https://img-blog.csdnimg.cn/e2061f1434bb4662b761dd6d88cb2c3e.png
3）基本通信功能的代码实现
首先是硬件初始化函数，初始化其实就是设置CSN和CE的初始电平：

//初始化24L01的IO口
void NRF24L01_Init(void)
{
	NRF24L01_CE_LOW(); 			            			//使能24L01
	NRF24L01_SPI_CS_DISABLE();			    			//SPI片选取
	HAL_Delay(1);
}

宏定义如下：

#define NRF24L01_SPIx                                 &hspi2 //选择的spi通道

//CSN PIN
#define NRF24L01_SPI_CS_ENABLE()                      HAL_GPIO_WritePin(CSN_GPIO_Port, CSN_Pin, GPIO_PIN_RESET)
#define NRF24L01_SPI_CS_DISABLE()                     HAL_GPIO_WritePin(CSN_GPIO_Port, CSN_Pin, GPIO_PIN_SET)
//CE PIN
#define NRF24L01_CE_LOW()                             HAL_GPIO_WritePin(CE_GPIO_Port, CE_Pin, GPIO_PIN_RESET)
#define NRF24L01_CE_HIGH()                            HAL_GPIO_WritePin(CE_GPIO_Port, CE_Pin, GPIO_PIN_SET)
// IRQ PIN
#define NRF24L01_IRQ_PIN_READ()                       HAL_GPIO_ReadPin(IRQ_GPIO_Port,IRQ_Pin)

接下来，封装SPI的读写函数。

/*********************************************************
  * 函数功能: 往串行Flash读取写入一个字节数据并接收一个字节数据
  * 输入参数: byte：待发送数据
  * 返 回 值: uint8_t：接收到的数据
  * 说    明：无
  ********************************************************/
uint8_t SPIx_ReadWriteByte(SPI_HandleTypeDef* hspi,uint8_t byte)
{
  uint8_t d_read,d_send=byte;
  if(HAL_SPI_TransmitReceive(hspi,&d_send,&d_read,1,0xFF)!=HAL_OK)
  {
    d_read=0xFF;
  }
  return d_read;
}
/*********************************************************
  * 函数功能: SPI写寄存器
  * 输入参数: value：要写入的数据
  * 返 回 值: 无
  * 说    明：reg:指定寄存器地址
  *
  ********************************************************/
uint8_t NRF24L01_Write_Reg(uint8_t reg,uint8_t value)
{
	uint8_t status;
  NRF24L01_SPI_CS_ENABLE();              //使能SPI传输
  status =SPIx_ReadWriteByte(NRF24L01_SPIx,reg);//发送寄存器号
  SPIx_ReadWriteByte(NRF24L01_SPIx,value);      //写入寄存器的值
  NRF24L01_SPI_CS_DISABLE();             //禁止SPI传输
  return(status);       			           //返回状态值
}

/********************************************************
  * 函数功能: 读取SPI寄存器值
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：reg:要读的寄存器
  *
  ********************************************************/
uint8_t NRF24L01_Read_Reg(uint8_t reg)
{
	uint8_t reg_val;
 	NRF24L01_SPI_CS_ENABLE();          //使能SPI传输
  SPIx_ReadWriteByte(NRF24L01_SPIx,reg);   //发送寄存器号
  reg_val=SPIx_ReadWriteByte(NRF24L01_SPIx,0XFF);//读取寄存器内容
  NRF24L01_SPI_CS_DISABLE();          //禁止SPI传输
  return(reg_val);           //返回状态值
}

/**********************************************************
  * 函数功能: 在指定位置读出指定长度的数据
  * 输入参数:
  * 返 回 值: 此次读到的状态寄存器值
  * 说    明：reg:寄存器(位置)  *pBuf:数据指针  len:数据长度
  *
  ********************************************************/
uint8_t NRF24L01_Read_Buf(uint8_t reg,uint8_t *pBuf,uint8_t len)
{
	uint8_t status,uint8_t_ctr;

  NRF24L01_SPI_CS_ENABLE();           //使能SPI传输
  status=SPIx_ReadWriteByte(NRF24L01_SPIx,reg);//发送寄存器值(位置),并读取状态值
 	for(uint8_t_ctr=0;uint8_t_ctr<len;uint8_t_ctr++)
  {
    pBuf[uint8_t_ctr]=SPIx_ReadWriteByte(NRF24L01_SPIx,0XFF);//读出数据
  }
  NRF24L01_SPI_CS_DISABLE();       //关闭SPI传输
  return status;        //返回读到的状态值
}

/*********************************************************
  * 函数功能: 在指定位置写指定长度的数据
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：reg:寄存器(位置)  *pBuf:数据指针  len:数据长度
  *
  ********************************************************/
uint8_t NRF24L01_Write_Buf(uint8_t reg, uint8_t *pBuf, uint8_t len)
{
	uint8_t status,uint8_t_ctr;
 	NRF24L01_SPI_CS_ENABLE();          //使能SPI传输
  status = SPIx_ReadWriteByte(NRF24L01_SPIx,reg);//发送寄存器值(位置),并读取状态值
  for(uint8_t_ctr=0; uint8_t_ctr<len; uint8_t_ctr++)
  {
    SPIx_ReadWriteByte(NRF24L01_SPIx,*pBuf++); //写入数据
  }
  NRF24L01_SPI_CS_DISABLE();       //关闭SPI传输
  return status;          //返回读到的状态值
}

到这里SPI的读写函数就已经封装完了，接下来，可以利用它们来配置和读取nrf24L01的寄存器。

检查nrf24L01是否通信正常，主要思想是，往TX_ADDR地址寄存器中写入了5个数，然后再读出来，对比是否一样，一样则认为通信成功：

/*********************************************************
  * 函数功能: 检测24L01是否存在
  * 输入参数: 无
  * 返 回 值: 0，成功;1，失败
  * 说    明：无
  ********************************************************/
uint8_t NRF24L01_Check(void)
{
	uint8_t buf[5]={0XA5,0XA5,0XA5,0XA5,0XA5};
	uint8_t i;

	NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,buf,5);//写入5个字节的地址.
	NRF24L01_Read_Buf(TX_ADDR,buf,5);               //读出写入的地址
	for(i=0;i<5;i++)if(buf[i]!=0XA5)break;
	if(i!=5)return 1;                               //检测24L01错误
	return 0;		 	                            //检测到24L01
}

在实现基础的无线通信时，我们使用一个节点作为发送方，一个节点作为接收方；发送方和接收方的配置、程序都不同。

先实现发送方，在配置发送状态时，一般需要配置以下几个寄存器：

a)设置tx地址；寄存器TX_ADDR

b)设置rx地址；RX_ADDR_P0，这个地址用于收ack

c)使能自动应答；EN_AA

d)使能通道0的接收地址；EN_RXADDR

e)配置自动重发次数；SETUP_RETR

f)设置通信频率；RF_CH

g)设置通信速率、增益等；RF_SETUP

h)设置通道0有效数据宽度；Rx_Pw_P0

i)设置为tx状态；CONFIG

其中b、c、d、e、h几个步骤的寄存器和自动应答相关，如果不需要，可以不设置，那么接收方就不会自动回复ack。

而如果设置了，接收方收到数据会回复一个ack，如果发送方未收到ack则会重复发送数据包，直到设置的最大次数。

这里我们给出的代码是设置自动应答的，具体实现如下，有详细注释：

其中要注意的是，如果需要自动应答，则发送方的接收地址0（RX_ADDR_P0）需要设置为与发送地址一致，因为发送方是从地址0来接收ack的，如果不一致会收不到ack。（代码中都设置为TX_ADDRESS）

/********************************************************
  * 函数功能: 该函数初始化NRF24L01到TX模式
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_TX_Mode(void)
{
	NRF24L01_CE_LOW();
  NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,(uint8_t*)TX_ADDRESS,TX_ADR_WIDTH);//写TX节点地址
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS,RX_ADR_WIDTH); //设置TX节点地址,主要为了使能ACK

  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x01);     //使能通道0的自动应答
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x01); //使能通道0的接收地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+SETUP_RETR,0x15);//自动重发延时等待500us+86us,自动重发5次，根据自己需要设置
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);       //设置RF通道为40
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);  //设置TX发射参数,0db增益,2Mbps,低噪声增益开启
  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG,0x0e);    //配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC,接收模式,开启所有中断
	NRF24L01_CE_HIGH();//CE为高,10us后启动发送
  HAL_Delay(1);
}

发送数据的函数实现如下。

向WR_TX_PLOAD寄存器写入要发送的数据，最大32个，然后，拉高CE，130us后就可以启动发送了；如果设置了自动回复，可以回读状态，查看是否发送成功：

/********************************************************
  * 函数功能: 启动NRF24L01发送一次数据
  * 输入参数: 无
  * 返 回 值: 发送完成状况
  * 说    明：txbuf:待发送数据首地址
  *
  *******************************************************/
uint8_t NRF24L01_TxPacket(uint8_t *txbuf)
{
	uint8_t sta;

	//CE拉低，使能24L01配置
	NRF24L01_CE_LOW();
    NRF24L01_Write_Buf(WR_TX_PLOAD,txbuf,TX_PLOAD_WIDTH);//写数据到TX BUF  32个字节
 	NRF24L01_CE_HIGH();//CE置高，使能发送

	while(NRF24L01_IRQ_PIN_READ()!=0);//等待发送完成

	sta=NRF24L01_Read_Reg(STATUS);  //读取状态寄存器的值
	NRF24L01_Write_Reg(NRF_WRITE_REG+STATUS,sta); //清除TX_DS或MAX_RT中断标志
	if(sta&MAX_TX)//达到最大重发次数
	{
		NRF24L01_Write_Reg(FLUSH_TX,0xff);//清除TX FIFO寄存器
		return MAX_TX;
	}
	if(sta&TX_OK)//发送完成
	{
		return TX_OK;
	}
	return 0xff;//其他原因发送失败
}

再实现接收方：

在配置接收状态时，一般需要配置以下几个寄存器：

a)设置rx地址；RX_ADDR_P0，必须与发送方的发送地址一致，否则收不到

b)使能自动应答；EN_AA

c)使能通道0的接收地址；EN_RXADDR

d)设置通信频率；RF_CH，必须与发送方的一致

e)设置通道0的有效数据宽度；Rx_Pw_P0，最大32

h)配置速率、增益等；RF_SETUP，速率等信息必须与发送方的一致网址:yii666.com

i)设置为rx状态；CONFIG

/********************************************************
  * 函数功能: 该函数初始化NRF24L01到RX模式
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_RX_Mode(void)
/********************************************************
  * 函数功能: 该函数初始化NRF24L01到RX模式
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_RX_Mode(void)
{
  NRF24L01_CE_LOW();
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS,RX_ADR_WIDTH);//写RX节点地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x01);    //使能通道0的自动应答
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x01);//使能通道0的接收地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);	     //设置RF通信频率
  NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P0,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);//设置TX发射参数,0db增益,2Mbps,低噪声增益开启
  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG, 0x0F);//配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC
  NRF24L01_CE_HIGH(); //CE为高,进入接收模式
  HAL_Delay(1);
}

接收数据的函数实现如下，就是查询是否有接收中断标志，如果有，则读取接收的数据：

/**
  * 函数功能:启动NRF24L01接收一次数据
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  */
uint8_t NRF24L01_RxPacket(uint8_t *rxbuf)
{
	uint8_t sta;

	sta=NRF24L01_Read_Reg(STATUS);                //读取状态寄存器的值
	NRF24L01_Write_Reg(NRF_WRITE_REG+STATUS,sta); //清除TX_DS或MAX_RT中断标志
	if(sta&RX_OK)                                 //接收到数据
	{
		NRF24L01_Read_Buf(RD_RX_PLOAD,rxbuf,RX_PLOAD_WIDTH);//读取数据
		NRF24L01_Write_Reg(FLUSH_RX,0xff);          //清除RX FIFO寄存器
		return 0;
	}
	return 1;                                     //没收到任何数据
}

实现完上述函数，nrf24L01的配置就都完成了。接下来可以编写两个测试程序进行测试。
4）一对多通信
这里偷个
上面的例子中，发送端和接收端是通过把地址0设置为相同的一个地址，实现发送和接收的，而实际上，nrf24L01有6个通道，可以设置不同的地址，依据地址的不同，可以实现1对多的通信。

如下编写程序：

/********************************************************
  * 函数功能: 该函数初始化NRF24L01到TX模式
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_TX_Mode(void)
{
  NRF24L01_CE_LOW();
  NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,(uint8_t*)TX_ADDRESS2,TX_ADR_WIDTH);//写TX节点地址
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS2,RX_ADR_WIDTH); //设置TX节点地址,主要为了使能ACK

  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x01);     //使能通道0的自动应答
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x01); //使能通道0的接收地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+SETUP_RETR,0x15);//自动重发延时等待500us+86us,自动重发5次，根据自己需要设置
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);       //设置RF通道为40
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);  //设置TX发射参数,0db增益,2Mbps,低噪声增益开启
  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG,0x0e);    //配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC,接收模式,开启所有中断
	NRF24L01_CE_HIGH();//CE为高,10us后启动发送
  HAL_Delay(1);
}

发送端修改发送和接收ack的地址为INIT_ADDR2

【STM32+cubemx】0026 HAL库开发：NRF24L01无线2.4G通信模块的应用

接收端设置通道2的地址为INIT_ADDR2，同时修改设置通道2的自动应答、接收地址、宽度：

/********************************************************
  * 函数功能: 该函数初始化NRF24L01到RX模式
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_RX_Mode(void)
{
  NRF24L01_CE_LOW();
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS1,RX_ADR_WIDTH);//写RX节点1地址
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS2,1);//写RX节点2地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x04);    //使能通道0的自动应答
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x04);//使能通道0的接收地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);	     //设置RF通信频率
  //NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P0,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度
  NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P2,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);//设置TX发射参数,0db增益,2Mbps,低噪声增益开启
  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG, 0x0F);//配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC
  NRF24L01_CE_HIGH(); //CE为高,进入接收模式
  HAL_Delay(1);
}

这里注意，通道2 —5只能有1字节与通道1不同。设置通道2–5的地址时，要先设置通道1，之后再设置不同的那1个字节。

这样，发送端修改地址为INIT_ADDR2，该地址与接收端的通道2地址匹配，那么，接收端就会从通道2中收到数据。

仍然使用上一节的测试程序，也可以测试成功。

需要实现一对多通信时，6个接收端可以把自己的6个通道设为不同地址，发送端修改不同地址向各接收端发送即可实现。
5）通过自动应答ack回复数据
nrf24L01的扩展型号nrf24L01+具备ack中带数据回复的功能，即在接收方自动回复ack时，可以同时携带一包数据返回给发送方，利用这个特性，可以实现高效的通信。

设置自动回复ack带数据包时，必须使用动态数据长度的功能（动态载荷）。

发送方如下设置：

与基础通信不同的主要是设置了动态载荷。

/********************************************************
  * 函数功能: 该函数初始化NRF24L01到TX模式设置
              自动回复ack带数据包
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_TX_Mode_AckData(void)
{
	NRF24L01_CE_LOW();
  NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,(uint8_t*)TX_ADDRESS,TX_ADR_WIDTH);//写TX节点地址
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS,RX_ADR_WIDTH); //设置TX节点地址,主要为了使能ACK

  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x01);     //使能通道0的自动应答
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x01); //使能通道0的接收地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+SETUP_RETR,0x15);//自动重发延时等待500us+86us,自动重发5次，根据自己需要设置
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);       //设置RF通道为40
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);  //设置TX发射参数,0db增益,2Mbps,低噪声增益开启
  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG,0x0e);    //配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC,接收模式,开启所有中断
#if DYNAMIC_PAYLOAD //开启动态载荷
   NRF24Lo1_write_Reg(NRF_WRITE_REG |FLUSH_TX,0xff);//清除缓冲区数据
	 NRF24Lol_write_Reg (NRF_WRITE_REG  FLUSH_RX,Oxff);
   NRF24L01_write_Reg (NRF_WRITE_REG | FEATURE,0x07) ;//开启动态载荷
	if(NRF24L01_Write_Reg (FEATURE)-= oxoo)//回读,确认开启成功
  {
		NRF24L01_Write_Reg(Activate,Code_Activate) ;//开启动态载荷
	}
	NRF24L01_Write_Reg (NRF_WRITE_REG | DYNPD,0x0l);//开启动态载荷
	NRF24L01_write_Reg (NRF_WRITE_REG | FEATURE,0x07);//开启动态载荷
#else
	NRF24L01_Write_Reg(NRF_WRITE_REG | RX_PW_P0,RX_PLOAD_WIDTH);//固定长度
#endif

	NRF24L01_CE_HIGH();//CE为高,10us后启动发送
  HAL_Delay(1);
}

接收方如下设置：

也是需要设置动态载荷，另外使用哪个通道，则需要把该通道的自动应答、接收地址等都设为使能：

 /********************************************************
  * 函数功能: 该函数初始化NRF24L01到RX模式
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  *
  *******************************************************/
void NRF24L01_RX_Mode_AckData(void)
{
	NRF24L01_CE_LOW();
  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)RX_ADDRESS,RX_ADR_WIDTH);//写RX节点地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x3f);    //使能通道0的自动应答
  NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x3f);//使能通道0的接收地址
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);	     //设置RF通信频率
  NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P0,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度
  NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);//设置TX发射参数,0db增益,2Mbps,低噪声增益开启
  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG, 0x0F);//配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC
#if DYNAMIC_PAYLOAD //开启动态载荷
  NRF24L01_write_Reg (NRF_WRITE_REG| FEATURE,0x07);//开启动态载荷
	if(NRF24L01_Read_Reg (FEATURE)-=0x00)//回读,确认开启成功
  {
    NRF24L01_write_Reg (Activate,Code_Activate) ;//开启动态载荷
	}
  NRF24L0l_write_Reg(NRF_WRITE_REG |DYNPD,0x3f) ;//开启动态载荷
	NRF24LOl_write_Reg(NRF_WRITE_REG | FEATURE,0x07);l/开启动态载荷
#else
  NRF24L01_Write_Reg(NRF_WRITE_REG | RX_PW_P1,RX_PLOAD_WIDTH);//固定长度
	NRF24L01_Write_Reg(NRF_WRITE_REG | RX_PW_P2,RX_PLOAD_WIDTH);//固定长度
	NRF24L01_Write_Reg(NRF_WRITE_REG | RX_PW_P3,RX_PLOAD_WIDTH);//固定长度
	NRF24L01_Write_Reg(NRF_WRITE_REG | RX_PW_P4,RX_PLOAD_WIDTH);//固定长度
	NRF24L01_Write_Reg(NRF_WRITE_REG | RX_PW_P5,RX_PLOAD_WIDTH);//固定长度
#endif

  NRF24L01_CE_HIGH(); //CE为高,进入接收模式
  HAL_Delay(1);
}

发送方要发数据时，与基本的发送方式不同之处在于：我们需要接收ack返回的数据，所以要先将接收fifo清空，误将以前的数据认为是本次收到的；在发送完成后，可以查询状态并接收数据；这个数据就是接收方通过ack返回的。

发送数据的核心部分代码如下

uint8_t NRF24L01_TxPacket_ack_data (uint8_t *tx_buf, uint8_t len)
{
	unsigned char state;
	uint8_t rxbuf_len;
	NRF24L01_CE_LOW();
	NRF24L01_Write_Reg(NRF_WRITE_REG | FLUSH_TX,0xff);//清除缓冲区数据NRF24L01_write_Reg(SPI_WRITE_REG | FLUSH_RX,0xff);
	//设置Tx节点地址
	NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,   (uint8_t*)TX_ADDRESS,TX_ADR_WIDTH);//设置Tx节点地址，主要为了使能Ack
	NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(uint8_t*)TX_ADDRESS,TX_ADR_WIDTH);
	NRF24L01_Write_Buf(NRF_WRITE_REG | WR_TX_PLOAD, tx_buf,len);//写入要发送的数据
	NRF24L01_CE_HIGH();//CE为高,10us后启动发送
	//delay_us( 20) ;
	while(NRF24L01_IRQ_READ()!=0);                 //等待发送完成
	state=NRF24L01_Read_Reg (STATUS);              //读取状态寄存器的值
	NRF24L01_Write_Reg(NRF_WRITE_REG+STATUS,state);//清除Tx_Ds或MAx_RT中断标志
	if(state&RX_OK)                                //接收到ack的数据
	{
		rxbuf_len =NRF24L01_Read_Reg(R_RX_PL_WID) ;
		if(rxbuf_len <33)
		{
			NRF24L01_Write_Buf(RD_RX_PLOAD,NRF24L01_RXDATA,rxbuf_len);//读取数据debug_out("RXread data ! irin" ) ;
		}
		NRF24L01_Write_Reg (FLUSH_RX,0xff);          //清除RXFIFo寄存器
		uint8_t rx_ch = (state & 0x0e)>>1;           //接收的通道号
	}
	if(state&MAX_TX)                               //达到最大重发次数
	{
		NRF24L01_Write_Reg (FLUSH_TX,0xff);          //清除TXFIFo寄存器
		return MAX_TX;
	}
	else if(state&TX_OK)return TX_OK;              //发送完成
}

接收方要接收数据时，与基本通信方式一样，都是查询状态，有数据则回读；当接收方有数据要通过ack返回给发送方时，需要在接收到数据130us之内将数据写入到WR_ACK_PAYLOAD（地址0xA8）中，这样在ack返回时就会将数据字段发给发送方。

可以按如下方式，向WR_ACK_PAYLOAD寄存器中写入要返回的数据：

//在ack中回复数据
void nRF24L0l_Rx_AckPayload (uint8_t *tx_buf,uint8_t ch)
{
	NRF24L01_Write_Reg(NRF_WRITE_REG | FLUSH_TX,0xff);//清空tx fifo
	NRF24L01_Write_Buf(NRF_WRITE_REG | WR_ACK_PAYLOAD | ch,tx_buf,32 );
}

注意ch通道，要和接收到数据的通道号一样。

测试时，在接收端，我们接收数据后，就调用此nRF24L01_Rx_AckPayload函数填充数据；

在发送端，先清空接收fifo，发送完数据后，我们可以查询是否有数据接收到，接收到的数据即是通过ack返回的数据。
6）调试技巧
在调试无线模块的时候，由于无线信道本身会有干扰、信号质量差等因素，会比一般的模块更加困难；可以先确保寄存器的读写正常，再调试单一地址通信，再调试多个不同地址的通信。
7）调试后记补充
ACK回复是即时WR_ACK_PAYLOAD缓存回复，所以ACK返回的数据总是要落后一步，不具备判断后再回复的功能。所以WR_ACK_PAYLOAD所承载的数据需要提前写入。如果发送端想要通过发送命令来获取接收端的数据，则需要发送两次数据。
具体操作为：
第一次发送命令，接收端收到后会通过ACK返回WR_ACK_PAYLOAD中已存在的数据。同时根据命令准备数据写入到WR_ACK_PAYLOAD中。
在收到发送端发送的第二次数据后通过ACK返回第一次命令所需要的数据。

发送端

HAL_Delay(500);
			if(NRF24L01_TxPacket_ack_data(INIT_ADDR1, tmp_buff, 32) == TX_OK)	//
			{
				if(NRF24L01_TxPacket_ack_data(INIT_ADDR1, tmp_buff, 32) == TX_OK)
				{
				  tmp_buff[1]=tmp_buff[0];
		      tmp_buff[0]=rxbuf[0];
				  USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,tmp_buff,21);//发送HID数据
				  HAL_Delay(100);
				}
			}

接收端

		if(NRF24L01_RxPacket_ack_data(HIDBuf) == 0)
		{
			HIDBuf[0]+=1;
			nRF24L01_Rx_AckPayload(HIDBuf, 0);
		}
wdk496986722
关注
NRF24L01_中文（2.4G无线通信模块）
04-09
NRF24L01_中文（2.4G无线通信模块）
NRF24L01-2.4G模块的使用
weixin_51803729的博客
03-06 5742
2.4Ghz全球开放ISM频段免许可证使用最高工作速率2Mbps,高效GFSK调制,抗干扰能力强,特别适合工业控制场合126频道,满足多点通信和跳频通信需要内置硬件CRC检错和点对多点通信地址控制低功耗1.9-3.6V工作，待机模式下状态为22uA;掉电模式下为900nA内置2.4Ghz天线,体积小巧15mm X29mm模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示),可直接接各种单片机使用,软件编程非常方便。
拓展模块使用教程和心得(二)：2.4G通信模块nRF24L01及周边知识
热门推荐
The Road of Engineer
07-10 1万+
成就更好的自己 课设用到了nRF24L01模块，设计和调试前后出现一些问题，开一篇博客说一下理论方面和使用中的问题 目录 元件介绍 工作模式及理论知识 与MCU通信方式：SPI通信 nRF24L01之间的无线通信 细枝末节知识点 一对一通信源码加注释 调试时的问题 题外话 元件介绍： 宽电压工作范围，1.9V~3.6V，输入引脚可承受5V电压输入 工作温度范围，-40℃～+80℃ 调制方式：GFSK/FSK 工作频率范围，2.400GHz～2.525GHz 发射功率可选.
nrf24l01+
jun7118的博客
08-07 1103
nrf24l01+的datasheet比nrf24l01的datasheet要详细好多好多，在系统的状态机描述，以及异常情况的描述上。 nrf24l01+与nrf24l01的区别： 相比功耗有所降低。 250kbps传输模式。 数据包格式变化，添加数据长度段，实现变长数据包长度传输。 添加了no_ack，不需要应答flag。 接收端在应答的时候可以带数据了，一定程度上实现了全双工的
NRF24L01模块的使用（基于STM32 HAL库）
最新发布
Cloud_dm的博客
11-18 1435
使用NRF24L01模块实现多机数据收发功能
基于STM32的NRF24L01 2.4G通讯模块的驱动实验代码（HAL库）
03-15
在本实验中，我们关注的是如何利用STM32驱动NRF24L01，一个2.4GHz的无线通信模块。NRF24L01常用于短距离无线通信，如物联网设备、传感器网络等，它支持SPI接口，可以实现点对点、点对多点的数据传输。 **STM32与NRF...
2.4G+NRF24L01++无线模块.rar
03-12
在电子工程领域，2.4G无线通信技术与NRF24L01+无线模块是一种广泛应用的解决方案，尤其在51单片机平台上。这个压缩包“2.4G+NRF24L01++无线模块.rar”包含了用于实现远程控制的硬件设计和软件编程资源，对于那些致力...
2.4G（NRF24L01+）频谱仪
01-30
综上所述，这个项目是一个基于Arduino的2.4GHz频谱仪，使用NRF24L01+作为无线通信模块，提供了两种显示方案：OLED和LCD I2C。用户可以依据个人需求选择合适的版本，并参考“个人分析和说明.txt”文件来理解和操作该...
nRF24L01+PA 无线模块资料
04-13
nRF24L01+PA无线模块是一款广泛应用在短距离无线通信领域的芯片，由挪威的Nordic Semiconductor公司生产。这款芯片以其低功耗、高传输速率和相对较低的成本，成为许多物联网项目和智能家居设备的理想选择。本篇文章...
STM32F407驱动NRF24L01 2.4G无线模块实现通信【支持STM32F4系列，库函数驱动】.zip
06-26
通过以上步骤，我们可以利用STM32F407驱动NRF24L01实现2.4G无线通信。这个项目不仅提供了实现无线通信的基础，也为进一步开发无线传感器网络、智能家居等应用提供了参考。在实际应用中，还需要根据具体需求进行代码...
2.4G通讯模块资料
12-19
方便大家寻找和使用，就顺手上传了一下，希望能帮得上要用到的人
NRF24L01+ 伪双工通信
12-23
NRF24L01+ 伪双工通信代码，实测可用 可应用与无人机通信，免去收发切换的时间 需要带+号的模块
nRF24L01+测试程序(距离、速率)
12-18
一、测试距离 0.软件为Keil5，不知道是否支持Keil4（如不行请手动新建Keil4工程） 1.单片机为STM32F103C8，采用硬件SPI 2.nRF24L01+采用3.3V供电，接线如下：       24L01+       STM32 CE   ——   PA3 CS   ——   PA4 SCK  ——   PA5 MISO ——   PA6 MOSI ——   PA7   IRQ未接（采用查询方式，如须用自加外部中断程序） 3.led灯为PC13控制，低电平亮（在User\led.c中修改GPIO）；按键为PA0，按下后（接地）才开始发送，默认注释了，如需要可在程序中加上 4.My24L01_Tx为发送端程序，My24L01_Rx为接收端程序； 5.发送端约100ms发送一次，不要ACK；接收端每接收到一次led反转；将程序下载到单片机后可看到接收端led快速闪动，可将接收端的24L01在一定范围内走动，若led闪动变慢，则说明有丢包；led不闪，说明没有收到数据；因此大致可测得发送距离 6.24L01采用0频道，2Mbps， 0dBm， Address 3Bytes，实测距离大于10米（在不同的房间） 二、测试速率 0.软件为Keil5，不知道是否支持Keil4（如不行请手动新建Keil4工程）
1.单片机为STM32F103C8，采用硬件SPI
 2.nRF24L01+采用3.3V供电，接线如下：
      24L01+       STM32
 CE   ——   PA3
 CS   ——   PA4
 SCK  ——   PA5
 MISO ——   PA6
 MOSI ——   PA7
 IRQ未接（采用查询方式，如须用自加外部中断程序）

3.led灯为PC13控制，低电平亮（在User\led.c中修改GPIO）；按键为PA0，按下后（接地）才开始发送!!!

4.My24L01_Tx为发送端程序，My24L01_Rx为接收端程序；

 5.接收端先上电，发送端上电后按下按键后才发送50KB(32B一帧 共32*50帧 32*32=1024=1K），发送端收到ACK后才发下一帧，发完后进入死循环，如须再发要先复位或重新上电；接收端每收到一次led反转；（如未反转说明未成功发送，发送端接收端重新复位后再试）时间可看在接收程序中tim3Count（单位ms 16进制，定时器1ms中断）在Watch1中

 6.发送端我用的是延时等待查询STATUS寄存器，用外部中断IRQ应该会更好（未测试）

7.24L01采用0频道，2Mbps， 0dBm， Address 3Bytes，实测速率约为50KB/s
nRF24L01+官方资料
04-20
nRF24L01P-EK：文档、代码、硬件设计
nRF24L01--中文资料
02-17
nRF24L01--中文资料,详细的解释了nRF24L01驱动程序的编写
NRF24L01 G无线模块在嵌入式系统中的应用
CodeMaven的博客
08-12 173
如果有数据可用，则通过radio.read()函数将数据读取到字符数组data中，并通过Serial.println()函数打印接收到的数据。本文介绍了NRF24L01 G无线模块在嵌入式系统中的应用，并提供了相应的源代码。通过使用该无线模块，我们可以实现嵌入式系统与其他设备之间的无线通信，扩展系统的功能和应用范围。NRF24L01 G无线模块是一款功能强大的2.4GHz无线通信模块，采用高度集成的射频IC，具有低功耗、高传输速率和远程通信距离等优点。NRF24L01 G无线模块在嵌入式系统中的应用。
NRF24L01无线收发器芯片的工作模式及应用领域
ffpp123223的博客
01-31 326
MASK_TX_DS为1时，IRQ引脚是不会被使用，不然当发射数据完成以后，TX_DS就会发生中断，使IRQ引脚跳为低电平，此种情况就用于发射；MASK_MAX_RT为1时，则IRQ引脚就不被使用，不然当发射或接收次数达到设定时，MAX_RT会发生中断，使IRQ引脚跳为你电平；PWP_UP它是设置NRF24L01工作模式，当为1时，则是上电，否则为掉电，它的作用是用在省电模式下；PRIM_RX就是设置NRF24L01芯片工作时发射或接收模式了，当等于1时，则为接收模式，否则为发射模式。
NRF24L01无线模块的使用
weixin_33788244的博客
04-12 3080
NRF2401芯片pin定义 NRF24L01模块pin定义 VCC 脚接电压范围为 1.9V~3.6V 之间, 不能在这个区间之外, 超过 3.6V 将会烧毁模块, 推荐电压 3.3V 左右 除电源 VCC 和接地端, 其余脚都可以直接和普通的 5V 单片机 IO口直接相连, 无需电平转换. 当然对 3V 左右的单片机更加适用了. 硬件上面没有 SPI 的单片机也可以控制本模块, 用普通单...
NRF24L01 + ESP32 通信测试，基于PlatformIO+Arduino框架
Stan_Fu的博客
10-15 4666
最近做四轴的时候使用到了NRF24L01，但是并没有合适的设备来进行测试。所以为了快速测试通信协议，这里使用了基于Arduino框架的ESP32来进行测试。测试的目标是实现两个ESP之间基于NRF24L01的通信，并使用UART输出接收到的信息。为了方便后期的开发，这里我使用了PlatformIO平台来进行环境的配置。
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
