最近在看《编程珠玑》这本书。第1章中引入了bitmap(位图)的数据结构。以前没有接触过，抽空研究了一下，记录下来。

书中描述的情景：

1. 最多1000万个7位数电话号码（号码不重复，实际大概800万个)，保存在文本中

2. 每隔一段时间要对号码进行排序

3.程序模块最多可用1M Bytes的内存，磁盘空间充足

分析：

通常方案：7位电话号码可以用uint32_t （4个字节）来存储， 4 * 8 * 10^6 Bytes约为32M Bytes，一次性排序显然内存不满足。

1M Bytes 内存可以存放 10^6/4 = 250万个号码， 1000万个约要分40趟进行读取排序写入文件，在归并到一起

此方案，需要40次读原始文本的代价，效率低下。

位图方案： 1个字节（8Bit）可以存放8个整数，实际800万个号码，刚好1M Bytes的内存空间可以使用，符合要求。

一、原理

通常存储方案，每个整数（假如4个字节），占用内存多，在内存不足或海量数据时，导致处理方法复杂。

位图，可以理解用位(Bit)来表示数据， 1个字节是8位，可以存储8个连续的整数，内存空间充分利用。每一位 1表示有数据， 0 表示没有数据。

举例说明：

整数集合 {1 ， 11, 9 , 7 , 10 }

5个整数，用通常存储方案，需要 5 * 4 = 20 字节

位图只需要 12位，不到2个字节（通常是用2个字节来存放，方便管理和字节对齐）

这5个整数用位图表示如下：

第1个字节，表示的数据范围 0 ～ 7；第2个字节，表示的数据范围： 8 ～ 15

二、一个非负整数(假设为N)位图的表示方法

（负数表示的方法类似，在此只以非负数来分析）

1. 计算N属于哪个单元

1个字节（8Bit）可以存放8个连续的整数，一个位图可以划分为多个这样的小单元。

整数N除以8 的值可以判断在哪个单元中。

如例子中：整数 9， 9 / 8 = 1（从0 开始计算的），可以知道在第2个字节单元中。

2. 位图中N的插入

每一个字节中，可以表示8个连续整数，要确定N在单元中的确切位置

插入9之前：

0	0	0	0	0	0	0	0
8	9	10	11	12	13	14	15

插入9之后：

0	1	0	0	0	0	0	0
8	9	10	11	12	13	14	15

假设插入之前，单元数值为X，

插入9后可以表示为： X | （0X80 >> 9 % 8)

公式可以表示为： X | （ 0X80 >> N % 8)

推算过程： 0X80，二进制表示 1000 0000 ，右移 9 % 8= 1位，变为 0 100 0000，和插入之前的数 “或”运算，就可以把9的位置设为1了。

3. 位图中N的查询

假设N 所在的划分单元的数值为 X，

公式可以表示为： X & ( 0X80 >> N % 8)

推算过程：0X80 右移 N % 8 位，与X 进行“交”运算，如果结果为0，则整数N不在位图中，反之，在位图中。

4. 位图中N的删除

假设N所在的划分单元的数值为X，

公式可以表示为： X & ~(0X80 >> N % 8)

推算过程：0X80 右移 N % 8 位，求反会把对应的为置为0，其他位为1，再与X 进行“交”运算，只把N所在单元的位置设为0

通过以上的分析，写代码就方便了。我用c语言写了一个简单的测试代码：

_bitmap.h








     #ifndef _BITMAP_H








     #define _BITMAP_H








     #include <stdint.h>
















     static inline void bitmap_add(char* p, int64_t n)








     {








         p += n /
     8;








         *p |= (
     0x80 >> n %
     8);








     }
















     static inline void bitmap_del(char* p, int64_t n)








     {








         p += n /
     8;








         *p &= ~(
     0x80 >> n %
     8);








     }
















     // yes: > 0, no: 0








     static inline int bitmap_lookup(char* p, int64_t n)








     {








         p += n /
     8;








     return *p & (
     0x80 >> n %
     8);








     }
















     #endif /*_BITMAP_H*/

test.c








     #include <stdio.h>








     #include "_bitmap.h"
















     int main(int argc, char* argv[])








     {








     uint32_t num[] = {
     7999,
     6000,
     0,
     1,
     13,
     11,
     12,
     99,
     88,
     55,
     77,
     800,
     5000};
















     #define SIZE 1000








     char a[SIZE] = {
     0};
     // Can store 0 ~ 7999
















     int i =
     0;








     for (i =
     0; i <
     sizeof(num) /
     sizeof(
     uint32_t); i++)








         {








             bitmap_add(a, num[i]);








         }
















     //print bitmap








     char* p = a;








     for (i =
     0; i < SIZE; i++)








         {








     int j =
     0;








     for (j =
     0; j <
     8; j++)








             {








     if ((*p & (
     0x80 >> j)))








     printf(
     "%d\t", i *
     8 + j);








             }








             p++;








         }








     printf(
     "\n");
















     // delete








         bitmap_del(a,
     99);








         bitmap_del(a,
     0);
















     // print bitmap








         p = a;








     for (i =
     0; i < SIZE; i++)








         {








     int j =
     0;








     for (j =
     0; j <
     8; j++)








             {








     if ((*p & (
     0x80 >> j)))








     printf(
     "%d\t", i *
     8  + j);








             }








             p++;








         }








     printf(
     "\n");
















     int x =
     99;








     if (bitmap_lookup(a, x))








         {








     printf(
     "%d is in bitmap\n", x);








         }








     else








         {








     printf(
     "%d is not in bitmap\n", x);








         }
















         x =
     7999;








     if (bitmap_lookup(a, x))








         {








     printf(
     "%d is in bitmap\n", x);








         }








     else








         {








     printf(
     "%d is not in bitmap\n", x);








         }
















     return
     0;








     }

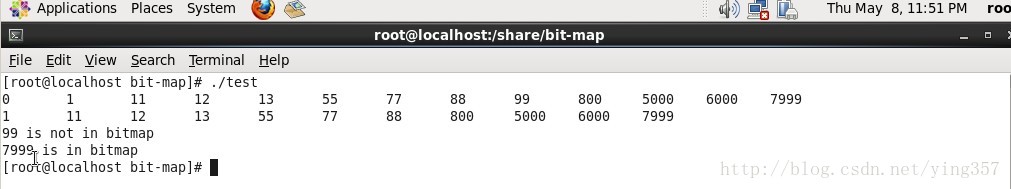

输出结果：
