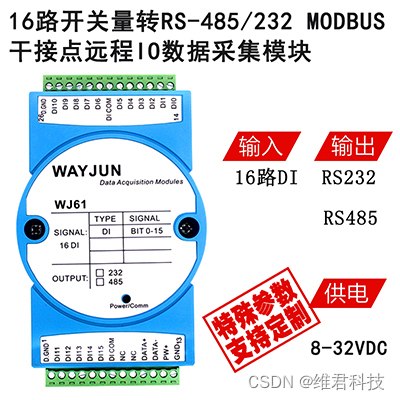

16路开关量输入转RS-485/232，数据采集远程DI模块 WJ61

产品特点：

● 16路开关量采集，隔离转换 RS-485/232输出

● 支持16路干接点输入或16路湿接点输入

● 通过RS-485/232接口可以读取每通道电平状态

● 信号输入 / 输出之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持 Modbus RTU 通讯协议，自动识别协议

● 低成本、小体积模块化设计

● 外形尺寸：120 mm x 70 mm x 43mm

典型应用：

● 电平信号测量、监测和控制

● RS-485远程I/O，数据采集

● 智能楼宇控制、安防工程等应用系统

● RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

● 开关量信号采集

产品概述：

WJ61产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ61系列产品可应用在 RS-232/485总线

工业自动化控制系统，开关量信号测量和监测，高低电平信号的测量以及工业现场信号隔离及长线传输等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 WJ61系列

模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模

块挂在同一RS-485总线上，便于计算机编程。

深圳市维君瑞科技有限公司 www.wayjun.cn 电话：0755-83356002 第 2 页 共 11 页

WJ61系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和

状态等配置信息都储存在非易失性存储器EEPROM里。

WJ61系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力

强，可靠性高。工作温度范围- 45℃～+85℃。
