MODBUS数据采集模块0-±5V转RS232、设备运行监测

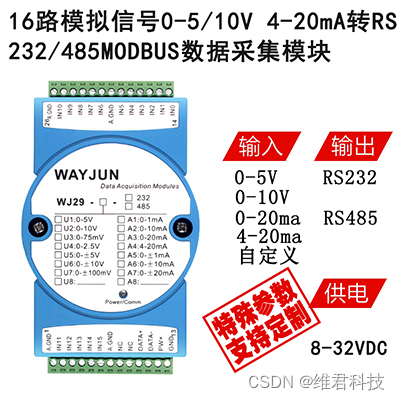

16路模拟信号转RS-485/232，数据采集A/D转换模块 WJ29

产品特点：

● 16路模拟信号采集，隔离转换 RS-485/232输出

● 采用24位AD转换器，测量精度优于0.05%

● 通过RS-485/232接口可以程控校准模块精度

● 信号输入 / 输出之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持 Modbus RTU 通讯协议，自动识别协议

● AD转换速率可以编程设定

典型应用：

● 模拟信号测量、监测和控制

● RS-485远程I/O，数据采集

● 智能楼宇控制、安防工程等应用系统

● RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

● 4-20mA 或 0-5V 信号采集

产品概述：

WJ29产品实现传感器和主机之间的多路信号采集，用来检测最多16路模拟信号。WJ29系列产品可应用在

RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测

量以及工业现场信号隔离及长线传输等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 WJ29系列

模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模

块挂在同一RS-485总线上，便于计算机编程。

WJ29系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，

校验和状态，转换速率等配置信息都储存在非易失性存储器EEPROM里。

WJ29系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力

强，可靠性高。工作温度范围- 45℃～+85℃。
