[Arm]version magic ‘5.6.0-rc5+ SMP mod_unload ‘ should be...问题研究

前几天编译ko模块驱动的时候，发现会出现Magic num不匹配从而导致无法insmod到系统中的问题，当时听老司机说关了一个什么kernel验证就行了，但是具体怎么关也没和我说，当时也没有深究了，回去找到当时的kernel重新编了一下就行了，今天又想起这个问题来，研究了一下，做个记录。

1, 首先，为什么会出现修改了kernel重新编译后magic num改变

内核版本是如何生成的：

Linux 内核在进行模块装载时先完成模块的 CRC 值校验，再核对 vermagic 中的字符信息，linux版本在 include/generated/utsrelease.h中定义，文件中的内容如下：

#define UTS_RELEASE "4.9.123"

utsrelease.h是kernel编译后自动生成的，用户更改里面的内容不会有效果。
这个值可以通过修改最顶层的Makefile文件来修改。

VERSION = 4
PATCHLEVEL = 9
SUBLEVEL = 123
EXTRAVERSION =
...

在init/version.c中，定义了kernel启动时的第一条打印信息：

/* FIXED STRINGS! Don't touch! */
const char linux_banner[] =
  "Linux version " UTS_RELEASE " (" LINUX_COMPILE_BY "@"
  LINUX_COMPILE_HOST ") (" LINUX_COMPILER ") " UTS_VERSION "\n";

const char linux_proc_banner[] =
  "%s version %s"
  " (" LINUX_COMPILE_BY "@" LINUX_COMPILE_HOST ")"
  " (" LINUX_COMPILER ") %s\n";

这里UTS_RELEASE在kernel编译时自动生成

在init/main.c的asmlinkage __visible void __init start_kernel(void)函数中，有kernel启动的第一条打印信息，这条信息是dmesg命令打印出来：

pr_notice("%s", linux_banner);

驱动模块的version magic信息是怎么生成的：

4.x 内核下，在include/linux/vermagic.h中定义有VERMAGIC_STRING，如下：

#include <generated/utsrelease.h>

/* Simply sanity version stamp for modules. */
#ifdef CONFIG_SMP
#define MODULE_VERMAGIC_SMP "SMP "
#else
#define MODULE_VERMAGIC_SMP ""
#endif
#ifdef CONFIG_PREEMPT
#define MODULE_VERMAGIC_PREEMPT "preempt "
#else
#define MODULE_VERMAGIC_PREEMPT ""
#endif
#ifdef CONFIG_MODULE_UNLOAD
#define MODULE_VERMAGIC_MODULE_UNLOAD "mod_unload "
#else
#define MODULE_VERMAGIC_MODULE_UNLOAD ""
#endif
#ifdef CONFIG_MODVERSIONS
#define MODULE_VERMAGIC_MODVERSIONS "modversions "
#else
#define MODULE_VERMAGIC_MODVERSIONS ""
#endif
#ifndef MODULE_ARCH_VERMAGIC
#define MODULE_ARCH_VERMAGIC ""
#endif

#define VERMAGIC_STRING             \
  UTS_RELEASE " "             \
  MODULE_VERMAGIC_SMP MODULE_VERMAGIC_PREEMPT       \
  MODULE_VERMAGIC_MODULE_UNLOAD MODULE_VERMAGIC_MODVERSIONS \
  MODULE_ARCH_VERMAGIC

VERMAGIC_STRING不仅包含内核版本号，还包含有内核使用的SMP与preempt, MODULE_UNLOAD, 架构等配置信息。模块在编译时，我们可以看到屏幕上会显示"MODPOST"。

  <~/Documents/Demo/driver/debugfs> make
make -C ~/kernel/ SUBDIRS=~/Documents/Demo/driver/debugfs modules
make[1]: Entering directory '~/kernel'
  CC [M]  ~/Documents/Demo/driver/debugfs/my_debugfs.o
  Building modules, stage 2.
  MODPOST 1 modules
  CC      ~/Documents/Demo/driver/debugfs/my_debugfs.mod.o
  LD [M]  ~/Documents/Demo/driver/debugfs/my_debugfs.ko
make[1]: Leaving directory '~/kernel'

在此阶段， VERMAGIC_STRING会添加到模块的modinfo段。在内核源码目录下scripts\mod\modpost.c文件中可以看到模块后续处理部分的代码。模块编译生成后，通过modinfo my_debugfs.ko命令可以查看此模块的vermagic等信息。

  <~/Documents/Demo/driver/debugfs> modinfo my_debugfs.ko
filename:      ~/Documents/Demo/driver/debugfs/my_debugfs.ko
license:        GPL
depends:
vermagic:       4.9.123 SMP preempt mod_unload aarch64

4.x 内核下的模块装载器里保存有内核的版本信息，在装载模块时，装载器会比较所保存的内核vermagic与此模块的modinfo段里保存的vermagic信息是否一致，两者一致时，模块才能被装载。

为了使两个版本一致：可以把 依赖源码中的include/linux/vermagic.h中的UTS_RELEASE修改成与目标机器的版本一致，这样，再次编译模块就可以了。

内核模块版本和内核版本不一致的处理方法

2, 发现版本号会追加git的版本号，还有个“+”

向linux内核版本号添加字符/为何有时会自动添加“+”号，根据这篇文章，一步一步试一下

第一步：去掉git的附加信息

先在menuconfig中找到

  │ Symbol: LOCALVERSION [=]                                                                                                                                                                                   │
  │ Type  : string                                                                                                                                                                                             │
  │ Prompt: Local version - append to kernel release                                                                                                                                                           │
  │   Location:                                                                                                                                                                                                │
  │ (1) -> General setup                                                                                                                                                                                       │
  │   Defined at init/Kconfig:81                                                                                                                                                                               │
  │                                                                                                                                                                                                            │
  │                                                                                                                                                                                                            │
  │ Symbol: LOCALVERSION_AUTO [=n]                                                                                                                                                                             │
  │ Type  : boolean                                                                                                                                                                                            │
  │ Prompt: Automatically append version information to the version string                                                                                                                                     │
  │   Location:                                                                                                                                                                                                │
  │ (2) -> General setup                                                                                                                                                                                       │
  │   Defined at init/Kconfig:91                                                                                                                                                                               │
  │   Depends on: !COMPILE_TEST [=n]                                                                                                                                                                           │
  │

关掉LOCALVERSION_AUTO并留空LOCALVERSION，发现git版本确实是不见了，但是‘+’还是存在。

第二步：去掉“+”号

在scripts/setlocalversion文件中，找到以下语句：

# CONFIG_LOCALVERSION and LOCALVERSION (if set)
res="${res}${CONFIG_LOCALVERSION}${LOCALVERSION}"

# scm version string if not at a tagged commit
if test "$CONFIG_LOCALVERSION_AUTO" = "y"; then
  # full scm version string
  res="$res$(scm_version)"
else
  # append a plus sign if the repository is not in a clean
  # annotated or signed tagged state (as git describe only
  # looks at signed or annotated tags - git tag -a/-s) and
  # LOCALVERSION= is not specified
  if test "${LOCALVERSION+set}" != "set"; then
    scm=$(scm_version --short)
   # res="$res${scm:++}"	//××××××××××××××注释掉这句话××××××××××××
  fi
fi

下面是注释前后的对比


问题解决。

---

Note：

在网上还看到两种方法，写在下面：

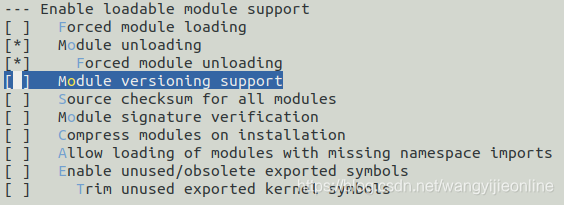

第一种：menuconfig 的时候不要勾选，直接搜MODVERSIONS

注意不要选图中那行

第二种：modprobe --force-vermagic helloworld.ko

这个大家可以自行尝试一下
