什么是SInvalidationPanel

『失效面板』中的控件可以对子控件几何图形进行缓存，以加快Slate的渲染速度。任何由失效面板缓存的控件都不会进行Prepassed（预渲染）, Ticked（更新）或 Painted（描画）。

对应UserWidget控件为 InValidationBox

主要功能

其主旨简要来说就是：『缓存』。包含了(What)『缓存什么信息』,(When)『什么时机进行缓存』以及(How)『如何缓存』

What

CachedWindowElements：子控件OnPaint返回的FSlateWindowElementList

CachedMaxChildLayer：子控件OnPaint返回的渲染层ID

CachedResources：CachedWindowElements的图片资源信息

CachedAbsolutePosition：父控件为其分配的几何信息之渲染位置

When

首次调用OnPaint

由父控件分配的几何信息改变时

裁切信息改变时

子控件手动失效时

How

从SlateApplication的缓存池词典TMap< const ILayoutCache*, TSharedPtr<FCacheElementPools>> CachedElementLists中，以自身指针为Key，申请一段新的缓存FCacheElementPools. 在每次因需遍历子控件的OnPaint方法后，缓存其返回的WindowElements信息，然后遍历WindowElements，获取并缓存其BrushResource信息。

工作原理

SlateApplication 每帧会对所有的SWindow界面，遍历其子控件，搜集FSlateWindowElementList& OutDrawElements

SinvalidationPanel会在 IsCachingNeeded == true 的时候进行一遍正常的OnPaint，并把自己传递进去，如下图代码所示：

SInvalidationPanel* MutableThis = const_cast<SInvalidationPanel*>( this );

TSharedRef<SInvalidationPanel> SharedMutableThis = SharedThis(MutableThis);

// 在Args中将当前控件作为参数传入

CachedMaxChildLayer = SCompoundWidget::OnPaint(

Args.EnableCaching(SharedMutableThis, RootCacheNode, true, false),

AllottedGeometry,

MyCullingRect,

*CachedWindowElements.Get(),

LayerId,

InWidgetStyle,

bParentEnabled);

子控件中的处理：

// 存储Args中传入的参数（即InvalidationPanel）

TWeakPtr<ILayoutCache> LayoutCache = Args.GetLayoutCache();

// 自身进行失效时，进行通知

FORCEINLINE void Advanced_ForceInvalidateLayout()

{

TSharedPtr<ILayoutCache> SharedLayoutCache = LayoutCache.Pin();

if (SharedLayoutCache.IsValid() )

{

SharedLayoutCache->InvalidateWidget(this);

}

IsCachingNeeded在Panel初始化时为True，确保首次调用OnPaint时进行缓存；

当父控件分配的几何信息或裁切信息改变时，IsCachingNeeded为True

当其直接负责的子控件进行手动失效时，会根据Args.EnableCaching的信息，通知当前此面板进行处理，如上述代码所示

特别说明

标记为IsVolatile的子控件会被特殊处理，会被放入CachedWindowElements的VolatileElements列表中，InvalidationPanel会在后续专门调用PaintVolatile方法来绘制它们。

// SWidget.cpp

if ( IsVolatile() && Args.IsCaching() && !Args.IsVolatilityPass() )

{

const int32 VolatileLayerId = UseDefaultLayerPolicy() ? LayerId + 1 : LayerId;

OutDrawElements.QueueVolatilePainting(

FSlateWindowElementList::FVolatilePaint(SharedThis(this), Args, AllottedGeometry, CullingBounds, OutDrawElements.GetClippingState(), VolatileLayerId, InWidgetStyle, bParentEnabled));

NotifyEndPaint();

return VolatileLayerId;

}

// SInvalidationPanel.cpp

// After normal Paint pass

if ( CachedWindowElements.IsValid() )

{ int32 VolatileLayerId = CachedWindowElements->PaintVolatile(xxx)}

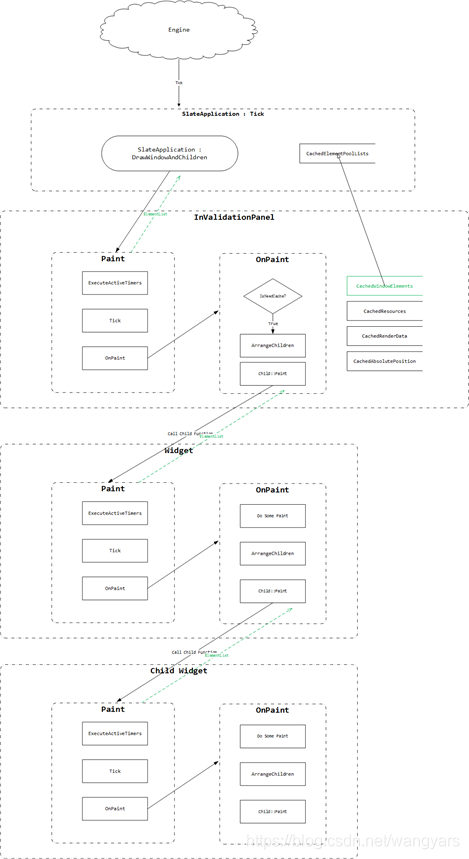

工作流程图
