X4412开发板移植---重启USB不识别

本文介绍了X4412开发板在移植linux-4.16.0内核和ubuntu-18.04文件系统后,遇到重启USB设备无法枚举的问题。通过分析硬件原理图和内核驱动代码,发现usb3503驱动未正确处理重启情况。解决方法包括在设备树中添加usb3503节点,并修改驱动代码,禁用不可用功能。经过这些调整,重启后USB设备恢复正常。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

代码:git clone https://github.com/chasinglulu/linux.git -b X4412-Kernel


问题描述

开发板移植linux-4.16.0内核和ubuntu-18.04文件系统,几乎所有的基本功能都能正常使用,但是在重启后,所有的USB设备不能被枚举,也就是驱动不能正常probe

问题分析

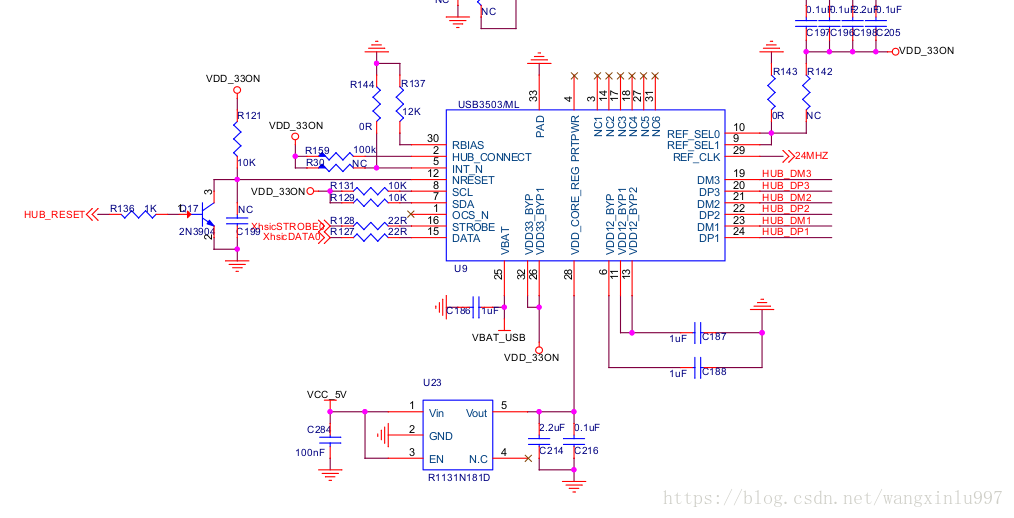

从硬件原理图上可以看到开发板使用了一个usb3503器件,这是一个usb hub。
这里写图片描述
在编译内核时,已经把usb3503的驱动编译进内核映像中,查看源代码,发现驱动会解析设备树中关于usb3503的配置节点,然而实际上,这个设备的I2C、INTN、connect引脚都是直接连到VDD或GND,只有RESET引脚连接到GPC0_0引脚上,也就是这个设备只能使用默认功能,其他可控制的功能不可能被使用,然后分析内核驱动代码,发现每次重启没有重新重设这个设备。

解决办法

设备树添加usb3503设备的节点

   usb-hub {
        compatible = "smsc,usb3503";
        reset-gpios = <&gpc0 0 GPIO_ACTIVE_LOW>;
        initial-mode = <2>;
    };

修改驱动文件,有些功能不可能使用,所以修改部分代码,patch如下:

--- a/drivers/usb/misc/usb3503.c    2018-07-04 22:00:22.000000000 +0800
+++ b/drivers/usb/misc/usb3503.c    2018-07-05 19:49:00.760564394 +0800
@@ -43,97 +43,28 @@

 struct usb3503 {
    enum usb3503_mode   mode;
-   struct regmap       *regmap;
    struct device       *dev;
-   struct clk      *clk;
-   u8  port_off_mask;
-   int gpio_intn;
    int gpio_reset;
-   int gpio_connect;
-   bool    secondary_ref_clk;
 };

 static int usb3503_reset(struct usb3503 *hub, int state)
 {
-   if (!state && gpio_is_valid(hub->gpio_connect))
-       gpio_set_value_cansleep(hub->gpio_connect, 0);
-
    if (gpio_is_valid(hub->gpio_reset))
        gpio_set_value_cansleep(hub->gpio_reset, state);

    /* Wait T_HUBINIT == 4ms for hub logic to stabilize */
-   if (state)
+   if (!state)
        usleep_range(4000, 10000);

    return 0;
 }

-static int usb3503_connect(struct usb3503 *hub)
-{
-   struct device *dev = hub->dev;
-   int err;
-
-   usb3503_reset(hub, 1);
-
-   if (hub->regmap) {
-       /* SP_ILOCK: set connect_n, config_n for config */
-       err = regmap_write(hub->regmap, USB3503_SP_ILOCK,
-              (USB3503_SPILOCK_CONNECT
-                | USB3503_SPILOCK_CONFIG));
-       if (err < 0) {
-           dev_err(dev, "SP_ILOCK failed (%d)\n", err);
-           return err;
-       }
-
-       /* PDS : Set the ports which are disabled in self-powered mode. */
-       if (hub->port_off_mask) {
-           err = regmap_update_bits(hub->regmap, USB3503_PDS,
-                   hub->port_off_mask,
-                   hub->port_off_mask);
-           if (err < 0) {
-               dev_err(dev, "PDS failed (%d)\n", err);
-
