区域生长法,用于字符识别时用背景中把连通的字体提取出来。输入二值图像,返回的也是二值图像。

连通成分(连通域)标记算法(一) bwlabel算法的C++实现(基于opencv)        在图像处理过程中,我们经常需要对图像进行连通成分(连通域)的提取操作,提取连通成分的算法也就成了我们一直在研究的一个算法。近期图像处理老师给了我们一个标记一张图中连通成分的任务,不同连通成分用不同的标签标记,要求算法效率高。我对其进行了简单思考,现在把我觉得我所想出来的几种算法中的最优的一个算法进行讲解。       首先我们拿到一张图,假设是下面这张:       图中黑色... 阅读详情

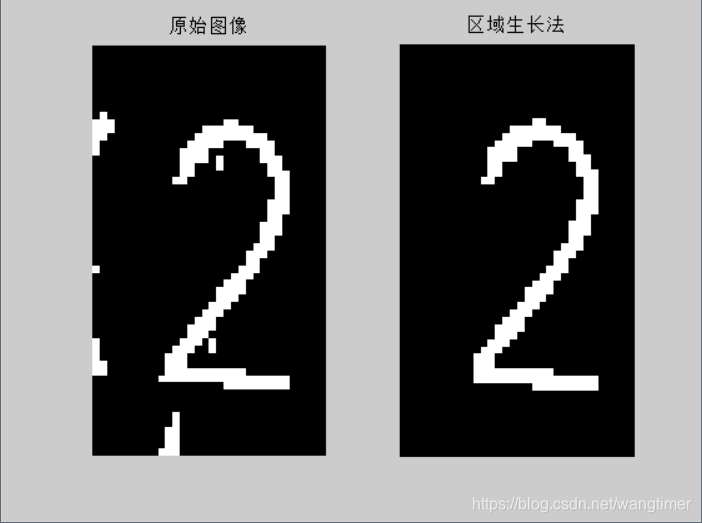

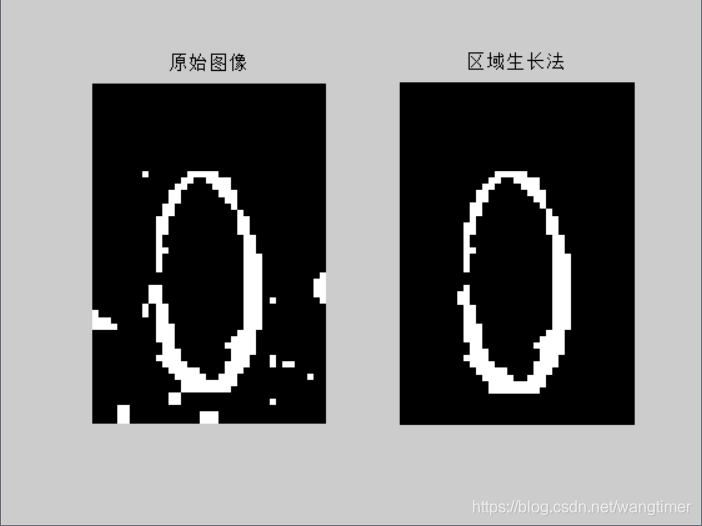

先放两张结果图。
在这里插入图片描述
代码里用到了栈这种数据结构来帮助记录每一个需要访问的地方

function [ K ] = RG( I )
%RG 区域增长法去除细小噪声
    I = im2double(I); %图像灰度值归一化到[0,1]之间
    [h,w] = size(I);
    J = zeros(size(I));%用于判断点是否已被访问过的图片
    K = J;%用于复制生长区域的图像
    Isizes = size(I);
    neg_free = 10000; %动态分配内存的时候每次申请的连续空间大小
    neg_list = zeros(neg_free,2);%定义邻域列表,并且预先分配用于储存待分析的像素点的坐标值和灰度值的空间,加速
    %如果图像比较大,需要结合neg_free来实现matlab内存的动态分配
    point = 0;%用于记录有效像素点的个数
    index = 0;
    list = neg_list;
    neigb = [ -1 0;
              1  0;
              0 -1;
              0  1];
    for m =1:w%对整幅图片进行扫描,先固定宽度,也就是逐列扫描
        for n = 1:h
            x = n;
            y = m;
            while (I(x,y) == 1)
            %增加新的邻域像素到neg_list中
                J(x,y) = 1;
                for j=1:4    %这里是访问四领域
                    xn = x + neigb(j,1);
                    yn = y + neigb(j,2);
                    ins = (xn>=1)&&(yn>=1)&&(xn<=h)&&(yn<=w);%检查邻域像素是否超过了图像的边界

                    if( ins && J(xn,yn) == 0 && I(xn,yn) == 1) %如果邻域像素在图像内部,并且像元值有效;那么将它添加到邻域列表中
                         point = point + 1;
                         index = index + 1;
                         neg_list(index,:) = [xn, yn];%存储符合要求的领域坐标
                         list(point,:) = [xn, yn];
                         J(xn,yn) = 1;%标注该邻域像素点已经被访问过 并不意味着,他在分割区域内
                    end
                end
                    %指定新的种子点
                if(index == 0)
                    break;
                end
                x = neg_list(index,1);
                y = neg_list(index,2);
                    %将新的种子点从待分析的邻域像素列表中移除
                index = index -1;
            end

            if(point > 40)    %如果有效像元的数值超过10个,那么就认为找到了联通的目标区域,开始进行赋值
                for i = 1:point
                         %标志该像素点已经是分割好的像素点
                         x = list(i,1);
                         y = list(i,2);
                         K(x,y)=1;
                end
            end
                        point = 0;
                        neg_list = zeros(neg_free,2);
                        list = neg_list;
       end
    end
end
