本文详细介绍了DMA（直接内存存取）与ADC（模数转换器）的初始化配置过程，包括DMA控制器设置、DMA请求配置、ADC工作模式选择、DMA缓冲区构建模式等关键步骤，为嵌入式系统的数据采集与处理提供了实用的代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、DMA

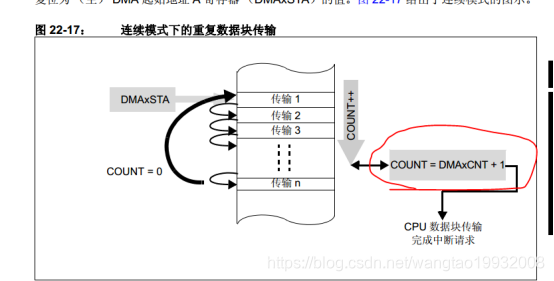

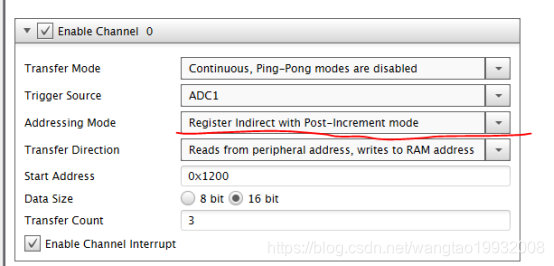

在这里插入图片描述

void DMA0_Init(void)
{
    DMA0CON= 0x0 & 0xFFFE;
    DMA0CONbits.AMODE=0;
    DMA0REQ= 0x0D;

    //外设个数N-1
    DMA0CNT= 17-1;

    //存储数组地址
    DMA0STAL= __builtin_dmaoffset(&DMA_RAM);

    //原始地址
    DMA0PAD= (volatile unsigned int)&ADC1BUF0;

    DMA0STAH= 0x00;

    IFS0bits.DMA0IF = false;
    IEC0bits.DMA0IE = 1;
    DMA0CONbits.CHEN = 1;
}

2、ADC

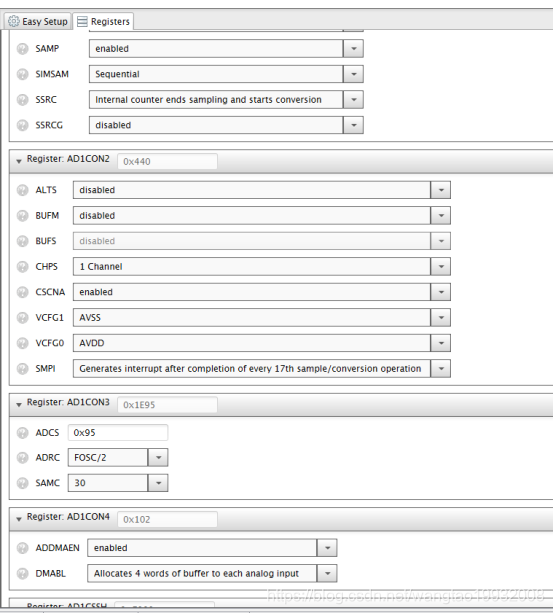

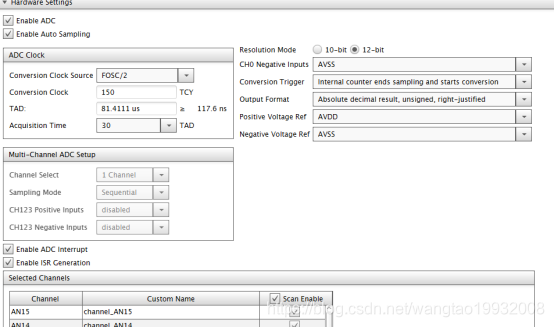

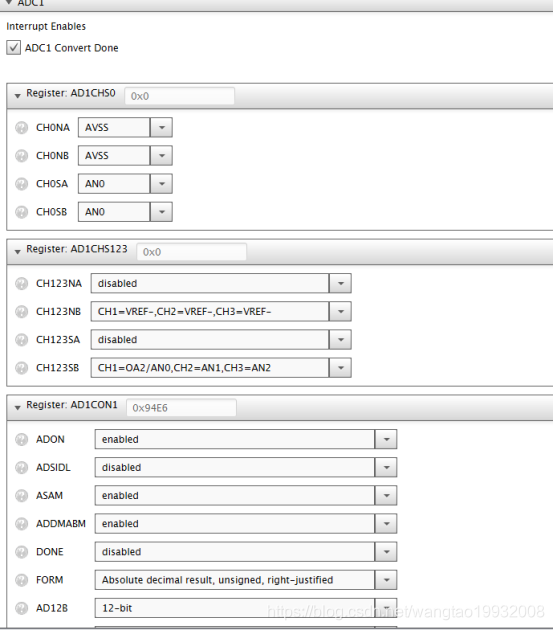

在这里插入图片描述

void ADC1_Init1(void)
{
    AD1CON1=0x04e6;
    AD1CON1bits.ADDMABM= 0;     //DMA缓冲区构建模式位
    AD1CON1bits.AD12B = 1;      //12位ADC模式

    AD1CON2=0x2408;

    AD1CON3=0x141e;

    AD1CON4bits.DMABL=2;
    AD1CON4bits.ADDMAEN=1;

    AD1CHS0=0;
    AD1CSSH=0;
    AD1CSSL=0xe000;

    AD1CHS123=0;

    IFS0bits.AD1IF=0;

    AD1CON2bits.CSCNA=1;
    AD1CON1bits.ADON=1;

}
