本文详细介绍了如何在osgEarth中处理时变对象，包括使用预定义类型和直接使用osg几何对象的方法。针对动态对象，通过回调类模板实现数据更新，但效率问题需要注意。文中给出了实例，展示了采用osg几何对象绘制时变对象能有效提升效率，并提供了实际应用的效果图。

文章目录

一、时变对象
二、采用osgEarth预定义类型绘制时变对象
三、采用osg几何对象绘制时变对象

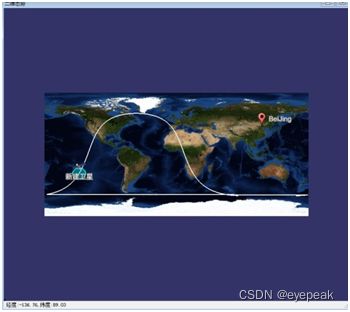

四、效果

这是一个非常小的技术点，本拟放在另外一篇文章中介绍，但考虑到其相对独立性，因此独立成篇。

当osgEarth的earth文件中将map的type设置为"projected"时，将以二维形式显示地球，可用于表现二维态势。

一、时变对象

在态势系统中，存在道路、城市等基本固定的二维对象，即传统上采用点、线、面表示的GIS数据，这些可以通过earth文件或者编码进行加载显示即可。
osgEarth对于点、线、面对象提供支持，如从一个矢量文件中加载线对象

void AddVector(osg::ref_ptr<osgEarth::Map> map){


	std::string filePath = "world.shp";
	osgEarth::Drivers::OGRFeatureOptions featureData;
	featureData.url() = filePath;
	osgEarth::Features::FeatureSourceLayerOptions ogrLayer;
	ogrLayer.name() = filePath + "_source";
	ogrLayer.featureSource() = featureData;
	osgEarth::Features::FeatureSourceLayer*  featureSourceLayer = new osgEarth::Features::FeatureSourceLayer(ogrLayer);
	map->addLayer(featureSourceLayer);
	osgEarth::Features::FeatureSource *features = featureSourceLayer->getFeatureSource();
	osgEarth::Symbology::Style style;
	osgEarth::Symbology::RenderSymbol* rs = style.getOrCreate<osgEarth::Symbology::RenderSymbol>()
