AT24C04、AT24C08、AT24C16系列EEPROM芯片单片机读写驱动程序

EEPROM芯片读写程序相关索引

1.AT24C01/AT24C02系列EEPROM芯片单片机读写驱动程序
2.AT24C04、AT24C08、AT24C16系列EEPROM芯片单片机读写驱动程序
3.AT24C32、AT24C64、AT24C128、AT24C256、AT24C512系列EEPROM芯片单片机读写驱动程序
4.x24Cxx系列EEPROM芯片C语言通用读写程序

一、概述

在之前的一篇博文中，记录了AT24C01、AT24C02芯片的读写驱动，先将之前的相关文章include一下：
1.IIC驱动：4位数码管显示模块TM1637芯片C语言驱动程序
2.AT24C01/AT24C02读写：AT24C01/AT24C02系列EEPROM芯片单片机读写驱动程序
本文记录分享AT24C04、AT24C08、AT24C16芯片的单片机C语言读写驱动程序。

二、芯片对比介绍

型号	容量bit	容量byte	页数	字节/页	器件寻址位	可寻址器件数	WordAddress位数/字节数	备注
AT24C04	4k	512	32	16	A2A1	4	9/1	WordAddress使用P0位
AT24C08	8k	1024	64	16	A2	2	10/1	WordAddress使用P0、P1位
AT24C16	16k	2048	128	16	-	1	11/1	WordAddress使用P0、P1、P2位

上表中的3款芯片，容量不同，均超过了256byte，这样的话，每个byte的地址会超过8bit，但在对byte寻址时，WordAddress的字节数仍然都是1，只不过位数不同，多出来的位数需要使用“页选择位”，即P0/P1/P2位。

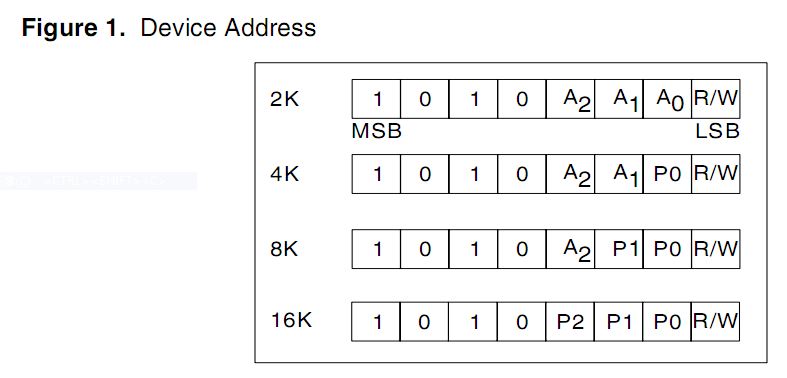

器件地址如上图，与24C02有3个引脚作为硬件连接的地址不同，AT24C04、AT24C08、AT24C16分别有2、1、0个引脚作为硬件连接的地址，Px代表的位在寻址时被用作“页选择位”。
其他内容与AT24C01/AT24C02类似，不再赘述。

三、读写操作

3.1 写操作

3.1.1 Byte Write写一个字节

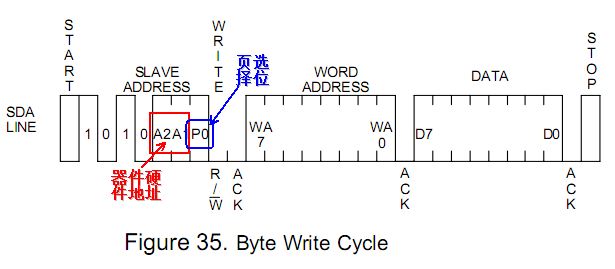

上图是x24C04（实际为BR24G04）的写单个字节的时序，可看出与x24c01/x24c02的写单个字节基本相同，不同的是SlaveAddress中只有A2、A1两位表示硬件地址，另外一位为P0，用来扩展内存字节的地址。x24C08则只有一位A2表示器件的硬件地址，页选择位有P1、P0两位，x24C16没有硬件地址位，也就是说使用x24C16只能在同一条IIC总线上连接1个器件，本来表示地址的3个bit全部用作“页选择位”P2、P1、P0。我们可以通过一些设置，将这3款芯片的读单字节的驱动程序统一起来。

3.1.2 Page Write写一页

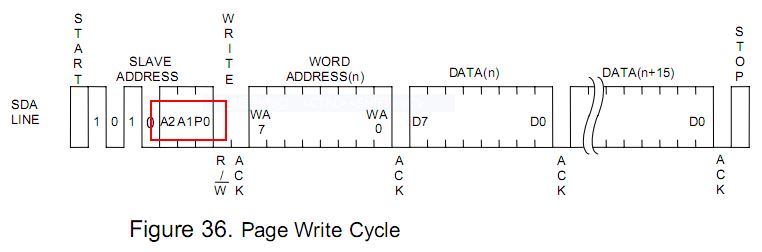

上图是x24C04的页写时序，与x24C01、x24C02的也基本相同，仅红框中的部分有区别，和3.1.1中的写单个字节一样，器件地址只有2位，另一位为页选择位；x24C08、x24C16与此类似。

3.2 读操作

3.2.1 读任意地址

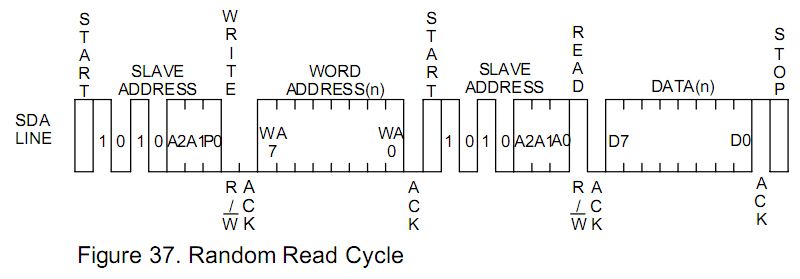

上图是x24C04的读任意地址时序，同样，读任意地址的时序与x24C01、x24C02的也基本相同，只是第一次发送的SlaveAddress包含页选择位P0-P2。

3.2.2 顺序读（页读）

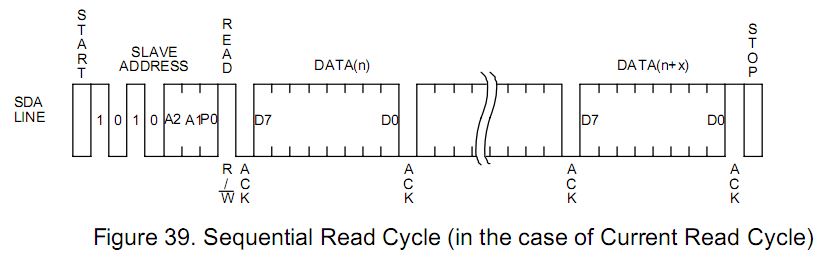

上图是x24C04的顺序读即页读的时序，与前述类似，顺序读在发送SlaveAddress的时候，也会包含页选择位。

四、主要代码

4.1 宏定义

同上一篇一样，先对器件地址等信息进行宏定义，根据不同的器件进行条件编译：

#define READ_CMD				1
#define WRITE_CMD				0

#define x24C04//器件名称，x24C04、x24C08或x24C16
#define DEV_ADDR				0xA0					//设备硬件地址

#ifdef x24C04
 	#define PAGE_NUM			32						//页数
	#define PAGE_SIZE			16						//页面大小(字节)
	#define CAPACITY_SIZE		(PAGE_NUM * PAGE_SIZE)	//总容量(字节)
	#define ADDR_BYTE_NUM		1						//地址字节个数
#endif

#ifdef x24C08
 	#define PAGE_NUM			64						//页数
	#define
