本文介绍了如何使用PCA9698芯片通过IIC接口控制GPIO，进而实现对多个LED灯的控制。首先，通过验证PCA9698与PCA9535的工作方式，如使用ko模块和iictool命令进行测试。接着，详细说明PCA9698的硬件地址设置，以及如何根据A0、A1和A2引脚的不同组合来选择不同的IIC地址。在系统启动后，PCA9698能够成功驱动挂载，并在GPIO中体现。最后，讨论了应用程序编写时的注意事项和操作流程。
PCA9698验证灯的办法和PCA9535验证6路数字继电器，编译成ko直接Insmod，然后查看/dev/节点有了吗？然后用iictool命令往对应iic地址上面写数据，看看灯亮灭或者听继电器开关声响，至于写多少，研究芯片手册上面参数。正式代码就用system("./sh“)或者直接写入数据iictool命令到引号那种来控制。

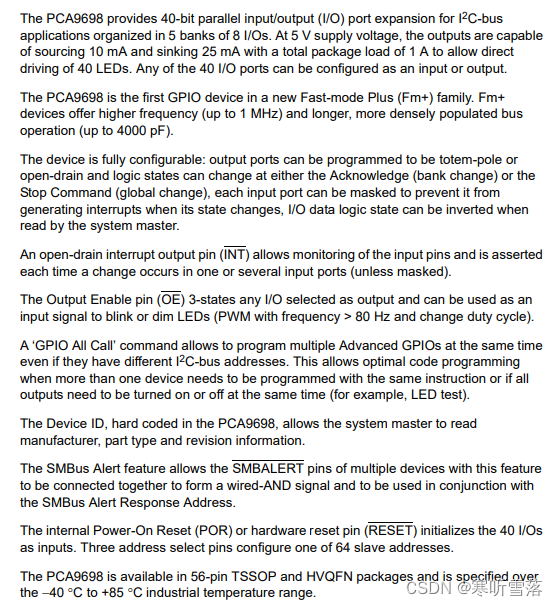

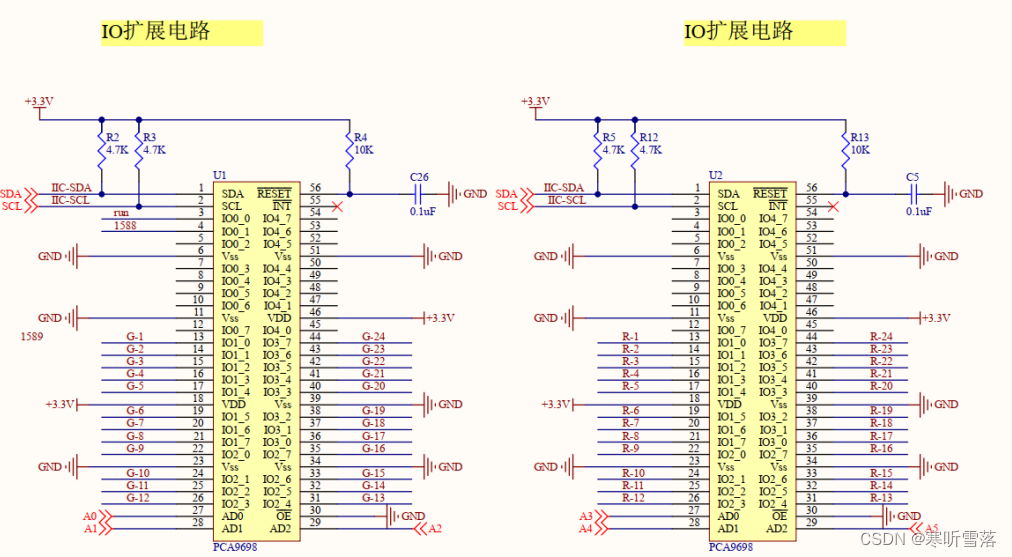

PCA9698硬件描述

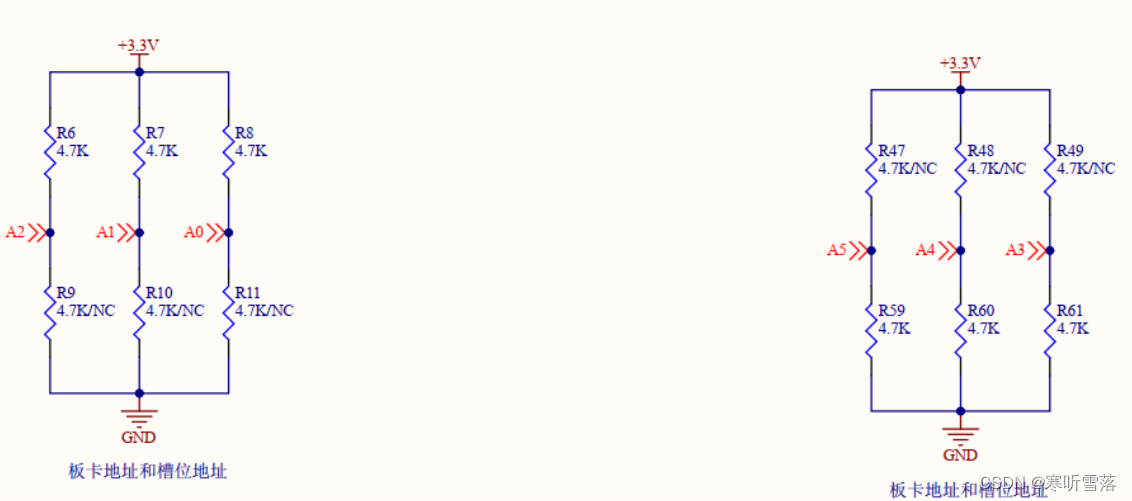

通过通过A0 A1 A2三个位控制地址，通过不同地址写入到各个灯
思路：IIC代码，不加驱动，但是写的话写入了底层那种IIC应用层找到能用
pca9698: gpio@2f{
compatible = "nxp,pca9505";
pinctrl-names = "default";
pinctrl-0 = <&pca969
