使用频谱仪测试信号抗干扰实验

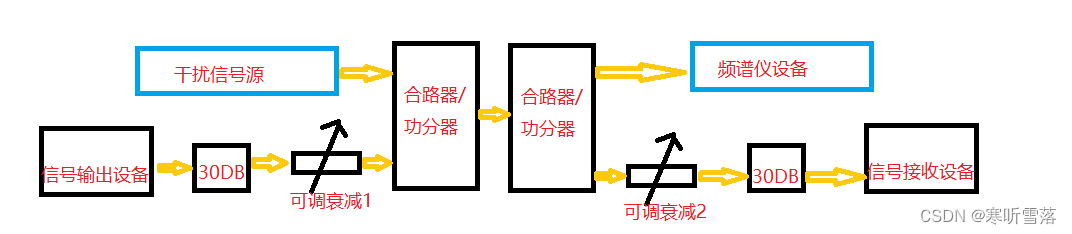

本例程测试测试在输入设备中心频率在2.9G~3.4G时候，接收设备信号强度为-80db时候，干信比为-20db时候，传输链路的通信质量，和测试的方法步骤，测试原理如图所示。

一，频谱仪最常用按钮的功能解释

1，freq：设置频谱仪显示要采集的中心频率范围，先观察明白要测的是哪一段。

按下freq后，手动输入数字大小，然后从竖着的一列选择单位。

2，SPAN:以扫描频率为中心，信号的带宽设置。从扫描中心频率，起始两边各取带宽的一半。

3，AMPTD:信号的幅度，随时接这按旋钮上面的上箭头或下箭头，进行显示到频率的中间进行的调节，从而更好的观察信号。

4，Trance/decoder：追踪信号，接着可以按clean write表示改变频谱仪显示的中心频率。

可以按max hold或min hold可以保持显示显示每个频点信号强度的最大值或最小值或平均
