LED屏相关资料

1.接口介绍

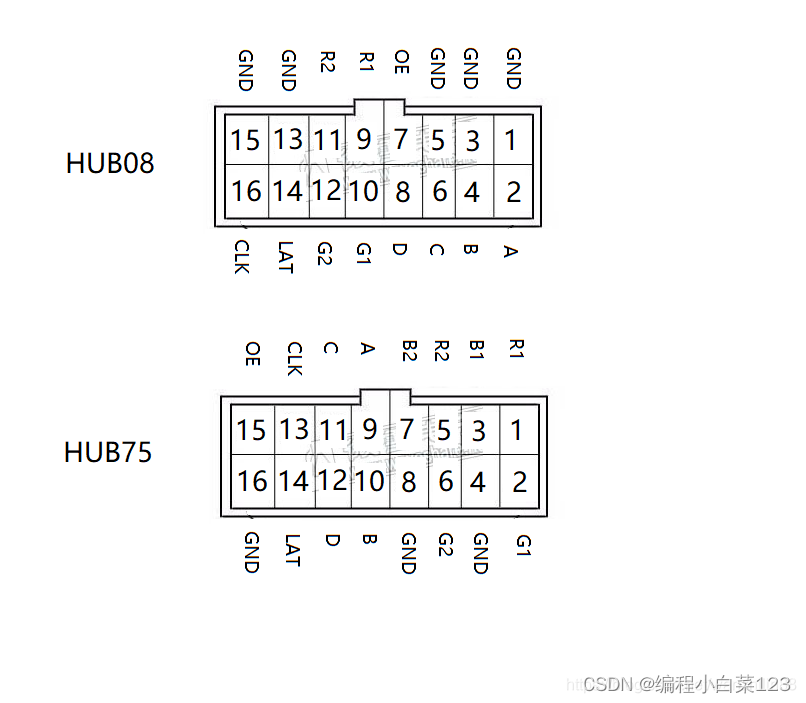

传统LED点阵屏幕的接口有HUB08、HUB75和HUB12；

引脚介绍:

OE - 移位芯片使能        R1 - 移位数据输出口1        R2 - 移位数据输出口2

A - 38译码器位选           B - 38译码器位选               C - 38译码器位选

D - 38译码器位选

LAT - 移位芯片数据锁存控制口       CLK - 移位芯片数据移位时钟

B1 - 未知        B2 - 未知        G1 - 未知        G2 - 未知

2.接口分析

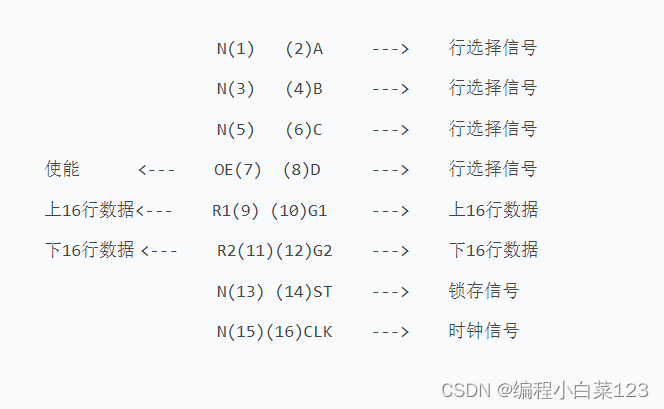

2.1 08接口

A、B、C、D：扫描行选择信号

R1、R2、G1、G2：两组红、绿数据串行输入

OE: 显示使能

ST:数据锁存信号

CK:串行数据时钟

从信号定义可以看出，08接口只能支持单色或双基色显示模组。可以用于1/1、1/2、1/4、1/8、1/16扫描。大多数1/16、1/8扫描的单双色显示模组都使用该接口。

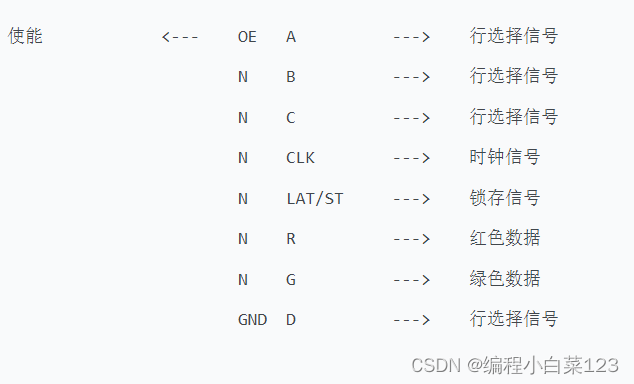

2.2 12接口

2.3 75接口

A、B、C、D：扫描行选择信号

R1、R2、G1、G2、B1、B2：两组红、绿、蓝数据串行输入

OE: 显示使能

ST:数据锁存信号

CK:串行数据时钟

和08接口相比，75接口多出了B1、B2两个蓝色数据信号。大多数全彩显示模组都采用了75接口。

2.4 支持1/32扫描的75接口

与标准75接口相比，引脚9从GND改成了扫描行选择信号E，从而可以支持1/32扫描。

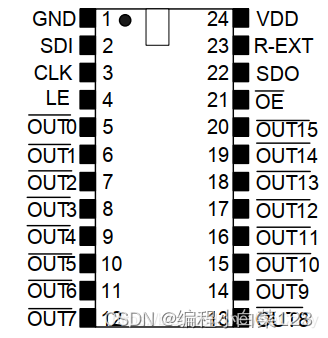

3. MBI5034芯片简介

        MBI5034内建一个16位位移寄存器(Shift Register)及一个16位输出缓存器，可将串行式输入数据转换为并列式输出格式。在输出端，设计16个稳定的电流源，可以因应LED负载电压 (VF) 的变化，提供均匀、稳定的电流以驱动LED。当使用者将MBI5034应用于LED面板显示系统设计上时，其中包括可透过一个外接的电阻 (R-EXT) 调整输出电流，电流输出范围从3mA~45mA，用以控制LED的发光亮度。此外，MBI5034可承受最大输出电压为17伏特，并可提供在30MHz的频率，以满足系统传送大量数据的需求。

详细资料参考:一文搞懂MBI5034芯片（附使用方法）_mbi5034gp控制-优快云博客
