搭建stm32软件开发环境-KEIL MDK安装说明

在进行stm32相关程序的开发时，需要安装相关的软件，其中KEIL MDK是在stm32程序开发中使用最多的集成环境。

一 需要准备的安装包

1.MDK安装包

MDK540.EXE

2.pack 包

Keil.STM32F1xx_DFP.2.4.1.pack

3.ARM 编译器

ARMCompiler_506_Windows_x86_b960

二 安装KEIL MDK

1.设置好需要安装的目录，点击 next

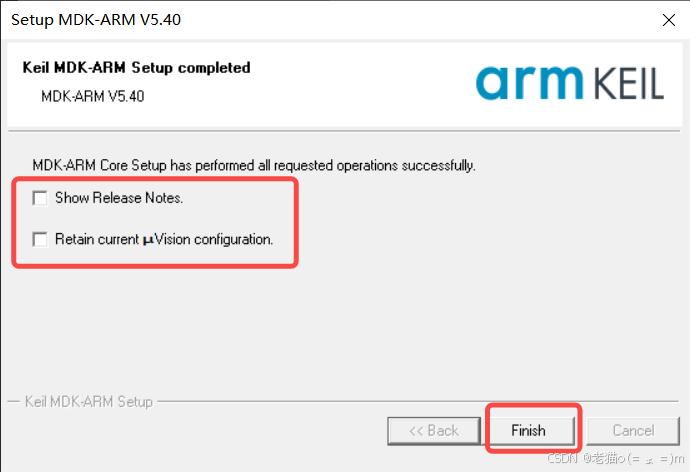

2.随意填写相关信息,点击next,并等待 KEIL MDK安装完成

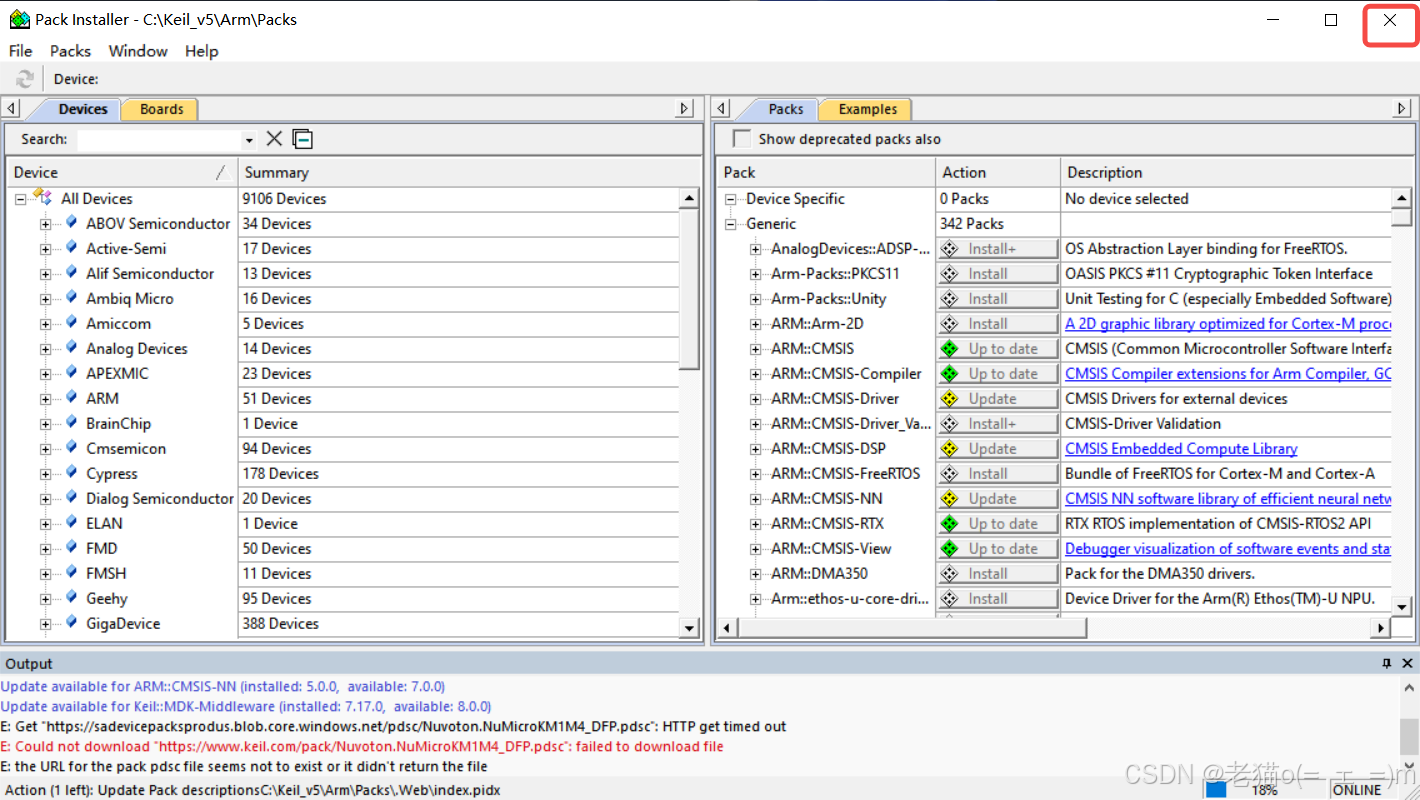

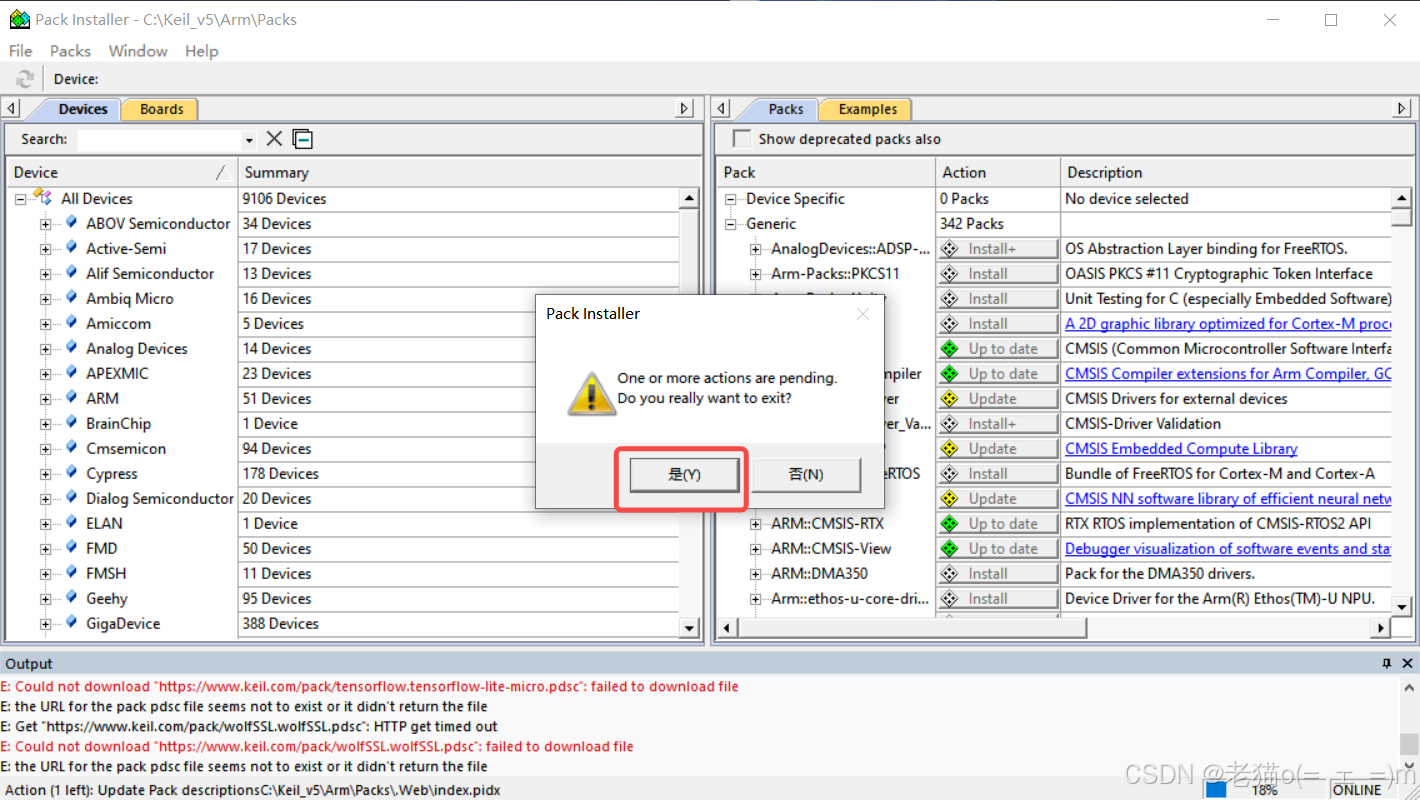

3.关闭 pack installer

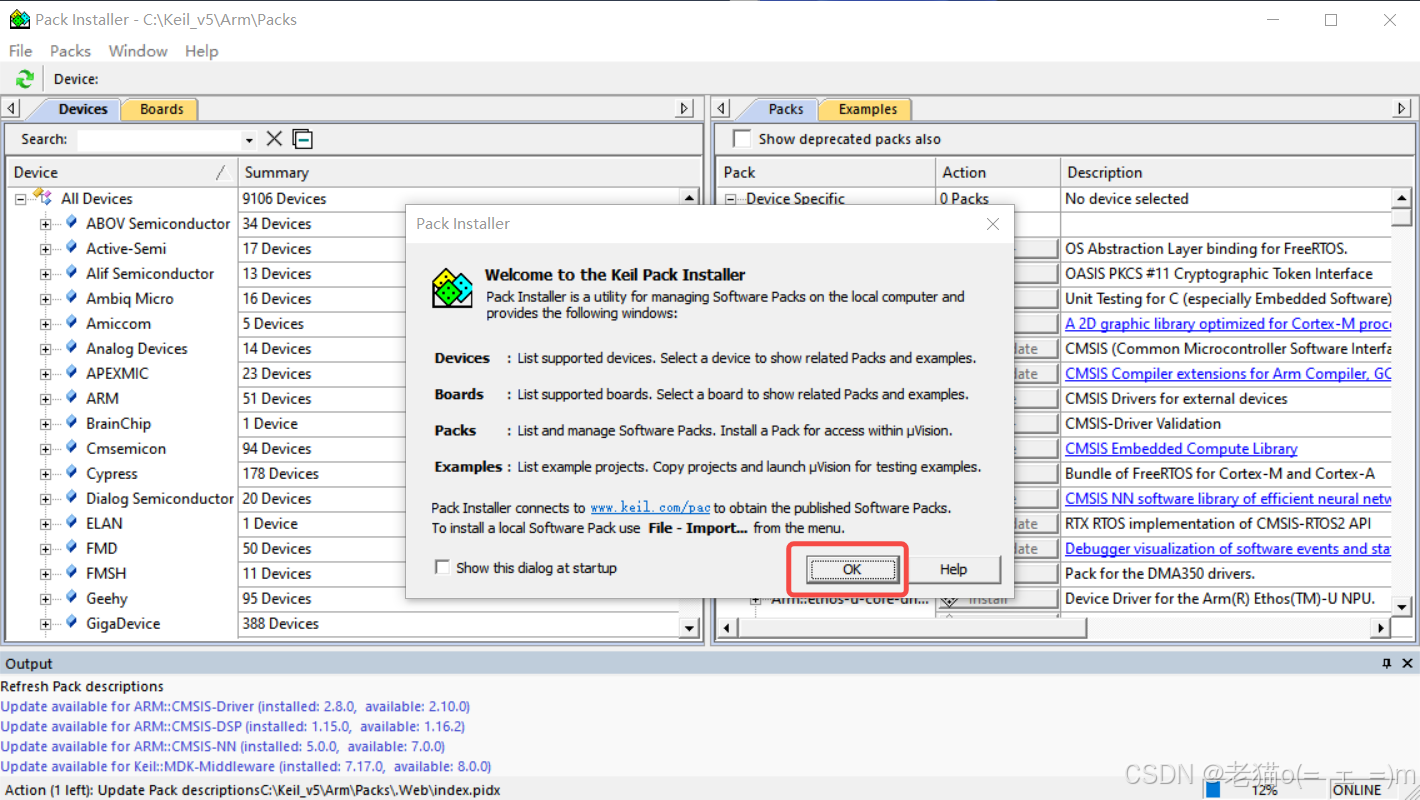

安装完成后，会弹出来 pack installer界面，关闭即可

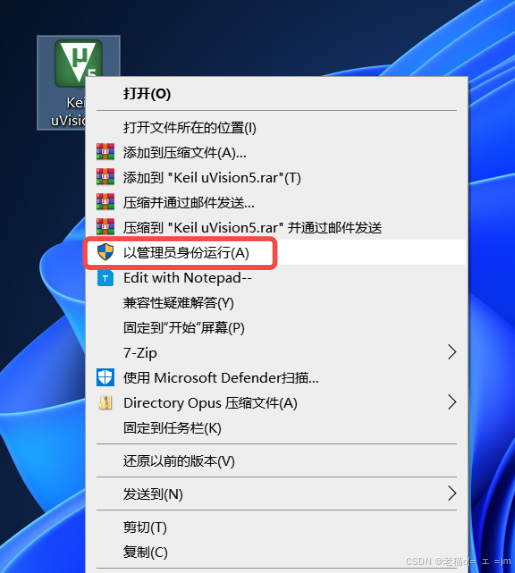

4.安装完成后，以管理员模式打开软件

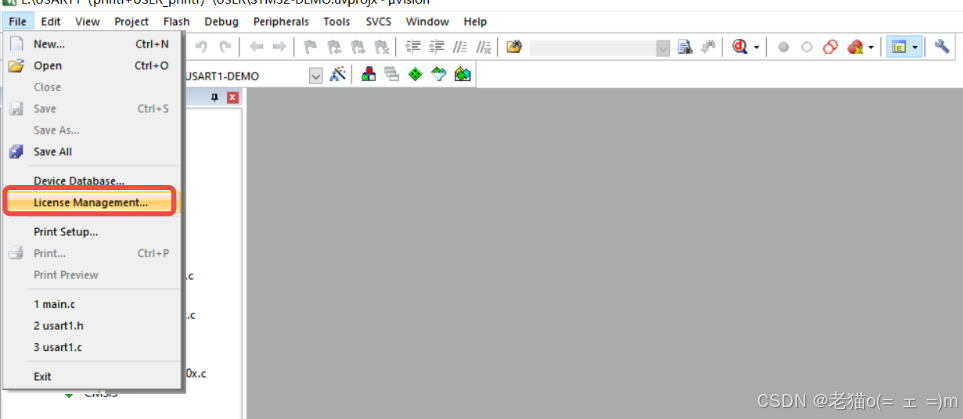

4.打开License Management...

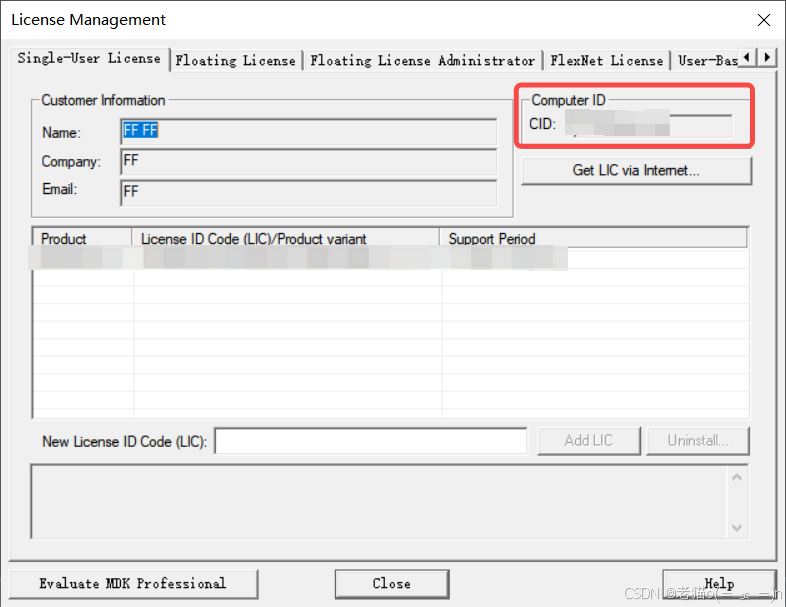

5.复制软件的CID

6.使用和谐软件，获取LIC

注：使用和谐软件前，需要关闭电脑中的杀毒软件，关于和谐软件的使用方法，请参见：

https://blog.youkuaiyun.com/weixin_42837669/article/details/113532782  其中的 三 和谐 部分 有详细的描述。

三 安装pack

双击pack文件

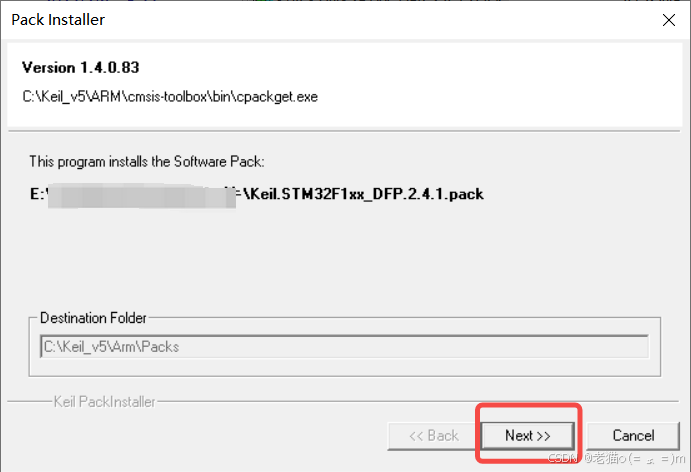

直接点击 next即可

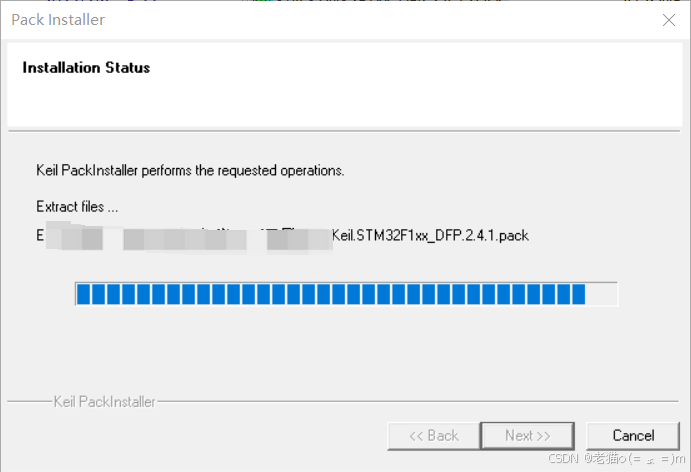

等待安装完成

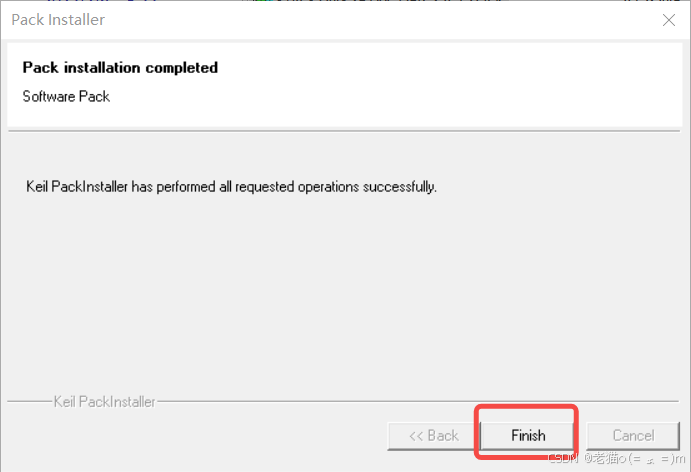

点击 Finish完成安装。

四 安装编译器

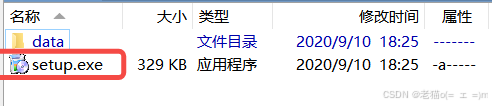

解压 ARMCompiler_506_Windows_x86_b960.zip文件，并打开解压的文件夹，找到setup.exe文件，双击此文件

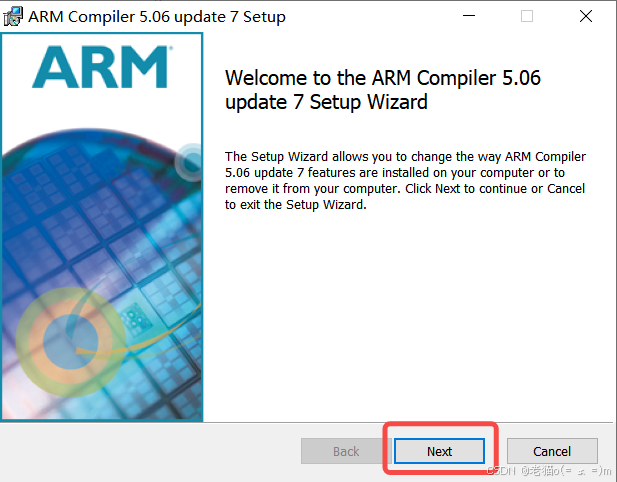

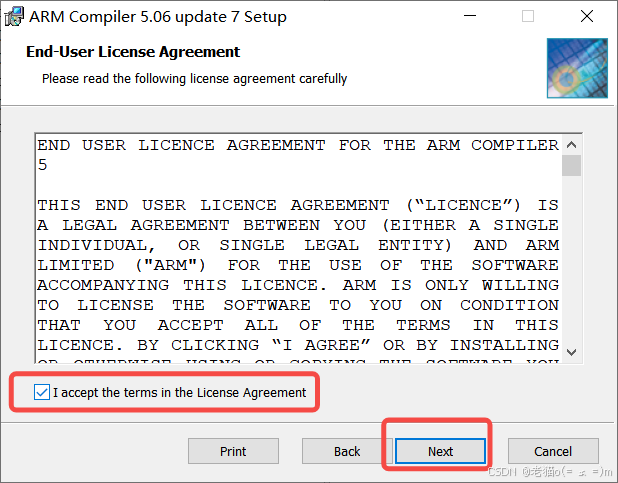

点击next

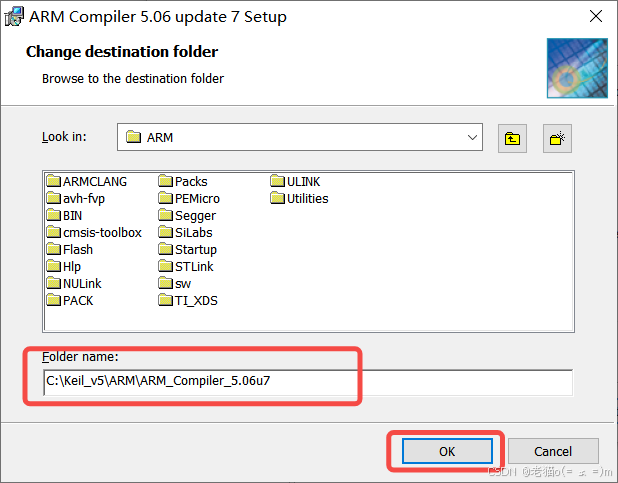

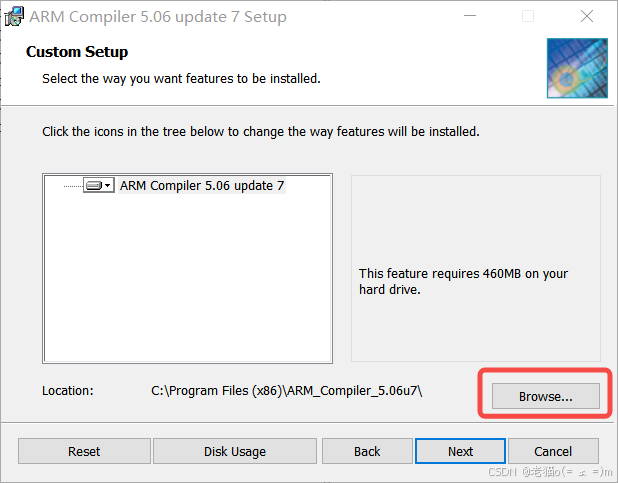

更改安装位置，点击Browse

注意：按照 二 安装KEIL MDK 中的步骤进行安装时，必须将编译器安装在如下目录，否则使用keil进行编译时，会发生错误。

C:\Keil_v5\ARM\ARM_Compiler_5.06u7

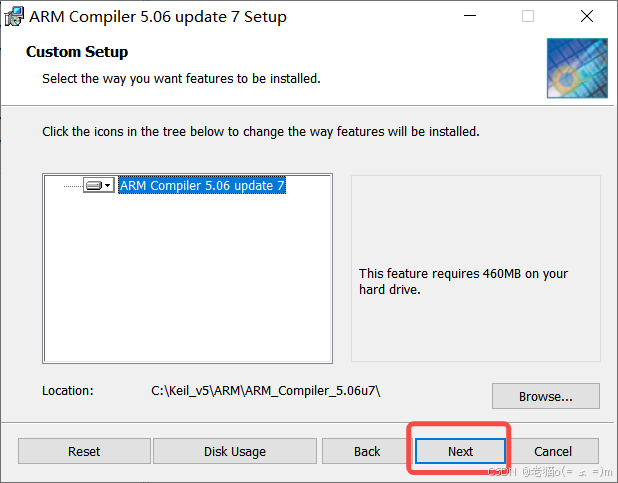

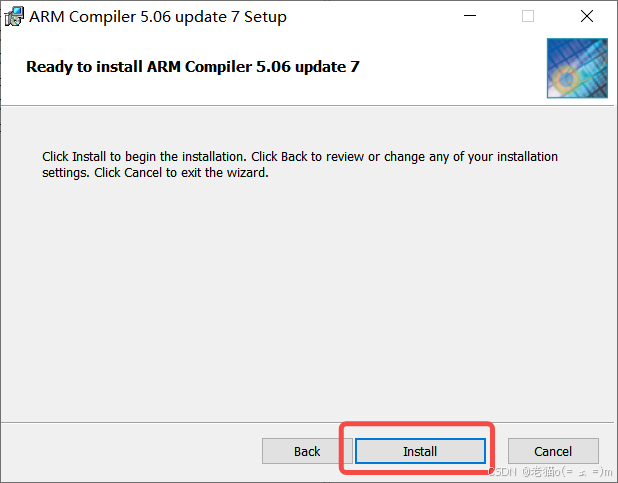

点击 OK 回到安装界面，点击next进行下一步安装

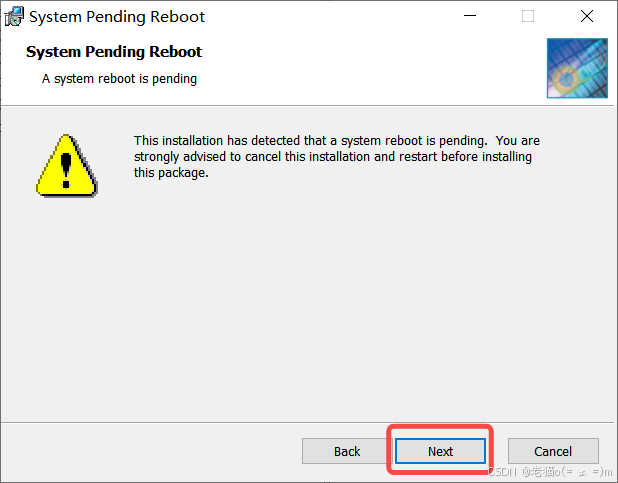

直接点击 next即可，如果未弹出此界面，直接忽略此步骤即可。

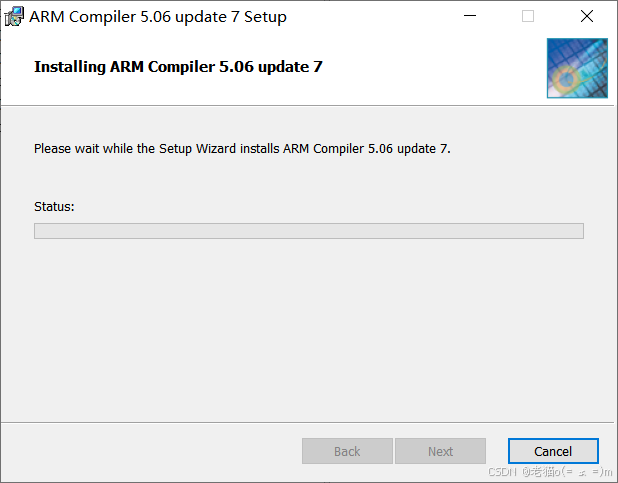

等待安装完成

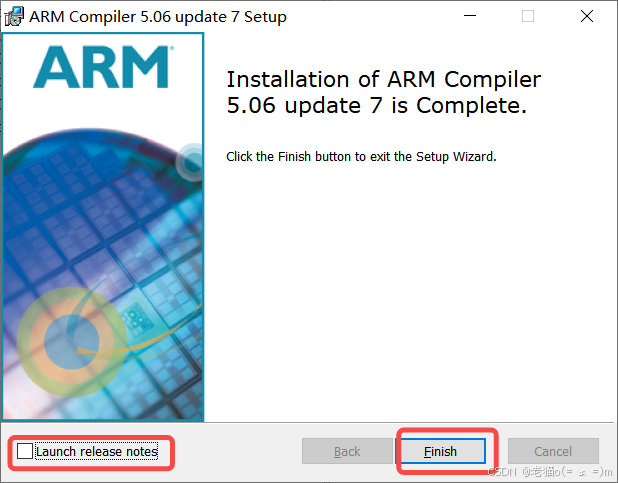

去掉 ✔ 并点击Finish完成安装

五 配置编译器

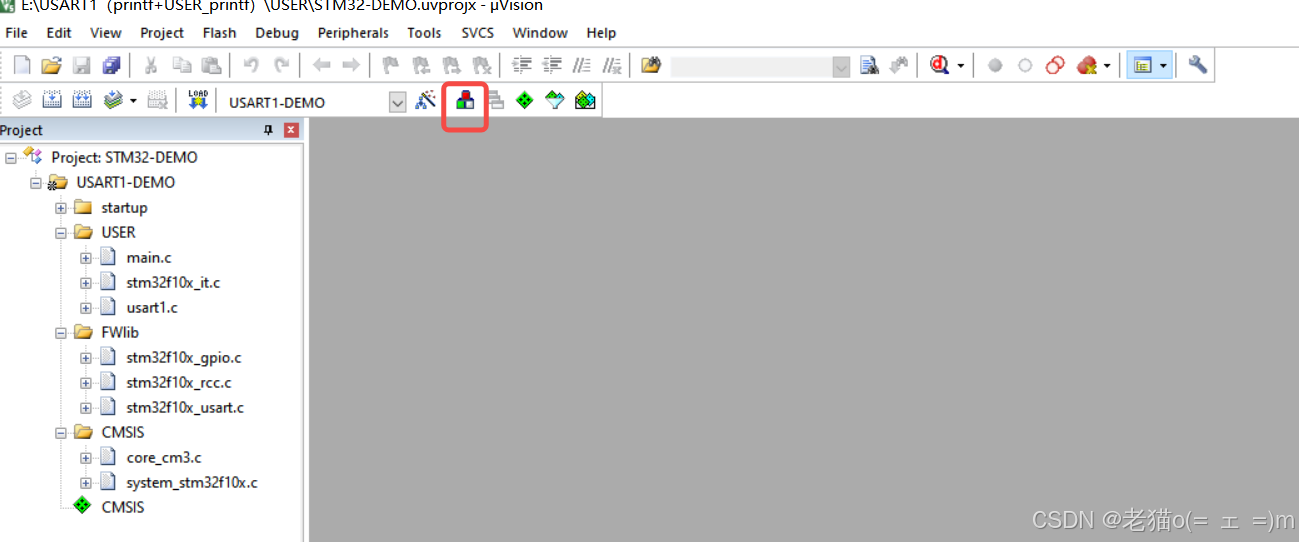

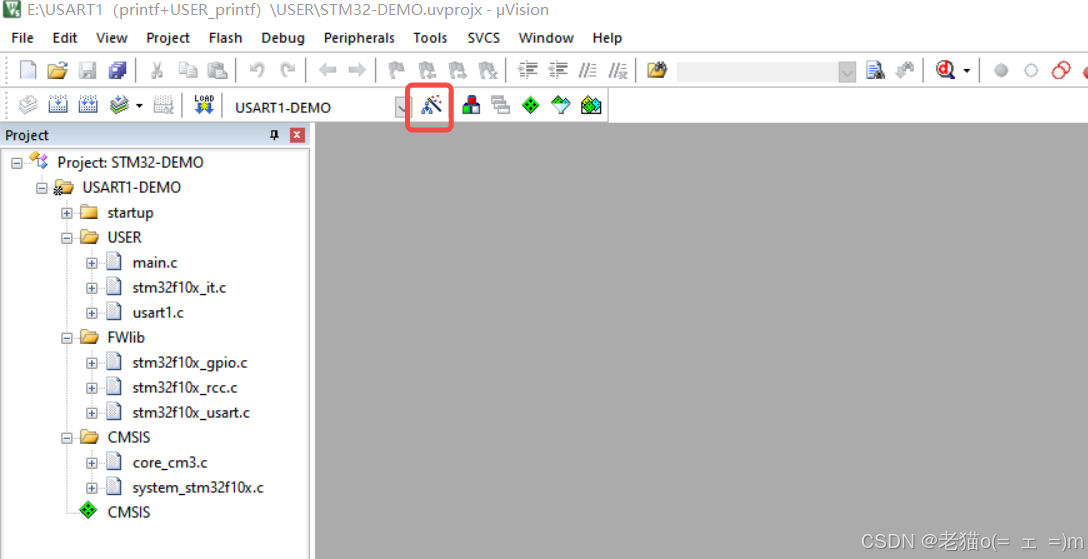

1.点击下图的位置

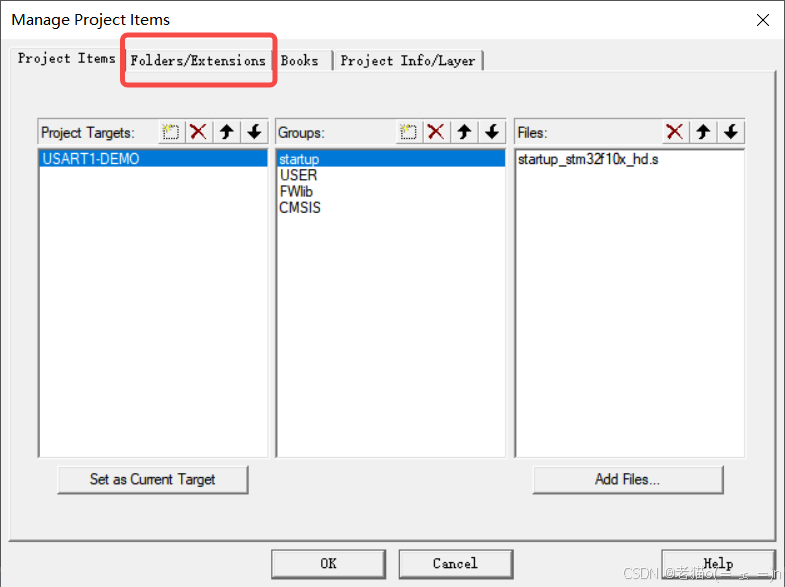

2.点击下图标签

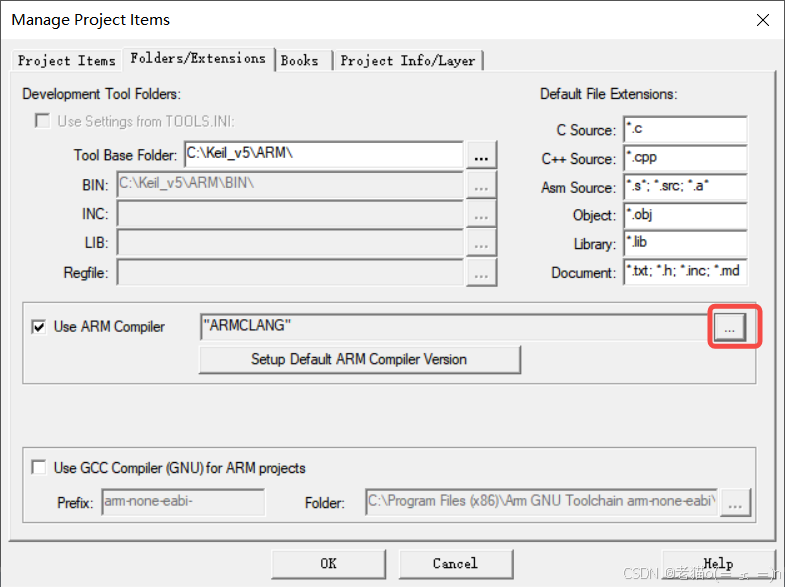

3. 点击 ...

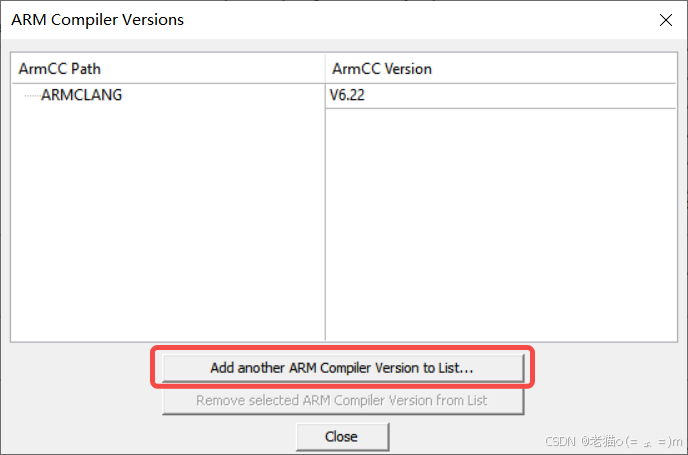

4. 点击 add another ARM compiler Version to list ...

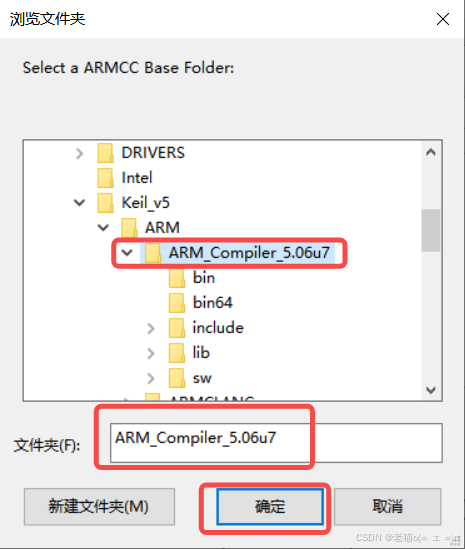

5.找到  ARM_Compiler_5.06u7 的安装位置

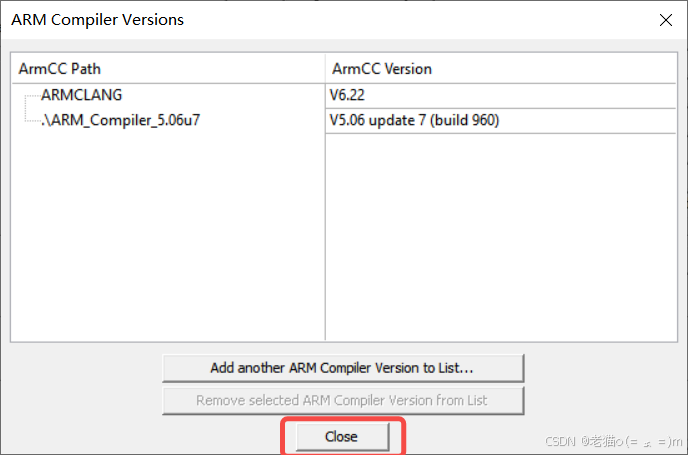

6. 点击Close完成添加

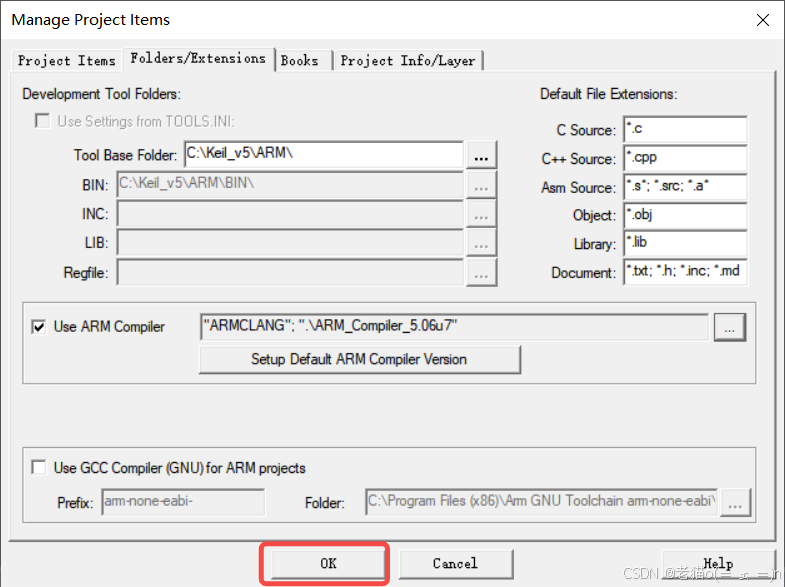

7.点击 OK 完成设置

六 选择编译器

1.点击此标签

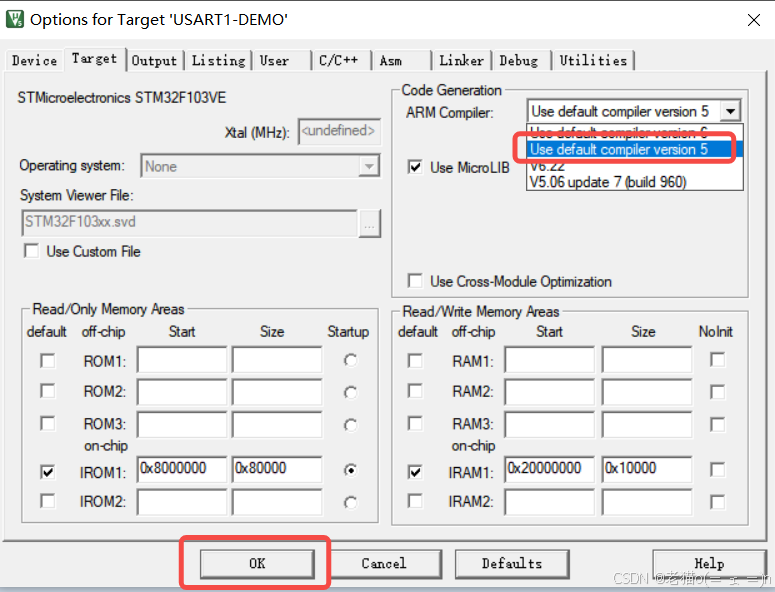

2.选择编译器 Use default compiler version 5

七 编译工程

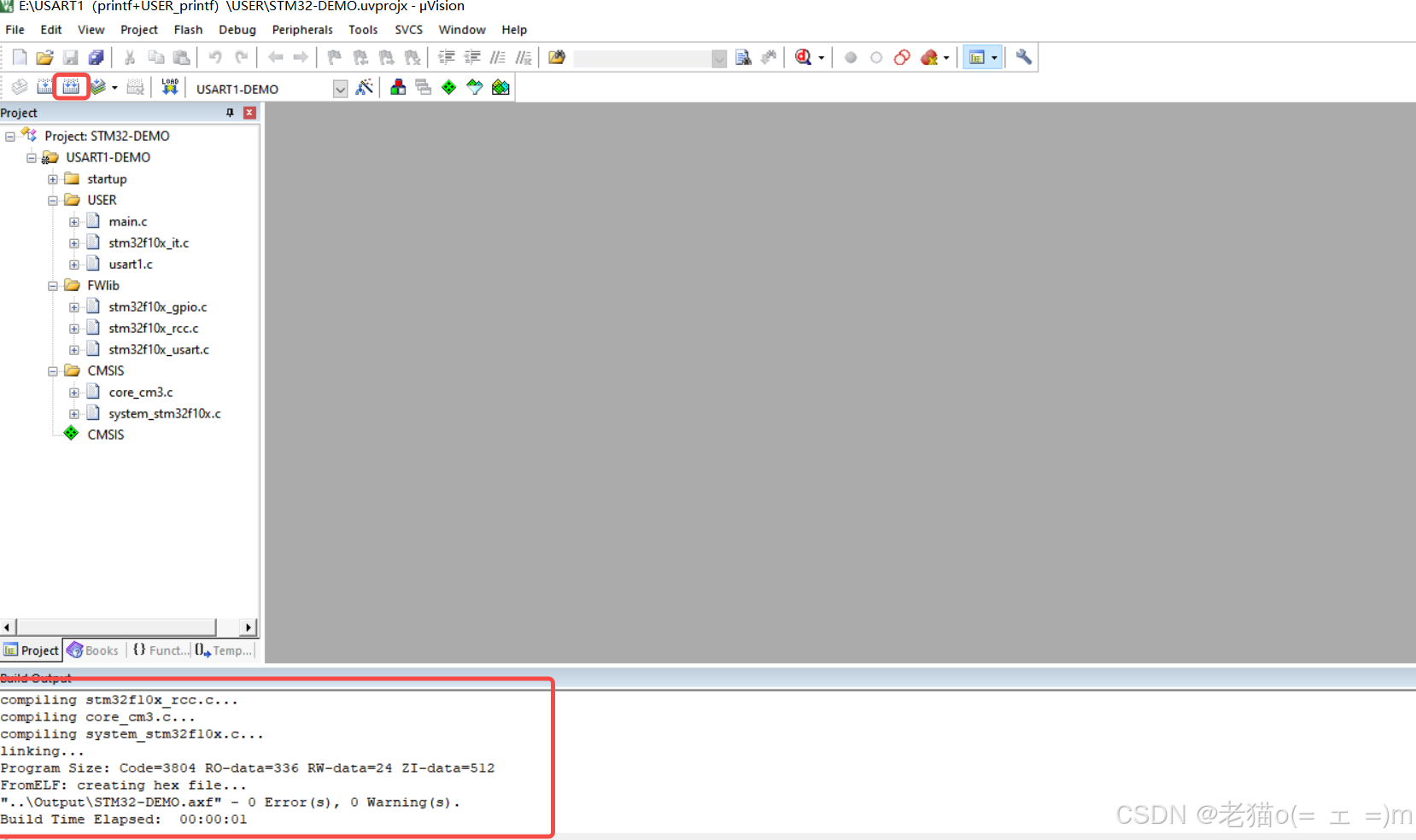

点击工程中的编译 按钮，检查配置是否成功，如下图，没有报错，说明配置成功了。
