微信公众号：运维开发故事，作者：郑哥

我们在项目中添加 Spring Cloud Sentinel 依赖添加后 spring-cloud-starter-alibaba-sentinel 在 Spring-Boot 启动的过程中回去初始化 spring.factories 中的配置信息，如：SentinelWebAutoConfiguration 、SentinelAutoConfiguration 等配置文件来初始化

再讲代码之前我先声明一下我的版本号sentinel 1.8.0 。后续的所有内容均基于该版本进行

@ResoureSetinel 工作原理

配置流控规则我们最简单的方式就是通过 @ResoureSetinel 的方式来管理，该注解可以直接定义流控规则、降级规则。下面是一个简单的使用例子：

@SentinelResource(value = "ResOrderGet",
                  fallback = "fallback",
                  fallbackClass = SentinelResourceExceptionHandler.class,
                  blockHandler = "blockHandler",
                  blockHandlerClass = SentinelResourceExceptionHandler.class
                 )
@GetMapping("/order/get/{id}")
public CommonResult<StockModel> getStockDetails(@PathVariable Integer id) {
  StockModel stockModel = new StockModel();
  stockModel.setCode("STOCK==>1000");
  stockModel.setId(id);
  return CommonResult.success(stockModel);
}

如果大家熟悉 Spring 相关的组件大家都可以想到，这里多半是通过Spring Aop. 的方式来拦截 getStockDetails 方法。我们先看看SentinelAutoConfiguration 配置文件，我们可以找到 SentinelResourceAspect Bean 的定义方法。

@Bean
@ConditionalOnMissingBean
public SentinelResourceAspect sentinelResourceAspect() {
   return new SentinelResourceAspect();
}

让后我们再来看看 SentinelResourceAspect 具体是怎么处理的，源码如下：

// 定义 Pointcut
@Pointcut("@annotation(com.alibaba.csp.sentinel.annotation.SentinelResource)")
public void sentinelResourceAnnotationPointcut() {
}
// Around 来对被标记 @SentinelResource 注解的方法进行处理
@Around("sentinelResourceAnnotationPointcut()")
public Object invokeResourceWithSentinel(ProceedingJoinPoint pjp) throws Throwable {
  Method originMethod = resolveMethod(pjp);
  // 获取注解信息
  SentinelResource annotation = originMethod.getAnnotation(SentinelResource.class);
  // 获取资源名称
  String resourceName = getResourceName(annotation.value(), originMethod);
  EntryType entryType = annotation.entryType();
  int resourceType = annotation.resourceType();
  Entry entry = null;
  try {
    // 执行 entry
    entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());
    // 执行业务方法
    Object result = pjp.proceed();
    // 返回
    return result;
  } catch (BlockException ex) {
    // 处理 BlockException
    return handleBlockException(pjp, annotation, ex);
  } catch (Throwable ex) {
    Class<? extends Throwable>[] exceptionsToIgnore = annotation.exceptionsToIgnore();
    // The ignore list will be checked first.
    if (exceptionsToIgnore.length > 0 && exceptionBelongsTo(ex, exceptionsToIgnore)) {
      throw ex;
    }
    if (exceptionBelongsTo(ex, annotation.exceptionsToTrace())) {
      traceException(ex);
      // 处理降级
      return handleFallback(pjp, annotation, ex);
    }
    // No fallback function can handle the exception, so throw it out.
    throw ex;
  }
}

我们总结一下， @SentinelResource 的执行过程，首先是通过 Aop 进行拦截，然后通过 SphU.entry 执行对应的流控规则，最后调用业务方法。如果触发流控规则首先处理流控异常 BlockException 然后在判断是否有服务降级的处理，如果有就调用 fallback 方法。通过 handleBlockException 、handleFallback 进行处理。

责任链模式处理流控

通过上面的梳理，我们知道对于流控的过程，核心处理方法就是 SphU.entry 。在这个方法中其实主要就是初始化流控 Solt 和执行 Solt. 在这个过程中会对：簇点定义、流量控制、熔断降级、系统白名单等页面功能进行处理。

1. 初始化责任链

下面是初始化 Solt 的核心代码在 SphU.entryWithPriority

// 删减部分代码
private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args)
  throws BlockException {
  // 初始化责任链
  ProcessorSlot<Object> chain = lookProcessChain(resourceWrapper);
  Entry e = new CtEntry(resourceWrapper, chain, context);
  try {
    // 执行 entry
    chain.entry(context, resourceWrapper, null, count, prioritized, args);
  } catch (BlockException e1) {
    e.exit(count, args);
    // 异常抛出，让 SentinelResourceAspect.invokeResourceWithSentinel 统一处理
    throw e1;
  } catch (Throwable e1) {
    // This should not happen, unless there are errors existing in Sentinel internal.
    RecordLog.info("Sentinel unexpected exception", e1);
  }
  return e;
}

通过 lookProcessChain 方法我逐步的查找，我们可以看到最终的责任链初始化类，默认是 DefaultSlotChainBuilder

public class DefaultSlotChainBuilder implements SlotChainBuilder {
    @Override
    public ProcessorSlotChain build() {
        ProcessorSlotChain chain = new DefaultProcessorSlotChain();
        // Note: the instances of ProcessorSlot should be different, since they are not stateless.
        // 通过 SPI 去加载所有的  ProcessorSlot 实现，通过 Order 排序
        List<ProcessorSlot> sortedSlotList = SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class);
        for (ProcessorSlot slot : sortedSlotList) {
            if (!(slot instanceof AbstractLinkedProcessorSlot)) {
                RecordLog.warn("The ProcessorSlot(" + slot.getClass().getCanonicalName() + ") is not an instance of AbstractLinkedProcessorSlot, can't be added into ProcessorSlotChain");
                continue;
            }
                      // 添加到 chain 尾部
            chain.addLast((AbstractLinkedProcessorSlot<?>) slot);
        }
        return chain;
    }
}

2. 责任链的处理过程

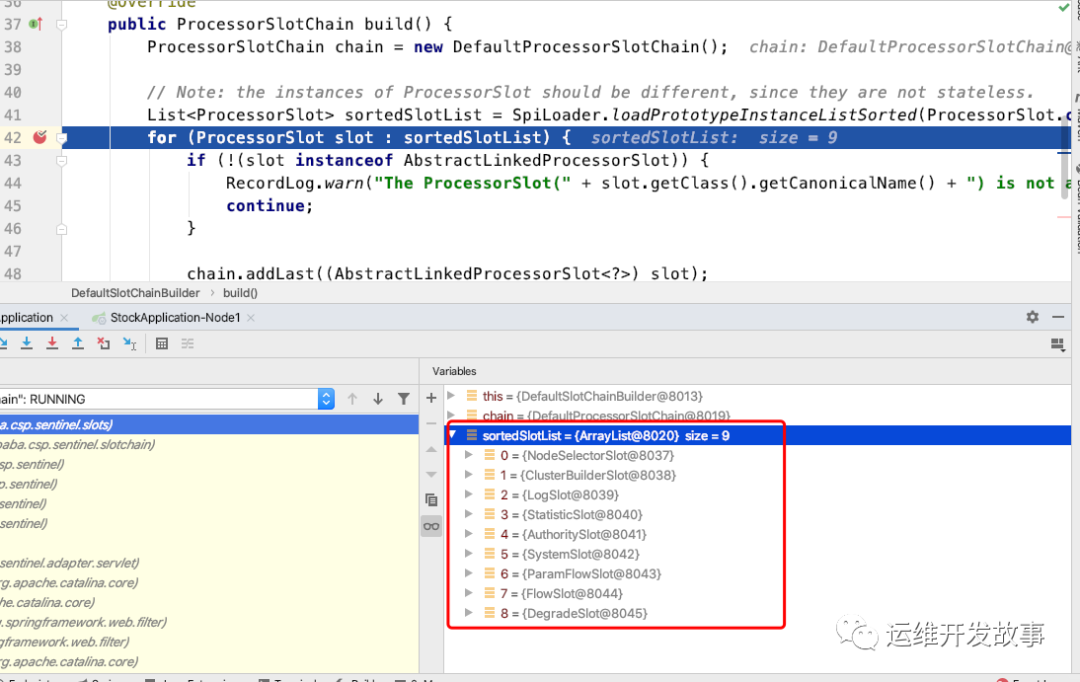

我们可以通过断点的方式来查看在 sortedSlotList 集合中所有的 solt 顺序如下图所示:

我们可以通过如下的顺序进行逐个的简单的分析一下

NodeSelectorSolt
CusterBuilderSolt
LogSlot
StatisicSlot
AuthoritySolt
SystemSolts
ParamFlowSolt
FlowSolt
DegradeSlot

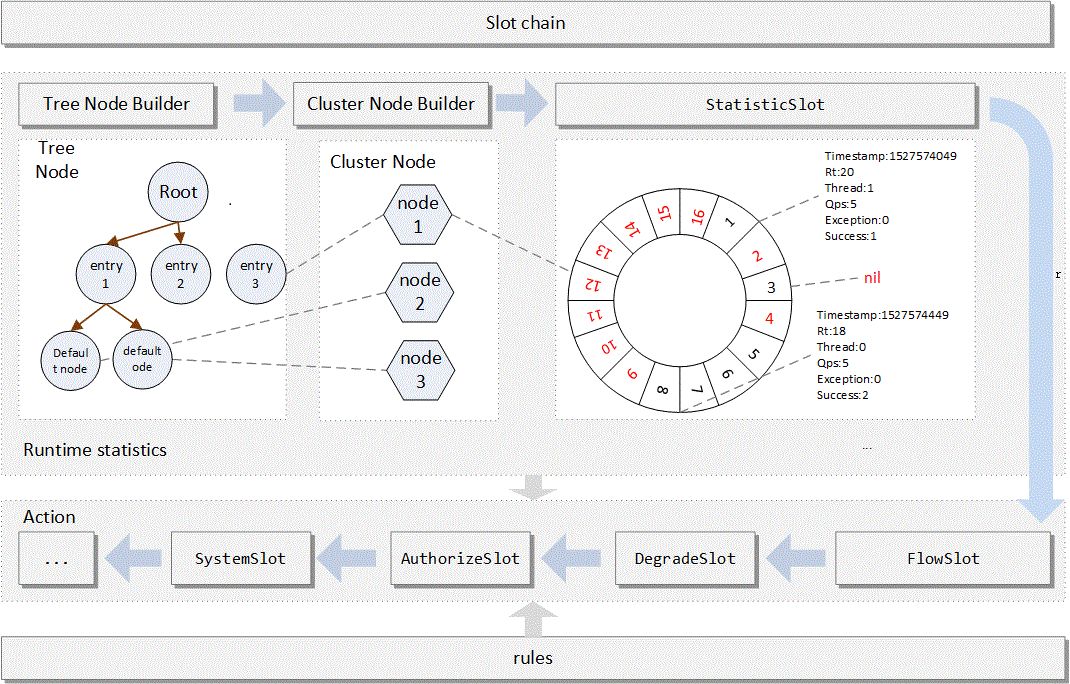

对于 Sentinel 的 Slot 流控协作流程可以参考官方给出的文档, 如下图所示：

FlowSolt 流控

通过 NodeSelectorSolt、CusterBuilderSolt、StatisicSlot 等一系列的请求数据处理，在 FlowSolt 会进入流控规则，所有的 Solt 都会执行 entry 方法, 如下所示

// FlowSolt 的 entry 方法
@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,
                  boolean prioritized, Object... args) throws Throwable {
  // 检查流量
  checkFlow(resourceWrapper, context, node, count, prioritized);
  fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

在后续的流程中，会执进行判断具体的流控策略，默认是快速失败，会执行 DefaultController 方法。

// DefaultController
@Override
public boolean canPass(Node node, int acquireCount, boolean prioritized) {
  // 当前资源的调用次数
  int curCount = avgUsedTokens(node);
  // 当前资源的调用次数 + 1 > 当前阈值
  if (curCount + acquireCount > count) {
    // 删减比分代码
    // 不通过
    return false;
  }
  // 通过
  return true;
}
private int avgUsedTokens(Node node) {
  if (node == null) {
    return DEFAULT_AVG_USED_TOKENS;
  }
  return grade == RuleConstant.FLOW_GRADE_THREAD ? node.curThreadNum() : (int)(node.passQps());
}

如果上面返回不通过会回到，那么会抛出 FlowException

public void checkFlow(Function<String, Collection<FlowRule>> ruleProvider, ResourceWrapper resource,
                      Context context, DefaultNode node, int count, boolean prioritized) throws BlockException {
  if (ruleProvider == null || resource == null) {
    return;
  }
  Collection<FlowRule> rules = ruleProvider.apply(resource.getName());
  if (rules != null) {
    for (FlowRule rule : rules) {
      if (!canPassCheck(rule, context, node, count, prioritized)) {
        // 流控规则不通过，会抛出 FlowException
        throw new FlowException(rule.getLimitApp(), rule);
      }
    }
  }
}

然后会在 StatisticSlot 中增加统计信息，最后会抛出给 SentinelResourceAspect 进行处理，完成流控功能。我们再来看看这个异常信息，如果是BlockException 异常，会进入 handleBlockException 方法处理，如果是其他的业务异常首先会判断是否有配置 fallback 处理如果有，就调用 handleFallback 没有就继续往外抛，至此完成流控功能

try {
  entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());
  Object result = pjp.proceed();
  return result;
} catch (BlockException ex) {
  return handleBlockException(pjp, annotation, ex);
} catch (Throwable ex) {
  Class<? extends Throwable>[] exceptionsToIgnore = annotation.exceptionsToIgnore();
  // The ignore list will be checked first.
  if (exceptionsToIgnore.length > 0 && exceptionBelongsTo(ex, exceptionsToIgnore)) {
    throw ex;
  }
  if (exceptionBelongsTo(ex, annotation.exceptionsToTrace())) {
    traceException(ex);
    return handleFallback(pjp, annotation, ex);
  }
  // No fallback function can handle the exception, so throw it out.
  throw ex;
}

DegradeSlot 降级

断路器的作用是当某些资源一直出现故障时，将触发断路器。断路器不会继续访问已经发生故障的资源，而是拦截请求并返回故障信号。

Sentinel 在 DegradeSlot 这个 Slot 中实现了熔断降级的功能，它有三个状态 OPEN 、HALF_OPEN、CLOSED 以ResponseTimeCircuitBreaker RT 响应时间维度来分析，断路器工作的过程。下面是一个标准断路器的工作流程：

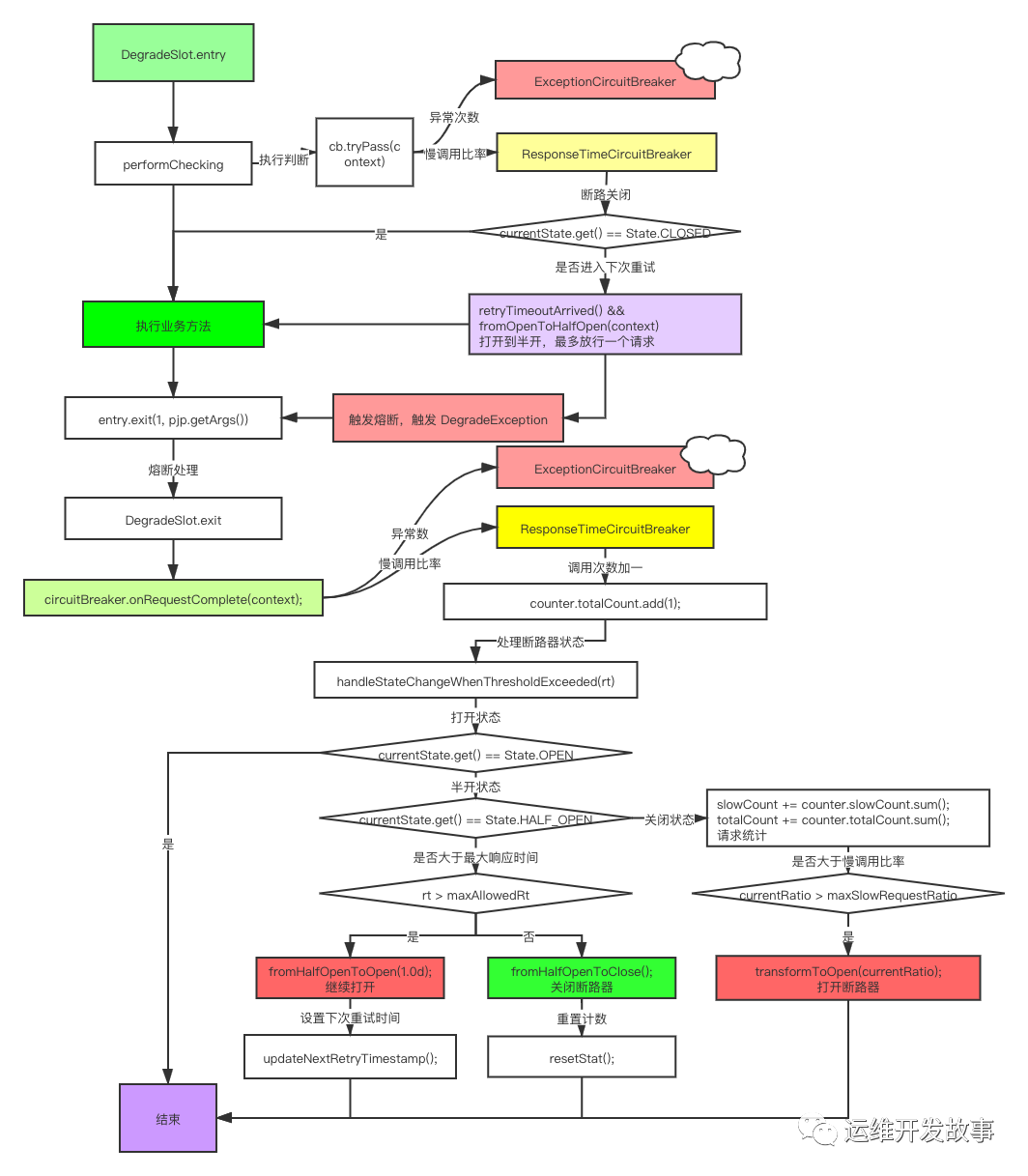

在 Sentinel 实现的源码过程如下图所示：

Sentinel 通过 Web 拦截器

Sentinel 在默认情况下，不使用 @ResourceSentinel 注解实现流控的时候， Sentinel 通过拦截器进行流控实现的。初始化类在 SentinelWebAutoConfiguration 它实现了 WebMvcConfigurer 接口，在 sentinelWebInterceptor 方法初始化 SentinelWebInterceptor 等 Bean。

@Bean
@ConditionalOnProperty(name = "spring.cloud.sentinel.filter.enabled",
                       matchIfMissing = true)
public SentinelWebInterceptor sentinelWebInterceptor(
  SentinelWebMvcConfig sentinelWebMvcConfig) {
  return new SentinelWebInterceptor(sentinelWebMvcConfig);
}

我们在 SentinelWebInterceptor 的核心方法 preHandle 中处理，这里面我们又可以看到 SphU.entry 熟悉的过程调用流控的责任链。由于逻辑都类似，此处不再多说。代码如下：

public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler)
  throws Exception {
  try {
    String resourceName = getResourceName(request);
    if (StringUtil.isEmpty(resourceName)) {
      return true;
    }
    if (increaseReferece(request, this.baseWebMvcConfig.getRequestRefName(), 1) != 1) {
      return true;
    }
    // Parse the request origin using registered origin parser.
    String origin = parseOrigin(request);
    String contextName = getContextName(request);
    ContextUtil.enter(contextName, origin);
    Entry entry = SphU.entry(resourceName, ResourceTypeConstants.COMMON_WEB, EntryType.IN);
    request.setAttribute(baseWebMvcConfig.getRequestAttributeName(), entry);
    return true;
  } catch (BlockException e) {
    try {
      handleBlockException(request, response, e);
    } finally {
      ContextUtil.exit();
    }
    return false;
  }
}
