在复杂的网络环境中，确定合适的路径是数据传输的关键环节，而网络层正是负责这一核心功能的网络协议栈层级。

相关概念

路由（Routing）：确定数据从源节点（如主机）到目标节点（如另一台主机或服务器）的最佳传输路径，并将数据沿着该路径转发的过程；

主机：配有 IP 地址，但是不进行路由控制的设备；

路由器：即配有 IP 地址，又能进行路由控制；

节点：主机和路由器的统称。

1. IP协议头格式

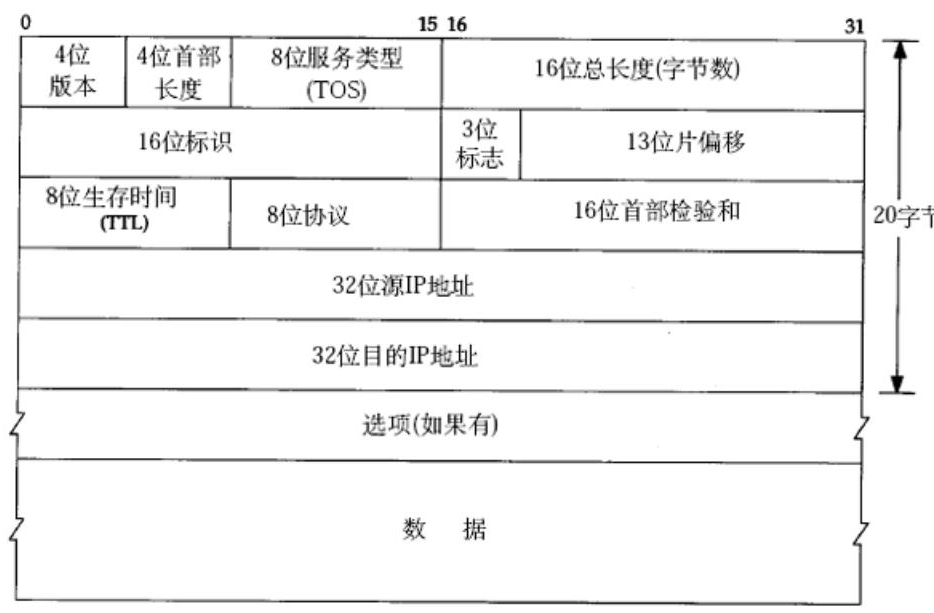

4 位版本号（version）：指定 IP 协议的版本，对于 IPv4 来说，就是 4。

4位头部长度：IP头部的长度是多少个32bit，4bit 表示最大的数字是 15，因此 IP 头部最大长度是 60 字节。

8 位服务类型（Type Of Service）：3 位优先权字段(已经弃用)，4 位 TOS 字段，和 1 位保留字段(必须置为 0)。4 位 TOS 分别表示：最小延时，最大吞吐量，最高可靠性，最小成本。这四者相互冲突，只能选择一个。对于 ssh/telnet 这样的应用程序，最小延时比较重要；对于 ftp 这样的程序, 最大吞吐量比较重要。

16 位总长度（total length）：IP 数据报整体占多少个字节。

16 位标识（id）：唯一的标识主机发送的报文。如果 IP 报文在数据链路层被分片了，那么每一个片里面的这个 id 都是相同的。

3 位标志字段：

- 第一位保留位表示目前未被使用（值为 0），仅作为预留，供未来可能的新功能扩展。

- 第二位置为1 表示禁止分片，这时候如果报文长度超过 MTU，IP 模块就会丢弃报文。

- 第三位表示"更多分片"，如果分片了的话，最后一个分片置为 0，其他是 1。类似于一个结束标记。

13 位分片偏移（framegament offset）：是分片相对于原始 IP 报文开始处以 8 字节为单位的偏移。

因此，实际偏移字节数 = 分片偏移字段的值 × 8 字节。因此，除了最后一个报文之外，其他报文的长度必须是 8 的整数倍（否则报文就不连续了）。

8 位生存时间（Time To Live，TTL）：数据报到达目的地的最大报文跳数，一般是 64。每次经过一个路由，TTL -= 1，一直减到 0 还没到达，那么就丢弃该数据包。这个字段主要是用来防止出现路由循环。

8 位协议：表示上层协议的类型

16 位头部校验和：使用 CRC 进行校验，来鉴别头部是否损坏。

32 位源地址和 32 位目标地址：表示发送端和接收端。

2.网络划分

IP 地址分为两个部分，网络号和主机号

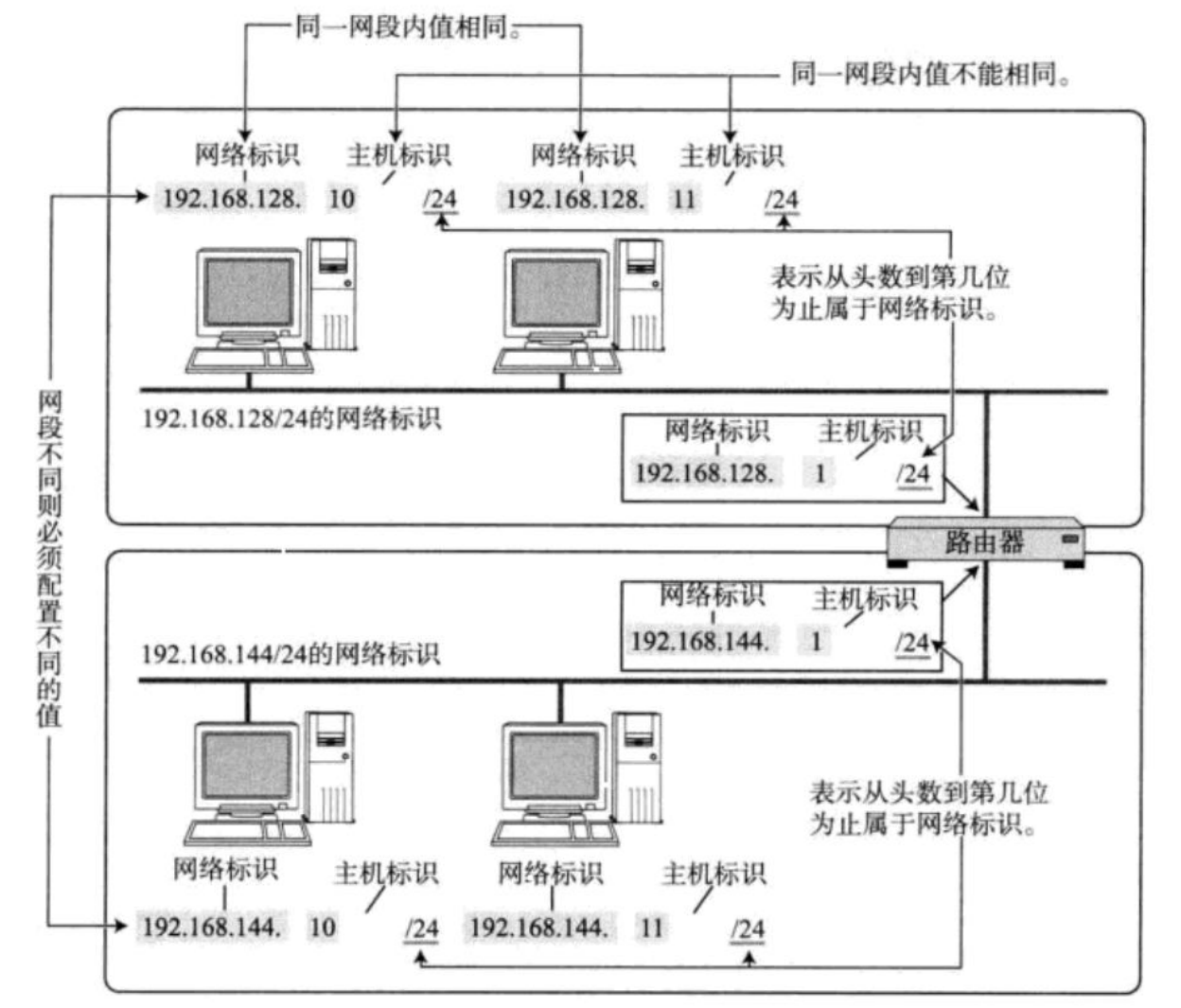

- 网络号：保证相互连接的两个网段具有不同的标识；

- 主机号：同一网段内，主机之间具有相同的网络号，但是必须有不同的主机号。

- 子网本质上是一个 “逻辑分组”：将网络号完全相同的主机归为同一子网，意味着这些主机在网络层属于 “同一个本地网络”，可以直接通信（无需经过路由器转发）。

- 如果在子网中新增一台主机，则这台主机的网络号和这个子网的网络号一致，但是主机号必须不能和子网中的其他主机重复。

通过合理设置主机号和网络号，就可以保证在相互连接的网络中，每台主机的 IP 地址都不相同。

手动管理子网内的 IP，是一个相当麻烦的事情，而 DHCP技术，能够自动的给子网内新增主机节点分配 IP 地址，避免了手动管理 IP 的不便。

一般的路由器都带有 DHCP 功能，因此路由器也可以看做一个 DHCP 服务器。

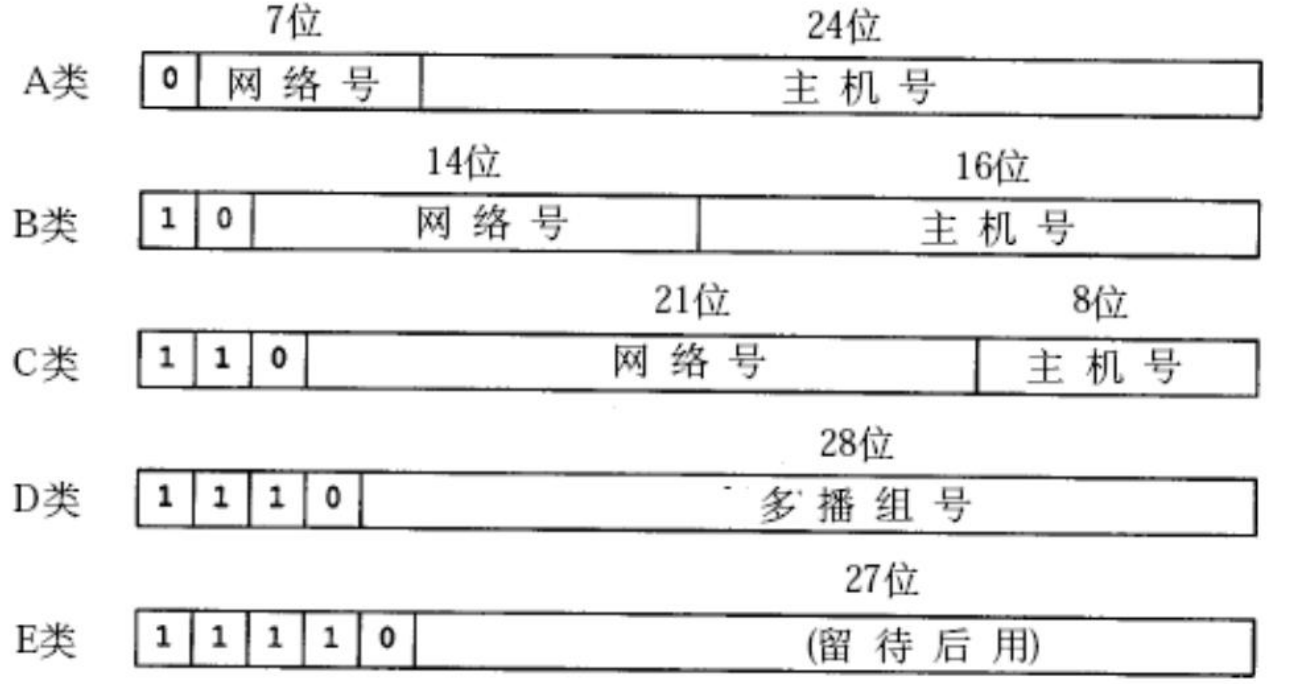

过去曾经提出一种划分网络号和主机号的方案，把所有 IP 地址分为五类，如下图所示 (该图出自[TCPIP])。

- A 类 0.0.0.0 到 127.255.255.255

- B 类 128.0.0.0 到 191.255.255.255

- C 类 192.0.0.0 到 223.255.255.255

- D 类 224.0.0.0 到 239.255.255.255

- E 类 240.0.0.0 到 247.255.255.255

但是这种划分方案存在明显缺陷：

（1）地址浪费严重：

- A 类地址（网络号 8 位）支持 1600 多万台主机 / 子网，但实际中几乎没有组织需要如此多的主机，导致大量地址闲置。

- B 类地址（网络号 16 位）支持 65534 台主机 / 子网，成为多数中型组织的首选，结果 B 类地址很快耗尽，而 A 类地址仍有大量剩余。

（2）灵活性不足：

分类划分强制网络号长度固定（A 类 8 位、B 类 16 位、C 类 24 位），无法根据组织规模灵活调整子网大小。例如，一个需要 1000 台主机的组织，只能申请 B 类地址（浪费 6 万多地址），而 C 类地址（最多 254 台主机）又不够用。

针对这种情况提出了新的划分方案，称为 CIDR（Classless Interdomain Routing）。

CIDR 通过 子网掩码 + 无类别划分 解决了上述问题，核心规则如下：

1. 子网掩码：明确网络号与主机号的边

- 子网掩码是 32 位二进制数，格式为 “连续的 1 + 连续的 0”（1 表示网络号部分，0 表示主机号部分）。例如：255.255.255.128（二进制11111111 11111111 11111111 10000000）。

- 通过 IP 地址与子网掩码的 按位与 运算，可直接得到网络号。

2. 无类别划分：网络号长度可变

- 彻底抛弃 A/B/C 类的固定网络号长度，网络号可以是任意位数（1-30 位，因为主机号至少需要 2 位，支持 2 台主机）。

- 表示方法：IP地址/网络号位数（称为 “CIDR 记法”）。例如：192.168.1.0/25 表示网络号为 25 位（子网掩码前 25 位为 1），主机号为 7 位（支持 126 台主机）。

可见，IP 地址与子网掩码做与运算可以得到网络号，主机号从全 0 到全 1 就是子网的地址范围；

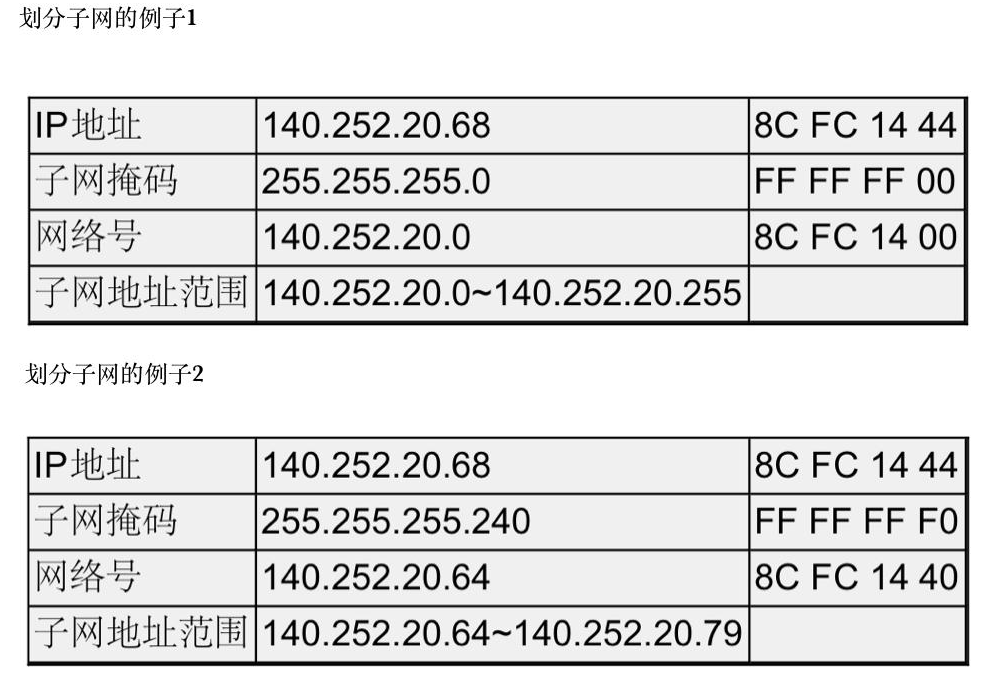

IP 地址和子网掩码还有一种更简洁的表示方法，例如 140.252.20.68/24，表示 IP 地址为140.252.20.68，子网掩码的高 24 位是 1，也就是 255.255.255.0。

特殊的IP地址

将 IP 地址中的主机地址全部设为 0，就成为了网络号，代表这个局域网；

将 IP 地址中的主机地址全部设为 1，就成为了广播地址，用于给同一个链路中相互连接的所有主机发送数据包；

127.*的 IP 地址用于本机环回（loop back）测试，通常是 127.0.0.1。

3.私有和公网IP地址

如果一个组织内部组建局域网，IP 地址只用于局域网内的通信，而不直接连到 Internet 上，理论上使用任意的 IP 地址都可以，但是 RFC 1918 规定了用于组建局域网的私有 IP 地址：

10.*：前 8 位是网络号，共 16,777,216 个地址

172.16.*到 172.31.*：前 12 位是网络号，共 1,048,576 个地址

192.168.*：前 16 位是网络号，共 65,536 个地址

包含在这些范围中的，都成为私有 IP，其余的则称为全局 IP（或公网 IP）。

一、家用路由器的IP配置与子网层级

家用路由器是“连接内网与外网的桥梁”，其双IP（LAN口+WAN口）设计是实现这一功能的关键：

1. LAN口IP（子网IP，Local Area Network）：内网的网关地址

- 通常为 192.168.1.1 或 192.168.0.1，是路由器为内网（LAN侧）分配的IP，作为子网内所有主机的“出口网关”。

- 子网内的主机（手机、电脑等）通过DHCP自动获取IP（如192.168.1.2、192.168.1.3），这些IP必须唯一（避免冲突），且网络号与LAN口IP一致（同属 192.168.1.0/24 子网）。

2. WAN口IP（Wide Area Network）：连接上层网络的身份标识

- 由运营商动态分配（少数情况为固定公网IP），属于运营商路由器的子网。例如，家用路由器的 WAN口IP 可能是 100.64.xx.xx（运营商内网）或 223.xx.xx.xx（公网IP）。

- 此时，家用路由器本身成为运营商子网中的一个“主机”，与其他家庭的路由器共享运营商的网络资源。

二、子网IP的“重复性”与网络隔离

- 子网内唯一，子网间可重复：

不同家庭的路由器 LAN口IP（如 192.168.1.1）可以完全相同，因为它们属于彼此隔离的子网（物理或逻辑上不直接互通）。子网内的主机IP（如`192.168.1.5`）仅在本子网内有意义，跨子网时会被 NAT替换，因此无需担心全网冲突。

三、NAT 技术（Network Address Translation）：内网访问外网的 “地址翻译器”

当子网内的主机（如192.168.1.2）访问外网（如 www.baidu.com 的公网 IP 180.101.50.242）时，NAT 的工作流程如下：

出站时替换源 IP：

主机发送的数据包源 IP 为192.168.1.2，经路由器时，NAT 将源 IP 替换为路由器的 WAN 口 IP（如100.64.1.10），并记录 “192.168.1.2:端口 ↔ 100.64.1.10:端口” 的映射关系。

入站时还原目标 IP：

外网服务器的响应数据包目标 IP 为100.64.1.10，路由器收到后，通过映射关系将目标 IP 还原为192.168.1.2，转发给内网主机。

家用路由器通过“双IP+NAT”机制，实现了内网（子网）与外网的隔离与通信：LAN口管理内网主机，WAN口连接上层网络，NAT负责地址转换，既解决了公网IP短缺问题，又保障了内网安全。而公网服务器的核心是拥有“可被全网访问的IP”，这也是云服务器能提供公共服务的基础。

4. 路由

路由：确定数据从源节点（如主机）到目标节点（如另一台主机或服务器）的最佳传输路径，并将数据沿着该路径转发的过程。

一、路由的本质：基于路由表的“逐跳决策”

IP数据包的传输并非直接从源主机“直达”目标主机，而是像“接力赛”一样，通过多个路由器（节点）逐跳转发。每一跳的决策依据是节点（路由器或主机）内部的路由表，它相当于节点的“地图”，记录了“到达某目标网络应走哪条路”的规则。

二、路由表的核心要素与作用

路由表通常包含以下关键信息：

Destination：目的网络地址（如192.168.56.0），表示要到达的网络。
Genmask：子网掩码（如255.255.255.0），用于计算目的IP的网络号。
Gateway：下一跳地址（如192.168.10.1），表示数据包应转发给哪个路由器。
Iface：发送接口（如eth0、eth1），表示从哪个网络接口发送数据包。
Flags：（标志） - U：条目有效；- G：需要通过路由器（下一跳是路由器IP）；-无G：目标网络与本机直接相连，可直接通信。 |

作用：当节点收到数据包时，会用目的IP与路由表中各条目的子网掩码做“按位与”运算，得到目的网络号，再匹配路由表中的`Destination`，从而确定转发方向。

三、转发过程详解

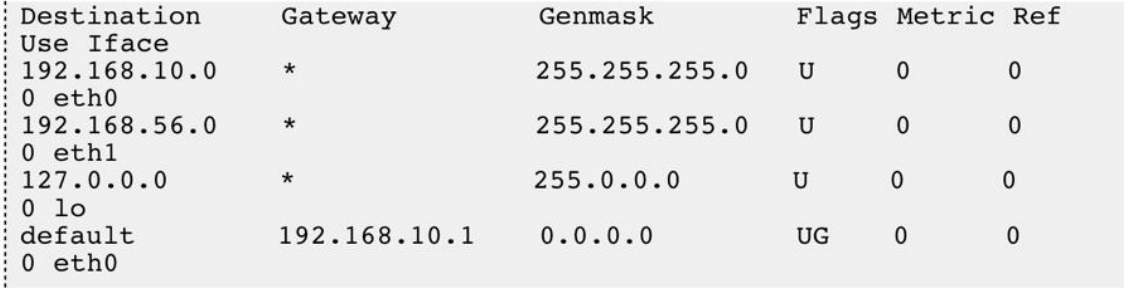

假设某主机上的网络接口配置和路由表如下：
