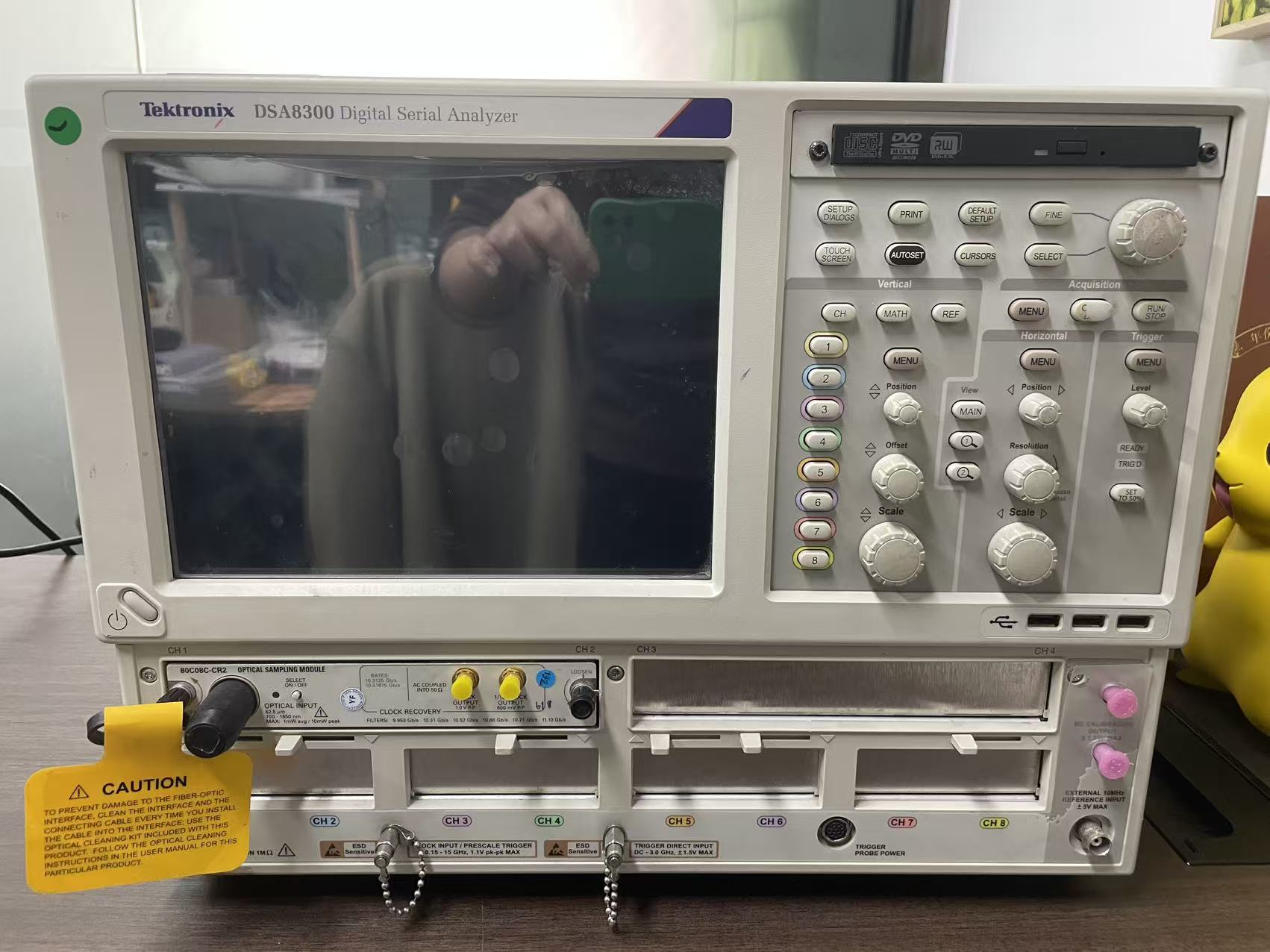

泰克 DSA8300 数字采样示波器

DSA8300是泰克（Tektronix）推出的数字采样示波器，主要用于高速通信和数据传输领域的信号分析与测试。

其核心性能包括电接口带宽>70 GHz、光接口带宽>80 GHz，采样率蕞高达300 kS/s，支持NRZ、RZ及PAM4信号的自动测量与行业标准模板测试。

设备采用模块化设计，提供6个插槽以灵活配置电接口、光接口模块，支持从155 Mb/s到400G PAM4的光数据速率测试。

关键特性包括超低时基抖动（多通道同时采集时典型值425 fs）、16位垂直分辨率（电接口分辨率<20 μV LSB）以及高测试吞吐量编程接口（IEEE-488/以太网）。在光通信、串行数据链路分析及器件检定等场景中广泛应用。

DSA8300 数字串行分析仪为开发和测试采用几千兆位数据传输技术的通信、计算机和消费电子提供了用途广泛的工具。它可以用来对这些产品中使用的器件、模块和系统的光接口和电接口发射机进行检定及一致性验证。

此外，DSA8300 特别适合电接口信号路径检定，包括封装、PCB 或电缆。由于杰出的带宽、信号保真度及可扩展性的模块化架构，DSA8300 为当前和新兴串行数据技术提供了超强性能的 TDR 和互连分析能力、准确的信号损伤分析能力以及 BER 计算功能。

应用领域
光通信测试：适用于短程到远程光接口通信标准的测试和检定，包括100G、400G等高速光模块的测试。
电通信测试：支持高速电接口的测试，如背板、连接器和芯片的信号完整性分析。
串行数据网络分析：能够对串行数据链路进行详细的信号路径分析，预测信号损耗、抖动和串扰，确保系统可靠运行。
