居民住房实施智能家居所需要掌握的基础电路设计思路

现在各用户在装修时，很流利在家中实施各类智能化控制和智能化家居。以下是针对智能家居装修的电路设计指南，重点包含回路划分、电流计算及保护设备选型，结合行业标准和实际需求给出具体数值：

------

一、智能家居电路设计原则

  1. 分区独立回路

      • 每功能区域单独设回路，避免设备干扰或过载跳闸影响全屋

  2. 80%负载规则

      • 回路最大电流 ≤ 断路器额定电流 × 80%（预留20%安全冗余）

  3. 强弱电分离

      • 强弱电线管间距 ≥ 30cm，交叉处包锡箔纸防干扰

------

二、核心回路设计参数表

1。电线和线管

项目	要点	是否达标	必要性
电线	建议选硬线(BV线)		尽量达标
	包装整齐，合格证齐全		必须达标
	有3C认证，电线的生产日期最好在三年内		必须达标
	内芯色泽光亮，弯折时较柔软		必须达标
	测量内芯直径，防止内芯缩水		必须达标
	称整卷重量，防止长度缩水		必须达标
	电线胶皮火烧有阻燃效果，用力扯不破		必须达标
	胶皮上的字迹清晰，标识有相关型号、品牌		必须达标
线管	选择PVC管		必须达标
	保证冷弯不断裂，方便后期走线		必须达标

2。配电箱（强电箱）的选择与安装

项目	要点	是否达标	必要性

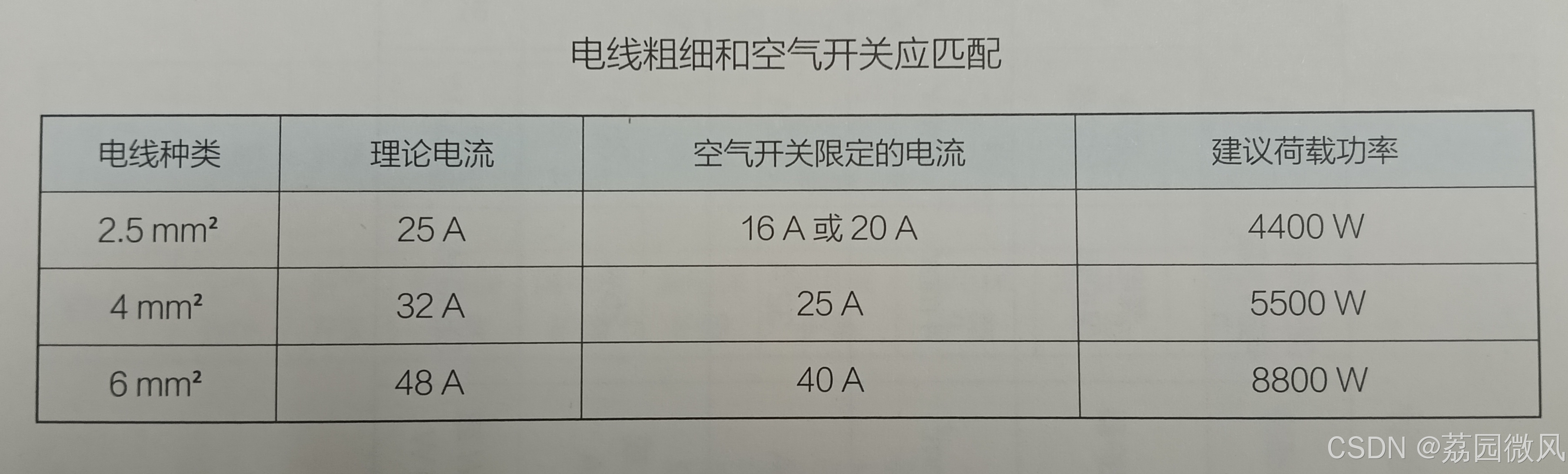

回路设计	2.5mm²电线配16A或20A空气开关		必须达标
	4mm²电线配25A空气开关		必须达标
	6mm²电线配32A或40A空气开关		必须达标
断路器	不带T键的是空气开关，过载或短路时自动切断回路		必须达标
	带T键的是漏电保护器，漏电时能迅速跳闸		必须达标
	若预算低，则卫生间和总闸使用漏电保护器		必须达标
	若预算高，则人体能接触的分路都使用漏电保护器		尽量达标
	空间小可以用紧凑型漏电保护器		尽量达标
断路器选购	家装一般使用1P、1P+N和2P断路器		必须达标
	一体式前盖设计防止电弧溢出		尽量达标
	30mA的漏电保护器，动作时间要小于0.1s		必须达标
断路器安装	做接地保护，不能使用横截面积小于4mm²的电线		必须达标
	接线要牢固，不能虚接		必须达标
配电箱选购	选择厚度不小于1mm的镀锌钢板		尽量达标
	有具体的烟雾测试报告		尽量达标
	盖板选择塑料材质		尽量达标
	宽度有限，可以选择上下双排设计		尽量达标
配电箱安装	离地至少1.5m		必须达标
	保证配电箱箱盖方便开启		必须达标
	所有回路都要用贴纸标识清楚		必须达标

（1）回路设计

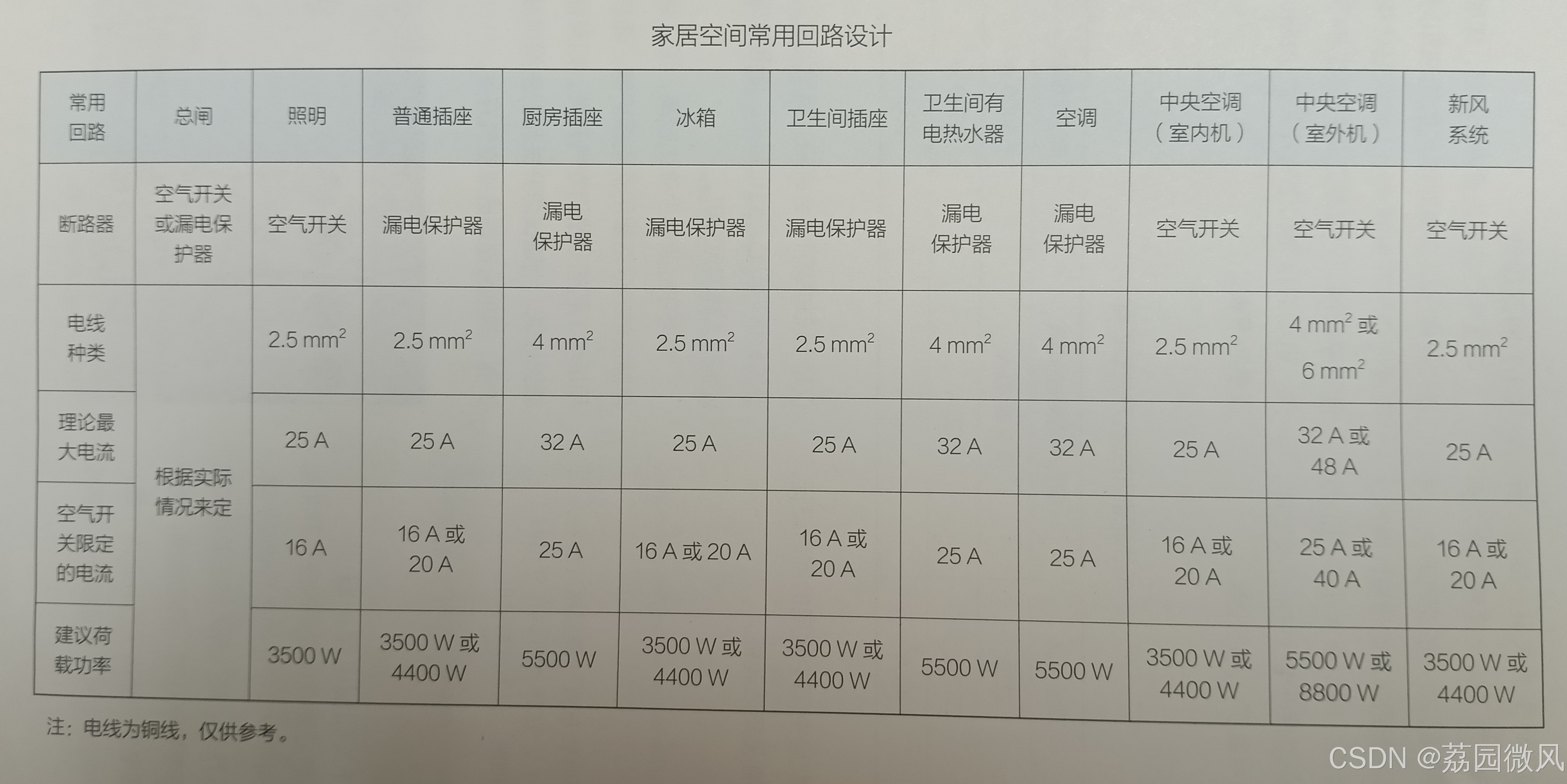

（2）家居空间中常用的回路设计，可以根据实际情况灵活调整

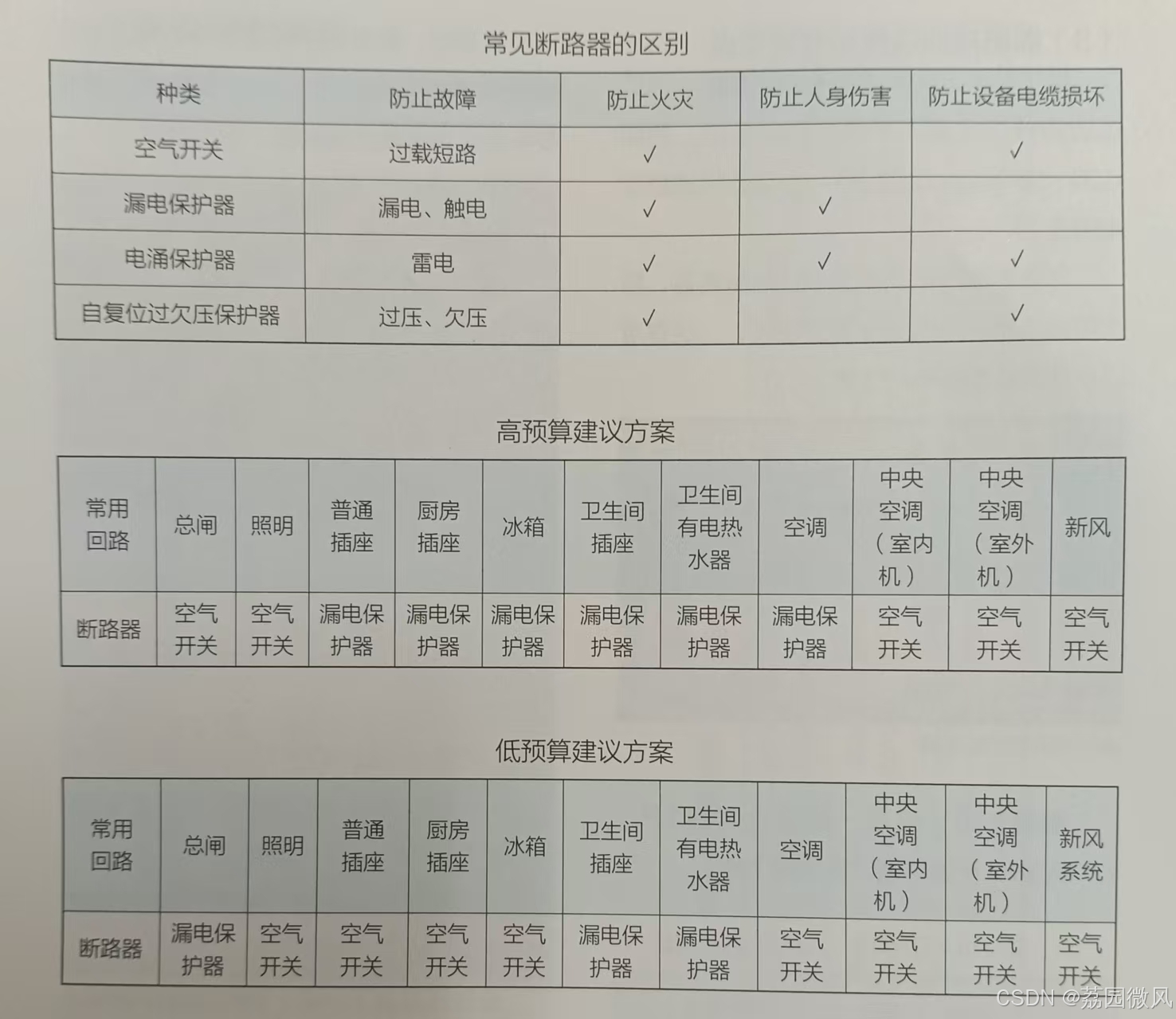

（3）断路器方案

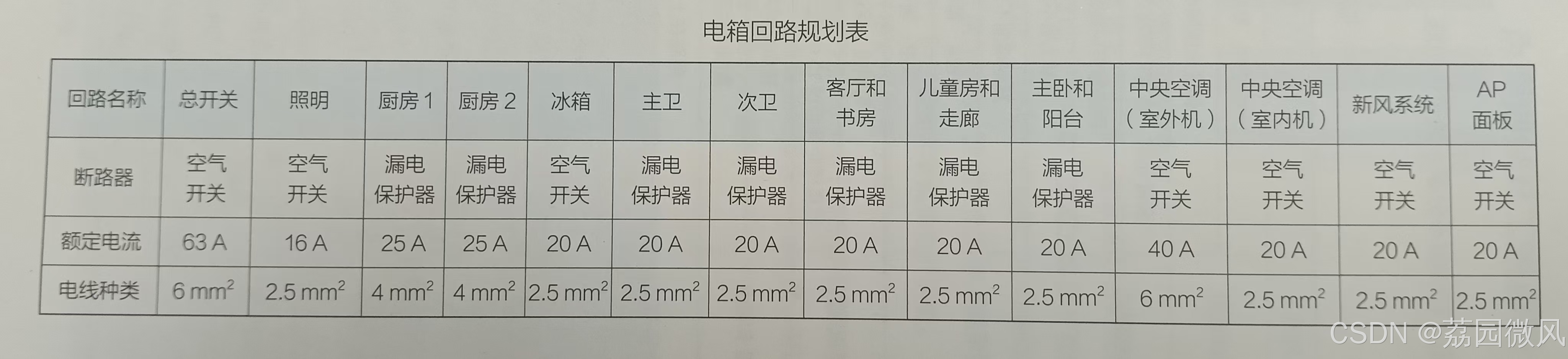

（4）配电箱回路

3。强电施工及验收要点

项目	要点	是否达标	必要性
			尽量达标
电线选购	火线红色、零线蓝色、维线双色
			必须达标
	保证全屋同类线的颜色一致
			必须达标
电线铺设	套管理墙，16管内不超3根线，20管内不超4根线
	同线管内只能是同一回路的导线		必须达标
开槽规范	混凝土墙不超过30cm宽		必须达标
			尽量达标 尽量达标 尽量达标 尽量达标
	其他墙面不超过50cm宽
	宽度：管径加10mm
	深度：管径加15mm		尽量达标
就近铺线	可斜拉，保证电线可以抽拉
	若直线距离超过15m或三个直角弯，则应设计分线盒
管卡间距	转角间距不超过15cm		必须达标
	直线间距不超过80cm		必须达标
水电相交	电路在上，水路在下		必须达标
	厨房、卫生间水电路尽量走顶		尽量达标
管线出墙	吊顶灯线用螺纹管保护		必须达标
	其他线路用黄蜡管保护		必须达标
安装接线盒	接线盒和线管用锁母固定		必须达标
	接线盒中预留10cm左右长的电线		必须达标
	接线盒使用盖板保护		尽量达标
	建议选择86型接线盒		尽量达标
接线原则	线管内无接头，在接线盒中接线		必须达标
线径匹配	同回路及断点改造必须同线径		必须达标
预留活线	抽拉接线盒中的电线，保证电线都是活线		尽量达标
电路检测	使用兆欧表绝缘检测，防止短路或断路		尽量达标
	用相位仪检测插座		必须达标

项目	要点	是否达标	必要性
			尽量达标
电线选购	火线红色、零线蓝色、维线双色
			必须达标
	保证全屋同类线的颜色一致
			必须达标
电线铺设	套管理墙，16管内不超3根线，20管内不超4根线
	同线管内只能是同一回路的导线		必须达标
开槽规范	混凝土墙不超过30cm宽		必须达标
			尽量达标 尽量达标 尽量达标 尽量达标
	其他墙面不超过50cm宽
	宽度：管径加10mm
	深度：管径加15mm		尽量达标
就近铺线	可斜拉，保证电线可以抽拉
	若直线距离超过15m或三个直角弯，则应设计分线盒
管卡间距	转角间距不超过15cm		必须达标
	直线间距不超过80cm		必须达标
水电相交	电路在上，水路在下		必须达标
	厨房、卫生间水电路尽量走顶		尽量达标
管线出墙	吊顶灯线用螺纹管保护		必须达标
	其他线路用黄蜡管保护		必须达标
安装接线盒	接线盒和线管用锁母固定		必须达标
	接线盒中预留10cm左右长的电线		必须达标
	接线盒使用盖板保护		尽量达标
	建议选择86型接线盒		尽量达标
接线原则	线管内无接头，在接线盒中接线		必须达标
线径匹配	同回路及断点改造必须同线径		必须达标
预留活线	抽拉接线盒中的电线，保证电线都是活线		尽量达标
电路检测	使用兆欧表绝缘检测，防止短路或断路		尽量达标
	用相位仪检测插座		必须达标

------

三、智能设备特殊设计

  1. 零线预留

      • 所有开关盒内必须预埋零线（传统布线仅火线），否则无法支持多数智能开关

  2. 弱电强化

      • 全屋部署六类屏蔽网线（Cat6），每个房间预留2个网口，支持POE供电摄像头

  3. 回路增容

      • 电动车充电桩需单独设32A回路（7kW充电桩），导线用10mm² BV线

------

四、开关问题

以下是装修中开关类型（“控”与“开”概念）的详细解析，结合物理结构及智能场景说明：

------

1、核心概念：区分“控”与“开”

【表格】
 术语    定义    示例场景
几控    同一灯具被几个位置的开关控制    卧室主灯：门口开关和床头开关均可独立开关此灯 → 双控开关（2个开关控制1盏灯）23
几开    一个开关面板可控制几组灯具    门口开关：按键1控制主灯，按键2控制筒灯，按键3控制灯带 → 三开开关（1个开关控制3组灯）24

------

2、机械开关的物理实现方式

 单控开关

  • 结构：1组触点，仅1个控制点（火线输入→输出至灯具）

  • 用途：无需多地控制的场景（如阳台独立灯、储物间灯）

  • 布线示意：

配电箱火线 → 开关进线端 → 开关出线端 → 灯具 → 零线

 双控/多控开关

  • 结构：

      • 双控开关：3个接线端（L火线进、L1出线1、L2出线2），通过2个开关联动改变电路通断

      • 多控开关：串联在双控开关之间，实现≥3地控制（如楼梯三层控制同一灯）

  • 布线逻辑（以双控为例）：

火线→开关A的L端 → A的L1/L2→双控线→开关B的L1/L2→B的L端→灯具→零线

  • 典型场景：

      • 卧室（门口+床头双控主灯）

      • 走廊（两端控制筒灯）

 多开开关

  • 结构：面板集成多个独立开关模块，每个按键控制1路灯具

  • 接线特点：

      • 1根火线进总线，分多路输出至不同灯具

      • 按键数=控制灯具组数（如三开开关有3路输出）

  • 场景：

      • 玄关：一键控制入户灯/鞋柜灯/装饰灯带

      • 客厅：分区控制主灯/射灯/氛围灯

------

3、智能开关的变革设计

 颠覆传统多控布线

  • 传统双控缺陷：需预埋双控线，改造难度大

  • 智能方案：

      • 主开关接零火线（保持常电）

      • 副开关用无线开关（无需布线），通过Zigbee/WiFi与主开关联动

      • 示例：

graph LR
    配电箱 --零火线--> 智能主开关 --> 主卧灯
    无线开关 --无线信号--> 智能主开关

→ 床头无线开关实现双控，省去布线成本<x-preset class="no-tts reference-tag disable-to-doc" data-index="4">4</x-preset>

多开智能开关的扩展性

  • 物理按键：三开开关可独立控制3组灯（如主灯/射灯/窗帘）

  • 智能联动：

      • 单按键支持场景触发（如“观影模式”：关主灯+开氛围灯+降窗帘）

      • 语音/APP控制：超越物理按键限制

------

4、避坑指南

  1. 机械开关选型：

      • 双控场景需成对购买专用开关（单控开关无法改装双控）

      • 潮湿区（浴室/阳台）选IP54防水开关

  2. 智能开关要点：

      • 零线必备：零火版智能开关支持功率＞2000W，单火版仅支持≤800W且易导致低功率灯具闪烁

      • 协议选择：大功率设备（空调/热水器）用Zigbee协议，避免WiFi过热

------

5、终极方案对比表

【表格】
 类型    控制逻辑    适用场景    智能改造难度
机械双控    两地控制1灯    未预埋智能线的旧房    ★★★☆☆（需凿墙）
无线双控    主开关+无线副开关    精装房/智能升级    ★☆☆☆☆（免布线）4
三开开关    1开关控制3组独立灯具    多功能区集中控制（如客厅）    ★★☆☆☆（需预埋多路线）

提示：新装修建议全屋预留零线，智能开关首选零火版（兼容性与安全性最优）。

------

通过精细化回路设计和安全冗余预留，可兼顾智能设备稳定性与用电安全。建议在水电改造阶段完成线路敷设，后期通过中控系统（如HomeAssistant）实现场景联动。
