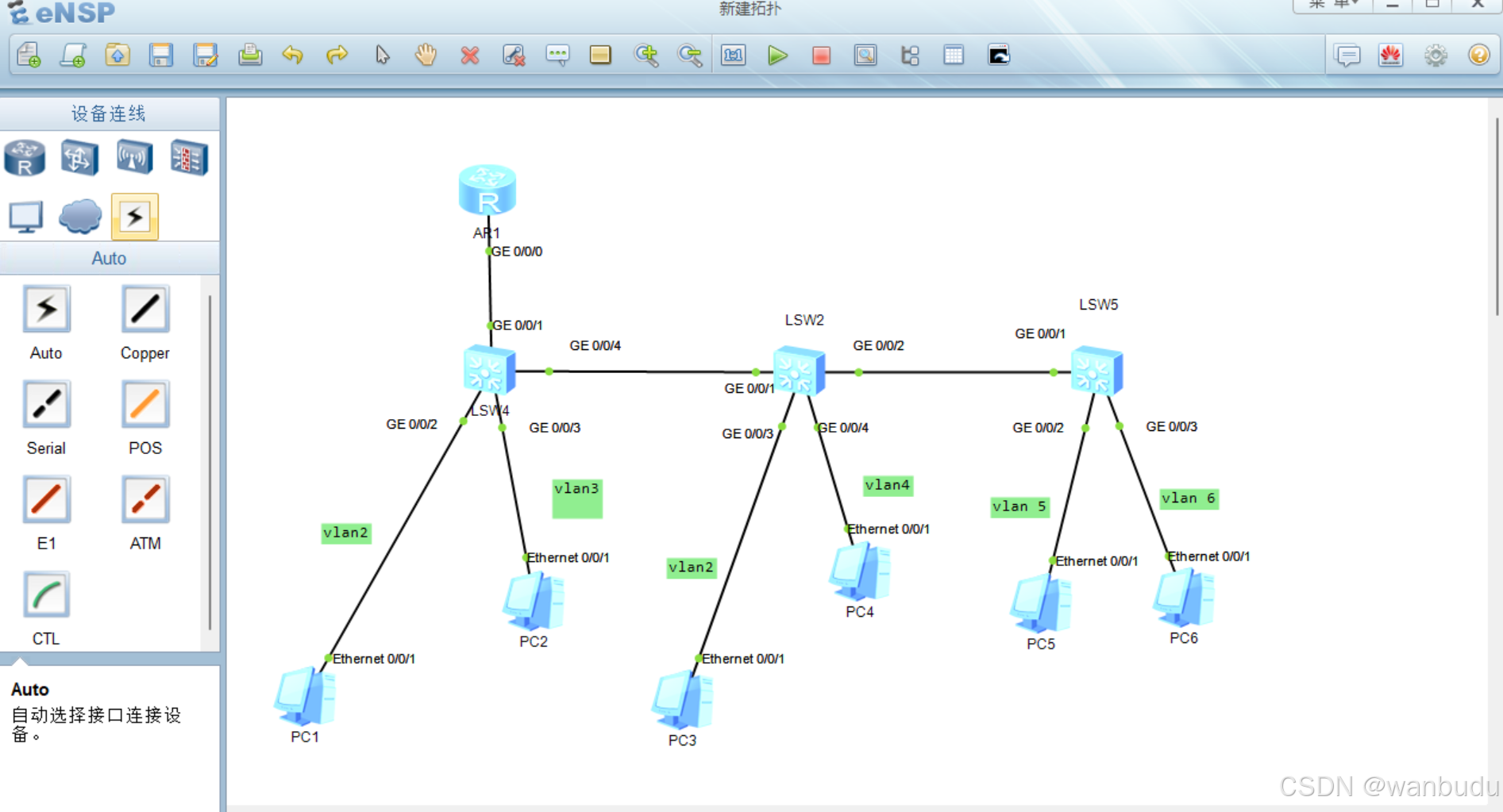

VLAN综合实验拓扑配置

1.实验要求

pc1和pc3所在接口为access接口，属于vlan2

pc2/4/5/6处于同一网段其中pc2可以访问pc4/5/6

pc4可以访问pc5不能访问pc6

pc5不能访问pc6

pc1/3和pc2/4/5/6不在一个网段，且可以正常通讯

所有pc通过DHCP获取IP地址，且pc1/3可以正常访问pc2/4/5/6

2.实验步骤

1.在交换机中创建VLAN，配置定义每个接口链路类型并且绑定VLAN

2.因为pc2需要访问pc4/5/6所以需要放通多股vlan且不带标签，则需配置为混杂接口。先将接口划分到vlan3中  [sw1-GigabitEthernet0/0/3]port hybrid pvid vlan 3，

在定义接口可以放通哪些vlan.[sw1-GigabitEthernet0/0/3]port hybrid untagged vlan 2 3 4 5 6

3.每个交换机都按照如此分析

4.由于题目要求pc间有的可以访问有的不可以访问则需要划分vlan

3.实验要求实现

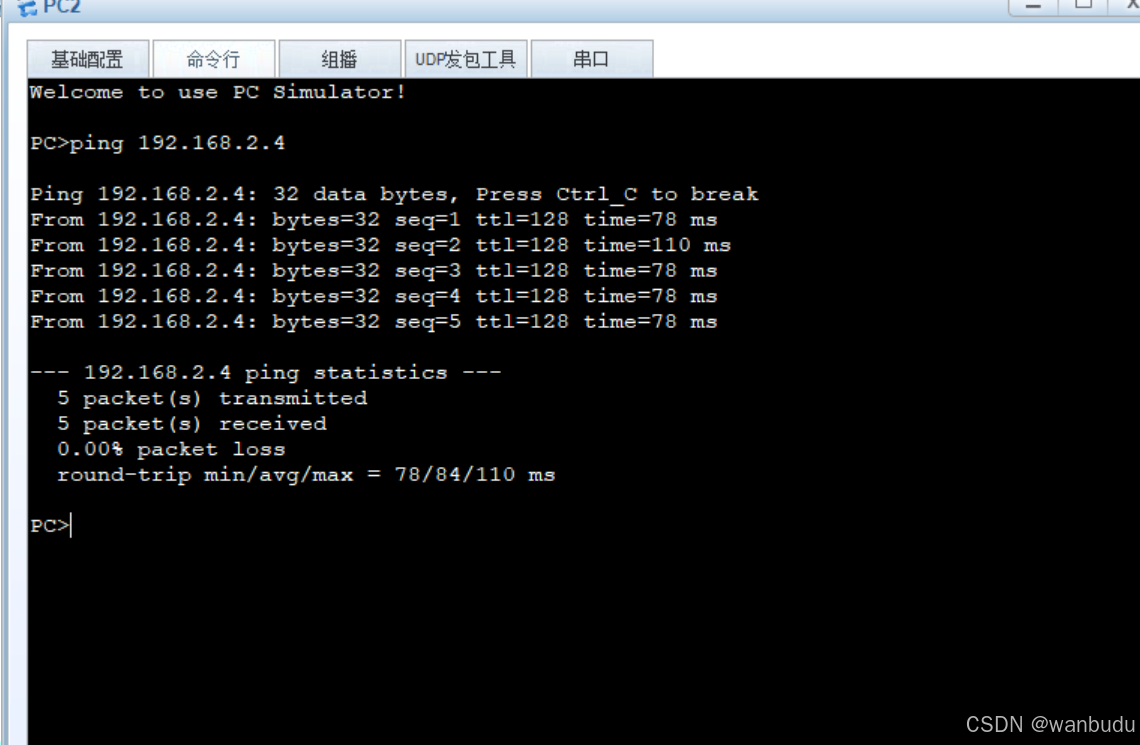

pc2可以访问4.5.6

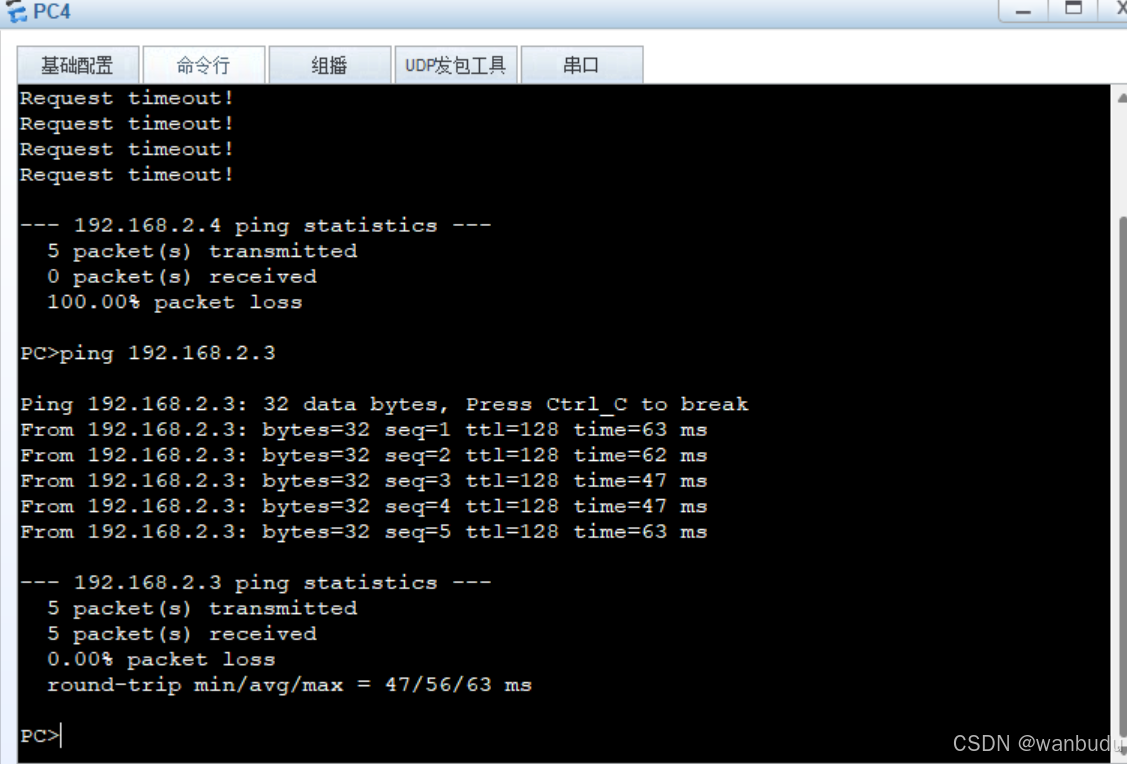

pc4可以访问pc5不能访问pc6

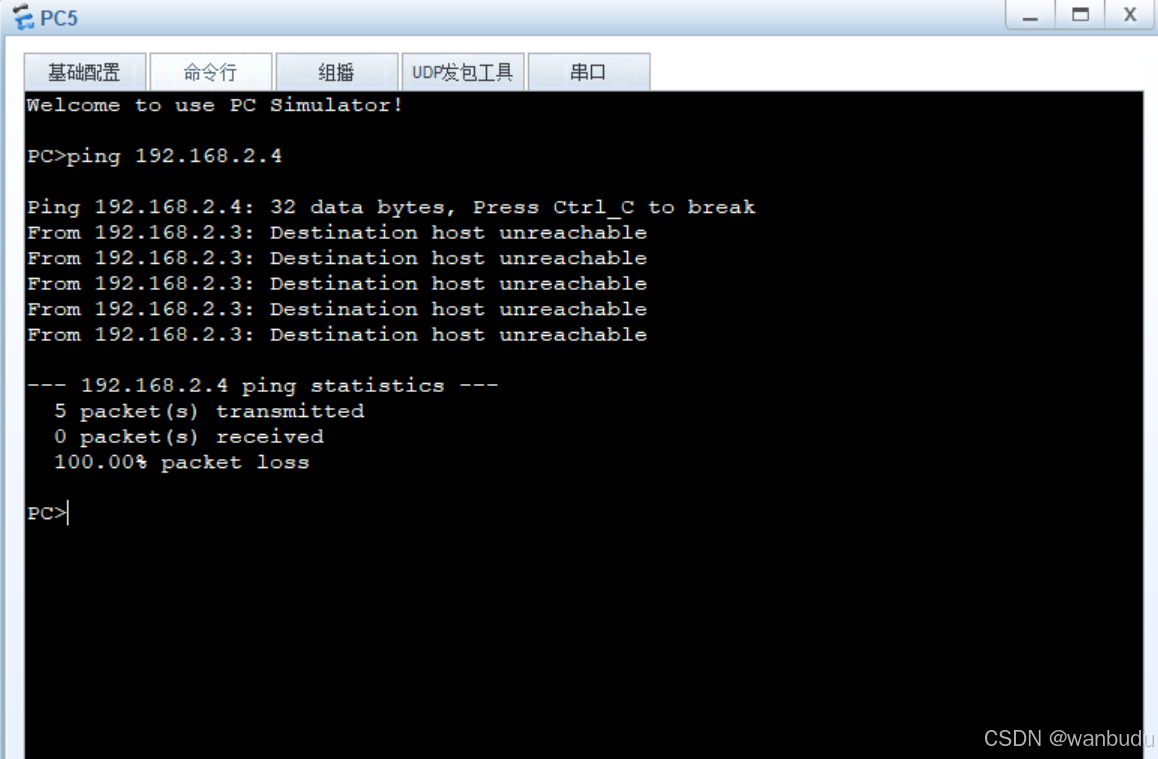

pc5不能访问pc6

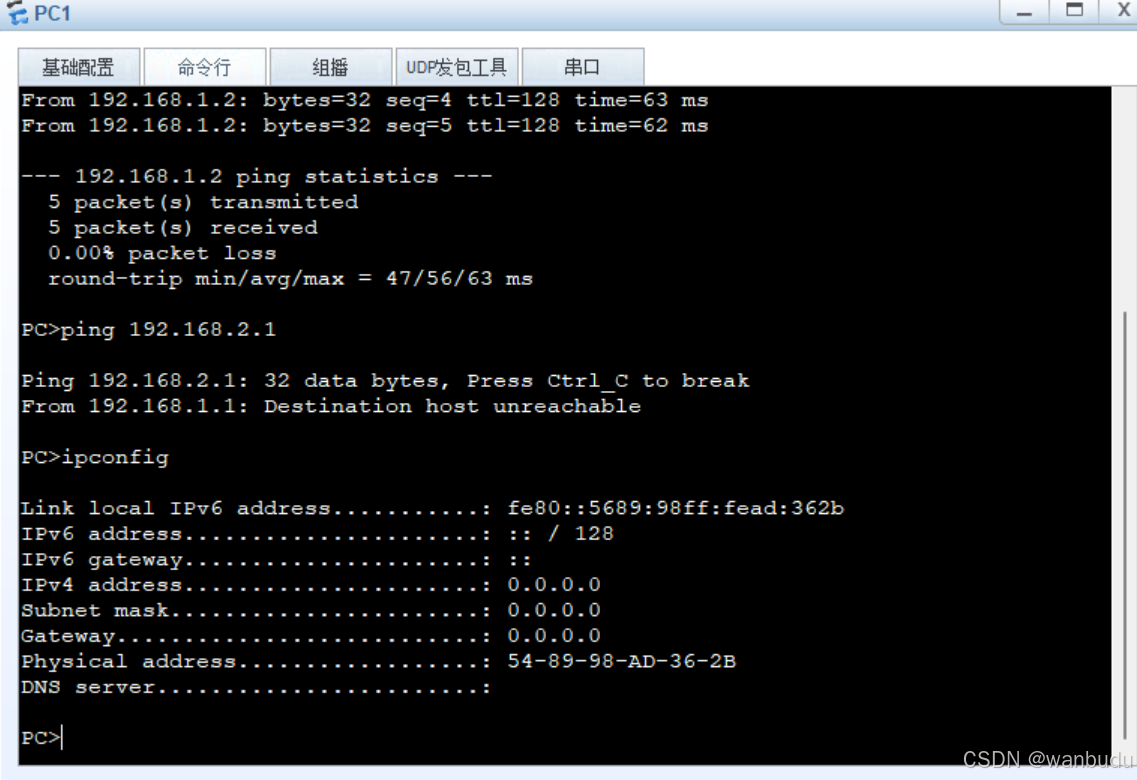

4.如何实现所有pc通过DHCP获取IP地址，且pc1/3可以正常访问2/4/5/6

1.

2.分别进入路由器的物理接口和子接口创建两个地址池，分别给1.0网段和2.0网段下发IP地址
