xilinx mpSoc 开发工具

最新推荐文章于 2025-03-31 11:15:06 发布
原创 最新推荐文章于 2025-03-31 11:15:06 发布 · 799 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#深度学习 #MPSOC

本文针对ZCU104开发资料稀缺的问题，总结了MPSOC及Xilinx SOC开发流程，并通过一张图直观展示各开发工具间的关系，为初学者提供指导。

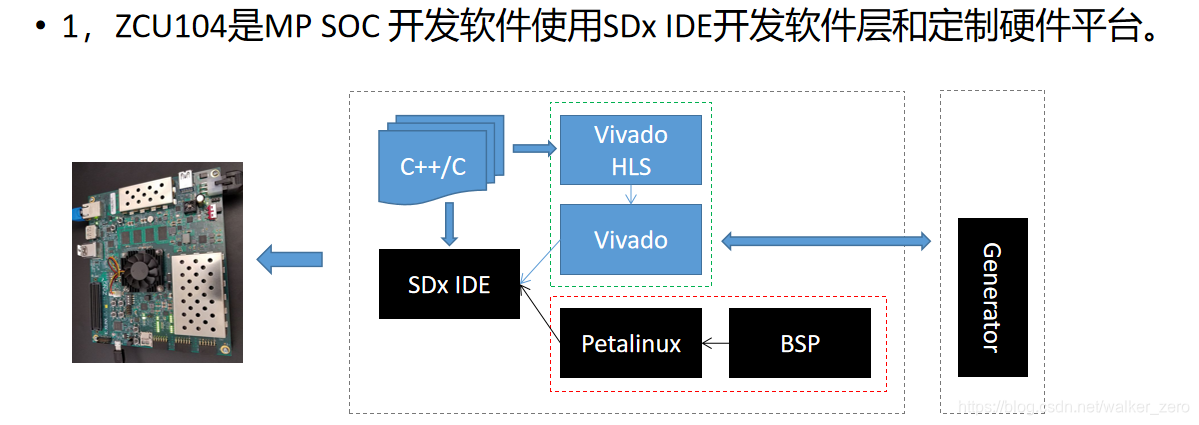

经过一段时间对zcu104学习，发现网上很少有对zcu104开发资料的提及，对mpsoc以及大部分xilinx下的soc开发过程的总结，做了一个简单的图来表达几个开发工具之间的关系。
