解锁4K，Xilinx MPSoC ARM + FPGA高清视频采集与显示方案！

当下，随着数字化多媒体技术以令人惊叹的速度不断演进，高清视频处理成为众多领域关注的焦点。今天为大家分享4K HDMI 高清视频方案，基于Xilinx UltraScale+ MPSoC XCZU7EV高性能平台。

方案介绍

4K@60fps视频源经过HDMI IN接口传输至TMDS181IRGZR芯片进行信号转换，转换后的高速串行信号通过GTH高速收发器输入至PL端，利用Xilinx官方的IP核执行信号的解串操作（串转并），并解码出视频流数据，随后通过VDMA IP缓存至DDR中，利用Xilinx官方的IP对视频流数据进行重新编码，并通过IP核执行串化操作（并转串）。最终，经过GTH高速收发器和SN65DP159RGZ芯片的转换后，视频信号通过HDMI OUT接口被输出至4K显示屏。

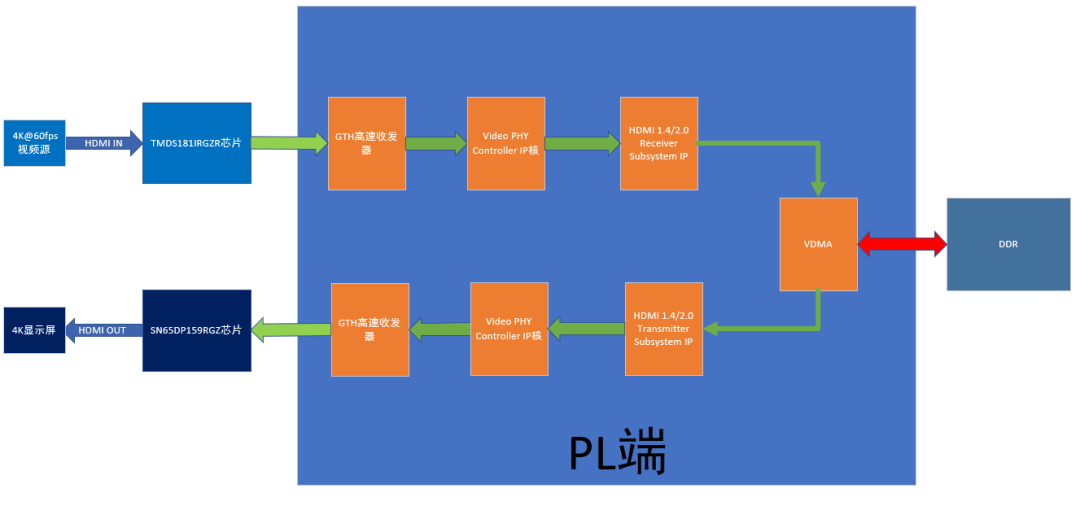

图 1 视频信号处理流程示意图

方案优势

（一）多通道支持

处理器集成了20个GTH高速串行收发器，支持最高达5路的4K HDMI 视频输入，极大地满足了多屏幕、高分辨率视频处理的复杂应用需求，为用户构建多视频源处理系统提供了坚实基础。

（二）低延时特性

只需通过逻辑资源实现，避免了额外的硬件延迟，确保了视频流的实时传输和处理，真正实现了视频数据的实时同步交互，适用于实时性要求较高的应用场景。

（三）高集成度设计

本方案具备高集成度，简化了电路设计，将众多视频处理功能模块高度整合。不仅降低了系统复杂性，还有效控制了成本，为用户在系统构建和成本控制方面提
