【Xilinx】MPSOC启动流程(四)- Uboot

该文详细介绍了Xilinx平台基于ARMV8的Uboot启动流程,包括board_init_f阶段的各项初始化任务,如外设初始化、内存分配、设备树重定位等,并涉及DRAM管理、串口初始化和驱动模型等内容。

此系列博客,仅对Xilinx平台PS端(ARM部分)开发做介绍,不对PL(FPGA)做过多介绍。

目录

一. Uboot启动流程

二. board_init_f

2.1 第一段初始化

三.  relocate_code

四. board_init_r


一. Uboot启动流程

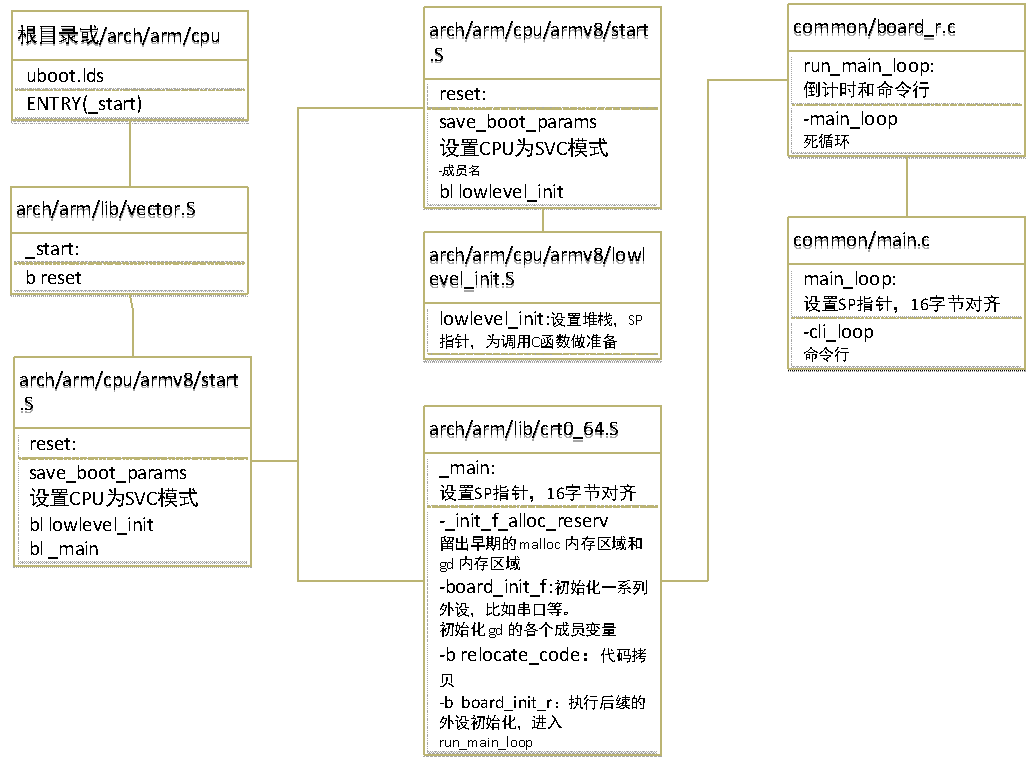

基于ARMV8的启动流程:

二. board_init_f

主要做以下工作:

  1. 初始化外设,例如串口,定时器,或打印相关信息。
  2. 初始化gd的各个成员变量,分配DRAM内存空间,uboot会将自己定位的DRAM的最后面的区域,为Linux腾出空间。

调用initcall_run_list(init_sequence_f);

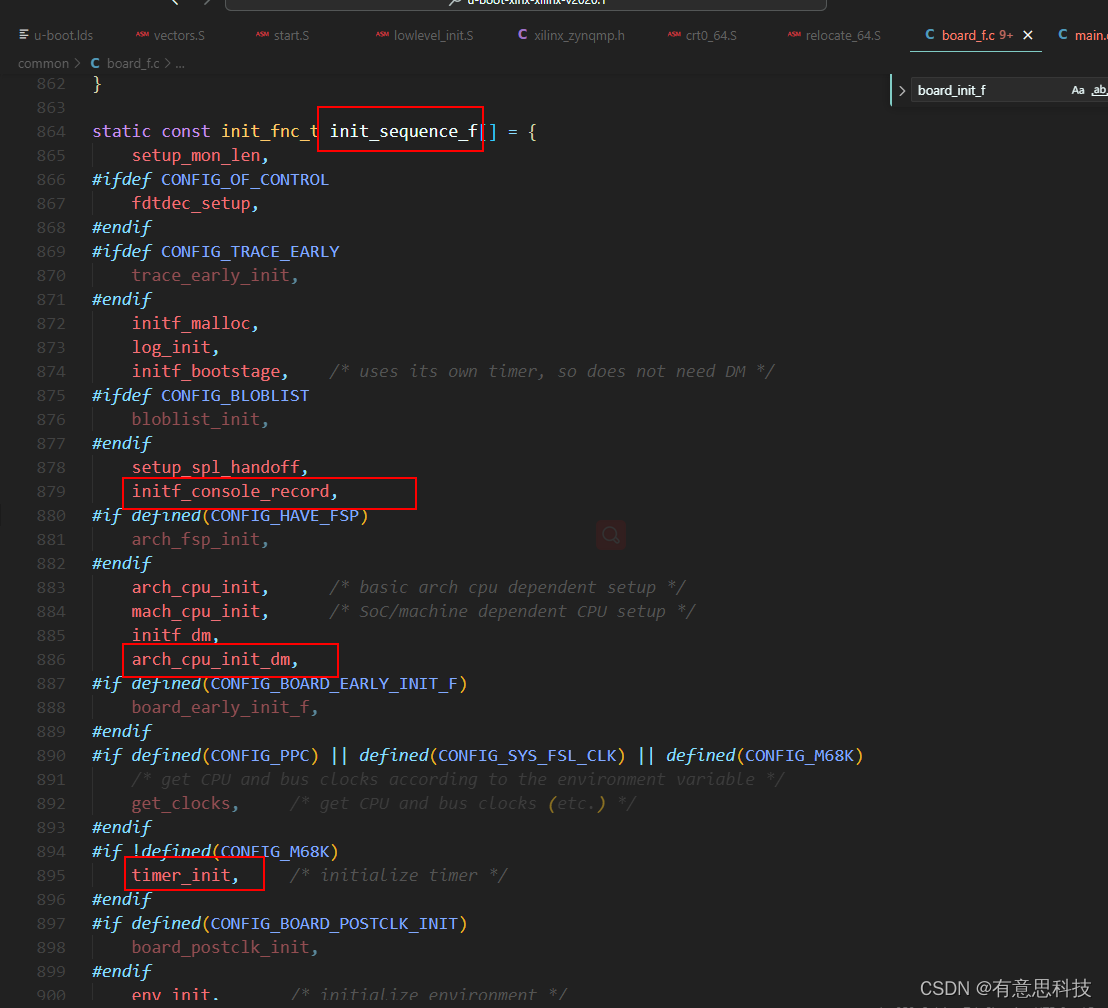

init_sequence_f 定义了多个初始化函数:

2.1 第一段初始化

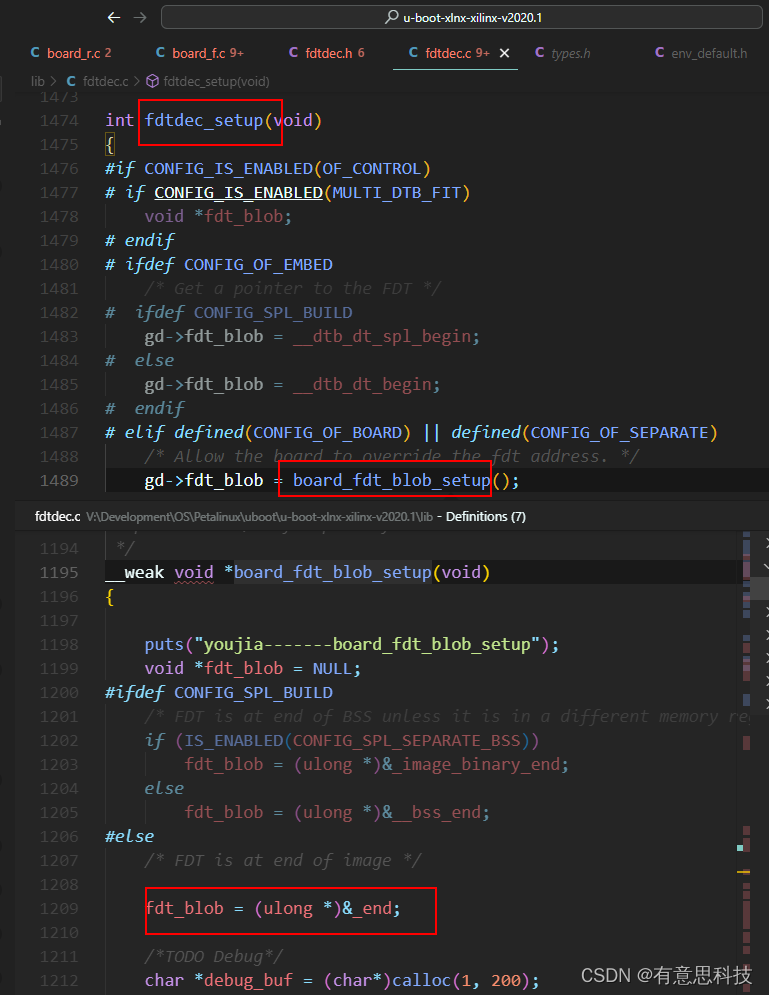

  1. fdtdec_setup:设备树的位置在uboot.bin末端,所以将_end的值赋给gd->fdt_blob。

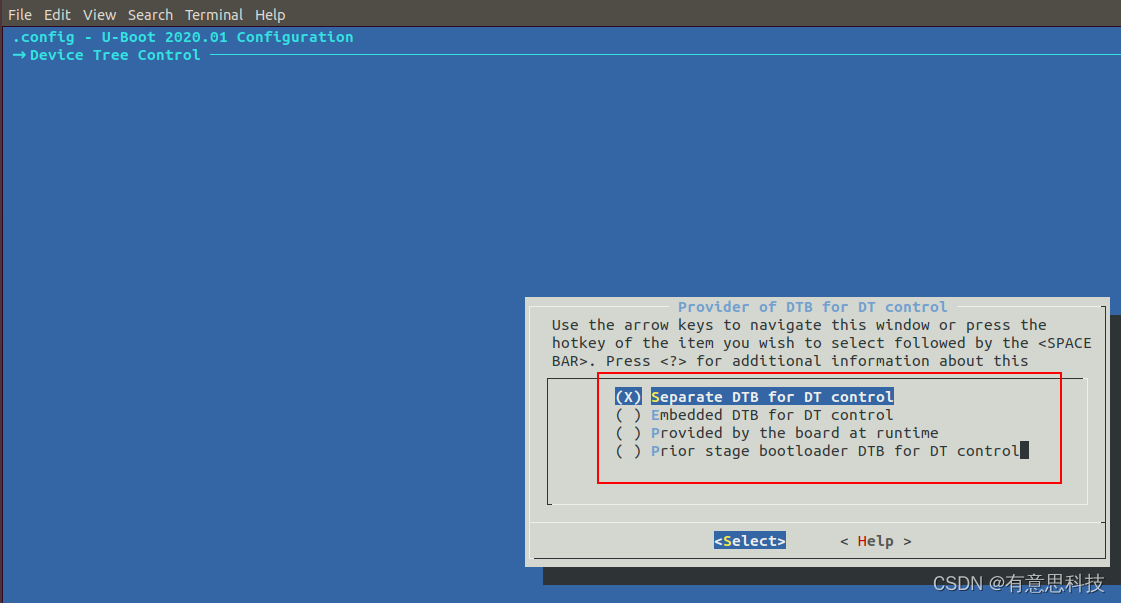

设备树配置共有4中模式:

默认使用CONFIG_OF_SEPARATE 模式



2.initf_malloc: 初始化gd中与malloc有关成员变量gd->malloc_limit,malloc内存池大小,宏未定义,此函数执行为空,具体实现在common/dlmolloc.c中

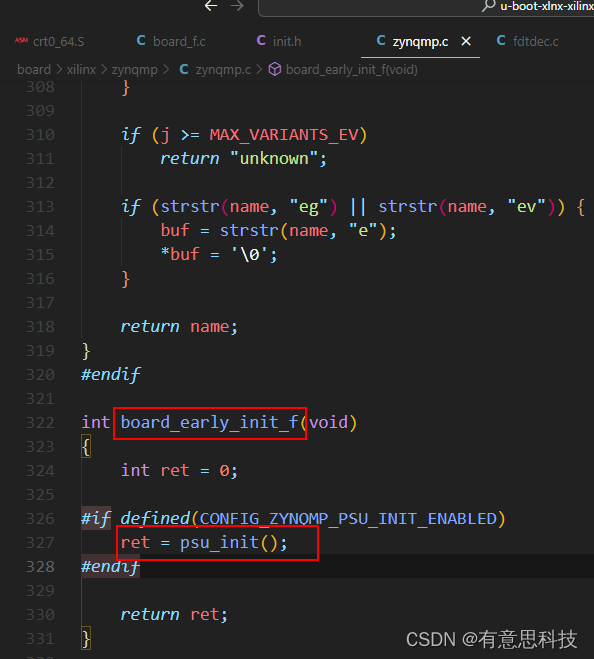

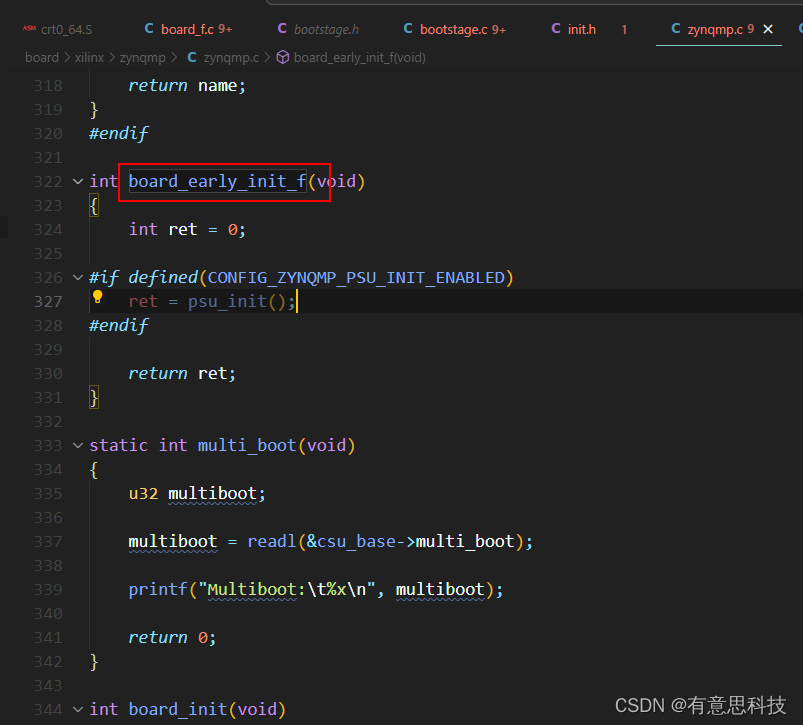

3.board_early_init_f初始化时钟IO,PLL,DDR等,

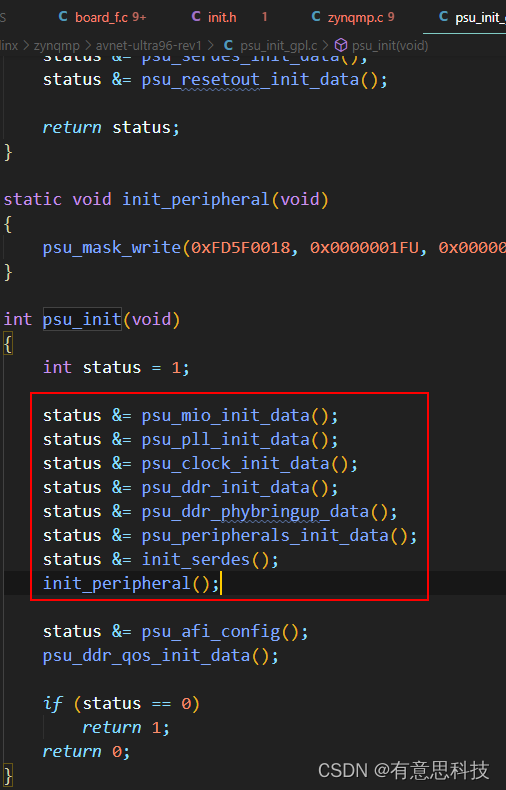

但CONFIG_ZYNQMP_PSU_INIT_ENABLED未使能,因为之前FSBL已经初始化了





4.log_init: 日志初始化,common/log.c

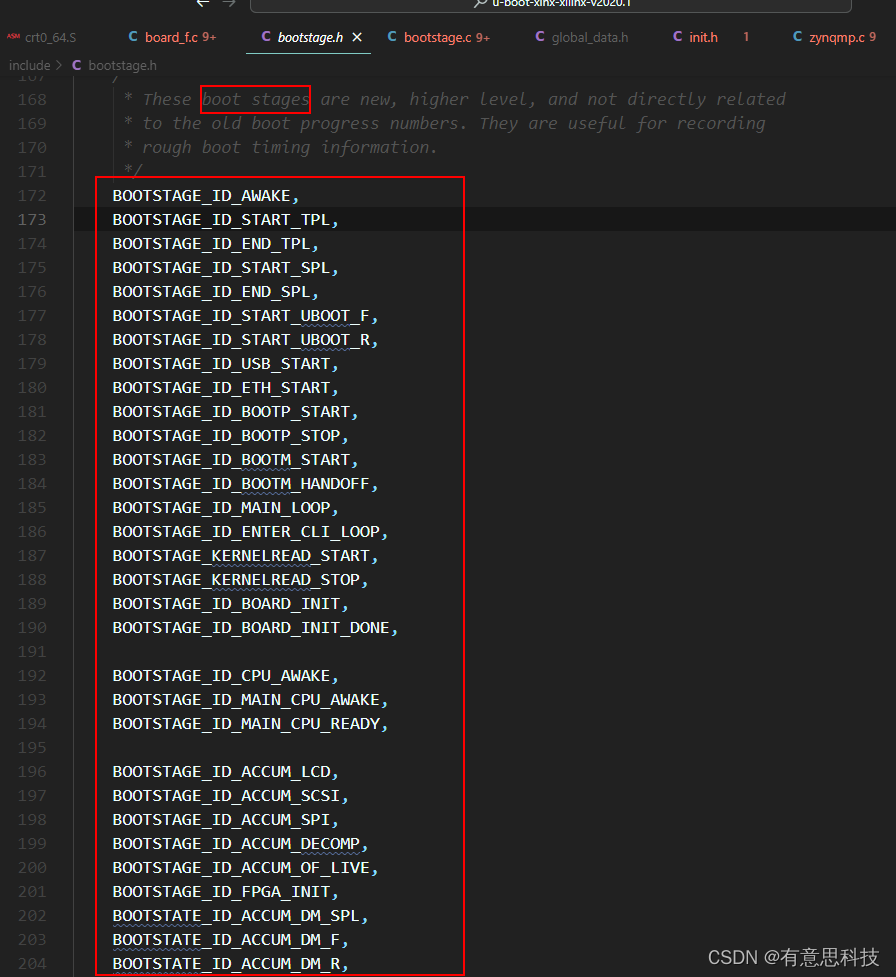

5.initf_bootstage: 初始化gd->bootstage, 用于标识当前处于什么阶段,UBOOT可分为两个大阶段:SPL和uboot阶段,common/bootstage.c

6. timer_init: 初始化定时器

7. initf_dm: uboot的驱动模型DM初始化,为后续初始化串口等驱动做准备

8. 板子早期的一些初始化,在board/xilinx/zynqmp.c

9. init_baud_rate: 初始化波特率

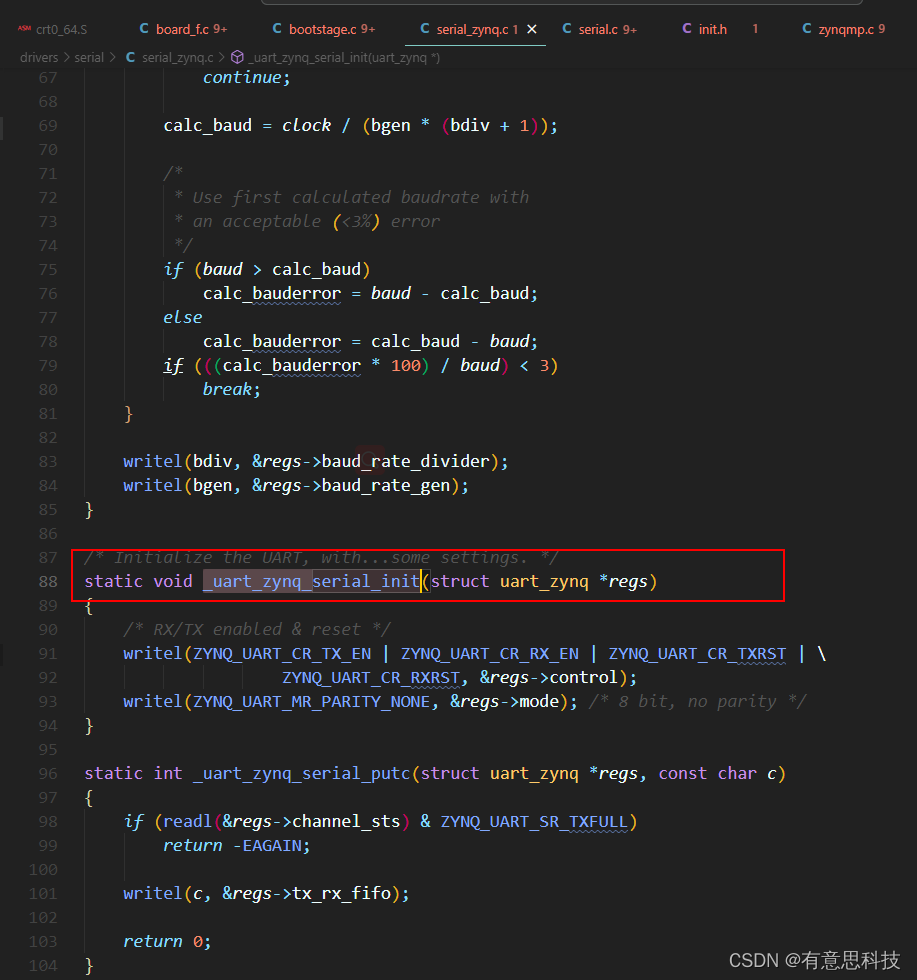

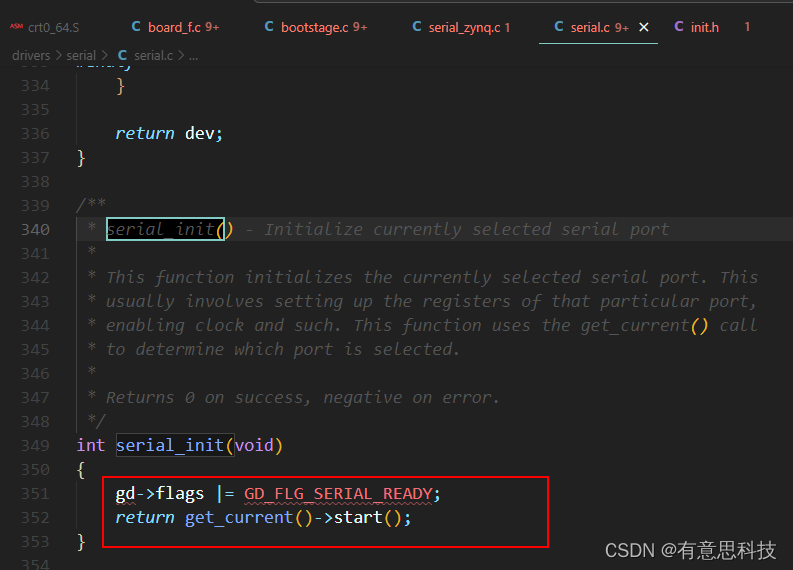

10. serial_init:串口初始化, 在driver/serial/serial.c中定义,在DM驱动模型框架下,查找对应的驱动实现

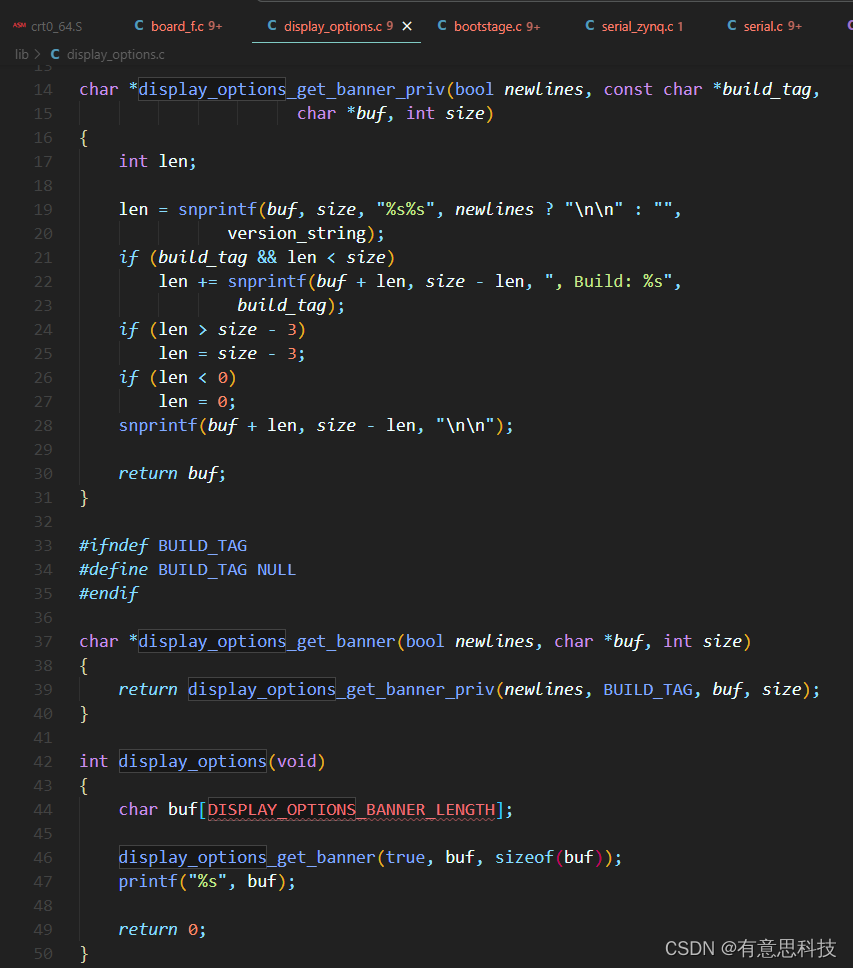

11. display_options:打印一些信息,uboot 最初一行的打印信息

12. announce_dram_init: 打印DRAM

13. dram_init: 并非真正的初始化 DDR,只是设置 gd->ram_size 的值, 即当前dram的大小

14. setup_dest_addr:设置目的地址,设置gd->ram_size,gd->ram_top,gd->relocaddr

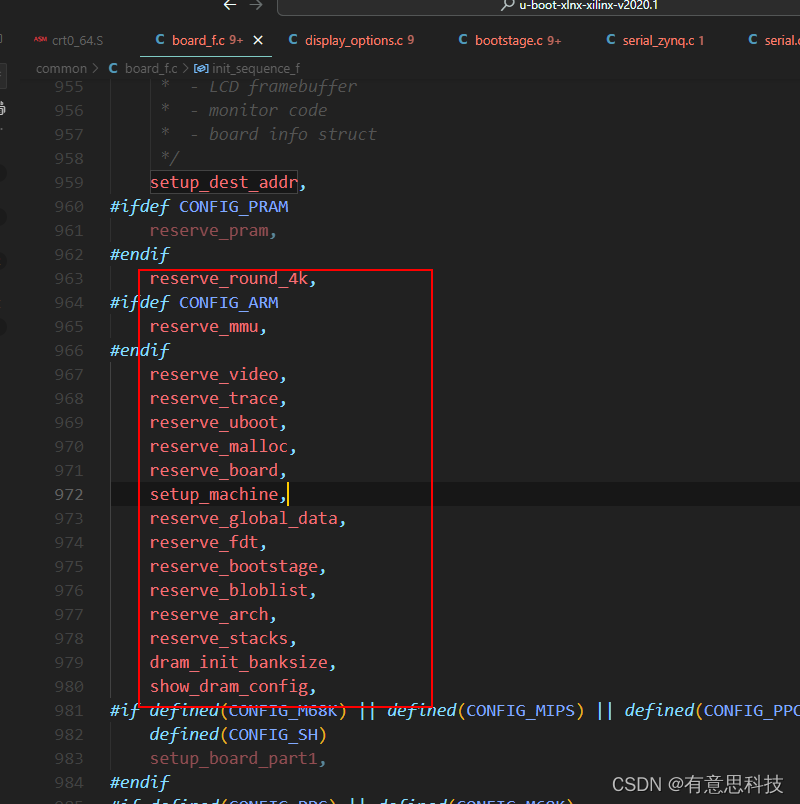

15. reserve_xxx: 此一系列函数用于对DRAM内存进行分配

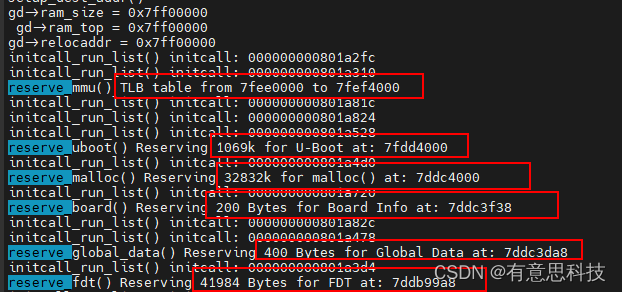

最终DRAM分配如下:

16. display_new_sp:显示新的SP位置

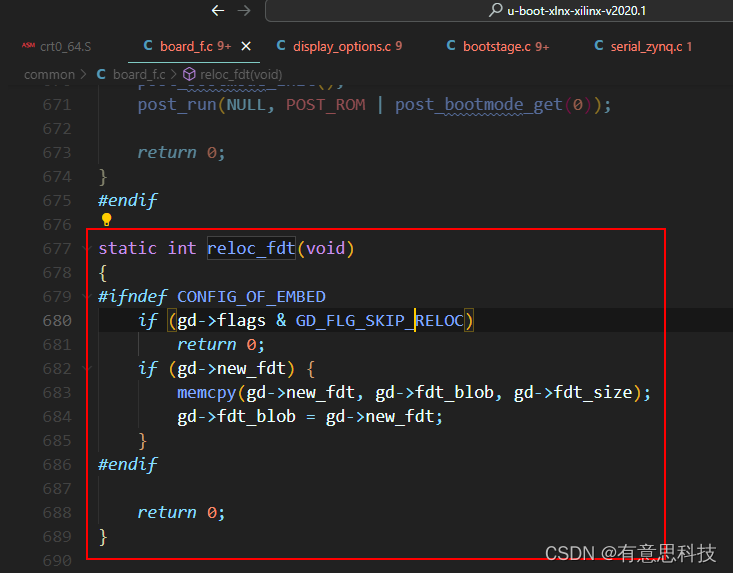

17. reloc_fdt: 根据上面对DRAM的内存分配,重定位设备树的位置

Xilinx的Uboot初始位置为0x100000,重定位后位置为:0x7ddd39c8

18. setup_reloc: 将全局变量gd拷贝到新的位置

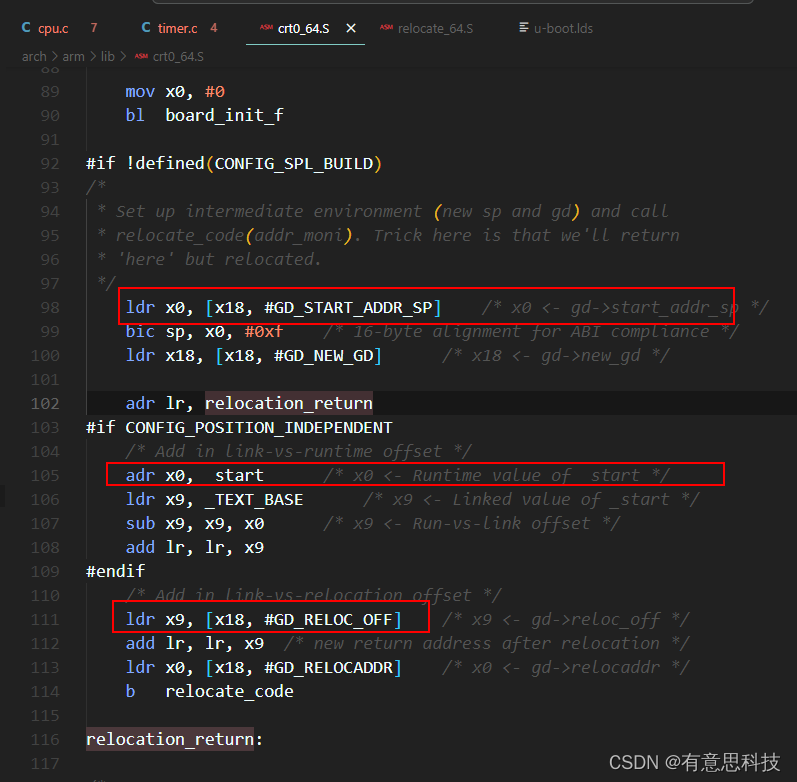

三.  relocate_code

此函数用于UBOOT程序从ROM拷贝到新的DRAM位置

  1. 将用的一些值存在寄存器中

    2.拷贝程序到新位置

       X0保存着拷贝的目标地址

​​​​​​​四. board_init_r

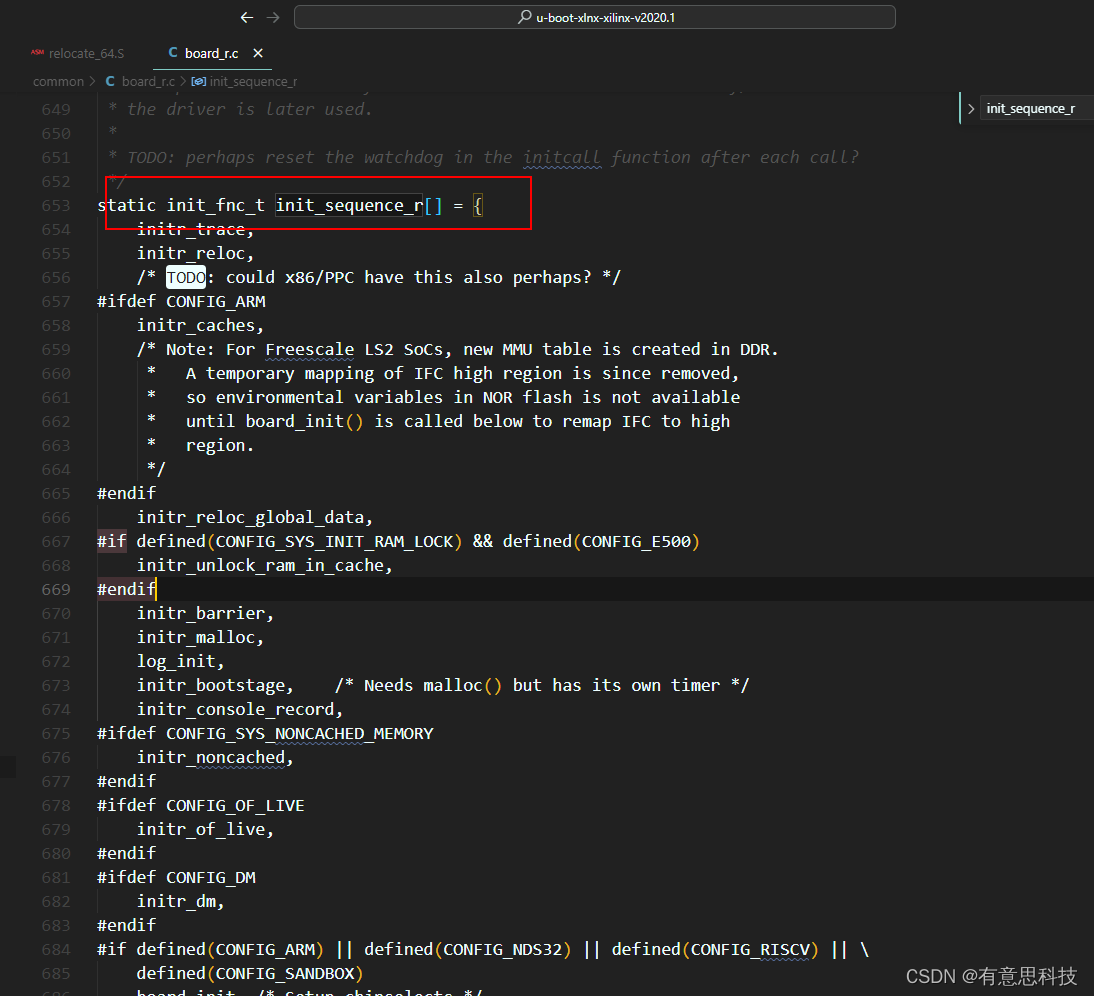

继续初始化外设和设置gd的成员变量,board_init_f并没有初始化所有的外设

  1. initr_reloc: 用于设置 gd->flags,标记重定位完成,GD_FLG_RELOC
  2. initr_caches 函数用于初始化 cache,使能 cache
  3. initr_reloc_global_data 函数,初始化重定位后 gd 的一些成员变量
  4. initr_malloc:初始化malloc内存区域
  5. initr_dm:初始化DM驱动框架

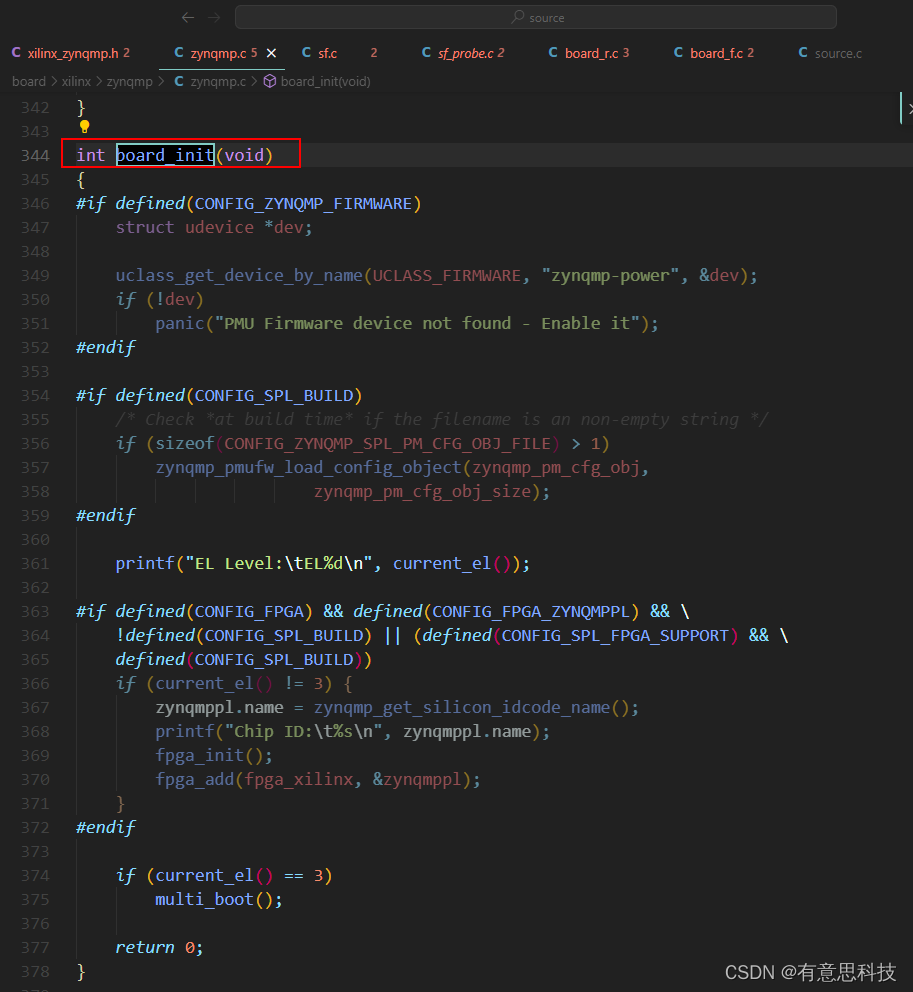

  6. board_init 函数,板级初始化,可做一些外设初始化等,开发板未在此处作外设初始化

7.initr_serial 函数,初始化串口

8. initr_mmc 函数,初始化 EMMC

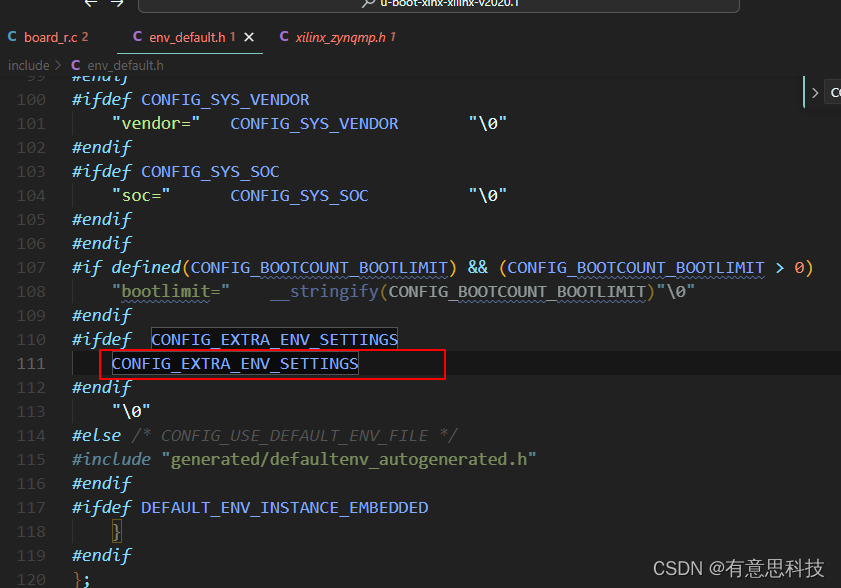

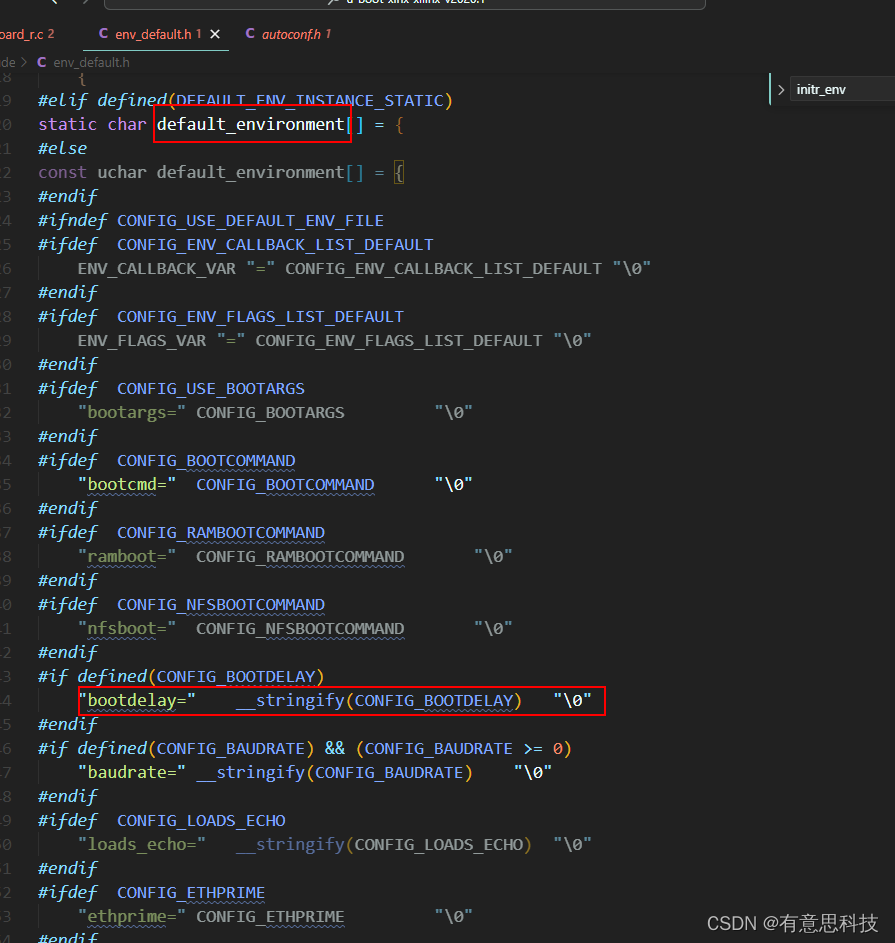

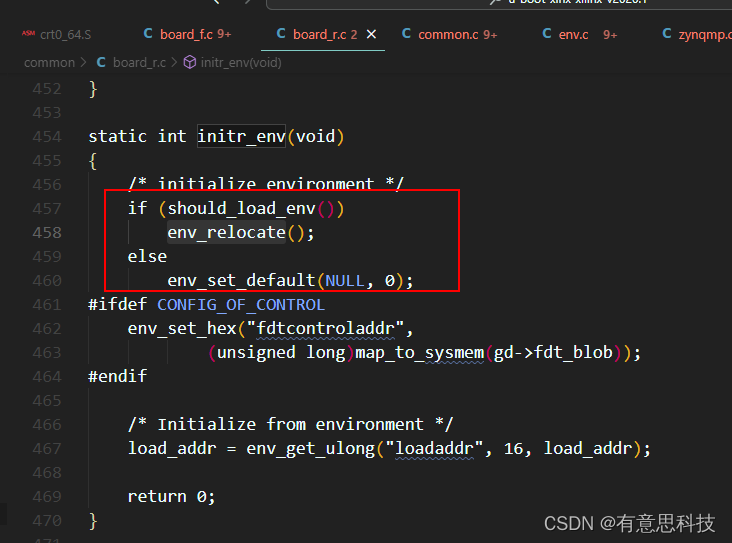

9. initr_env 函数,初始化环境变量,判断是否需要加载环境变量文件,若需要,则匹配相应的加载驱动去将环境变量文件加载进来,否则直接使用默认环境变量值(include/env_default.h)Xilinx使用的是默认配置

 不同芯片的其他环境变量定义相应头文件中,MPSOC定义在include/configs/xilinx_zynqmp.h中

10. initr_secondary_cpu 函数,初始化其他 CPU 核,xilinx函数为空

11. stdio_add_devices 函数,各种输入输出设备的初始化

12. console_init_r 函 数 , 控 制 台 初 始 化 , 初 始 化 完 成 以 后 此 函 数 会 调 用

13. stdio_print_current_devices 函数来打印出当前的控制台设备

14. interrupt_init 函数,初始化中断,arm64直接返回0

15. initr_enable_interrupts 函数,使能中断,arm64直接返回0

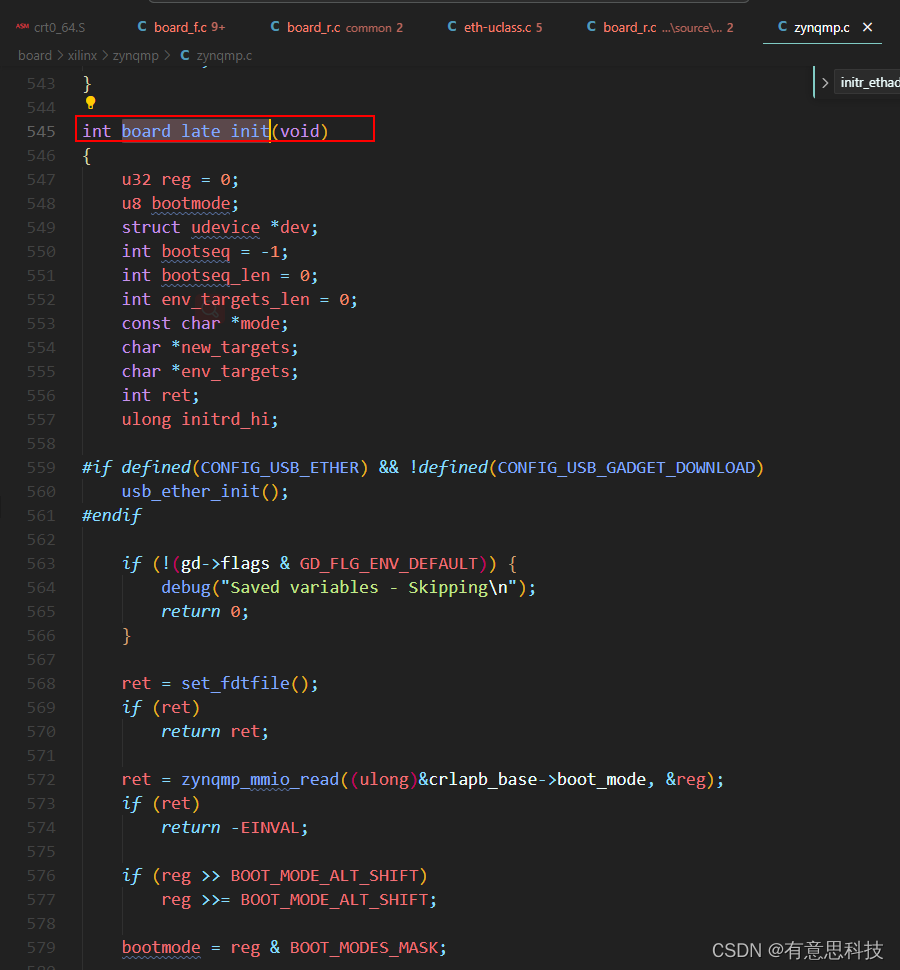

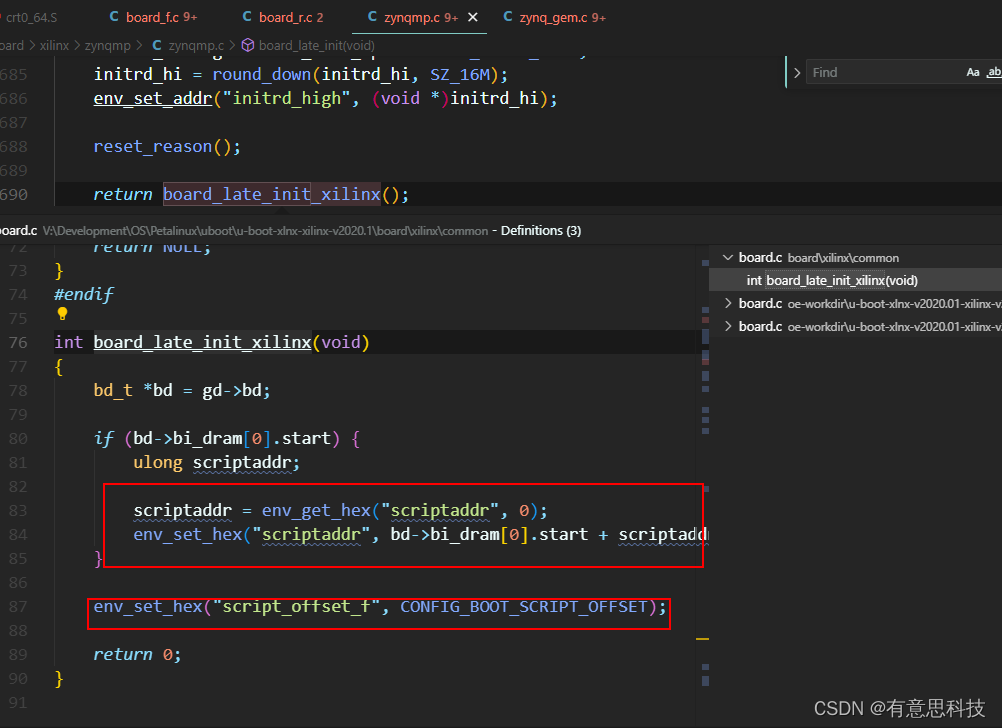

16. board_late_init 函数,板子后续初始化,获取启动模式,初始化启动脚本等参数,也可做一些外设初始化工作。

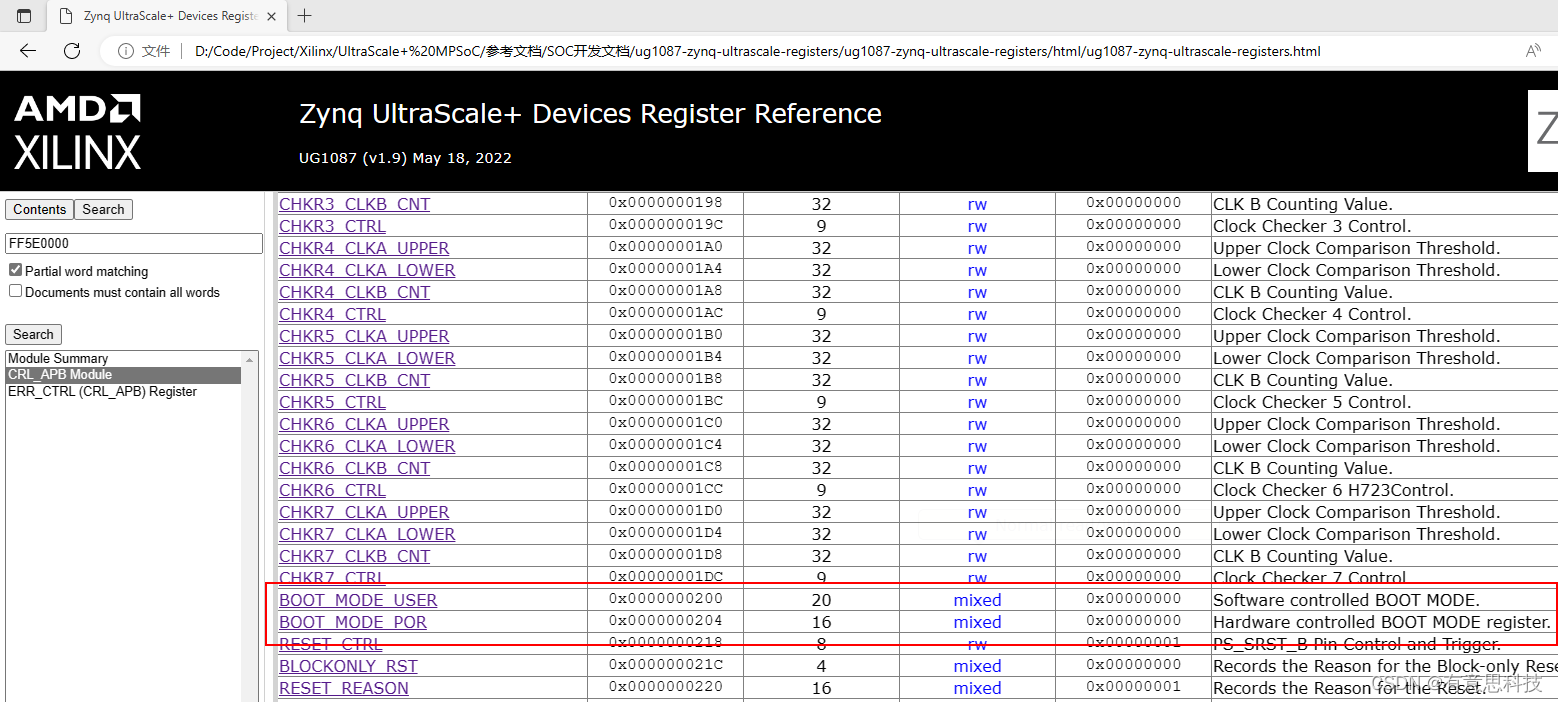

 启动模式寄存器:

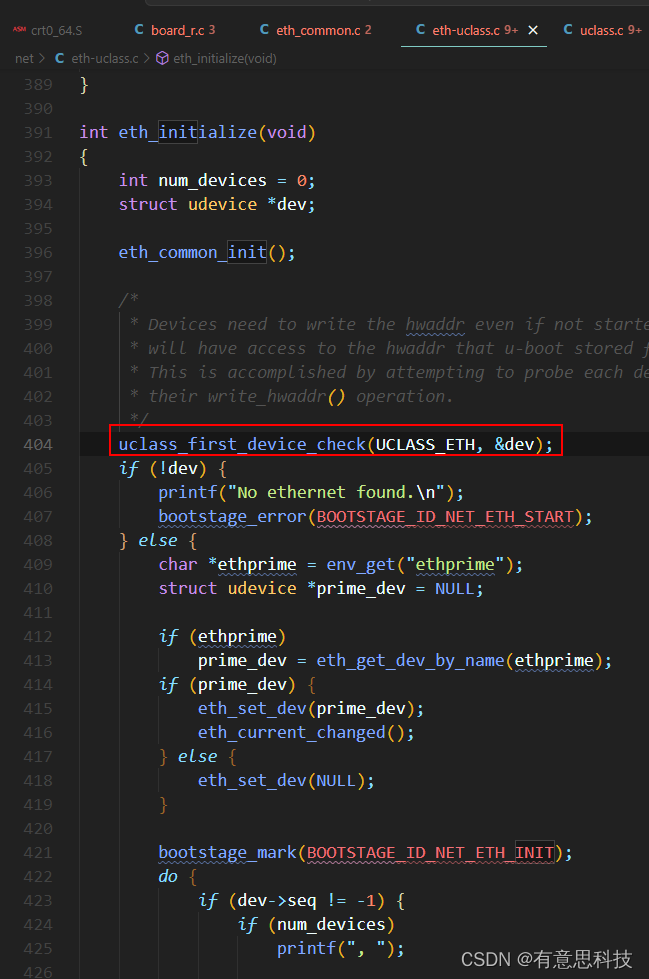

17. initr_net 函 数 , 初 始 化 网 络 设 备 , 函 数 调 用 顺 序 为initr_net->eth_initialize:匹配对应的驱动程序

18. run_main_loop 行,主循环,处理命令

后续章节会继续分析Uboot代码流程
