【FPGA】Vivado 安装全流程教程 | 从下载安装包到完成安装 | 每一步详尽截图指导 | 完全零基础也能跟装

Vivado 是由 Xilinx 公司开发的一款集成开发环境 (IDE)，专门用于 FPGA 和 SoC 的设计与开发。以下是 Vivado 的详细安装教程，适用于 Windows 操作系统，包括安装前的准备、安装步骤和相关配置。

---

一、安装前的准备

1.1 检查系统要求

安装 Vivado 前，请确保你的计算机满足以下基本要求：

• 操作系统：
  • Windows 10 或 Windows 11 (64 位)。
  • 仅支持 64 位系统。
• 处理器：
  • 至少 2.4 GHz，推荐多核处理器。
• 内存：
  • 最低 8 GB，推荐 16 GB 或更高。
• 硬盘空间：
  • Vivado 软件需要至少 50 GB 可用空间，建议预留 100 GB。
• 其他要求：
  • 显卡分辨率至少 1920x1080，支持 OpenGL 3.3 或更高版本。
  • 浏览器（支持 Google Chrome、Firefox、Microsoft Edge 等）。

---

1.2 准备安装文件

1. Xilinx 官网下载

   • 官网下载速度极慢，且需要注册等繁琐操作。

2. 推荐安装包直接下载版本

   • 直接下载 完整安装包（推荐完整安装包，减少安装中断）。
   • 完整安装包下载地址：https://pan.quark.cn/s/1c7084fd0d6b（这里我们选择 2017.3 版本）

3. 关闭杀毒软件和防火墙

   • 为避免安装过程中被拦截，建议暂时关闭杀毒软件和防火墙。

---

1.3 检查依赖项

确保以下组件已安装或更新：

• .NET Framework 4.5 或更高版本（Windows 通常自带）。
• Microsoft Visual C++ Redistributable（2010/2013/2015 等版本）。

---

二、Vivado 的安装步骤

2.1 解压并启动安装程序

1. 如果下载的是压缩包，使用工具（如 WinRAR 或 7-Zip）解压到本地目录。

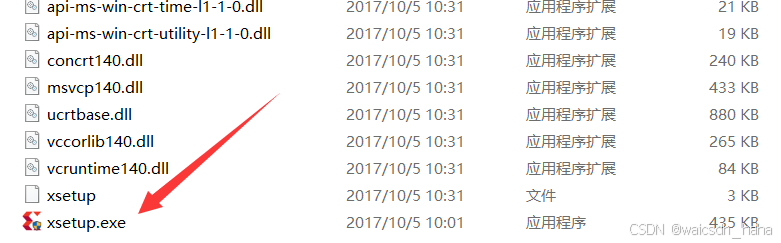

2. 打开解压目录，双击运行 xsetup.exe 启动安装程序。

---

2.2 选择安装类型

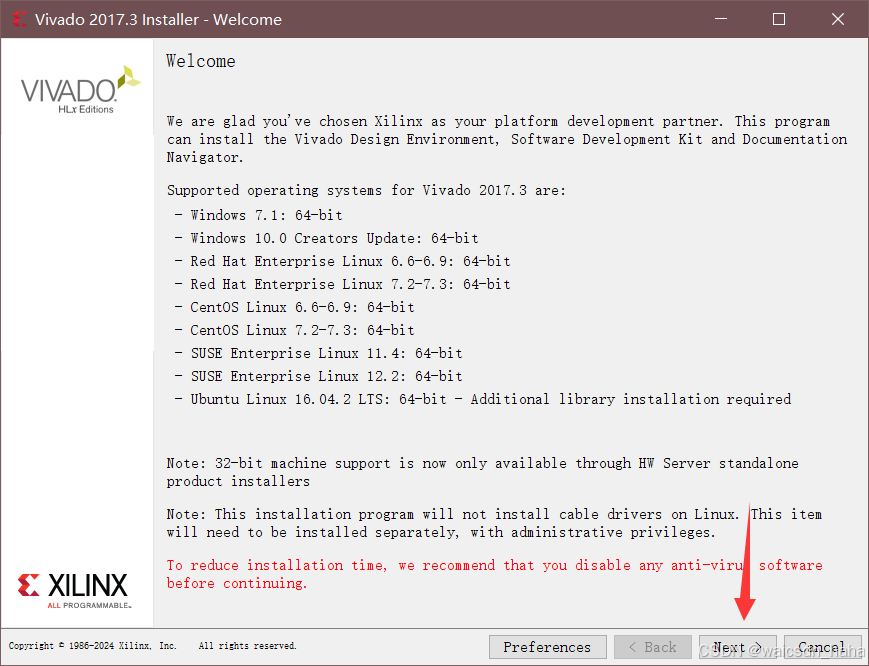

1. 启动安装向导

   • 安装程序启动后，选择语言（默认英文），然后点击 Next 继续。

---

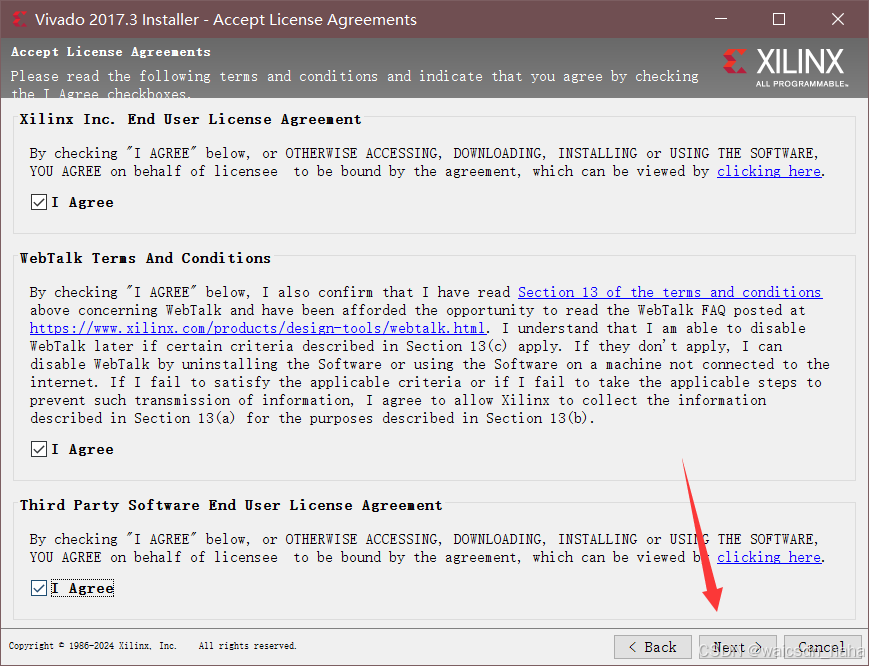

2.3 阅读并接受许可协议

1. 阅读 Xilinx 软件许可协议。
2. 勾选 三个所有的协议，点击 Next。

---

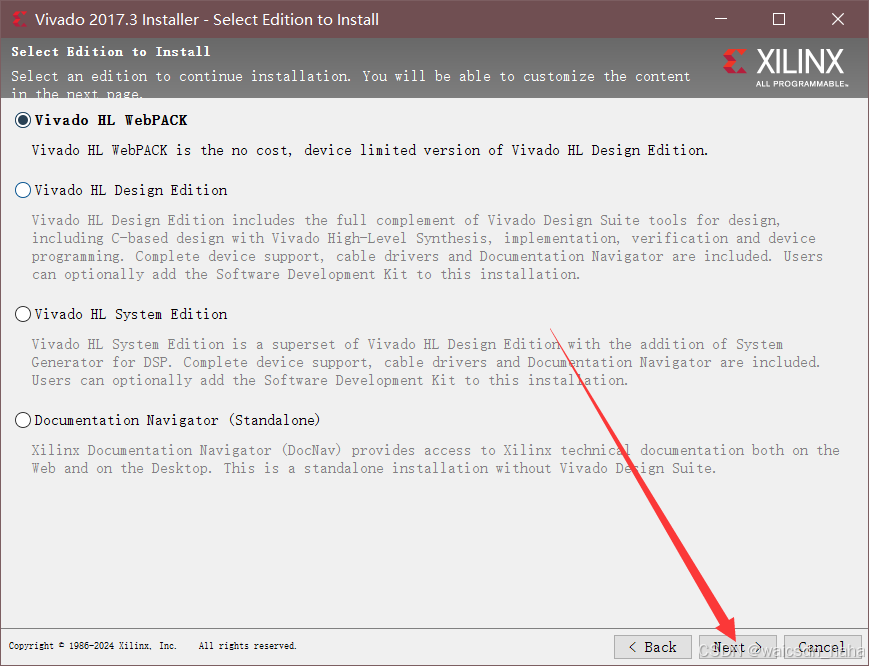

2.3.1 选择安装模式

• Vivado HL Design Edition：适用于专业用户，支持完整功能。
• Vivado WebPACK Edition：免费版，功能有限，适合入门学习。
• 根据需求选择适合的版本。

2.4 勾选和配置安装路径

1. 如果充裕的磁盘空间，建议全部勾选，默认安装路径为：
   • C:\Xilinx\Vivado\2017.3（版本号可能不同）。
2. 确保目标磁盘有足够的可用空间（至少 50 GB）。

---

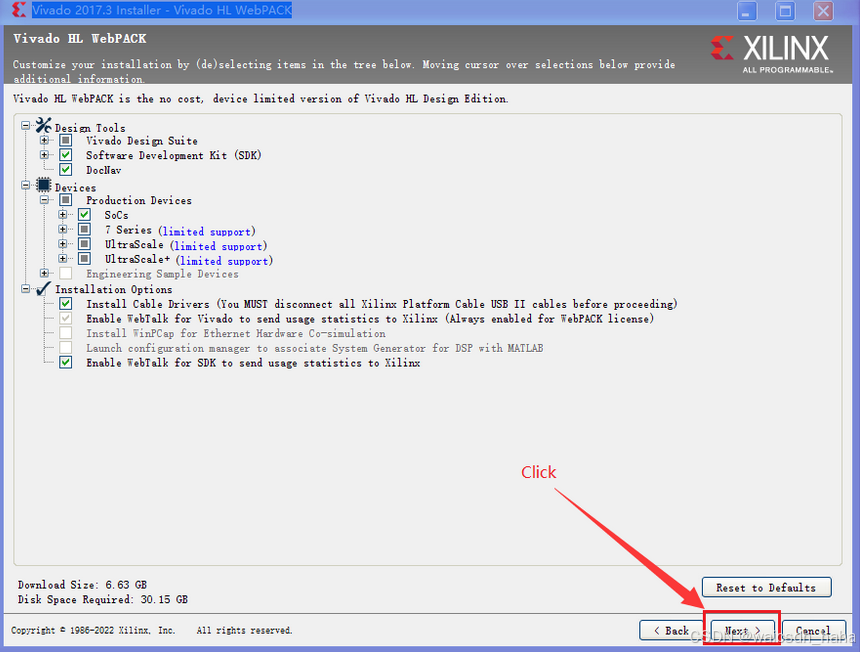

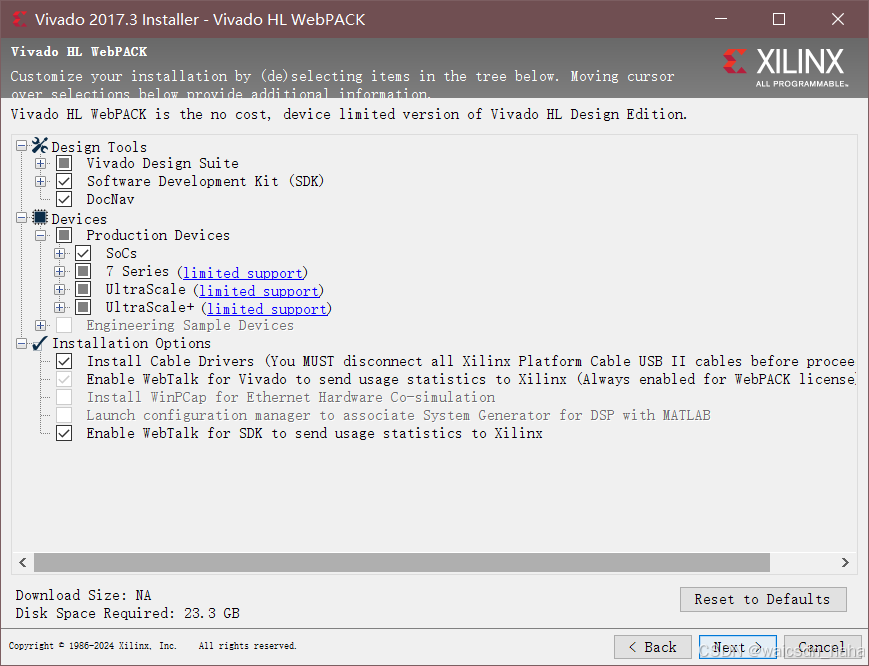

2.5 选择安装组件介绍

Vivado 提供以下模块供选择安装：

1. Vivado Design Suite：核心设计工具，用于 HDL 设计、仿真和综合。
2. Vitis Unified Software Platform：适用于 SoC 和嵌入式系统设计。
3. Device Support：支持的 FPGA 器件库。
   • 如果空间有限，可以仅安装常用的器件库（如 Artix、Kintex、Virtex 系列）。
4. Documentation：可选安装用户手册和技术文档。

空间充足建议全部勾选，确认选择后点击 Next。

---

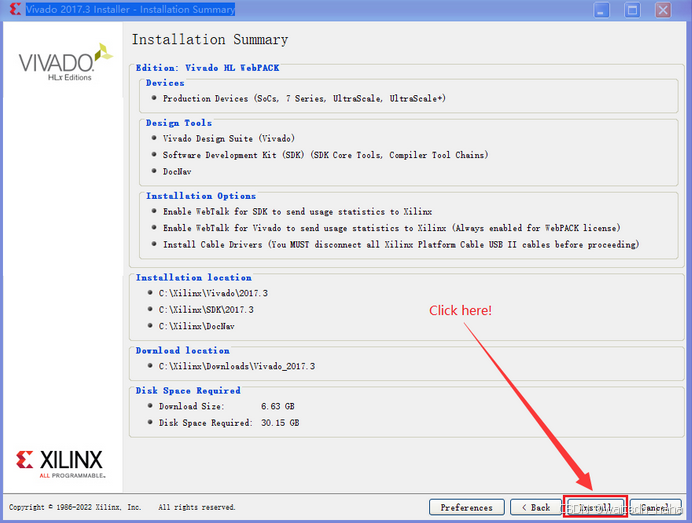

2.6 点击 Install 开始安装

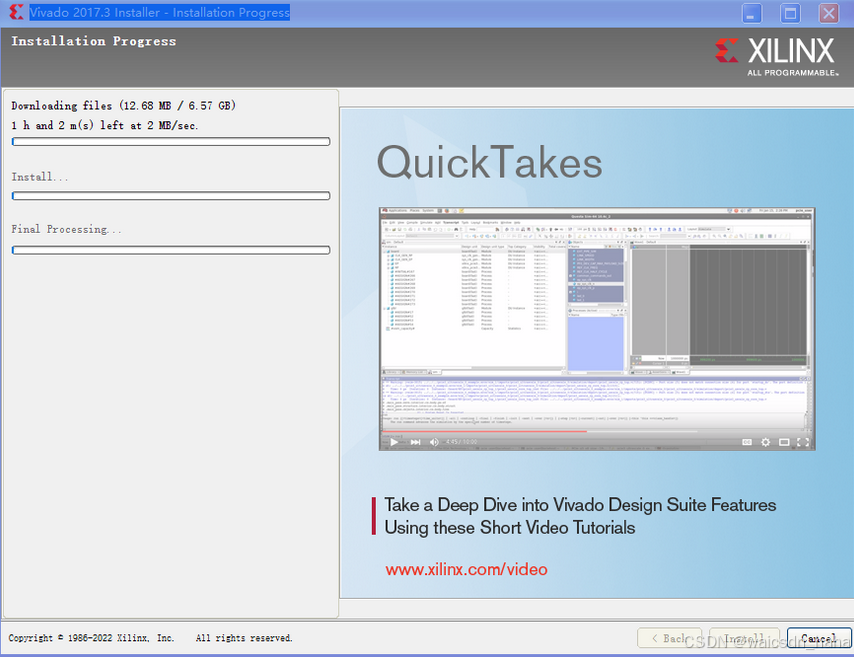

1. 安装程序将开始复制文件并安装软件。
2. 安装过程可能需要 30 分钟到 1 小时，具体时间视硬件性能而定。

---

2.7 完成安装

1. 安装完成后，点击 Finish。
2. 如果需要配置许可证，勾选 Launch the Vivado License Manager 选项。

---

三、首次启动 Vivado 和配置

4.1 启动 Vivado

1. 双击桌面上的 Vivado 图标，启动软件。
2. 在初次启动时，软件会提示配置工作目录：
   • 默认目录为 C:\Users\用户名\Documents\Vivado，可以根据需求更改。

---

4.2 配置工具设置

1. 选择默认器件

   • 在 Vivado 主界面，点击 Tools > Settings > Project。
   • 设置常用的 FPGA 器件型号（如 Artix-7 或 Zynq 系列）。

2. 安装第三方插件

   • 根据项目需要，安装 ModelSim、MATLAB 或其他仿真工具的插件。

3. 更新器件支持

   • 打开 Help > Check for Updates，检查是否有新的器件支持包或补丁。

---

四、常见问题及解决方法

5.1 安装失败或中断

• 问题：安装中途失败或显示错误代码。
• 解决方法：
  • 检查安装文件是否完整（下载时注意校验 MD5）。
  • 确保有足够的磁盘空间和权限（以管理员身份运行安装程序）。

5.2 许可证激活失败

• 问题：Vivado 提示未找到有效许可证。
• 解决方法：
  • 确保许可证文件已正确加载。
  • 检查是否正确配置了网络（如果使用服务器许可证）。

5.3 软件启动缓慢

• 问题：Vivado 启动时间过长。
• 解决方法：
  • 升级硬件配置（特别是 SSD 和内存）。
  • 禁用不常用的器件库。

---

五、总结

通过以上步骤，你应该能够成功安装并配置 Vivado 开发环境。Vivado 是强大的 FPGA 和 SoC 开发工具，为用户提供了全面的设计、仿真和分析功能。在使用过程中，如遇到其他问题，可以参考 Xilinx 官方文档或社区支持。
