1. Kubernetes Host Scope

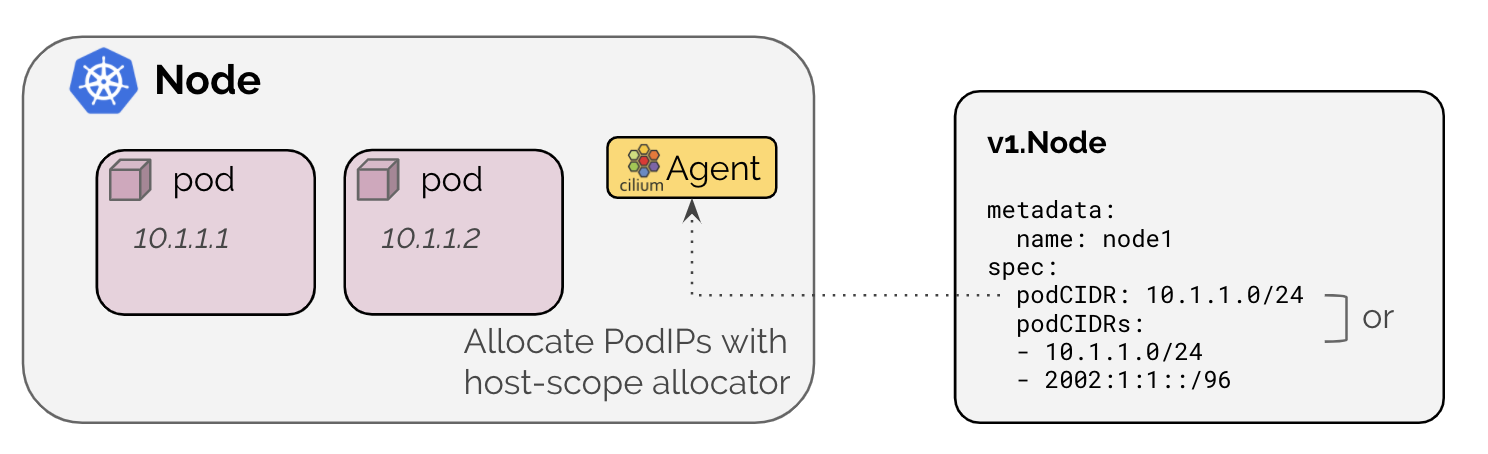

cilium IPAM的kubernetes host-scope模式通过选项ipam: kubernetes开启，将集群IP地址分配委托给每个独立的节点，并在每个kubernetes node的podCIDR范围内分配IP地址。

这种模式下，cilium agent会等待kubernetes的v1.Node对象通过以下任意一种办法告知podCIDR的地址族范围后后再完成启动：

1. 通过 v1.Node的资源域

域描述
spec.podCIDRsIPv4 and/or IPv6 PodCIDR 范围
spec.podCIDRIPv4 or IPv6 PodCIDR 范围

**kube-controler-manager 的 **--allocate-node-cidrs选项用于告诉kubernetes 为PodCIDR准备的地址范围。

2. 通过v1.Nodeannotation

Annotation描述
io.cilium.network.ipv4-pod-cidrIPv4 PodCIDR 范围
io.cilium.network.ipv6-pod-cidrIPv6 PodCIDR 范围
io.cilium.network.ipv4-cilium-hostIPv4 address of the cilium host interface
io.cilium.network.ipv6-cilium-hostIPv6 address of the cilium host interface
io.cilium.network.ipv4-health-ipIPv4 address of the cilium-health endpoint
io.cilium.network.ipv6-health-ipIPv6 address of the cilium-health endpoint

基于注释的机制主要与不支持spec.podCIDRs但支持IPv4和IPv6的旧版本Kubernetes结合使用。

配置

下面两种方式用于配置kubernetes host-scope 模式IPAM。

1. ConfigMap

  • ipam: kubernetes：启用 kubernetes host-scope 模式IPAM。开启模式时如果配置了enable-ipv4: true选项会自动启用k8s-require-ipv4-pod-cidr；如果配置了enable-ipv6则会自动启用 k8s-require-ipv6-pod-cidr。
  • k8s-require-ipv4-pod-cidr: true: 通知cilium agent等待，直到v1.Node资源的IPV4 PodCIDR 可用。
  • k8s-require-ipv6-pod-cidr: true: 通知cilium agent等待，直到v1.Node资源的IPV6 PodCIDR 可用。

2. Helm

在helm中可使用下面的选项来实现ConfigMap的能力：

  • ipam: kubernetes: --set ipam.mode=kubernetes.
  • k8s-require-ipv4-pod-cidr: true: --set k8s.requireIPv4PodCIDR=true, 需要和 --set ipam.mode=kubernetes选项配合使用。
  • k8s-require-ipv6-pod-cidr: true: --set k8s.requireIPv6PodCIDR=true, 需要和 --set ipam.mode=kubernetes选项配合使用。
