Cilium 官方文档翻译（6） IPAM Cluster scope模式

Cluster scope

cluster-scope模式是cilium默认的IPAM模式，它为每个node分配PodCIDRs，并为每个节点提供host-scope级的分配器。这与 Kubernetes Host Scope 模式非常像，不同之处在于cilium operator会通过v2.CiliumNode资源管理每个node的PodCIDRs，而Kubernetes Host Scope 模式是通过kubernetes的v1.Node来为每个node分配PodCIDRs。

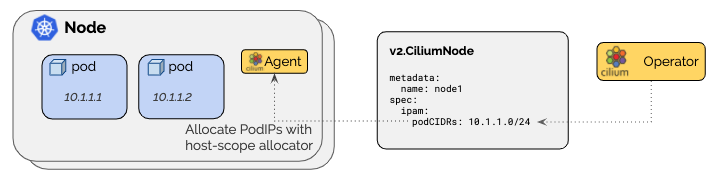

架构

kubernetes无法通过简单配置为node分配PodCIDRs场景下，Cluster scope会非常有用。

这种模式下，cliium agent会等待 v2.CiliumNode的ip地址族资源字段可用后再启动。

字段	描述
Spec.IPAM.PodCIDRs	IPv4 and/or IPv6 PodCIDR range

使用cluster-pool IPAM作为CRD-backend的后端

启用 cluster-pool IPAM 模式

1. 通过helm安装cilium设置--set ipam.mode=cluster-pool选项。

2. 根据使用IPv4/IPv6需求选定并按需调整集群级pod的CIDR：

3. --set ipam.operator.clusterPoolIPv4PodCIDRList=<IPv4CIDR>

4. --set ipam.operator.clusterPoolIPv6PodCIDRList=<IPv6CIDR>

5. 使用以下选项调整要分配给每个节点的CIDR大小

6. --set ipam.operator.clusterPoolIPv4MaskSize=<IPv4MaskSize>

7. --set ipam.operator.clusterPoolIPv6MaskSize=<IPv6MaskSize>

8. 部署cilium和cilium-operator，cilium 会自动等待operator把每个节点的PodCIDR分配完成

验证安装

1. 验证cilium正确启动

$ cilium status --all-addresses
KVStore:                Ok   etcd: 1/1 connected, has-quorum=true: https://192.168.60.11:2379 - 3.3.12 (Leader)
[...]
IPAM:                   IPv4: 2/256 allocated,
Allocated addresses:
  10.0.0.1 (router)
  10.0.0.3 (health)

2. 验证spec.ipam.podCIDRs部分

$ kubectl get cn k8s1 -o yaml
apiVersion: cilium.io/v2
kind: CiliumNode
metadata:
  name: k8s1
  [...]
spec:
  ipam:
    podCIDRs:
      - 10.0.0.0/24

故障排查

查找ip分配错误

检查 Status.Operator.Error字段:

kubectl get ciliumnodes -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.status.operator.error}{"\n"}{end}'

检查node CIDRs冲突

pod 默认的CIDR是10.0.0.0/8。如果node的网路与该网段范围冲突的话可能出现pod无法与其它node通信的问题：所有发出的数据包会认为目标是拥有目标地址所在包含CIDR的所在节点上的pod，而非其它的node。

下面两种方法可以解决该问题：

• 显式地将clusterPoolIPv4PodCIDRList设置为非冲突的CIDR
• node节点使用不同的CIDR

Cluster Pool v2(Beta版本)

Cluster Pool V2扩展了上述机制，允许将额外的PodCIDRs动态的分配给每个节点。每个cilium agent会通过v2.CiliumNode对象报告已分配的PodCIDRs的利用率。

如果一个节点可用pod ip资源不足，operator会为该节点分配额外的PodCIDR。与之对应如果一个节点有未使用的PodCIDRs，operator 最终会释放空闲PodCIDRs并重新分配给其它节点。

v2.CIiliumNode新增扩展了的PodCIDRs字段。

字段	描述
Spec.IPAM.PodCIDRs	List of assigned IPv4 and/or IPv6 PodCIDRs
Status.IPAM.PodCIDRs	PodCIDR utilization (one of: in-use, depleted, or released)

当一个node的所有PodCIDR都处于 depleted 或 released状态时，operator会为node分配一个新的 PodCIDR。

限制

Cluster Pool V2 是一个预览版本的特性，以下限制适用于在cluster-pool-v2beta模式下运行cilium。

• Cluster Pool V2 只支持本地路由模式，不支持隧道模式的网络。
• 不支持使用IPSec进行透明加密。
• 更多限制详见 GitHub issue 18987。

配置

在helm选项中设置 --set ipam.mode=cluster-pool-v2beta即可启用 Cluster Pool V2。Cluster Pool V2的CIDR池配置与常规集群相同。请参考 [使用cluster-pool IPAM作为CRD-backend的后端](#使用cluster-pool IPAM作为CRD-backend的后端)

通过下面的字段可以配置每个节点的PodCIDR触发重新分配和释放的阈值：

• Spec.IPAM.PodCIDRAllocationThreshold：

• 定义每个节点PodCIDR池中最小可用的空闲IP数。

• 如果PodCIDR池中的IP地址总数小于此值，则此节点当前使用的PodCIDRs将被标记为耗尽，cilium operator将为此节点分配新的PodCIDR。

• 该值有效的定义了在无需cilium operator参与时可用IP地址的缓冲区。

• 默认值为8

• Spec.IPAM.PodCIDRReleaseThreshold：

• 定义节点PodCIDR池最大空闲IP数。

• 当PodCIDR的可用空闲IP总数大于该值，cilium agent会尝试释放当前未使用的PodCIDR。

• 默认值是16。

参考文档

1. 原文 https://docs.cilium.io/en/stable/concepts/networking/ipam/cluster-pool/
2. https://docs.cilium.io/en/stable/gettingstarted/ipam-cluster-pool/#gsg-ipam-crd-cluster-pool
