本文介绍了一款基于HaaS506的简易声控灯项目，仅用24行Python代码即可实现。文章详细展示了所需的硬件组件、电路连接方式及核心代码，并提供了测试日志以帮助调整音量阈值。

HaaS506 - 简易声控灯

最新案例教程点击下方链接跳转,优快云已停止更新
- - 点
  - 击
  - 跳
  - 转
简介
准备
硬件连接图
功能实现

简介

使用简单代码还原楼道声控灯,通过检测声音来开启电灯.

24行代码写一个声控灯，只有python能做到，其实还能精简，硬件源码都开放

准备

本案例需要的硬件

器材	数量
HaaS506 - M601/M320	1
声音检测模块	1
220v电灯泡	1
高电平触发继电器	1
杜邦线	若干

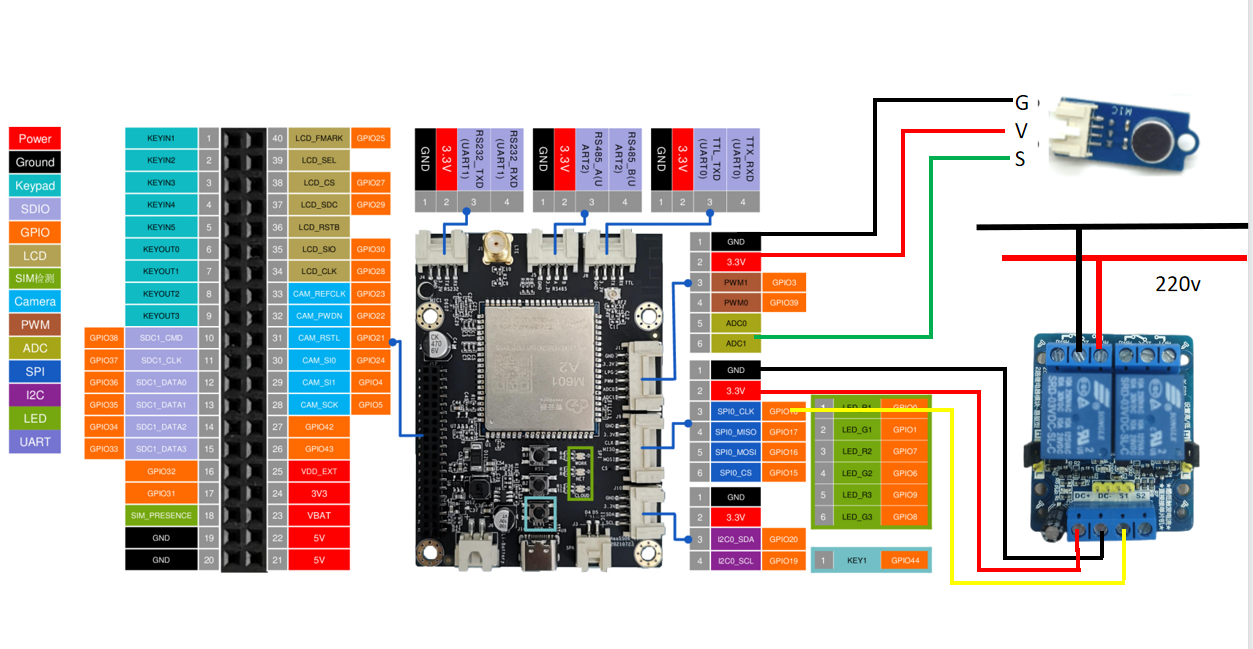

硬件连接图

在这里插入图片描述

功能实现

1.继电器使用说明

GPIO18引脚低电平电压0V，拉高后电压为3.2V。继电器正极连接电压为3.3V。所以继电器设置为低电平或高电平触发均可。
SI引脚控制左边继电器通断，S2控制右边继电器。

2.简易代码

main.py

from driver import ADC
from driver import GPIO
import utime as time
import _thread

voice=ADC()
voice.open('ADC1')
def voice_thread():
    global value
    while True:
        value=voice.readVoltage()
        time.sleep_ms(1)

if __name__ == '__main__':
    p18=GPIO()
    p18.open('p18')
    p18.write(0)
    _thread.start_new_thread(voice_thread, ())
    while True:
        time.sleep_ms(1)
        if value > 720:
            p18.write(1)
            time.sleep(5)
            p18.write(0)
