本文介绍了使用STM32单片机配合LD3320语音识别模块实现的智能语音控制台灯系统，包括LED亮度调节、OLED显示和不同语音指令响应。程序附带中文注释，适合新手学习。

功能介绍：采用stm32单片机作为主控CPU，采用LD3320语音识别模块来识别语音命令，通过单片机PWM调节LED的光照亮度，通过OLED显示当前的亮度值以及相关信息，可以通过语音命令控制LED开关、关闭、调亮、调暗等相关设置，文末有资料分享：

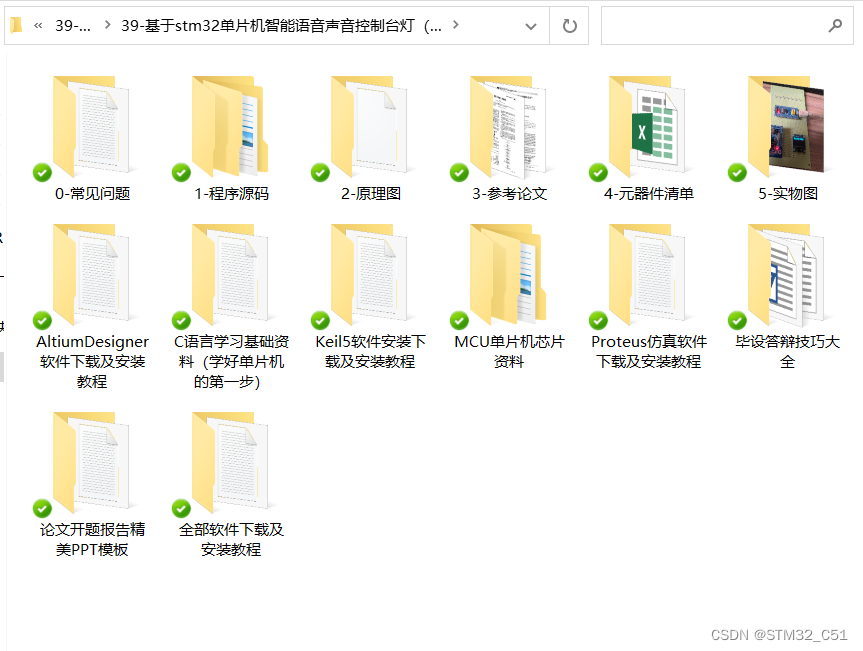

39-基于stm32单片机智能语音声音控制台灯（程序+原理图+元件清单全套资料）

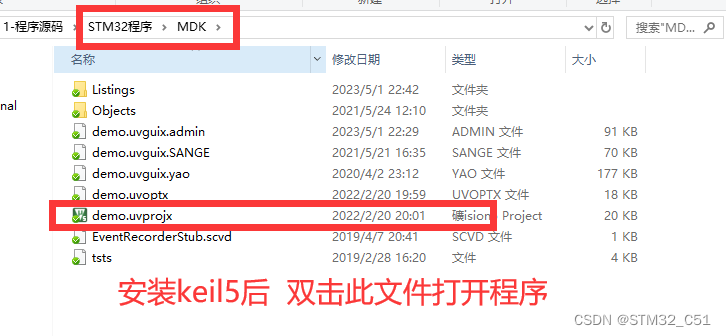

程序部分展示，有中文注释，新手容易看懂

int main(void)
{

		delay_init();	    	 //延时函数初始化
		NVIC_Configuration(); 	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级 	LED_Init();			     //LED端口初始化
		OLED_Init();			//初始化OLED
		OLED_Clear();

		TIM1_PWM_Init(); //TIM1 PWM波输出初始化，并使能TIM1 PWM输出
	  //uart_init(9600);//初始化串口1 uart_init
    usart2_Init(9600);	//初始化串口2
	  EXTIX_Init();
	  int j;


    show_name();


	while(1)
	{

		j=ld3320_uart_receive();//得到接受函数的字符串buff


		pwm_led_out_test(lighter);
		switch(j)
		{

			case 1:
				//printf("1\r\n");
      show_name();
				//OLED_Clear();
			break;//口令
			case 2://亮一点
			//printf(" switch :2\r\n");
			My_USART2_SendData("ligther ");
		  show_instruct();//显示收到的指令是：
	    show_lighter();		//显示亮一点
			if(lighter<5)//亮度还不满5
			{
			  lighter++;
				//显示亮度
			}
     else{
			 ;
		 //已经是最大亮度了，lighter不能再增加，屏幕提示到了最大亮度
		 }
		 show_pwm(lighter);
			break;

			case 3://变暗
			//printf(" switch :3\r\n");
			show_instruct();//显示收到的指令是：
			show_darken();  //显示暗一点
			if(lighter>0)
			{
				lighter--;
				//show_lighter();屏幕提示亮度
			}
			else{
				;

			}
			show_pwm(lighter);
			//屏幕提示到了最大亮度
			break;//变暗

			case 4: //开灯，默认亮度3
				//printf(" switch :4 开灯\r\n");
			  lighter = 3;
			  //显示开灯
			show_pwm(lighter);
			break;

			case 5:
			//printf(" switch :5 关灯\r\n");
			lighter = 0;
			//显示灯光熄灭
			break;//关灯
			case 6: //printf(" switch :6亮度30\r\n");
			//显示亮度20
			lighter = 1;
			show_pwm(lighter);
			break;
			case 7: //printf(" switch :7//亮度60\r\n");
			lighter = 3;
			show_pwm(lighter);
			//显示亮度60
			break;//亮度60
			case 8: //printf(" switch :8//亮度100\r\n");
			lighter = 5;
			//显示亮度100
			show_pwm(lighter);
			break;//亮度100
			case 9: //printf(" switch :9//显示请重新发口令\r\n");
			//显示请重新发口令
			break;
			case 10: //printf(" switch :10\r\n");
			//显示请重新发口令

			break;//请说出一级口令
			//case 11: //printf("11\r\n");break;//
			default:break;

下面是原理图源文件展示：
