理论到实际（1）—— 常见元器件学习

我将从这个系列一点一点来讲解常见元器件的学习和使用。肯定有描述的不准确的地方，希望大家多多批评😀

常见元器件学习

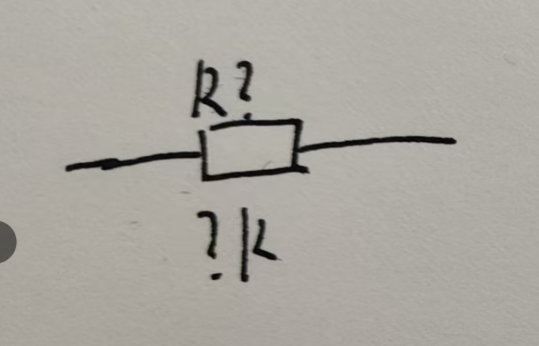

电阻

电阻：阻碍电流通过，可以转换电能为热能（耗能元件），单位Ω

$$比例式：欧姆定律R=U/I$$
$$功率公式：P=I^{2}R=UI=U^2/R$$
串联分压 电阻直接相加，并联分流 电阻倒数相加

电阻重要指标

1. 阻值：阻值越大，电阻对电流阻碍越强
2. 耗散功率（PD）：电阻消耗的功率，电流通过电阻会产生热量，
3. 精度：阻值与标值之间的差异度，1%，5%…
4. 温度系数：温度对阻值的影响

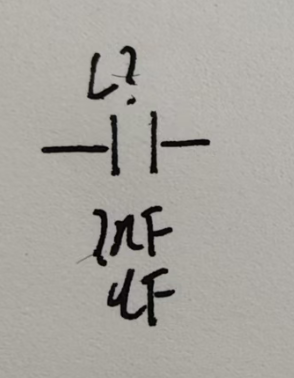

电容

电容：存储电荷的元件

$$反映电容，电压，电流之间的关系表达式：IC=C\ast dU/dt$$
串联倒数相加，并联直接相加

电容隔直流通交流

电容重要指标

1. 电容值：电容存储电荷能力的参数，以纳法（nF）、微法（uF) 为单位
2. 额定电压：电容器可以稳定工作的最大电压，一定要比标注的大1.2~1.5倍
3. 误差：阻值与标值之间的差异度，1%，5%…
4. 温度特性：电容值可能随着温度的变化而变化

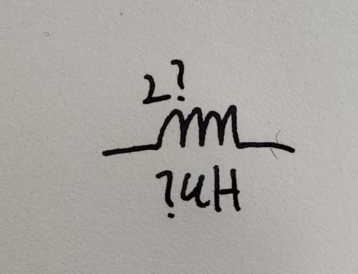

电感

电感：导体抵抗流过它电流变化的现象

$$电感，电流，电压的表示UL=L\ast di/dt$$
串联直接相加，并联倒数相加

电感隔交流通直流

电感的重要指标

电感值：较大的电感值可以存贮更多的能力，决定了存储和释放能量的能力

直流电阻（DCR）：电感具有一定的电阻，叫直流电阻，会导致功率耗散。

额定电流（温升电流）：因电感有一定的电阻效应（会发热），温度升高到一定程度会导致电感工作的异常。20~40°较为合适

饱和电流：电流大到一定值，电感值下降，电流增大

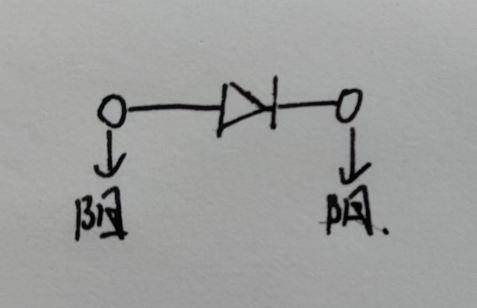

二极管

二极管：单向导电性 正向偏置 反向偏置

正向偏置：阳极电压高于阴极电压，二极管导通≈开关

​ 反向偏置：阴极电压高于阳极电压，二极管截止

​ 正向导通电压：硅0.6~0.8 锗0.2~0.3
一小功率LED红、黄、橙、黄绿的VF（正向导通电压）是1.8-2.4V，纯绿、蓝、白的VF是3.0-3.6V。一般取均值。2V和3.3V，一般小功率LED的电流都是20mA
