I2C通信协议及STM32代码解释

I2C通信协议

一：简介
IIC(Inter－Integrated Circuit)总线是一种由 PHILIPS 公司开发的两线式串行总线，用于连接控制器及其外围设备。它是由数据线 SDA 和时钟线SCL 构成的串行总线，可发送和接收数据。在 CPU 与被控 IC 之间、IC 与 IC 之间进行双向传送，高速 IIC 总线一般可达 400kbps 以上。

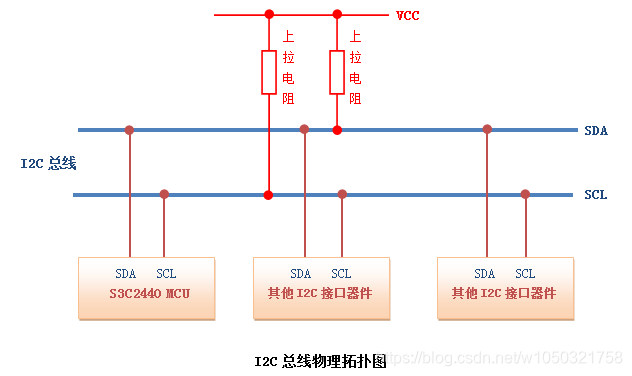

I2C 总线在物理连接上非常简单，分别由SDA(串行数据线)和SCL(串行时钟线)及上拉电阻组成。通信原理是通过对SCL和SDA线高低电平时序的控制，来产生I2C总线协议所需要的信号进行数据的传递。在总线空闲状态时，这两根线一般被上面所接的上拉电阻拉高，保持着默认高电平状态。
I2C通信方式为半双工，只有一根SDA线，同一时间只可以单向通信，485也为半双工，SPI和uart为双工。
二 I2C总线特征
1：I2C总线上的每一个设备都可以作为主设备或者从设备，而且每一个设备都会对应一个唯一的地址(地址通过物理接地或者拉高，可以从I2C器件的数据手册得知，如TVP5158芯片，7位地址依次bit6~bit0:x101 1xxx, 最低三位可配，如果全部物理接地，则该设备地址为0x58, 而之所以7bit因为1个bit要代表方向，主向从和从向主)，主从设备之间就通过这个地址来确定与哪个器件进行通信，在通常的应用中，我们把CPU带I2C总线接口的模块作为主设备，把挂接在总线上的其他设备都作为从设备。
2： I2C总线上可挂接的设备数量受总线的最大电容400pF 限制，如果所挂接的是相同型号的器件，则还受器件地址位的限制。
3：I2C总线数据传输速率在标准模式下可达100kbit/s，快速模式下可达400kbit/s，高速模式下可达3.4Mbit/s。一般通过I2C总线接口可编程时钟来实现传输速率的调整，同时也跟所接的上拉电阻的阻值有关。
4： I2C总线上的主设备与从设备之间以字节(8位)为单位进行双向的数据传输

三：I2C总线协议
1：起始信号和停止信号
I2C协议规定，总线上数据的传输必须以一个起始信号作为开始条件，以一个结束信号作为传输的停止条件。起始和结束信号总是由主设备产生(意味着从设备不可以主动通信？所有的通信都是主设备发起的，主可以发出询问的command，然后等待从设备的通信)。
起始和结束信号产生条件：总线在空闲状态时，SCL和SDA都保持着高电平，当SCL为高电平而SDA由高到低的跳变，表示产生一个起始条件；当SCL为高而SDA由低到高的跳变，表示产生一个停止条件。
在起始条件产生后，总线处于忙状态，由本次数据传输的主从设备独占，其他I2C器件无法访问总线；而在停止条件产生后，本次数据传输的主从设备将释放总线，总线再次处于空闲状态。起始和结束如图所示：

2：数据传输
在了解起始条件和停止条件后，我们再来看看在这个过程中数据的传输是如何进行的。前面我们已经提到过，数据传输以字节为单位。主设备在SCL线上产生每个时钟脉冲的过程中将在SDA线上传输一个数据位，当一个字节按数据位从高位到低位的顺序传输完后&
