springboot健身器材销售系统--附源码37906

摘  要

本论文设计并实现了一套基于SpringBoot的健身器材销售系统，旨在为用户提供便捷、高效的在线购物平台，同时为管理员提供全面的商品和订单管理工具。系统分为普通用户和管理员两大角色，普通用户可以进行登录注册、商品浏览与购买、订单管理、售后服务、个性化商品推荐等操作；管理员则可以进行商品管理、库存管理、用户管理、订单管理、权限管理等功能。系统采用SpringBoot框架构建后端，利用MySQL数据库存储数据，前端通过小程序实现。通过协同过滤算法实现个性化商品推荐，提升用户体验和平台转化率。系统的设计与实现注重用户交互与系统效率，提供了一种创新且可扩展的电商平台解决方案。

关键词：健身器材；销售系统；SpringBoot；小程序；商品管理；订单管理

Abstract

This paper designs and implements a fitness equipment sales system based on SpringBoot, aiming to provide users with a convenient and efficient online shopping platform, as well as comprehensive product and order management tools for administrators. The system is divided into two main roles: regular users and administrators. Regular users can perform login and registration, browse and purchase products, manage orders, provide after-sales service, and recommend personalized products; Administrators can perform functions such as product management, inventory management, user management, order management, and permission management. The system adopts the SpringBoot framework to build the backend, uses MySQL database to store data, and implements the frontend through mini programs. Implementing personalized product recommendations through collaborative filtering algorithms to enhance user experience and platform conversion rates. The design and implementation of the system focus on user interaction and system efficiency, providing an innovative and scalable e-commerce platform solution.

Keywords: fitness equipment; Sales system; SpringBoot；Mini program; Product management; order management

目录

摘  要

第一章 绪 论

1.1选题背景和意义

1.2国内外研究现状

1.3研究内容

第二章 开发工具及关键技术介绍

2.1微信开发者工具

2.2小程序框架以及目录结构介绍

2.3 JAVA技术

2.4 Mysql数据库

2.5 Springboot框架

第三章 系统分析

3.1可行性分析

3.1.1经济可行性分析

3.1.2操作可行性分析

3.1.3技术可行性分析

3.2功能需求分析

3.3性能需求分析

3.4系统流程分析

3.4.1用户注册流程图

3.4.2用户登录流程图

3.4.3业务流程图

第四章 系统设计与实现

4.1系统总体设计思路

4.2系统结构设计

4.3系统核心代码设计

4.3.1用户注册

4.3.2用户登录

4.3.3修改密码

4.3.4修改数据

4.3.5删除数据

4.3.6获取列表

4.3.7图片上传

4.4数据库设计

4.4.1概念设计

4.4.3逻辑设计

第五章 系统实现

5.1 登录模块的实现

5.2 普通用户功能实现

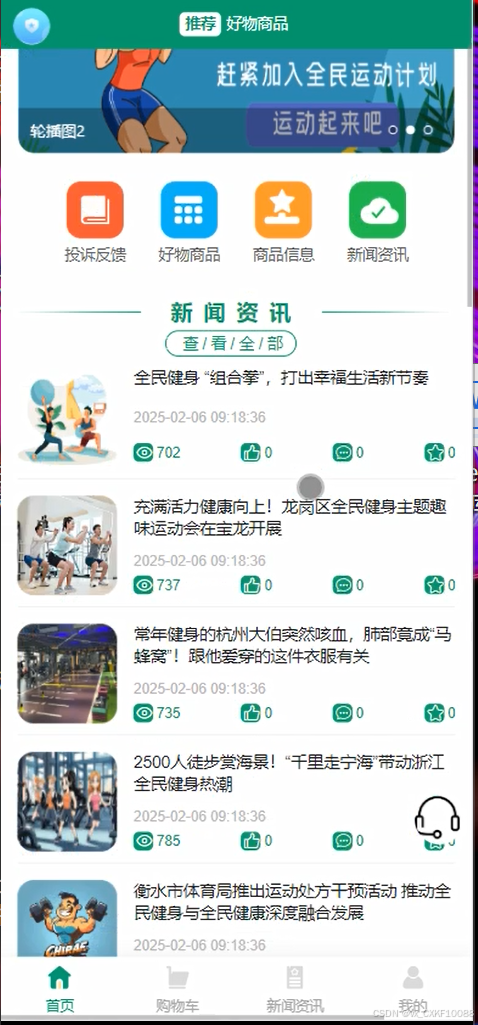

5.2.1 用户首页模块

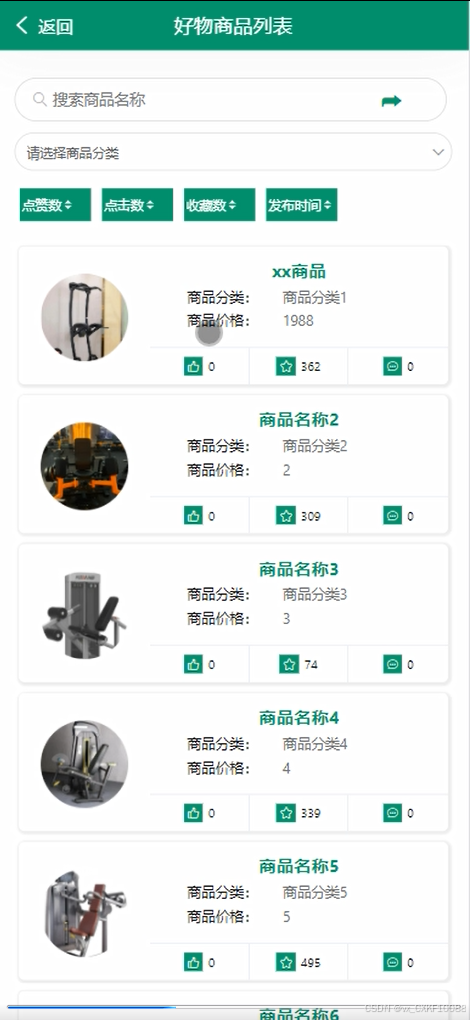

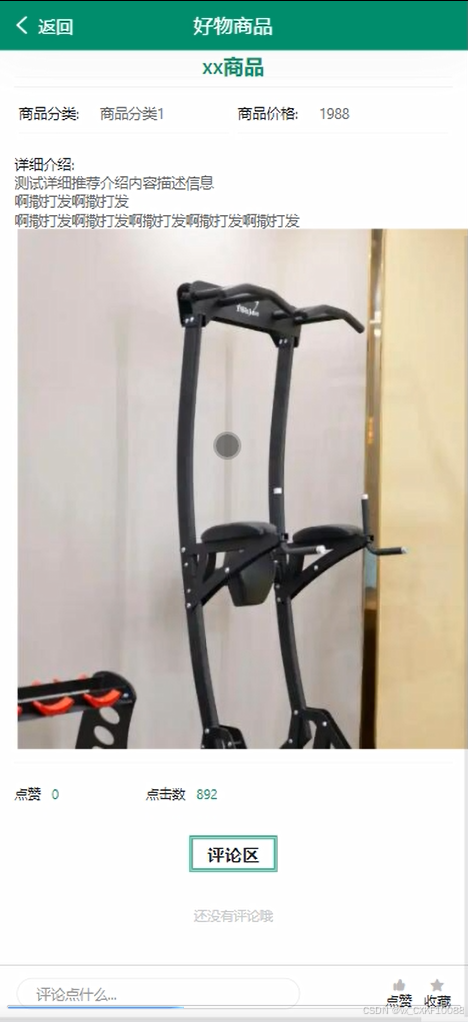

5.2.2 好物商品模块

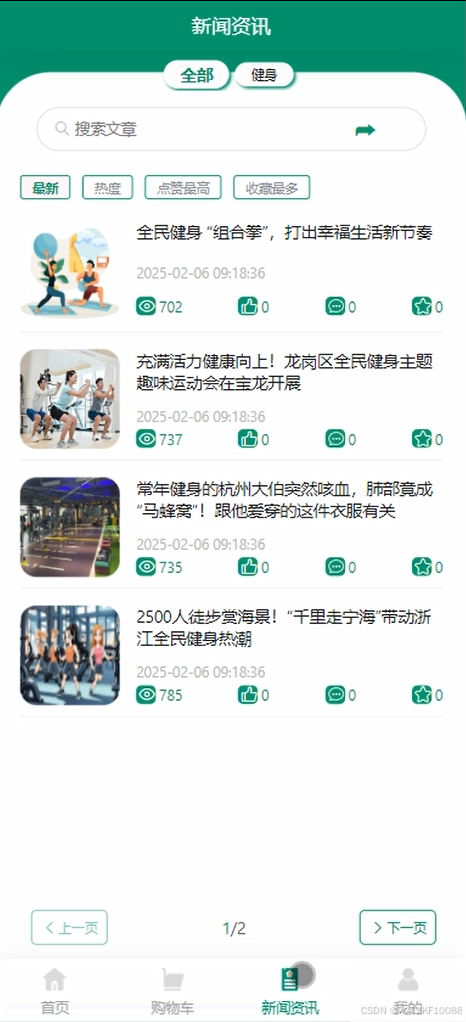

5.2.3 新闻资讯模块

5.2.4 商品信息模块

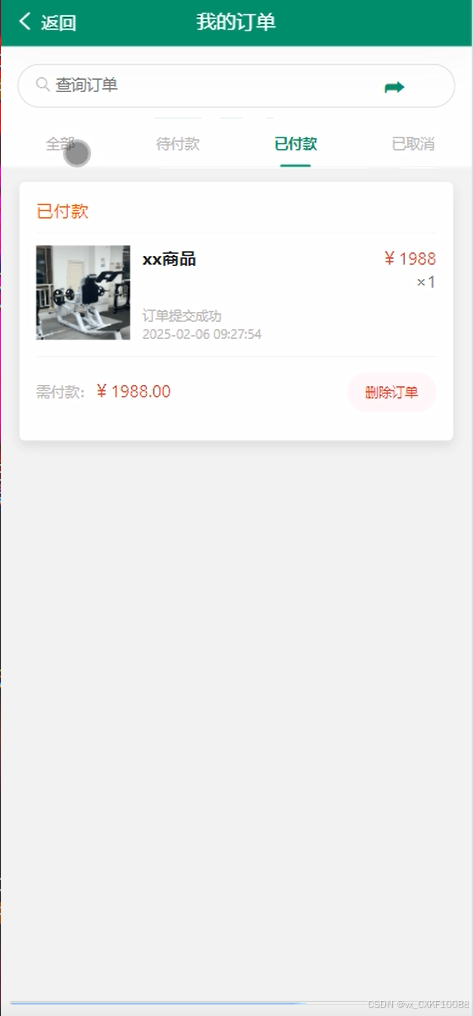

5.2.5我的模块

5.3 管理员功能实现

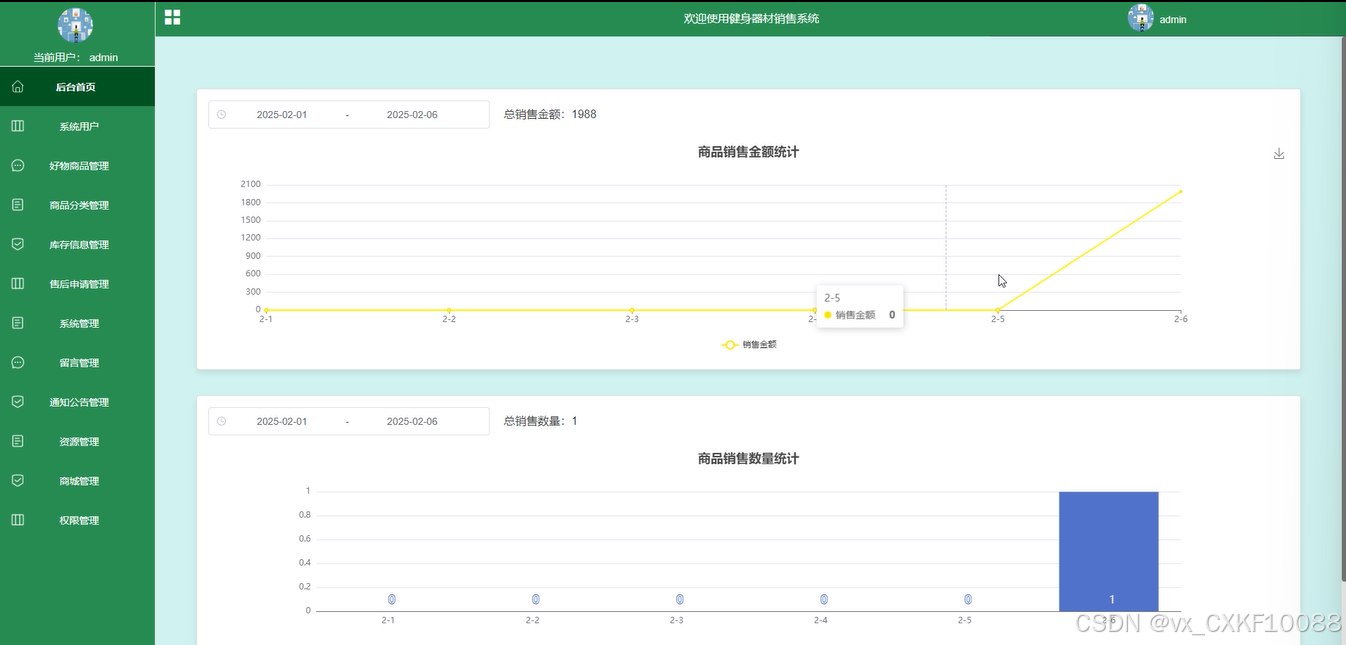

5.3.1首页界面

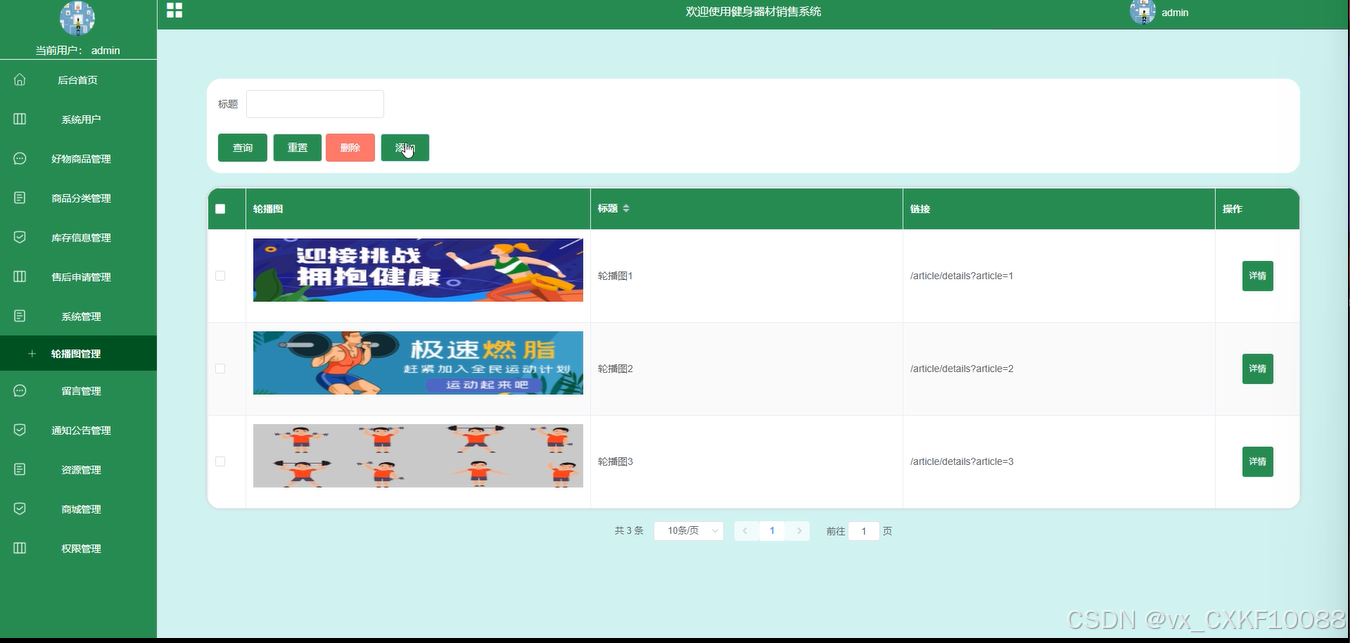

5.3.2轮播图管理界面

5.3.3系统用户界面

5.3.4好物商品管理界面

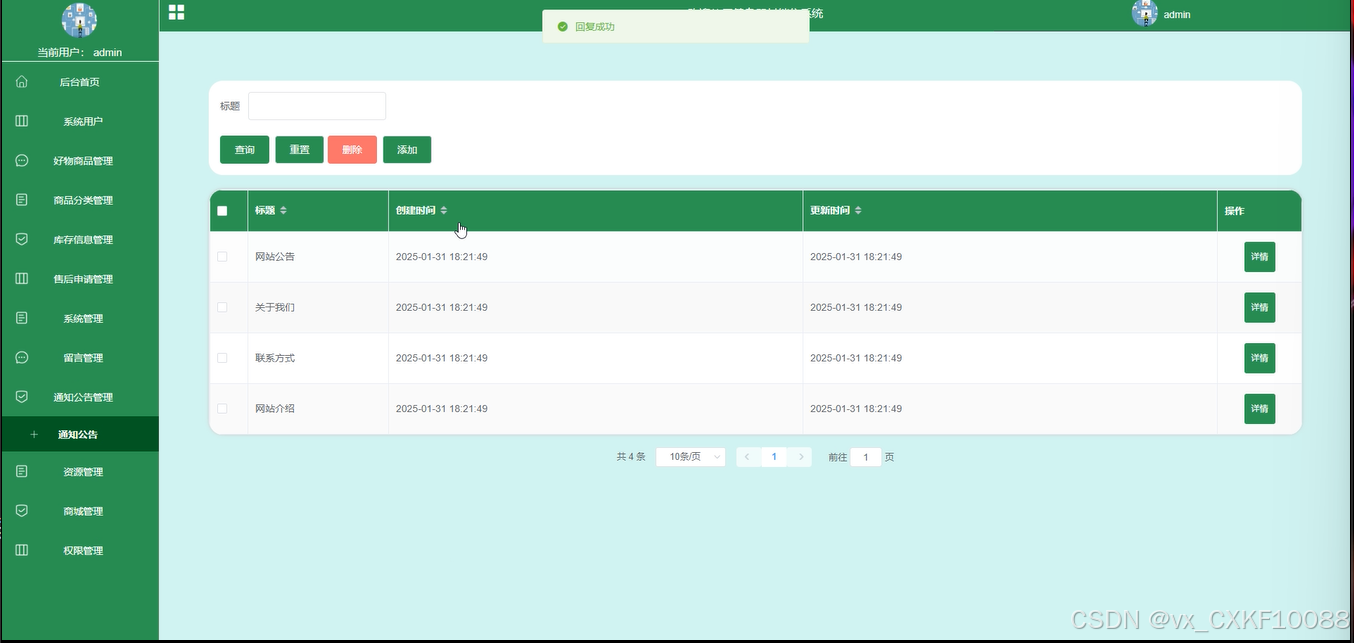

5.3.5通知公告管理界面

5.3.6资源管理界面

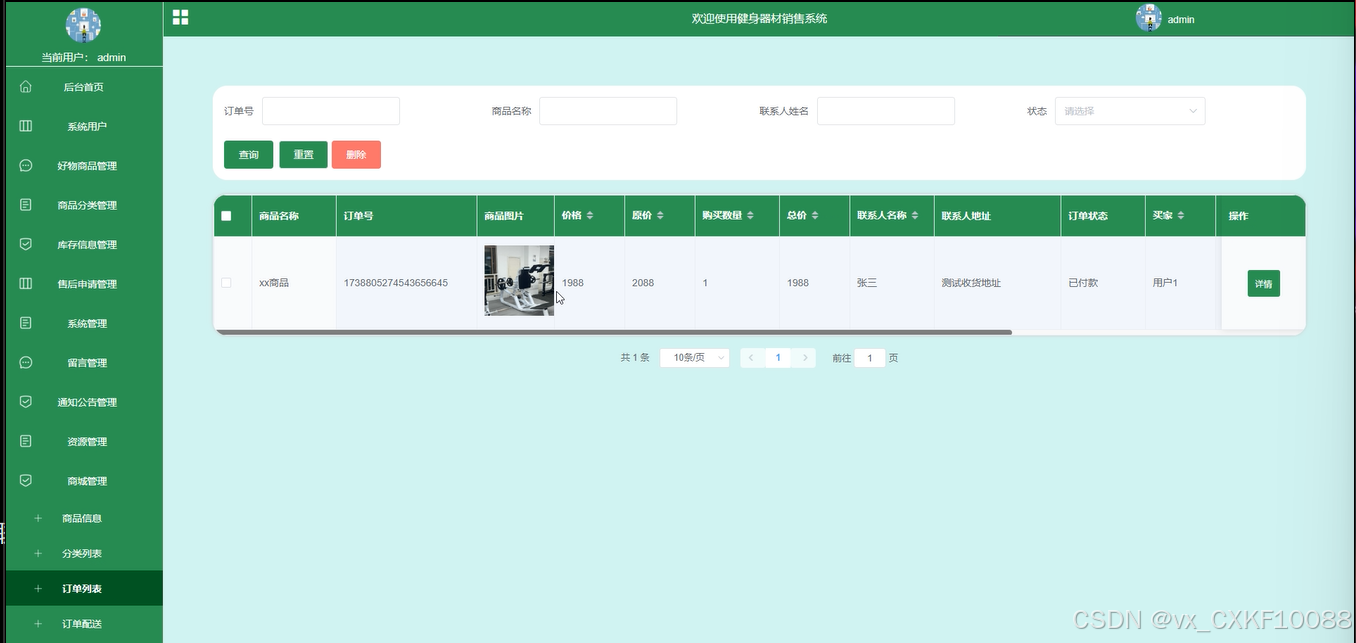

5.3.7商城管理界面

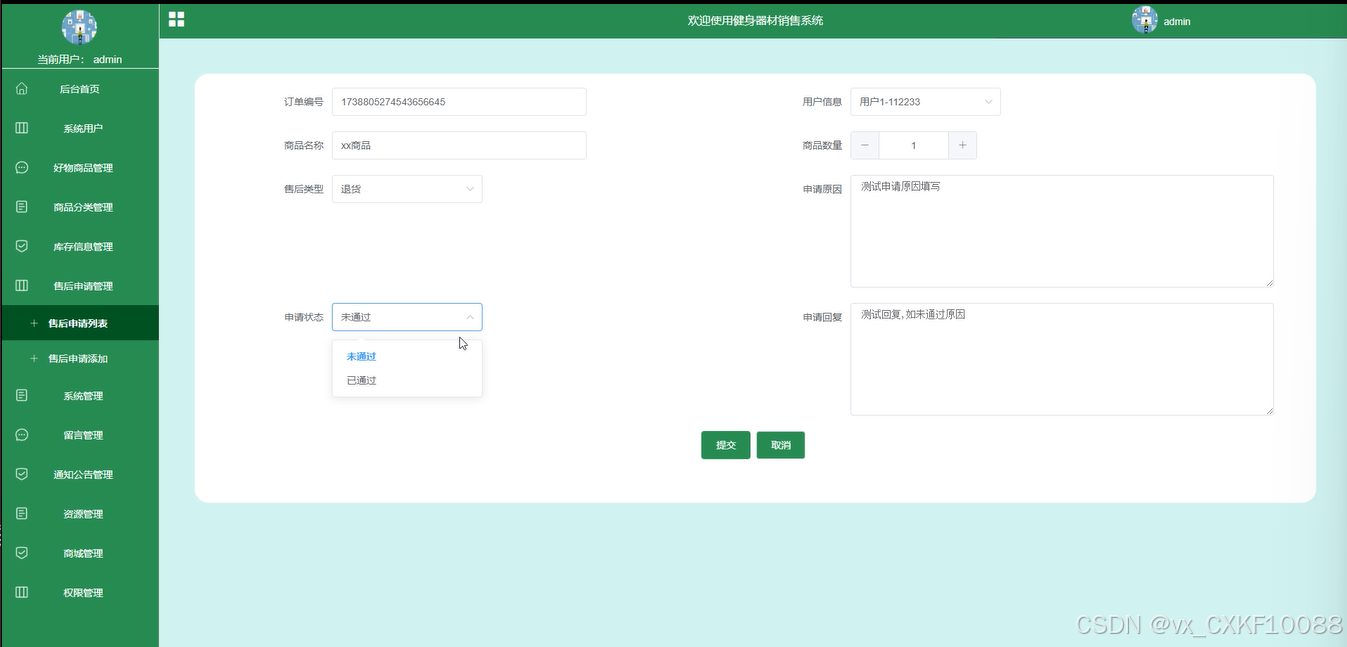

5.3.8售后申请管理界面

第六章  系统的测试

6.1测试目的

6.2功能测试

6.3性能测试

6.4测试结果

结  论

参考文献

致  谢

第一章 绪 论

1.1选题背景和意义

随着人们生活水平的不断提升和健康意识的增强，健身活动逐渐成为大众日常生活的一部分。健身器材的需求也随之增长，尤其是在城市化进程加快的背景下，越来越多的人选择通过线上平台购买各类健身器材，方便快捷的购物方式成为消费者的首选。因此，健身器材的线上销售市场呈现出蓬勃发展的态势。然而，现有的一些电商平台在商品推荐、用户体验、售后服务等方面还存在一定的不足，无法完全满足消费者对个性化、便捷性和服务质量的需求。

为了改善这一现状，本文结合先进的技术架构和用户需求，设计并开发了一款健身器材销售系统。通过利用SpringBoot、Java、MySQL等成熟的开发技术，系统不仅能够为消费者提供高效、便捷的购物体验，还能为管理员提供全面的商品管理、库存监控及用户管理工具。通过系统设计，可以实现个性化推荐、订单管理、售后服务等多项功能，使得消费者在购物过程中的每一步都能得到优化，提升平台的竞争力。

对于平台运营者而言，健身器材销售系统能够有效减少人工干预，提高系统的自动化程度，并通过管理后台实现商品和订单的实时跟踪与管理。数据驱动的管理决策模式将帮助运营者提升库存管理的效率，减少商品断货或滞销的风险，确保商品供应与需求的平衡。

在技术层面，健身器材销售系统通过使用SpringBoot框架作为后端开发基础，能够在保证系统稳定性的同时提高开发效率。Java语言的跨平台特性与MySQL数据库的高效数据处理能力，进一步增强了系统的可扩展性与可维护性。前端小程序的选择，不仅增强了系统的用户体验，还解决了多平台适配的问题，使得用户可以通过手机、平板等多种设备方便地访问平台。系统的架构设计紧密围绕电商平台的核心需求进行优化，具备了良好的扩展性与灵活性，可以适应未来更复杂的用户需求和技术变革。

从社会意义来看，随着人们健身意识的提升，线上健身器材销售系统为消费者提供了更为便捷的购物方式，尤其是在一些大城市中，线下购买健身器材受到时间、空间限制的影响，线上平台成为了主流购物方式。通过这个平台，消费者能够方便地获取所需器材，同时享受更高效的售后服务，也促进了健康生活理念的推广。

总而言之，健身器材销售系统的设计与实现不仅响应了健身器材市场发展的需求，也为平台运营者提供了一种高效的管理工具，推动了线上购物的便捷性和服务质量提升，同时促进了健康生活方式的普及。

1.2国内外研究现状

近年来，随着电商行业的蓬勃发展，网上商城系统的设计和实现成为了国内技术研究的热点。基于Java的网上商城系统设计广泛应用于各种商品领域，如茶叶、电器和农产品等。例如，向育程和段元梅在其研究中提出了基于Java的网上商城系统架构设计，并分析了商城系统中商品管理、订单管理和支付功能的实现方法[1]。随着微服务架构的推广，李宇杰针对电商微信小程序的设计与实现进行了深入探讨，并提出了一种基于微服务的电商平台架构，以提升系统的可扩展性和高并发处理能力[2]。另外，SpringBoot框架的广泛应用，也使得网上商城系统的开发效率大幅提升。王培培基于SpringBoot的网上商城管理系统设计，不仅提高了开发速度，还增强了系统的稳定性和可维护性[3]。此外，基于微信小程序的网上购物系统也成为了近年来的研究重点。杜雨荃等在其研究中讨论了如何通过微信小程序实现用户友好的购物体验，并解决了跨平台适配问题[4]。

国外的电商系统研究主要集中在技术架构、平台性能和用户体验的提升上。国外的许多研究强调了基于现代软件架构的电商平台的设计。例如，Zengyu Cai等人提出了一种基于Java Web的在线商城系统设计，通过高效的数据处理和前后端分离的设计实现了电商平台的高性能和可扩展性[5]。此外，Yong Peng和Shi Wang在其研究中探讨了SOA架构在在线药品商城系统中的应用，旨在提高系统的灵活性和服务的可扩展性[6]。这种基于服务的架构能够有效应对电商平台在用户数量增加时的负载压力，并优化平台的管理和运营。随着移动互联网的崛起，基于小程序的电商平台逐渐成为全球电商系统的趋势之一。研究表明，通过小程序平台，商家能够提供无缝的购物体验，同时大幅降低用户的进入门槛。Husein等人则分析了不同地区的电商平台在商品营销与客户管理方面的差异，并提出了提升电商平台客户满意度和忠诚度的多种策略[7]。这些研究成果为国内外的电商平台开发提供了有益的参考，尤其是如何通过技术架构和用户体验的优化提升系统的竞争力。

1.3研究内容

开发和实施健身器材销售系统，需要完成以下任务：

（1）首先是确定选题，确定好所要做的系统，并对系统的背景及现在面临的一些问题等进行系统的初步确认。

（2）在系统ACK完成之后，我们将根据系统开发的要求，选择JAVA技术来构建健身器材销售系统，并对其中的数据库进行搭建和开发，以确保该系统能够有效地实现其功能。此外，我们还将对所选择的技术进行详细的技术分析，以确保系统的可行性和安全性。

（3）在健身器材销售系统中，首先要确定系统的技术，然后进行在线确认，以确定系统的用户角色，并根据这些角色划分出相应的功能模块。系统的设计主要将用户分为管理员和用户角色，每个角色都有其独特的特点，而且每个功能模块都有其特定的功能，但是系统的数据库都是交互式的，用户可以随时根据自身的需求查看好物商品、商品信息，而系统的工作人员则可以根据自身的职责，处理和操作在线信息。管理员可以快速收集用户的详细信息，并能够在第一时间响应客户的需求。

（4）经过精心设计的系统功能模块已经ACK完毕，接下来就是程序和界面的开发。为了检验程序的完整性，我们会采取多种测试方法，让不同的用户编写和提交相关内容，并定期检查程序中的缺陷，一旦发现问题，立即采取在线解决措施，直至系统运行稳定，才可以将其上传至正式使用。

• 开发工具及关键技术介绍

2.1微信开发者工具

微信开发者工具是一款专为小程序开发而设计的应用，它不断改进，提供了便捷的操作方式，并且在开发过程中可以通过微信扫描二维码来访问，从而实现快速、准确的小程序开发和调试。

根据用户的需求，我们将采用不同的屏幕大小来制作小程序。

在完成了视图布置之后，可以通过执行编辑功能，快速更改当前的视图界面。

控制台:方便调试打印输出信息。

将代码上传至腾讯服务器，并在审核过程中填写版本号和备注信息，以确保代码的安全性和准确性。

通过查看资源文件，我们可以快速地调整相关项目的文件目录，从而实现断点调试。

使用远程调试技术，无论是在手机端还是PC端，都能够轻松地进行开发工作。

本地数据存储:显示的是本地存储的数据。

通过使用子父层级结构，我们可以更容易地进行视图调试。

微信的代码体积应该保持在2M 以内，而且在开发过程中，应该严格检查合法域名信息，并且为小程序的后台配置服务器域名。

微信开发者工具已经成为了开发过程中不可或缺的一部分，并且正在不断地改进和完善。

2.2小程序框架以及目录结构介绍

这款微信小程序的设计旨在帮助用户快速、便捷地创建出一款拥有完全独特 特色的应用。它由一套完善的框架结构，将用户界面、操作界面、功能界面等多种功能完美结合，使用户只需要一点点的操作，就能轻松实现微信小程序的创建。框架的核心功能是一个快速的数据绑定机制，它能够轻松地将用户的信息和界面进行一致性的管理。它不仅支持对用户信息的实时监控，还能够根据用户的需求，实现对界面的快速调整和优化，从而使用户能够轻松地构建强大的微信小程序。

2.3 JAVA技术

Java主要采用CORBA技术和安全模型，可以在互联网应用的数据保护。它还提供了对EJB（Enterprise JavaBeans）的全面支持，java servlet API，SSM（java server pages），和XML技术。

JAVA语言功能：

面向对象编程是一种革命性的软件开发方法，它将复杂的程序结构转换为可编程的对象，从而大大简化了编程过程，并且极大地提升了程序的安全性。它的出现，使得编程者可以更加轻松地完成任务，并且可以更好地控制程序的运行，从而更好地满足用户的需求。

Java的一个重要优势在于它的跨平台特性，这使得编程变得更加便捷。通过使用Java，您可以轻松访问多个不同的平台，而不必担心编译时会出现问题。

C++的缺陷之一便是它没有有效地利用可重复使用的资源，这使得它的资源需求量大大增加，而这种情况下，它的垃圾回收机制正好可以有效地解决这一问题，因而减少了资源的使用，进而节约了巨量的资源。一些优秀的编程人员通常都会将一块内存地址设为堆栈，以便当它被使用的时候自动解锁，但是一些初学者或者初入者往往忽略了这一步骤，结果就是程序的性能受到了影响，甚至出现了崩溃的情况。因此，许多C++专家在开发代码时，通常会先检查一个指针的值，如果它已经被移动，就把它的值调整到NULL，这样才能够有效地完成代码的执行。

2.4 Mysql数据库

数据库是系统开发过程中不可或缺的一部分。 在WEB应用方面，MySQL AB开发了一个具有很大优势的MySQL关系数据库管理系统。 MySQL可以将数据存储在不同的表中，这非常灵活，并且还可以提高系统在实际应用中的速度。 数据库访问最常用于标准SQL语言，MySQL用于SQL语言，因此它具有高度兼容性。数据库的操作是必不可少的，包括对数据库表的增加、删除、修改、查询等功能。现如今，数据库可以分为关系型数据库和非关系型数据库，Mysql属于关系性数据库，Mysql数据库是一款小型的关系型数据库，它以其自身特点：体积小、速度快、成本低等，Mysql数据库是目前最受欢迎的开源数据库。

在WEB应用技术中， Mysql数据库支持不同的操作系统平台，虽然在不同平台下的安装和配置都不相同，但是差别也不是很大，Mysql在Windows平台下两种安装方式，二进制版和免安装版。安装完Mysql数据库之后，需要启动服务进程，相应的客户端就可以连接数据库，客户端可通过命令行或者图形界面工具登录数据库。

2.5 Springboot框架

Java框架的出现，极大地改变了Java的运行方式，因为它不仅可以支持复杂的框架结构，而且还可以支持多种复杂的操纵，从而极大地改善了Java的效率和可靠性。此外，Java框架也被广泛地用来取代EJB（EnterpriseJavaBeans），成为一种更加强大的框架。Spring框架可以有效地支撑多种AP的开发，其中包括：基于控制反向的核心功能，可以将对象的生命周期变得更加可视，采取面向切面的编程语言，以及采取多种可靠的长效技术，以及支撑多种Web框架，以满足不同的AP的需求。Spring框架拥有强大的控制反馈（IOC）功能，使得Java对象的配置与管理变得更加简单高效。该框架采取Java的反馈机制，允许使用者根据XML文件、类别及其相关的Java注释等信息，自由地调整Java对象的使用，从而实现更加高效的编程。Spring框架拥有一种独特的方法来实现切割和分层，它采用了AOP框架，并且在使用过程中支持多种方法的协调。AOP的目的是将复杂的任务分解成多个独立的部分，以便更好地管控和控制。Spring框架的AOP框架拥有丰富的AOP特征，尽管不及AspectJ框架，但它们的结合仍然是一种有效的解决方案，它们不仅支持基础的AspectJ，还支持更高级的aop，从而更好地支持企业的业务流水线。此外，SpringAOP还支持更多的事务处理和远程访问。Java的事务处理框架提供了一种灵活的方式，允许不同类型的事务，包括本地、远程、内部、外部的，都能够被有效的处理。它支持多种类型的事务，用户可以根据需要自定义事务处理模块，如XML、Java文档，还支持快速、安全的数据交换。Spring的强大的数据访问功能为开发者们带来了极大的便利，无论是JDBC、iBATS/MyBATIs、Hibernate、JDO、ApacheOJB、ApacheCayne，都能够轻松地实现数据的访问，而且，这些功能也能够被Spring的事务管理系统完美地整合，从而大大减少了开发者们面临的挑战，极大地改善了他们的工作效率，极大地推动了企业级的信息化进步。通过使用这种方法，我们可以更加轻松地进行数据访问。SpringMVC的诞生源于一个开发者的决定：他们决定改变传统的StrutsWeb框架，将呈现层、请求处理层和模型完全分离，从而创建一个更加高效、可靠的SpringMVC。

第三章 系统分析

3.1可行性分析

通过综合考虑经济、操作、技术等因素，可以对健身器材销售系统的可行性进行全面评估。这将有助于确定项目的成功概率，并为项目规划提供坚实的基础。

 3.1.1经济可行性分析

考虑到Springboot、小程序及MySQL等均为开源技术，无需支付高昂的许可费用，大大降低了系统的开发成本。同时，这些技术拥有广泛的用户群体和成熟的社区支持，便于获取技术支持和资源共享。此外，系统的实施将显著提升健身器材销售系统的效率和用户体验，从而带来潜在的经济效益。因此，从经济角度来看，该系统的开发同样具备可行性。

 3.1.2操作可行性分析

系统设计应遵循用户友好原则，确保用户能够轻松上手并高效使用。通过合理的界面布局、直观的操作流程以及详尽的帮助文档，可以大大降低用户的学习成本，提高系统的操作可行性。此外，系统还应具备完善的权限管理和数据安全机制，确保操作的安全性和合规性。

 3.1.3技术可行性分析

从技术方面来说，健身器材销售系统的设计与实现也是可行的。Spring Boot是一种流行的Java框架，提供了强大的开发支持。小程序是一种流行的移动应用开发平台，提供了便捷的开发和部署支持。MySQL是一种流行的关系型数据库管理系统，提供了强大的数据存储和管理支持。通过使用这些技术，健身器材销售系统可以实现高效、安全、可靠的管理功能。

3.2功能需求分析

健身器材销售系统的设计与实现依赖于SpringBoot框架、小程序、Java、MySQL等技术，旨在为普通用户和管理员提供一套高效、便捷、功能全面的管理和服务平台。系统的功能可分为普通用户功能和管理员功能两大部分，下面对这些功能进行详细分析。

1.普通用户功能分析

登录注册：用户首先通过登录或注册账户进入系统。系统提供了账号注册和登录功能，用户可以通过邮箱或手机号注册账户，登录后可以访问个性化服务。登录状态下，用户可以查看自己的订单、收藏、评论等信息，确保购物体验的个性化和便捷性。

首页：首页是用户接触系统的第一界面，其中最为重要的功能之一是商品推荐。系统通过协同过滤算法分析用户的历史行为（如浏览、购买、评分等），智能推荐可能感兴趣的商品。这不仅提升了用户的购物体验，还能够通过个性化推荐增加商品的曝光度，进而提高转化率。

投诉反馈：用户在购买商品后如果遇到问题，可以通过投诉反馈功能提交问题，平台会在规定时间内处理用户反馈，提升用户的满意度和平台的服务质量。该模块增加了用户的信任感和平台的透明度。

好物商品、商品信息：在商品展示模块，系统提供了详细的商品信息，包括商品描述、价格、规格、品牌、用户评价等。用户可以通过查看商品详细信息来帮助做出决策，支持商品的筛选和排序（如按价格、销量、评分等）。

新闻资讯、网站公告：用户在平台上可以查看新闻资讯和网站公告。这类功能让用户能够及时了解平台的最新活动、优惠信息、商品推荐、行业新闻等，增强平台的互动性和用户粘性。

购物车：购物车功能允许用户将感兴趣的商品添加到购物车中，便于在结算时进行批量操作。购物车可以展示商品的数量、价格、总金额等信息，用户可以修改购物车中的商品，或者删除不需要的商品。

我的：用户通过“我的”页面可以管理个人信息，如修改资料（昵称、联系方式、密码等）、查看历史订单（我的订单）、设置收货地址等。用户还可以查看已收藏的商品，或对购买过的商品进行评论，对商品进行评价。这些功能有助于提升用户的体验，建立起用户与平台之间的长期互动关系。此外，售后申请功能允许用户在遇到商品质量问题时进行申请处理，系统会将售后处理进度及时反馈给用户。订单配送功能则让用户可以实时查看订单的配送状态，增加购物的透明度。

2.管理员功能分析

后台首页：管理员的后台首页提供了整个系统的概览，包括待处理的售后申请、用户投诉、库存警告等关键数据。该界面为管理员提供了快捷的入口，便于实时管理系统中的各项任务和功能模块。

系统用户管理：在系统用户管理模块，管理员可以查看、编辑、删除平台上的用户信息，管理用户的权限，处理用户的投诉反馈。管理员还可以禁用不活跃或违规的账户，维护平台的安全与秩序。

好物商品管理：好物商品管理模块允许管理员对商品进行全面的管理。管理员可以添加新商品、修改商品信息、删除商品、发布商品促销活动等。商品管理模块的实现使得管理员能够有效地调整商品的上架和下架，提高商品管理的灵活性。

商品分类管理：商品分类管理模块帮助管理员对商品进行分类，如按品牌、价格、功能等维度分类，方便用户快速查找和筛选所需商品。通过有效的分类，平台可以提升用户体验，增强用户对商品的浏览效率。

库存信息管理：库存信息管理模块帮助管理员实时监控商品的库存情况。系统可以设定库存阈值，当库存低于设定值时，系统会通过预警机制提醒管理员补充库存，确保商品的供应不断货，避免因库存不足导致的销售损失。

售后申请管理：售后申请管理模块为管理员提供了售后申请的处理入口。管理员可以查看用户提出的售后服务请求，及时进行审核和处理，确保售后服务的高效性与用户的满意度。

轮播图管理：轮播图管理模块允许管理员更新首页展示的广告图片或促销活动内容。管理员可以上传新的轮播图，调整展示的顺序，确保平台的广告宣传信息能够及时呈现给用户。

留言管理：留言管理模块帮助管理员处理平台上用户的留言或投诉。管理员可以查看用户的留言，回复用户的问题或建议，提升客户关系管理和平台的互动性。

通知公告管理：在通知公告管理模块，管理员可以发布平台公告或系统通知，如节假日休假安排、促销活动信息、系统维护等，确保平台能够向所有用户传递重要信息。

资源管理：资源管理模块包括新闻资讯和资讯分类管理。管理员可以发布新闻资讯、设置资讯分类，进一步丰富平台的内容，增加平台的活跃度。

商城管理：商城管理模块是管理员管理商品、订单和配送的核心功能模块。管理员可以查看商品的详细信息、管理商品分类、处理订单、查看订单配送状态等，确保商城的顺畅运行。

权限管理：权限管理模块帮助管理员设置不同用户的访问权限，确保系统的安全性。管理员可以为不同角色的用户分配不同的权限，限制或授权其对系统功能的访问，以提高系统的安全性和管理效率。

根据使用该系统的用户角色可以划分为普通用户和管理员，具体如下所示。

健身器材销售系统普通用户角色用例图如下所示。

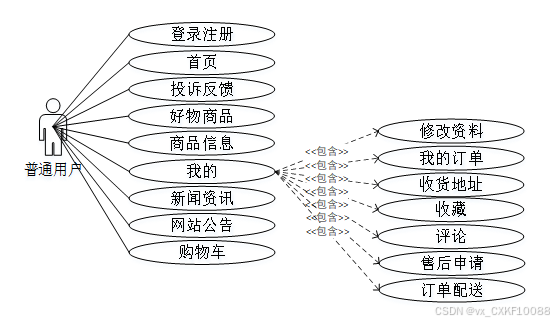

图3-1 普通用户角色用例图

健身器材销售系统管理员角色用例图如下所示。

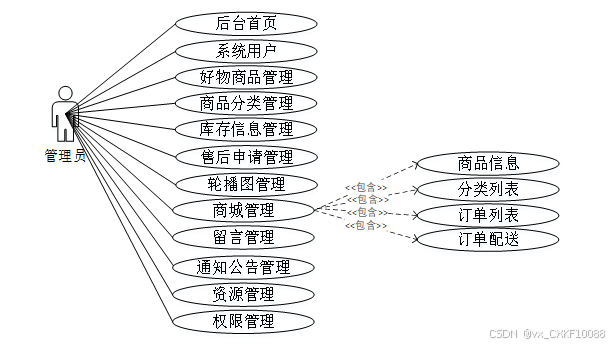

图3-2管理员角色用例图

3.3性能需求分析

用户操作响应时间：系统应保证用户在操作平台时的响应速度，例如浏览好物商品、商品信息、下单、售后申请等操作应该迅速响应。

系统稳定性：平台应具备一定的容错能力和稳定性，防止因为意外情况导致系统崩溃。

数据安全：用户信息、交易记录等敏感数据需要加密存储，确保数据安全性。

系统并发能力：平台应考虑到可能大量用户同时访问的情况，保证系统的并发处理能力。

日志记录：系统需要记录用户操作日志、异常日志等，便于排查问题和分析用户行为。

基于以上性能需求将确保健身器材销售系统能够稳定、高效地运行，能够很好地满足用户和管理员的需求。

3.4系统流程分析

3.4.1用户注册流程图

注册的过程，第一部分是账号的注册，第二部分是信息完善。在业务开展过程中，管理员可对用户信息进行修改等管理操作，注册流程如图3-4用户注册流程图所示。

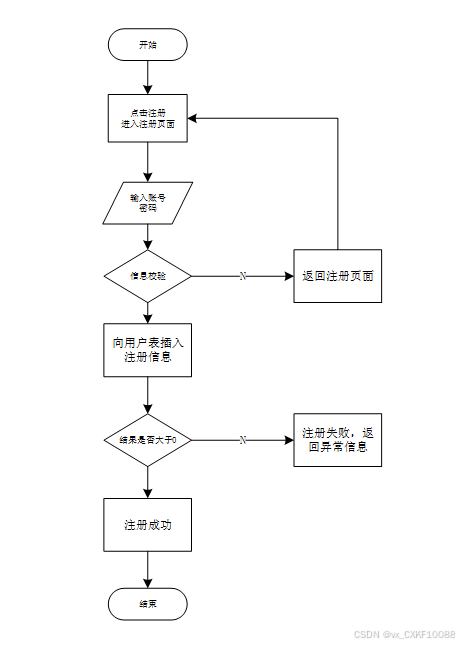

图3-4 用户注册流程图

3.4.2用户登录流程图

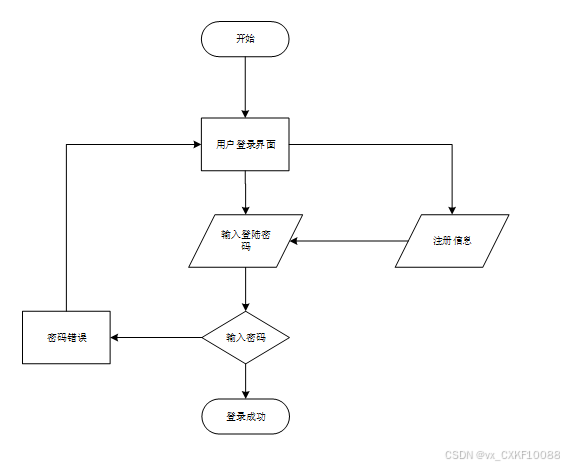

登录时，用户填写用户名、密码、选择身份进行登录，在登录过程中后端会对发送过来的信息进行验证和判断，具体的登录流程如图3-5用户登录流程图所示。

图3-5 用户登录流程图

3.4.3业务流程图

业务流程图揭示了内部业务之间的相互作用，同时展示了商品交易和信息流动的状况。健身器材销售系统必须支持机构在不同层级上的多样化职能，其中各功能模块之间存在多种关联信息，共同构成了一个有机整体。针对商品交易信息的特性以及所面临的实际情况，我们对系统进行了业务流程图的设计。通过流程的流畅和高效，系统满足了在线购买健身器材商品的需求，并简化了系统管理，从而提升了运行效率和用户体验。健身器材销售系统的业务流程图如下所示。

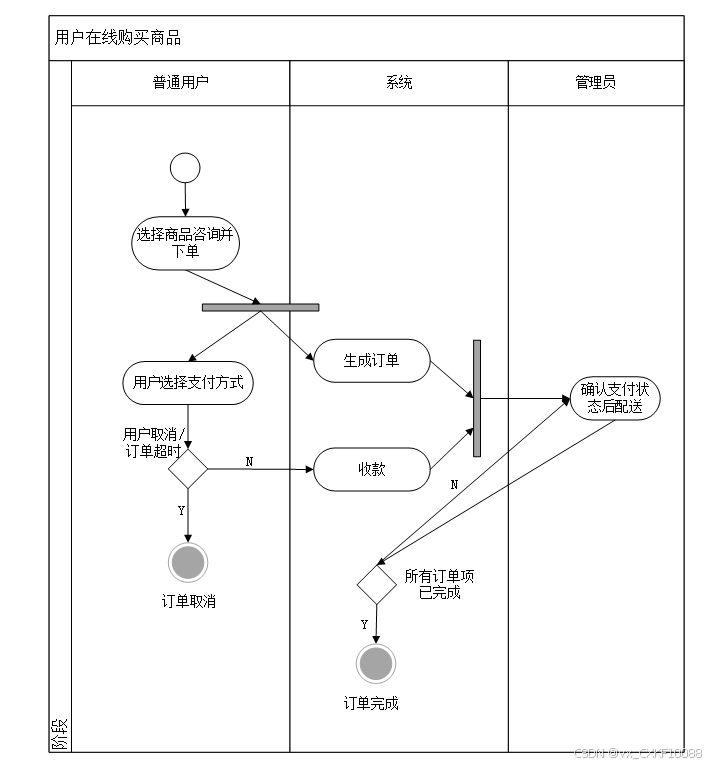

用户在线购买健身器材商品流程如下图所示。

图3-6 用户在线购买商品业务流程图

第四章 系统设计与实现

4.1系统总体设计思路

健身器材销售系统采用Browser/Server结构,（浏览器/服务器）和基于Web服务前后台交互的模式，是一个适用于Windows体系环境下的模型结构。只要用户有符合程序运行的硬件系统，并连上互联网,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

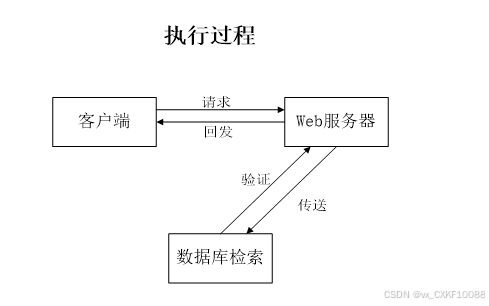

图4-1系统工作原理图

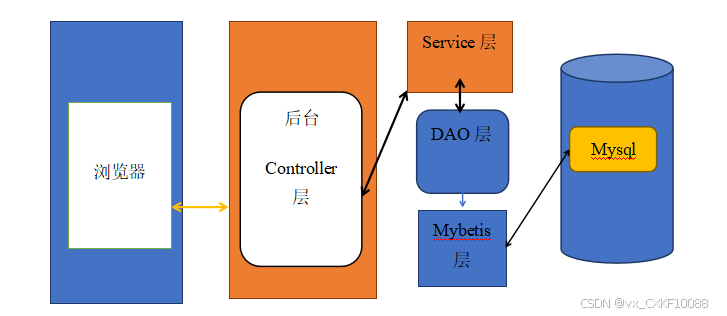

其最终前后台交互原理如图4-2所示。

图4-2前后台交互原理

具体交互流程为：浏览器中执行具体操作，操作命令将生成一个do方法。该方法使得浏览器能够访问后台中的Controller层，Controller层由于业务上的需要执行进而访问Service层。Service层收到指令后将会去调用内部DAO层的接口。接口将会和MyBatis层下的一个SQL语句相对接。对接好之后进而访问MySql数据库。更新底层数据，然后将数据同步回MyBatis层，同步变化后的数据将通过DAO层接口，Service层和后台Controller层，直观反映到浏览器页面上。

4.2系统结构设计

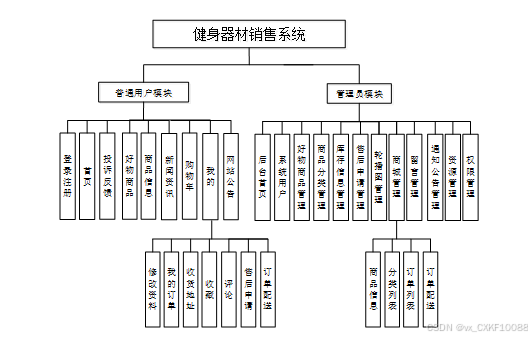

健身器材销售系统的整体结构设计如图4-2所示。

图4-2整体功能结构设计图

4.3系统核心代码设计

健身器材销售系统的核心代码设计如下：

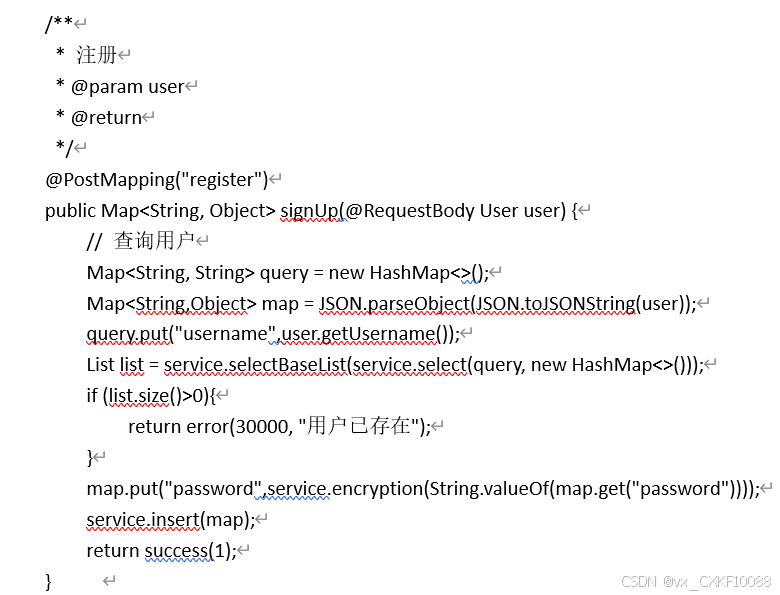

4.3.1用户注册

注册页UserController.java，传入user对象，并将"user_id"、 "state"、 "user_group"、"login_time"、"phone"、"phone_state"、 "username"、"nickname"、"password"、"email"、"email_state"、"avatar"、"create_time"输入，重点是 "username"、"nickname"、"password"必须输入，通过获取username，数据库查询是否有该用户，如果存在，则提示“用户已存在”，否则执行将UserId置为空（数据库表中该字段已设置自动递增），代码如图4-3所示。

图4-3注册核心代码图

4.3.2用户登录

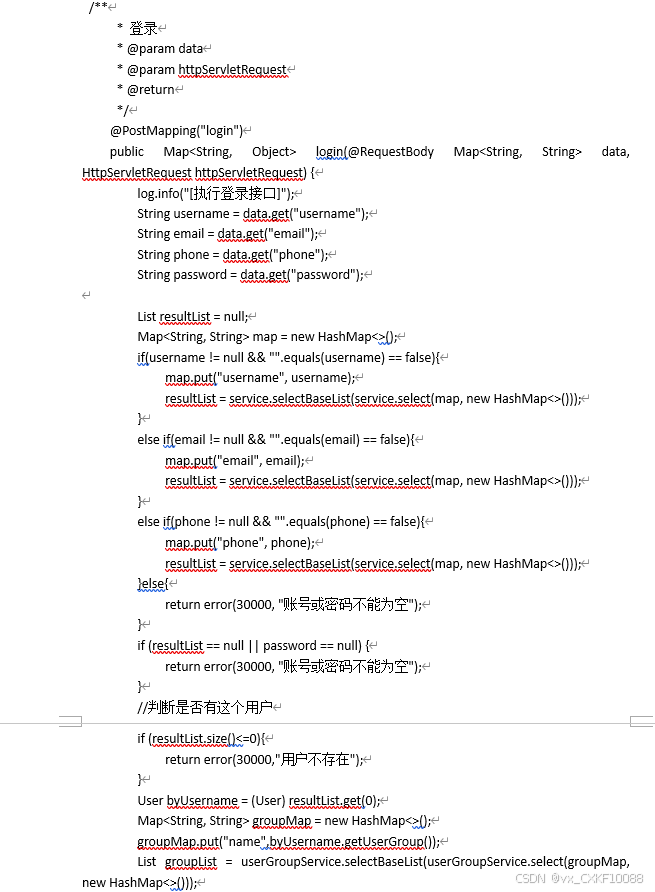

登录页，首先传入"username"、"email"、"phone"、"password"，用户可通过用户名、邮箱、手机号进行登陆，通过判断resultList来确定查询结果，然后执行查询用户组UserGroup，用户组里面不存在，依然报“用户不存在”，执行完以上代码，最后涉及到用户带有“审核”的，会查询examine_state（用户的审核状态），数据库表user_group中含有source_table和source_field进行查询，以上步骤完成，对输入的密码进行存储Token到数据库，匹对账号和密码，数据库中的AccessToken为令牌，用于身份认证，代码如图4-4所示。

图4-4用户登录核心代码图

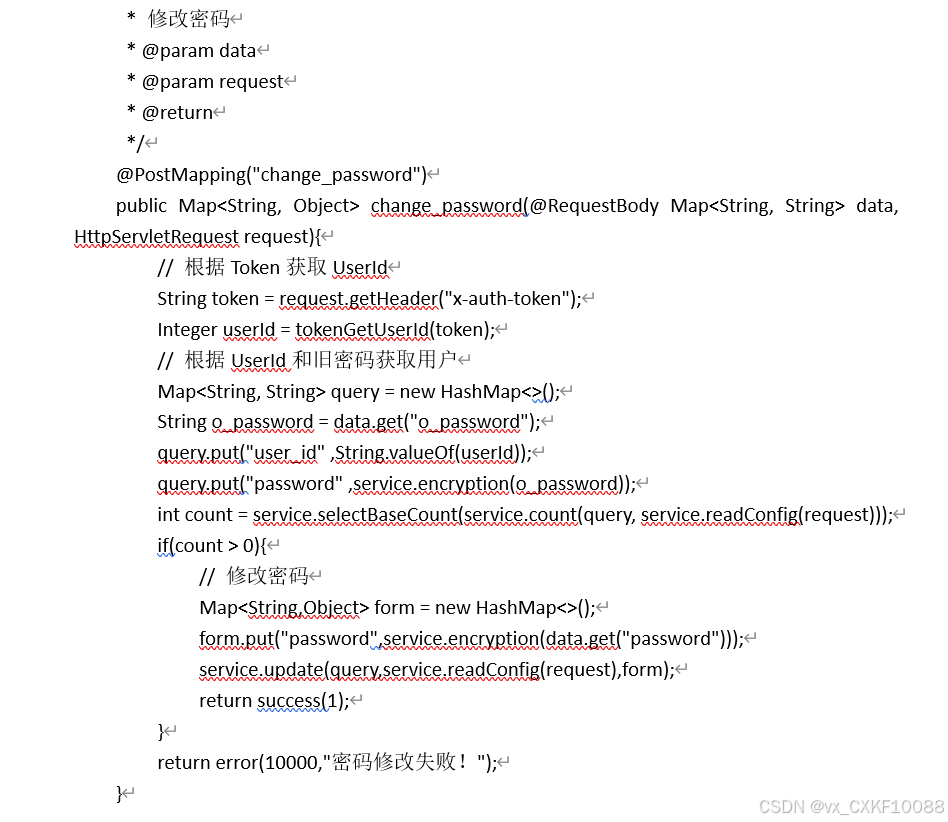

4.3.3修改密码

修改密码，通过请求data，获取旧密码，并将新密码重新赋值，期间都是需要通过加密，代码如图4-5所示。

图4-5修改密码核心代码图

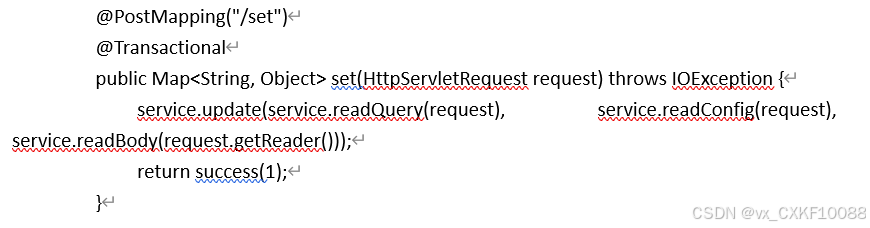

4.3.4修改数据

修改一个数据，原理与add基本一致，不同点在于通过readConfig()读取关键字，以及通过readQuery()获取URL后面?指定位置的标识，转成Map对象后，执行update操作，同样通过拼接的sql语句执行，执行过程读取query，toWhereSql()语句完成数据库操作，body为修改对象的值，代码如图4-6所示。

图4-6修改数据核心代码图

4.3.5删除数据

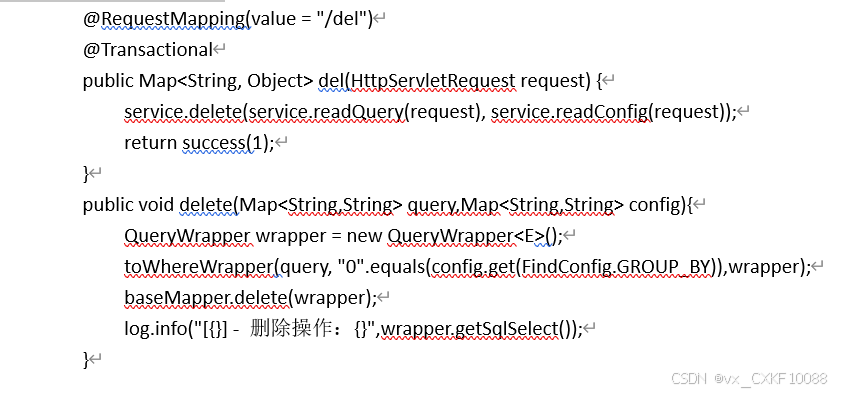

删除一条数据，通过readQuery()，获取URL后面的对象地址，删除FROM具体的table，query删除查询FindConfig语句，代码如图4-7所示。

图4-7删除数据核心代码图

4.3.6获取列表

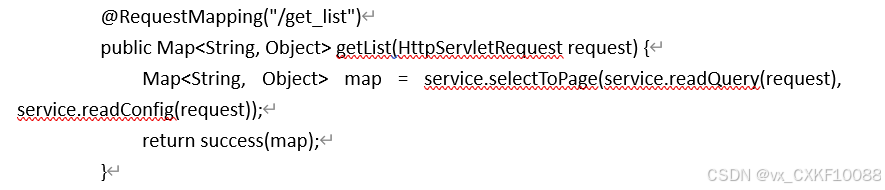

通过请求的参数获取列表数据，代码如图4-8所示。

图4-8获取列表核心代码图

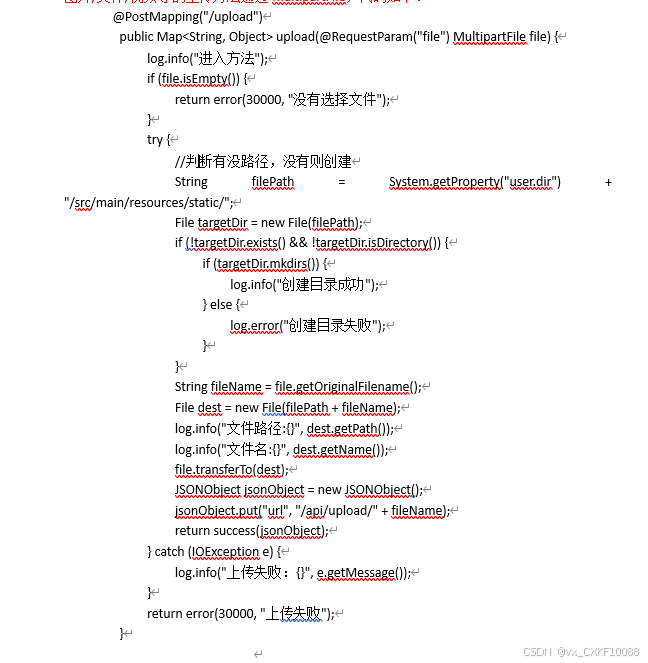

4.3.7图片上传

通过请求的参数获取列表数据，代码如图4-9所示。

图4-9图片上传核心代码图

4.4数据库设计

数据库系统作为一个重要的组件，其优化针对整体网络的运行非常重要。为了构建一个高效的数据库系统，我们需要明确每个元素的特征，并将它们组合在一起。

4.4.1概念设计

E-R图一般是由实体、实体的属性与联系三个要素组成的。在规划系统中所使用的数据库实体对象及实体E-R图，则需要通过对系统的需求分析、业务流程设计和系统功能结构来确定的。

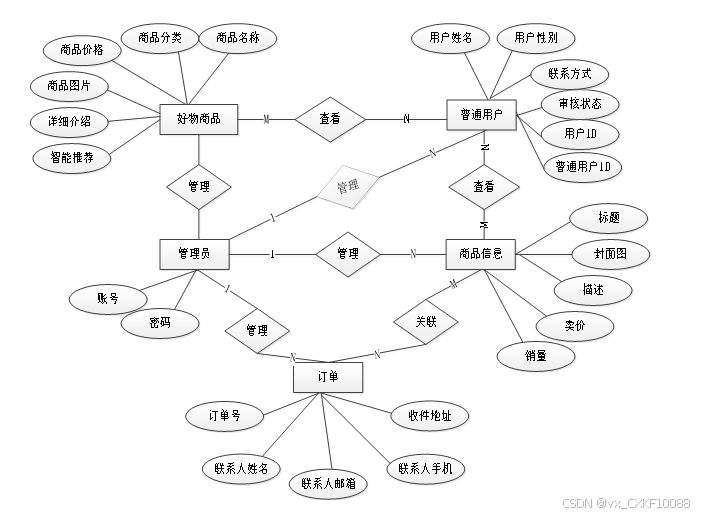

总体ER图如下图所示：

图4-10数据库E-R图

4.4.3逻辑设计

将实体属性模型转换为关系数据库应该遵循以下几个原则：

1.一个实体转换后要对应一个关系。

2.所有的主键必须要定义为非空（not null）。

3.针对二元联系也应该按照一对多、弱对实、一对一和多对多等联系来定义外键。

得到数据库的关系后，设计如下表结构。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-address（收货地址）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	address_id	int		是	是	收货地址
2	name	varchar	32	否	否	姓名
3	phone	varchar	13	否	否	手机
4	postcode	varchar	8	否	否	邮编
5	address	varchar	255	是	否	地址
6	user_id	mediumint		是	否	用户ID
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	default	tinyint		是	否	默认判断

表 4-3-after_sales_application（售后申请）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	after_sales_application_id	int		是	是	售后申请ID
2	order_number	varchar	64	否	否	订单编号
3	user_information	int		否	否	用户信息
4	product_name	varchar	64	否	否	商品名称
5	quantity_of_goods	double		否	否	商品数量
6	after_sales_type	varchar	64	否	否	售后类型
7	reason_for_application	text	65535	否	否	申请原因
8	application_status	varchar	64	否	否	申请状态
9	application_reply	text	65535	否	否	申请回复
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-4-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-5-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-6-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-7-cart（购物车）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	cart_id	int		是	是	购物车ID
2	title	varchar	64	否	否	标题
3	img	varchar	255	是	否	图片
4	user_id	int		是	否	用户ID
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	state	int		是	否	状态：使用中，已失效
8	price	double		是	否	单价
9	price_ago	double		是	否	原价
10	price_count	double		是	否	总价
11	num	int		是	否	数量
12	goods_id	mediumint		是	是	商品id
13	type	varchar	64	是	否	商品分类
14	description	varchar	255	否	否	描述

表 4-8-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-9-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-10-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-11-goods（商品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	goods_id	mediumint		是	是	产品ID
2	title	varchar	125	否	否	标题
3	img	text	65535	否	否	封面图：用于显示于产品列表页
4	description	varchar	255	否	否	描述
5	price_ago	double		是	否	原价
6	price	double		是	否	卖价
7	sales	int		是	否	销量
8	inventory	int		是	否	商品库存
9	type	varchar	64	是	否	商品分类
10	hits	int		是	否	点击量
11	content	longtext	4294967295	否	否	正文
12	img_1	text	65535	否	否	主图1
13	img_2	text	65535	否	否	主图2
14	img_3	text	65535	否	否	主图3
15	img_4	text	65535	否	否	主图4
16	img_5	text	65535	否	否	主图5
17	create_time	timestamp		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	customize_field	text	65535	否	否	自定义字段
20	source_table	varchar	255	否	否	来源表
21	source_field	varchar	255	否	否	来源字段
22	source_id	int		是	否	来源ID
23	user_id	int		否	否	添加人

表 4-12-goods_type（商品类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	int		是	是	商品分类ID
2	father_id	smallint		是	否	上级分类ID
3	name	varchar	255	否	否	商品名称
4	desc	varchar	255	否	否	描述
5	icon	varchar	255	否	否	图标
6	source_table	varchar	255	否	否	来源表
7	source_field	varchar	255	否	否	来源字段
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-13-good_commodity（好物商品）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	good_commodity_id	int		是	是	好物商品ID
2	product_name	varchar	64	否	否	商品名称
3	product_classification	varchar	64	否	否	商品分类
4	commodity_price	double		否	否	商品价格
5	product_images	varchar	255	否	否	商品图片
6	detailed_introduction	longtext	4294967295	否	否	详细介绍
7	hits	int		是	否	点击数
8	praise_len	int		是	否	点赞数
9	collect_len	int		是	否	收藏数
10	comment_len	int		是	否	评论数
11	recommend	int		是	否	智能推荐
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间

表 4-14-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-15-inventory_information（库存信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inventory_information_id	int		是	是	库存信息ID
2	product_name	varchar	64	否	否	商品名称
3	product_inventory	double		否	否	商品库存
4	product_storage_location	varchar	64	否	否	商品库位
5	product_description	text	65535	否	否	商品描述
6	product_remarks	text	65535	否	否	商品备注
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-16-logistics_delivery（物流配送）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	logistics_delivery_id	int		是	是	物流配送ID
2	order_number	varchar	64	否	否	订单号
3	product_name	varchar	64	否	否	商品名称
4	purchase_quantity	varchar	64	否	否	购买数量
5	total_transaction_amount	double		否	否	交易总额
6	the_date_of_issuance	date		否	否	发货日期
7	delivery_number	varchar	30	否	否	配送订单
8	ordinary_users	int		否	否	普通用户
9	shipping_address	varchar	64	否	否	收货地址
10	delivery_status	varchar	64	否	否	配送状态
11	signing_status	varchar	64	否	否	签收状态
12	recommend	int		是	否	智能推荐
13	contact_name	varchar	255	否	否	联系人名字
14	merchant_id	int		否	否	商家id
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间

表 4-17-message（留言板）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	message_id	int		是	是	留言板ID
2	user_id	int		是	否	用户ID
3	title	varchar	64	否	否	标题
4	content	longtext	4294967295	是	否	内容
5	nickname	varchar	32	是	否	昵称
6	avatar	varchar	255	否	否	头像
7	email	varchar	125	否	否	留言者邮箱
8	phone	varchar	11	否	否	留言者手机号码
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	reply	longtext	4294967295	否	否	回复
12	reply_state	tinyint		否	否	回复状态

表 4-18-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-19-order（订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_id	int		是	是	订单ID
2	order_number	varchar	64	否	否	订单号
3	goods_id	mediumint		是	是	商品ID
4	title	varchar	255	否	否	商品标题
5	img	varchar	255	否	否	商品图片
6	price	double		是	否	价格
7	price_ago	double		是	否	原价
8	num	int		是	否	数量
9	price_count	double		是	否	总价
10	norms	varchar	255	否	否	规格
11	type	varchar	64	是	否	商品分类
12	contact_name	varchar	32	否	否	联系人姓名
13	contact_email	varchar	125	否	否	联系人邮箱
14	contact_phone	varchar	11	否	否	联系人手机
15	contact_address	varchar	255	否	否	收件地址
16	postal_code	varchar	9	否	否	邮政编码
17	user_id	int		是	否	买家ID
18	merchant_id	mediumint		是	否	商家ID
19	create_time	timestamp		是	否	创建时间
20	update_time	timestamp		是	否	更新时间
21	description	varchar	255	否	否	描述
22	state	varchar	16	是	否	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	否	否	订单备注
24	delivery_state	varchar	16	否	否	发货状态：未配送，已配送
25	vip_discount	double		否	否	折扣

表 4-20-ordinary_users（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_users_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	contact_number	varchar	16	否	否	联系电话
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-21-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-22-product_classification（商品分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	product_classification_id	int		是	是	商品分类ID
2	product_classification	varchar	64	否	否	商品分类
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-23-product_information（商品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	product_information_id	int		是	是	商品信息ID
2	product_label	varchar	64	否	否	商品标签
3	purchase_notice	varchar	64	否	否	购买须知
4	collect_len	int		是	否	收藏数
5	comment_len	int		是	否	评论数
6	cart_title	varchar	125	否	否	标题：[0,125]用于产品html的标签中
7	cart_img	text	65535	否	否	封面图：用于显示于产品列表页
8	cart_description	varchar	255	否	否	描述：[0,255]用于产品规格描述
9	cart_price_ago	double		是	否	原价：[1]
10	cart_price	double		是	否	卖价：[1]
11	cart_inventory	int		是	否	商品库存
12	cart_type	varchar	64	是	否	商品分类：
13	cart_content	longtext	4294967295	否	否	正文：产品的主体内容
14	cart_img_1	text	65535	否	否	主图1：
15	cart_img_2	text	65535	否	否	主图2：
16	cart_img_3	text	65535	否	否	主图3：
17	cart_img_4	text	65535	否	否	主图4：
18	cart_img_5	text	65535	否	否	主图5：
19	create_time	datetime		是	否	创建时间
20	update_time	timestamp		是	否	更新时间

表 4-24-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-25-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-26-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-27-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-28-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-29-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

第五章 系统实现

5.1 登录模块的实现

在登录界面中输入用户名+密码，然后选择相应的角色，点击“登录”按钮，系统会在用户数据库表中匹配用户的帐户，如果用户名+密码正确，则会登录到系统中每个用户的主管理界面，否则会提示相应的信息，如果是忘记了密码，请返回登录界面。想要进入系统用户输入准确的姓名和密码，系统才会自动启动，并且会对用户的身份进行检查，若发现身份信息不符合要求，则会自动返回主界面，以便用户可以安全的登录使用。

系统登录界面如下图所示。

图5-1系统登录界面

5.2 普通用户功能实现

5.2.1 用户首页模块

用户登录后进入系统首页，用户可以浏览到最新新闻资讯、好物商品推荐等内容。首页也可以根据用户的历史点击行为，智能推荐好物商品。首页如下图所示。

图5-2 首页界面

5.2.2 好物商品模块

用户点击首页“好物商品”按钮，会进入好物商品列表，支持通过物品名称进行搜索和筛选商品分类，用户点击可查看商品详情，可以点赞、收藏、评论等操作，好物商品列表界面如下图5-3所示。好物商品详情界面如下图5-4所示。

图5-3好物商品列表界面

图5-4好物商品详情界面

5.2.3 新闻资讯模块

用户点击首页“新闻资讯”按钮，可以浏览与健身相关的新闻、活动等内容，可以进行点赞、收藏、评论。界面如下图所示。

图5-5新闻资讯列表界面

5.2.4 商品信息模块

用户点击首页“商品信息”按钮，会进入产品展示列表，支持通过产品名称进行搜索和筛选商品分类，用户点击可查看商品详情，包括名称、价格、库存、图片、详细描述等，用户可以进行加入购物车、立即购买、评论、收藏、咨询客服等操作，点击“加入购物车”，用户可以将选中的商品添加到购物车，方便统一结算，并可在购物车中修改商品数量或删除商品。点击“立即购买”可以跳转到订单页面，用户可以选择支付。产品展示列表界面如下图5-6所示。产品详情界面如下图5-7所示。

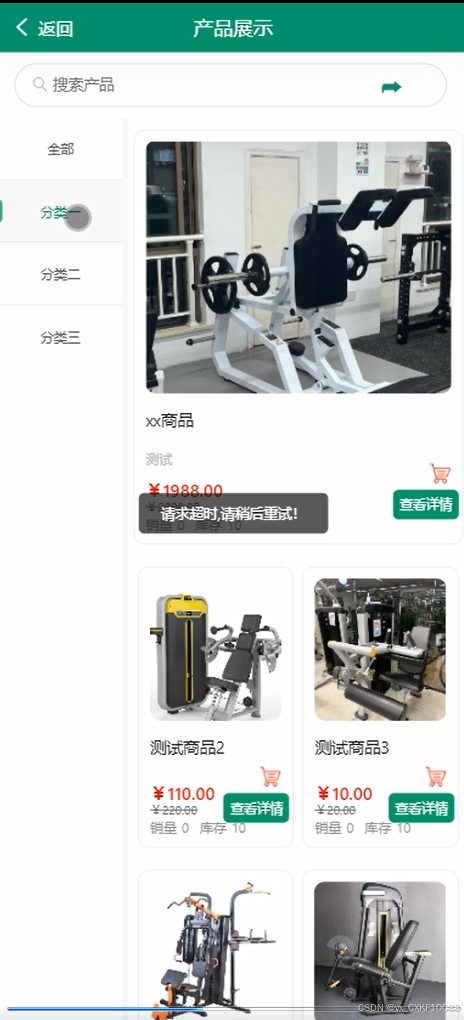

图5-6产品展示列表界面

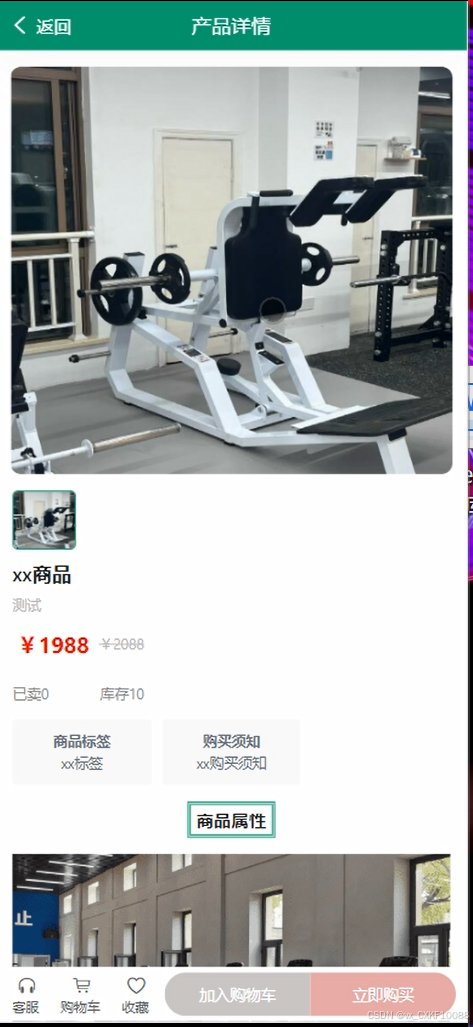

图5-7产品详情界面

5.2.5我的模块

用户点击导航栏“我的”，进入个人信息页面，可以管理个人信息，如修改资料、查看历史订单、设置收货地址等。用户还可以查看已收藏的商品，或对购买过的商品进行评论，对商品进行评价。用户还可以提交售后申请，并查看审核情况。用户可以实时查看订单的配送状态。新增收货地址界面如下图5-8所示。我的订单如下图5-9所示。售后申请界面如下图5-10所示。订单配送界面如下图5-11所示。

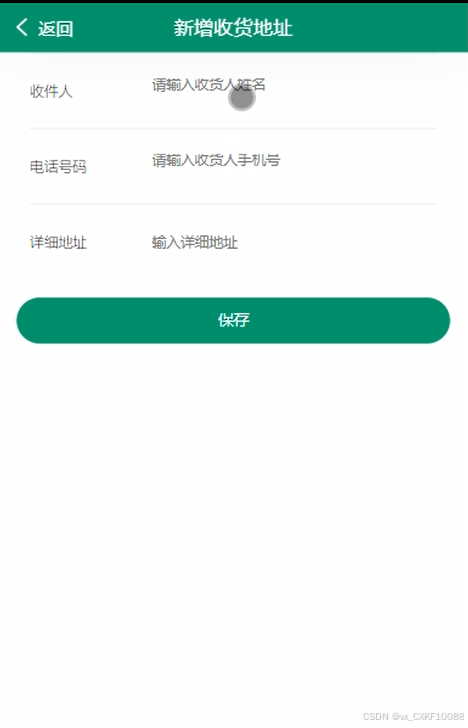

图5-8新增收货地址界面

图5-9我的订单界面

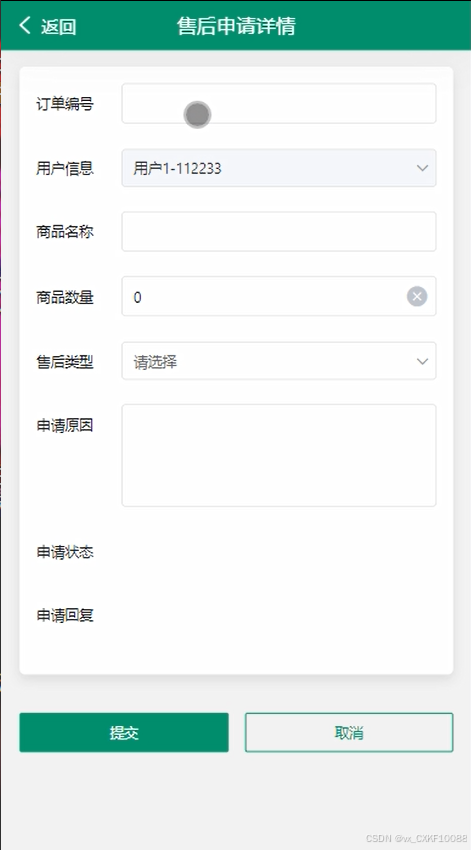

图5-10售后申请界面

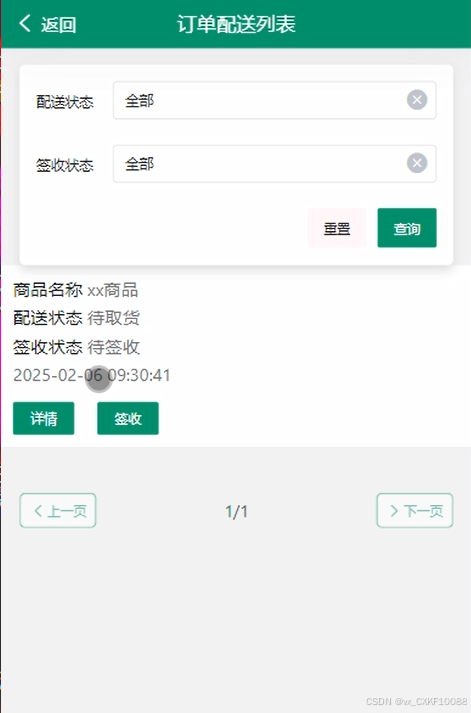

图5-11订单配送界面

5.3 管理员功能实现

5.3.1首页界面

管理员登录系统后，将会进入系统首页，可以查看商品销售金额统计、商品销售数量统计等，以便于了解平台运行状况。界面如下图5-12所示。

图5-12系统首页界面图

5.3.2轮播图管理界面

管理员点击“轮播图管理”菜单，可以对前台展示的轮播图进行设置，界面如下图5-13所示。

图5-13轮播图管理界面图

5.3.3系统用户界面

管理员点击“系统用户”菜单，管理员可以管理系统中的用户信息，包括用户的增删改查操作。界面如下图所示。

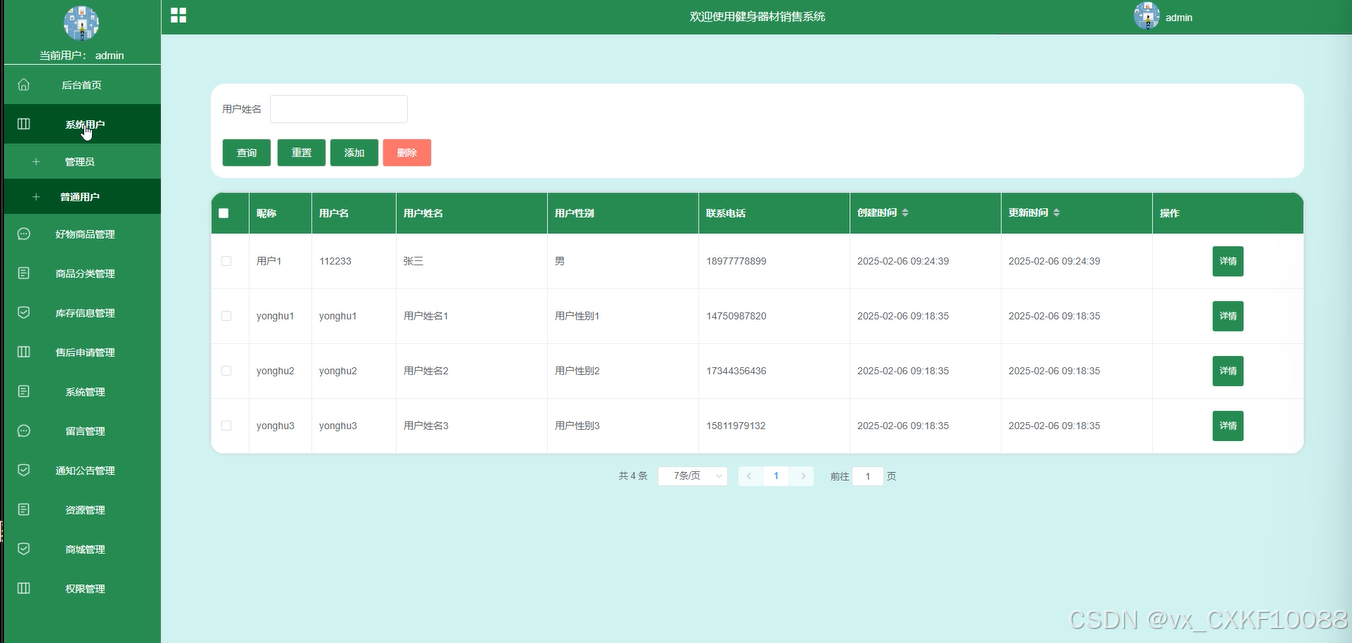

图5-14用户管理界面图

5.3.4好物商品管理界面

管理员点击“好物商品管理”这个菜单，将会显示好物商品列表和好物商品添加两个子菜单，点击“好物商品列表”，管理员可以查看所有好物商品的列表和用户评论。点击“好物商品添加”，管理员可以添加新的好物商品。好物商品列表界面如下图5-15所示。

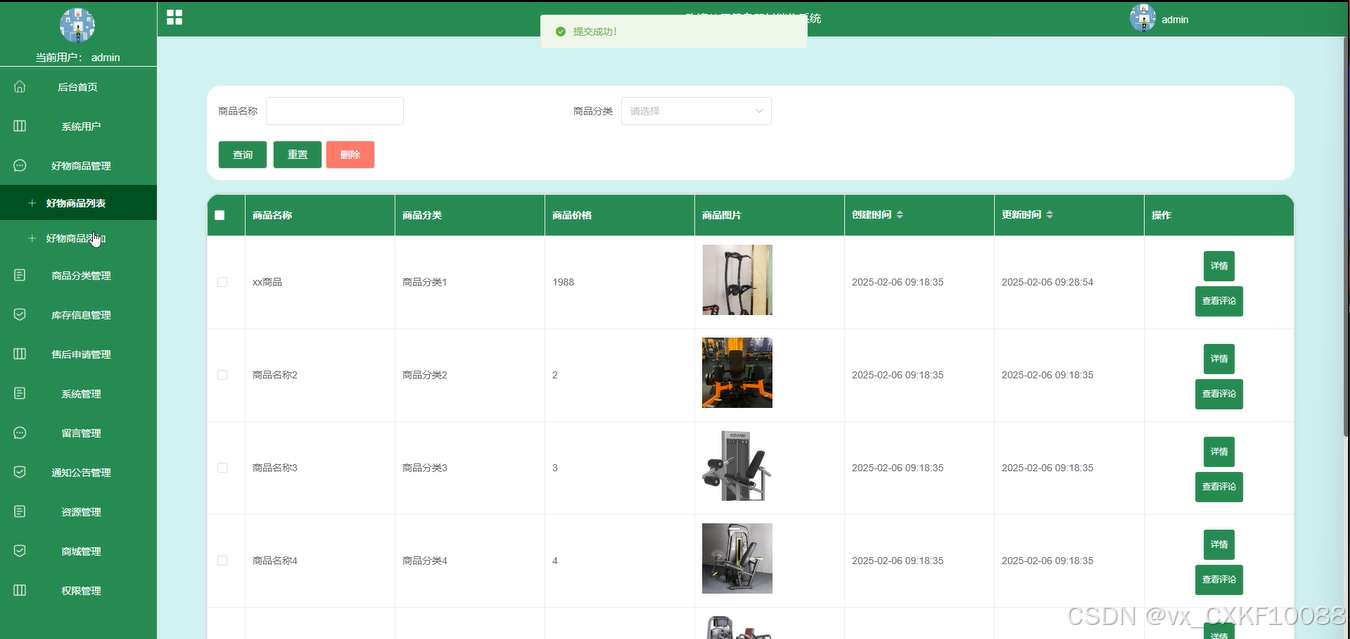

图5-15好物商品列表界面图

5.3.5通知公告管理界面

管理员点击“通知公告管理”这个菜单，可以对系统中的公告信息进行管理，包括公告信息的增删改查等操作。通知公告管理界面如下图所示。

图5-16通知公告管理界面图

5.3.6资源管理界面

管理员点击“资源管理”菜单，管理员可以上传、编辑或删除系统的资源，如文章、图片、视频等。这些资源可用于新闻资讯模块的展示。管理员还可以对资讯进行分类和标签化，方便用户查找和使用，界面如下图所示。

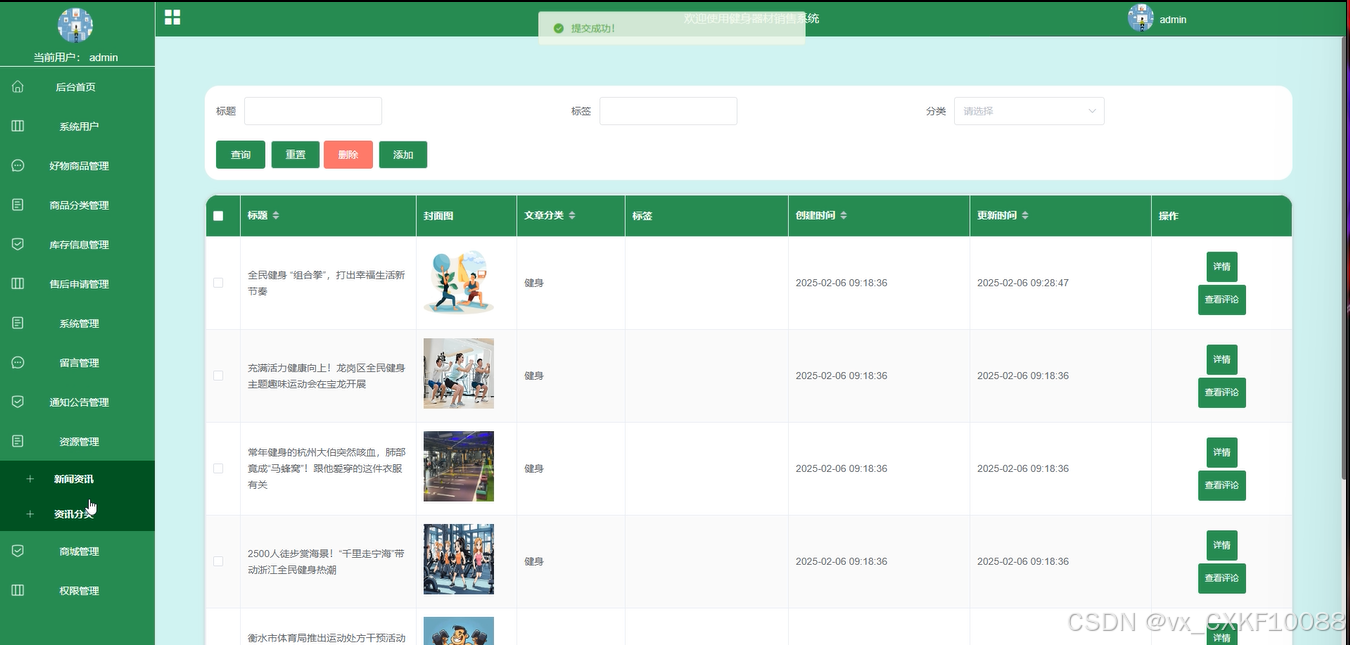

图5-17资源管理界面图

5.3.7商城管理界面

管理员点击“商城管理”这一菜单会显示商品信息、分类列表、订单列表、订单配送四个子菜单，点击“商品信息”可以查看商品信息和用户评论，可以添加新的商品信息，还可以进行查询、重置、删除等操作。点击“订单列表”管理员可以查看所有用户的订单，包括订单状态、商品信息、用户信息等，并可根据需要进行订单的处理。点击“订单配送”管理员可以点击进行配送，并可查看签收状态。商品信息界面如下图5-18所示。订单列表界面如下图5-19所示。

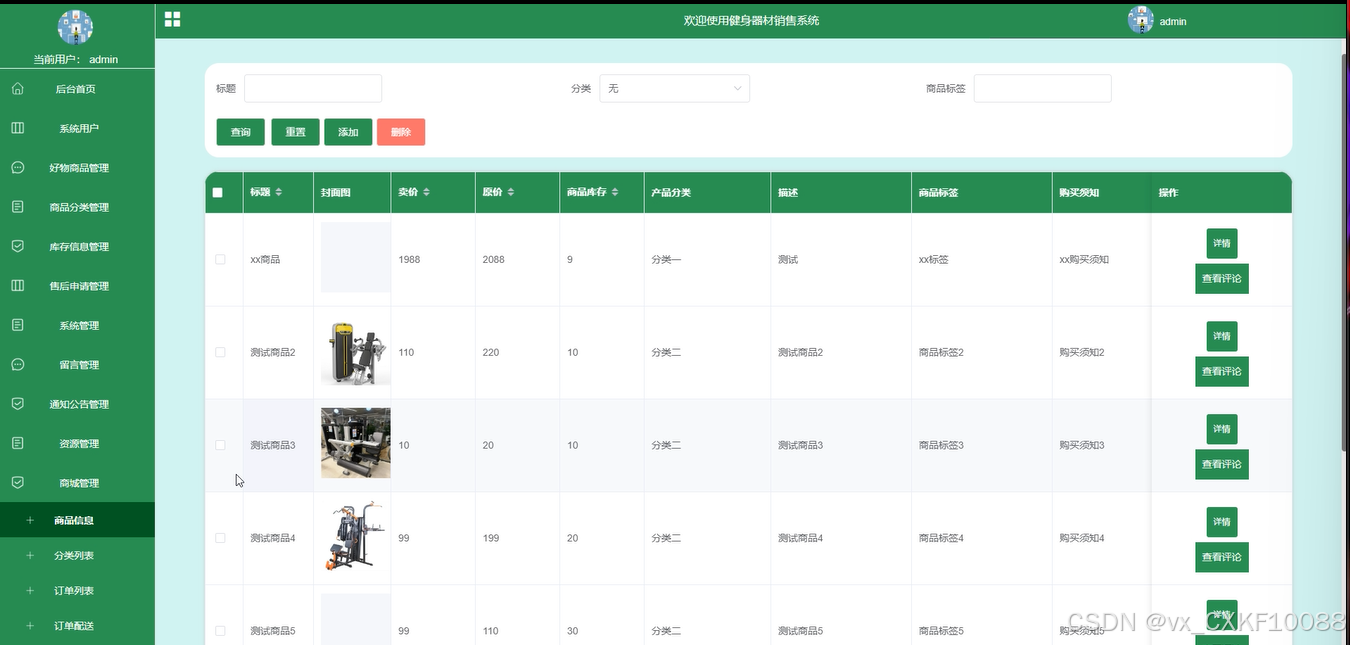

图5-18商品信息界面图

图5-19订单列表界面图

5.3.8售后申请管理界面

管理员点击“售后申请管理”这个菜单，可以查看和审核用户提交的售后申请。售后申请审核界面如下图所示。

图5-20售后申请审核界面图

第六章  系统的测试

6.1测试目的

在对该系统进行完详细设计和编码之后，就要对健身器材销售系统的程序进行测试，检测程序是否运行无误，反复进行测试和修改，使之最后成为完整的软件，满足用户的需求，实现预期的功能。系统测试的目的在于确保软件正常运作，并实现其应有的功能，促进行中出现的错误和逻辑问题。系统测试不但可以找见程序运行中的系统错误，还可以找见程序运行的需要改进的地方，并去协助改良程序运行使其获得最高幅度的完备。

6.2功能测试

用户查看新闻资讯功能测试：

表6-1用户查看新闻资讯功能测试用例表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
用户查看新闻资讯功能模块测试	用户查看新闻资讯功能成功	点击“新闻资讯”	点击某一条“新闻资讯”信息，查看新闻资讯详情。	成功查看新闻资讯。	正确

用户查看好物商品功能测试：

表6-2用户查看好物商品功能测试用例表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
用户查看好物商品功能模块测试	用户查看好物商品功能成功	点击“二手商城”	点击某一条“好物商品”信息，查看好物商品详情。	成功查看好物商品。	正确

web后台端上管理员添加好物商品功能测试：

表6-3web后台端上管理员添加好物商品功能测试用例表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
管理员添加好物商品功能测试	添加好物商品的情况	输入新好物商品的基本信息	后台选择“好物商品添加”菜单后，填写新好物商品信息后点击“提交”按钮	新好物商品发布成功	正确

6.3性能测试

1. 兼容性测试

表6-4 兼容性测试用例

用例编号	测试类型	测试目标	操作过程	预期结果
兼容性_01	设备兼容性	测试系统在不同设备上的表现	在多种设备上访问系统并记录表现	系统在各种设备上都能正常加载和显示页面
兼容性_02	浏览器兼容性	测试系统在不同浏览器上的表现	在多种浏览器中访问系统并记录表现	系统在各种主流浏览器上都能正常加载和显示页面
兼容性_03	分辨率兼容性	测试系统在不同分辨率下的显示效果	在不同分辨率的设备上访问系统并记录表现	系统在各种分辨率下都能适应并正常显示内容
兼容性_04	操作系统兼容性	测试系统在不同操作系统上的运行情况	在不同操作系统上访问系统并记录表现	系统能够在常用操作系统上正常运行和显示

1. 性能测试

表6-5 性能测试用例

用例编号	测试类型	测试目标	操作过程	预期结果
性能_01	负载测试	测试系统在正常负载下的性能	逐步增加用户数来模拟不同的负载情况	系统能够稳定处理并响应不同数量的用户请求
性能_02	压力测试	测试系统在极端负载下的性能	以超过系统承受极限的用户数来测试系统	系统能够在高负载情况下仍然保持正常运行
性能_03	并发测试	测试系统能同时处理多少并发用户请求	同时发送多个并发用户请求来测试系统性能	系统能够有效地处理多个并发请求
性能_04	数据量测试	测试系统在大数据量下的性能	向系统添加大量数据并测试系统响应时间	系统能够在大数据量情况下保持较快的响应时间

6.4测试结果

全部测试用例都已通过，且不存在漏洞，实现了本论文开始时所作要求和期望。本系统运行稳定，使用流畅，可以满足客户需求。试运行后进行系统评估，可以认为该系统达到预定的目标要求，可以满足用户的需求，也满足了系统开发前所作目标。系统在经过大量重复测试后运行十分稳定，安全实用，功能模块已经达到预定目标所需。在规定的时间内实现系统的大部分功能，且满足要求，节省开发成本，有助于提高科学管理水平，符合本人经济情况。

简而言之，经过严格的测试，可以发现该系统的功能和性能非常出色，它的精度、可靠性、稳健性都达到了极高的水平，而且它还支持快速、精细的点击操作，使用者的使用感受更加良好。此外，它还支持各种主流浏览器，满足不同的使用要求。

结  论

本论文详细设计并实现了一套基于SpringBoot的健身器材销售系统，系统分为普通用户和管理员两个主要角色，分别提供了丰富的功能模块。对于普通用户，系统提供了便捷的购物流程，包括登录注册、商品浏览、个性化推荐、购物车管理、订单管理、售后服务等功能，同时通过协同过滤算法实现了个性化商品推荐，极大地提升了用户体验和平台的转化率。对于管理员，系统提供了强大的后台管理功能，包括商品管理、库存监控、订单管理、用户管理、权限管理等模块，确保平台能够高效稳定地运作。

从技术实现角度来看，SpringBoot作为后端开发框架，简化了开发流程，提高了系统的开发效率和稳定性；MySQL数据库提供了高效的数据存储与管理能力；前端采用小程序技术，不仅提升了用户的访问便捷性，还实现了跨平台的良好兼容性。系统架构清晰，功能全面，具有很好的可扩展性，能够适应未来可能出现的新需求。

综上所述，本健身器材销售系统在设计与实现过程中，结合了现代化的电商平台需求，通过合理的技术选型和模块划分，提供了高效、稳定、用户友好的购物体验与管理工具，具有较高的实用价值和商业潜力。未来，随着系统的不断迭代更新，可以进一步提升用户体验，扩展功能，并支持更大规模的用户访问与商品交易。

参考文献

1. 向育程,段元梅.基于Java的网上商城系统[J].电脑编程技巧与维护,2024,(08):32-34.
2. 李宇杰.基于微服务架构的电商微信小程序的设计与实现[D].华东师范大学,2023.
3. 王培培.基于SpringBoot的网上商城管理系统设计与实现[J].现代计算机,2024,30(07):117-120.
4. 杜雨荃,王晓菊,田立勤.基于微信小程序的网上购物系统的设计与实现[J].网络安全技术与应用,2022,(04):60-62.
5. Zengyu Cai,Yuanbo Liu,Yong Gan,Jingxiao Li,Yuan Feng.Design and Implementation of Online Mall System based on Java Web[J].International Journal of Performability Engineering,2019,15(12):3237-3244.
6. Yong Peng,Shi Wang.Research and design of online drug mall system based on SOA[J].International Journal of Biomedical Engineering and Technology,2023,42(1):64-77.
7. Husein, S. M. A.,Braimah, A.,Birteeb, P. T..Distribution of Sheep Fattening Practices and Marketing Systems in the Sagnarigu Municipality inNorthern Ghana[J].Journal of Scientific Research and Reports,2024,30(10):739-755.
8. 徐妍,王证群,高展鹏,刘兆强,王玉玲.销售管理系统研究与设计[J].科技创新与应用,2024,14(07):134-137.
9. 潘涛,王柳,董冉冉.基于Vue.js框架的网上商城管理系统的设计与实现[J].科技与创新,2023,(13):8-10.
10. 王慧.宁夏特色农产品销售系统设计与实现[J].软件,2023,44(03):150-153.
11. 陈小燕,朱映辉,余晓春.基于SpringBoot+Vue的好农物商城的设计与实现[J].电脑知识与技术,2022,18(22):37-39.
12. 陈超.基于SSM的网上书城销售管理系统的设计与实现[D].北京邮电大学,2022.
13. 赵龙,王风硕.基于Vue的图书销售系统设计与实现[J].电脑知识与技术,2021,17(36):81-82+85.
14. 杨米娜.基于微信小程序的“助农”销售系统的设计与开发[J].电子技术与软件工程,2021,(24):34-35.
15. 丁海洋,王昊翔,姚全珠.基于MVVM框架的汽车销售管理系统设计与实现[J].电子制作,2021,(22):55-56+8.
16. 马静.基于微信小程序的购物商城系统的设计与实现[J].微型电脑应用,2021,37(03):31-34.
17. 常文丽.手机销售管理系统的分析与设计[J].无线互联科技,2021,18(05):45-46.
18. 孙素华.基于Java的茶叶销售管理系统的设计与实现[J].福建茶叶,2020,42(06):47-48.
19. 陈燕.基于MVC架构的农产品在线销售管理系统设计与开发[J].信息与电脑(理论版),2020,32(12):110-112.
20. 郝磊.网络商城微信小程序的设计与实现[D].西北民族大学,2019.

致  谢

在本论文的研究与撰写过程中，我得到了许多人的支持与帮助。在此，我谨向所有关心和支持我的人表示诚挚的感谢。

首先，我要感谢我的指导老师，他在整个研究过程中给予了我悉心的指导和无私的支持。他的专业知识和严谨态度对我有着深远的影响，使我在研究中受益匪浅。

其次，我要感谢我的家人，他们在我攻读学位期间给予了我无条件的理解与支持。在我遇到困难和挑战时，他们的鼓励让我倍感温暖，激励我不断前行。

同时，感谢所有参与问卷调查和用户测试的用户，你们的反馈和建议对本系统的改进和完善起到了重要作用。希望本研究的成果能够为大家的生活带来便利，并为外卖点餐提供更好的解决方案。

再次感谢所有关心和支持我的人，是你们的帮助让我顺利完成了这项研究。



免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
