本研究基于Spring Boot框架设计与实现了一个房屋租赁系统，涵盖了房屋户型、房源信息、租赁订单、租客合同、租客报修和留言管理等功能模块。通过使用Spring Boot的快速开发特性和优秀的扩展性，系统实现了用户浏览不同户型的房屋信息、管理员管理房源信息、租客提交租赁订单、管理员审核订单与确认租约、记录租客合同、处理租客报修请求以及提供留言交流平台等功能。系统还注重用户界面友好性设计，并采取了安全措施保护数据的机密性和完整性。经过测试和实际应用验证，该房屋租赁系统能够有效提升房屋租赁管理效率和用户满意度，对于房屋租赁行业的管理水平提升具有重要意义。同时，该研究也为企业级应用开发中Spring Boot框架的应用提供了有价值的参考。

关键词：Java技术；MYSQL；springboot框架；房屋租赁系统

Abstract

This study designs and implements a housing rental system based on the Spring Boot framework, which includes functional modules such as housing layout, housing information, rental orders, tenant contracts, tenant repair and message management. By utilizing the fast development features and excellent scalability of Spring Boot, the system has achieved functions such as browsing housing information for different layouts, managing housing information by administrators, submitting rental orders by tenants, reviewing and confirming leases by administrators, recording tenant contracts, processing tenant repair requests, and providing a message exchange platform. The system also emphasizes user-friendly design and takes security measures to protect the confidentiality and integrity of data. After testing and practical application verification, the housing rental system can effectively improve the efficiency of housing rental management and user satisfaction, which is of great significance for improving the management level of the housing rental industry. Meanwhile, this study also provides valuable reference for the application of the Spring Boot framework in enterprise level application development.

Keywords:Java technology; MYSQL; Springboot framework; Housing rental system

1 绪论

1.1研究背景

房屋租赁是一个日益重要的市场领域，随着城市化进程的加速和人口流动的增加，越来越多的人选择租赁房屋作为居住方式。然而，在房屋租赁过程中存在一些问题和挑战，例如信息不对称、合同管理困难、维修报修繁琐等。为了提升房屋租赁行业的管理水平和提供更好的用户体验，有必要开展房屋租赁系统的设计与实现研究。该研究旨在利用先进的技术手段，设计和实现一个全面的房屋租赁系统，以解决现有问题和挑战。通过采用Spring Boot框架进行系统开发，可以快速构建可扩展、高效的应用程序，并集成各种功能模块，如房屋户型展示、房源信息管理、租赁订单处理、租客合同管理、租客报修服务和留言交流等。通过这些功能的整合和优化，能够提供便捷的房屋租赁流程，改善用户体验，提高管理效率。同时，还关注系统的安全性和可靠性，通过采取数据加密、访问权限控制等措施，保护用户信息的安全性和隐私权。同时，注重用户界面的友好性和响应式设计，使得系统能够在不同设备上提供一致的使用体验。

房屋租赁系统设计与实现的研究背景是基于房屋租赁市场的需求和存在的问题，旨在通过先进的技术手段构建一个功能完善、安全可靠的系统，提升房屋租赁行业的管理水平和用户满意度。

1.2研究意义

随着城市化进程的加速和人口流动的增加，房屋租赁市场逐渐成为一个重要且具有巨大潜力的领域。首先，房屋租赁系统的设计与实现可以提升整个行业的管理效率。通过引入先进的技术手段，如自动化流程、在线合同签订等，可以简化租赁过程，提高管理效率，减少繁琐的人工操作。这将为房东和租客提供更便捷、高效的租赁体验，提升整个行业的竞争力和服务质量。其次，该研究对于优化租赁流程具有重要意义。传统的租赁过程存在信息不对称、交流不便等问题，而系统化的租赁系统能够提供房屋信息全面、透明，并为租客提供方便的在线租赁渠道。同时，系统还可以提供合同管理、报修服务等功能，为租赁双方提供更好的保障和服务。此外，房屋租赁系统的研究也有助于提高租赁市场的规范化和透明度。通过系统化的数据管理和监控，可以有效防止信息欺诈和非法操作，促进公平竞争和信任建立。这将为租赁市场的健康发展提供有力支持，并提高行业整体的信誉和声誉。房屋租赁系统设计与实现的研究在提升管理效率、优化流程、规范市场秩序以及推动数字化转型和智慧城市建设方面具有重要的意义。它对于房屋租赁行业和社会经济的可持续发展具有积极影响。

2 房屋租赁系统系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）经济可行性：

经济可行性在此仅代表网站的运维成本，开发成本不在此考虑。

目前该模式下的房屋租赁系统的数量日益增多，网上进行房屋租赁系统相关信息的查询管理变得平民化普及化，用户人数呈上升趋势，当用户人数庞大了，运维成本可以由广告费进行填补，包括开发成本。

所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（3）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的Java技术能够迎合所有电子商务系统的搭建。开发这个房屋租赁系统的时候我采用了Java+MYSQL用以运行整体程序。

综上所述技术可行性也没有问题。

（4）法律可行性：

从开发者角度来看，Java和MYSQL是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。

从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。

综上所述法律可行性也没有问题。

2.2 系统流程分析

2.2.1 数据流程

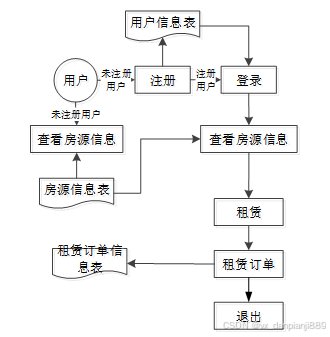

房屋租赁系统主要的目的就是实现对房源的租赁，图2-1就是系统的数据流图。

图2-1房源租赁操作展开图

3.3.2 业务流程

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照房屋租赁系统的角色，我划分为了租客用户模块、房东用户模块和管理员管理模块这三大部分。

租客用户管理模块：

（1）用户注册登录：用户注册为会员并登录房屋租赁系统；用户对个人信息的增删改查，比如个人资料，密码修改。

（2）通知公告：用户点击“通知公告”菜单显示管理员在后台发布的所有的通知公告信息，可以查看通知公告详情。

（3）租房资讯：用户点击“租房资讯”菜单显示所有的租房资讯信息，可以按照条件进行租房资讯的筛选或者输入关键词进行局部搜索，点击可以进入租房资讯详细展示界面，在此界面用户可以收藏、点赞和评论。

（4）房源信息：学生可以查看房源信息，在查询到自己想要了解的房源的时候，可以进入查看详细的介绍，点击“租赁”这一按钮以后会跳转到租赁信息填写的界面，根据提示填写好租赁的信息，点击“提交”以后租赁就完成了，在房源详情这个界面，同时支持用户对喜欢的房源进行收藏、点赞、评论的功能。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

（2）轮播图：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

（3）通知公告：管理员点击“通知公告”菜单可以查看到系统中的所有通知公告信息，对已经存在的通知公告，管理员可以修改，也可以添加新的通知公告或者删除通知公告。

（4）系统用户：管理员可以对前台上注册过的用户信息进行管控，也可以对管理员信息进行管控。

（5）租赁合同管理：管理员点击“租赁合同管理”这一菜单，可以查看到所有租赁合同列表，可以通过房屋户型进行搜索租赁合同，对租赁合同信息进行查询、删除及报修。

（6）房源信息：管理员点击“房源信息”会显示出所有的房源信息，支持输入房屋户型对房源信息进行查询，如果想要添加新的房源信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条房源信息，点击“删除”进行删除，也可以对用户提交的房源信息评论的信息进行管控；

（7）租客报修管理：管理员点击“租客报修管理”这一菜单，可以查看到所有租客报修信息，也可以通过房屋地区进行搜索租客报修信息，对租客报修信息进行查询、删除。

2.3.2 非功能性分析

房屋租赁系统的非功能性需求比如房屋租赁系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1房屋租赁系统非功能需求表

安全性	主要指房屋租赁系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指房屋租赁系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响房屋租赁系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着房屋租赁系统的页面展示内容进行操作，就可以了。
可维护性	房屋租赁系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了本房屋租赁系统的用例图：

租客用户角色用例如图2-3所示。

图2-3 房屋租赁系统租客用户角色用例图

web后台管理上的管理员是维护整个房屋租赁系统中所有数据信息的。管理员角色用例如图2-4所示。

图2-4 房屋租赁系统管理员角色用例图

房东用户角色用例如图2-5所示。

图2-5 房屋租赁系统房东用户角色用例图

2.5本章小结

本章主要通过对房屋租赁系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个房屋租赁系统要实现的功能。同时也为房屋租赁系统的代码实现和测试提供了标准。

3 房屋租赁系统总体设计

本章主要讨论的内容包括房屋租赁系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

本房屋租赁系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1房屋租赁系统系统架构设计图

表现层（UI）：也称为UI层，主要负责房屋租赁系统的用户界面和交互功能。良好的UI设计可以提高用户体验，增强用户对该平台的舒适感。UI界面设计需要适应不同版本的平台和各种屏幕分辨率，以实现良好的兼容性。UI交互功能必须合理，用户进行操作时应获得与其预期相符的交互结果，这要求表现层与业务逻辑层之间进行良好的协作。

业务逻辑层（BLL）：主要完成房屋租赁系统的数据处理功能。用户通过表现层传输的数据经过业务逻辑层进行处理，并将处理后的数据交付给数据层。系统从数据层读取的数据经过业务逻辑层进行处理后再返回给表现层。

数据层（DL）：作为服务端的MySQL数据库，主要负责存储和管理房屋租赁系统的数据。在此情况下，数据层的功能可以与业务逻辑层整合在一起。数据层承担着数据的持久化和查询功能，确保数据的安全性和可靠性。

以上三个层次共同构成了本房屋租赁系统的基本架构，实现了用户界面、数据处理和数据存储的分工。通过协作与配合，这些层次共同促进了平台的正常运行和用户满意度的提高。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本房屋租赁系统中的用例。那么接下来就要开始对本房屋租赁系统的架构、主要功能和数据库开始进行设计。房屋租赁系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2 房屋租赁系统功能模块图

3.2.2用户模块设计

后台管理者能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

图3-3用户模块结构图

3.2.3 评论管理模块设计

房屋租赁系统是一个交流性质的公开平台，用户可以在平台上交流，增加用户之间的互动性。但是同时也为了更好的规范留言的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

3.2.4房源管理模块设计

房屋租赁系统是中需要存储不少房源信息，其模块功能结构，具体的结构图如下：

图3-5房源信息模块结构图

3.2.5租赁管理模块设计

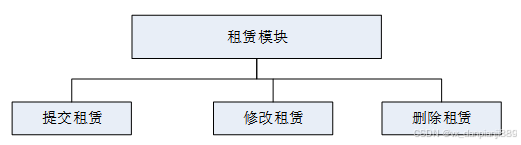

房屋租赁系统最重要的一个功能就是租赁，其模块功能结构，具体的结构图如下：

图3-5租赁模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面是整个房屋租赁系统中主要的数据库表总E-R实体关系图。

图3-6 房屋租赁系统总E-R关系图

通过上一小节中房屋租赁系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表house_layout (房屋户型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	house_layout_id	int	10	0	N	Y		房屋户型ID
2	house_layout	varchar	64	0	Y	N		房屋户型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表landlord_users (房东用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	landlord_users_id	int	10	0	N	Y		房东用户ID
2	landlords_name	varchar	64	0	Y	N		房东姓名
3	landlord_gender	varchar	64	0	Y	N		房东性别
4	landlords_phone_number	varchar	64	0	Y	N		房东电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表lease_contract (租赁合同)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	lease_contract_id	int	10	0	N	Y		租赁合同ID
2	title_name	varchar	64	0	Y	N		标题名称
3	title_number	varchar	64	0	Y	N		标题编号
4	house_layout	varchar	64	0	Y	N		房屋户型
5	housing_area	varchar	64	0	Y	N		房屋地区
6	house_address	varchar	64	0	Y	N		房屋地址
7	rental_price	int	10	0	Y	N	0	出租价格
8	landlord_users	int	10	0	Y	N	0	房东用户
9	landlords_name	varchar	64	0	Y	N		房东姓名
10	tenant_users	int	10	0	Y	N	0	租客用户
11	tenants_name	varchar	64	0	Y	N		租客姓名
12	number_of_rentals	int	10	0	Y	N	0	租房数量
13	rental_date	date	10	0	Y	N		租房日期
14	rental_contract	varchar	255	0	Y	N		租房合同
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表lease_orders (租赁订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	lease_orders_id	int	10	0	N	Y		租赁订单ID
2	title_name	varchar	64	0	Y	N		标题名称
3	title_number	varchar	64	0	Y	N		标题编号
4	house_layout	varchar	64	0	Y	N		房屋户型
5	housing_area	varchar	64	0	Y	N		房屋地区
6	house_address	varchar	64	0	Y	N		房屋地址
7	rental_price	int	10	0	Y	N	0	出租价格
8	landlord_users	int	10	0	Y	N	0	房东用户
9	landlords_name	varchar	64	0	Y	N		房东姓名
10	tenant_users	int	10	0	Y	N	0	租客用户
11	tenants_name	varchar	64	0	Y	N		租客姓名
12	tenants_phone_number	varchar	64	0	Y	N		租客电话
13	appointment_date	date	10	0	Y	N		预约日期
14	appointment_period	varchar	64	0	Y	N		预约时段
15	number_of_rentals	int	10	0	Y	N	0	租房数量
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表message (留言板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	message_id	int	10	0	N	Y		留言板ID:
2	user_id	int	10	0	N	N	0	用户ID:
3	title	varchar	64	0	Y	N		标题:
4	content	longtext	2147483647	0	N	N		内容:
5	nickname	varchar	32	0	N	N		昵称:
6	avatar	varchar	255	0	Y	N		头像:
7	email	varchar	125	0	Y	N		留言者邮箱
8	phone	varchar	11	0	Y	N		留言者手机号码
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
11	reply	longtext	2147483647	0	Y	N		回复
12	reply_state	tinyint	4	0	Y	N	0	回复状态

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表property_information (房源信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	property_information_id	int	10	0	N	Y		房源信息ID
2	title_name	varchar	64	0	Y	N		标题名称
3	title_number	varchar	64	0	Y	N		标题编号
4	house_layout	varchar	64	0	Y	N		房屋户型
5	housing_area	varchar	64	0	Y	N		房屋地区
6	house_address	varchar	64	0	Y	N		房屋地址
7	square_area	varchar	64	0	Y	N		平方面积
8	house_orientation	varchar	64	0	Y	N		房屋朝向
9	number_of_properties	int	10	0	Y	N	0	房源数量
10	rental_price	int	10	0	Y	N	0	出租价格
11	house_pictures	varchar	255	0	Y	N		房屋图片
12	landlord_users	int	10	0	Y	N	0	房东用户
13	landlords_name	varchar	64	0	Y	N		房东姓名
14	landlords_phone_number	varchar	64	0	Y	N		房东电话
15	release_date	date	10	0	Y	N		发布日期
16	housing_configuration	text	65535	0	Y	N		房屋配置
17	hits	int	10	0	N	N	0	点击数
18	praise_len	int	10	0	N	N	0	点赞数
19	recommend	int	10	0	N	N	0	智能推荐
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表tenant_reporting_for_repairs (租客报修)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	tenant_reporting_for_repairs_id	int	10	0	N	Y		租客报修ID
2	housing_area	varchar	64	0	Y	N		房屋地区
3	house_address	varchar	64	0	Y	N		房屋地址
4	landlord_users	int	10	0	Y	N	0	房东用户
5	landlords_name	varchar	64	0	Y	N		房东姓名
6	tenant_users	int	10	0	Y	N	0	租客用户
7	tenants_name	varchar	64	0	Y	N		租客姓名
8	repair_status	varchar	64	0	Y	N		报修状态
9	repair_information	text	65535	0	Y	N		报修信息
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表tenant_users (租客用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	tenant_users_id	int	10	0	N	Y		租客用户ID
2	tenants_name	varchar	64	0	Y	N		租客姓名
3	tenant_gender	varchar	64	0	Y	N		租客性别
4	tenants_phone_number	varchar	64	0	Y	N		租客电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个房屋租赁系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 房屋租赁系统详细设计与实现

房屋租赁系统的详细设计与实现主要是根据前面的房屋租赁系统的需求分析和房屋租赁系统的总体设计来设计页面并实现业务逻辑。主要从房屋租赁系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入房屋租赁系统的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2注册界面

不是房屋租赁系统中正式用户的是可以在线进行注册的，如果你没有本房屋租赁系统的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 前台注册界面图

注册逻辑代码如下：

/**

* 注册

* @param user

* @return

@PostMapping("register")

public Map<String, Object> signUp(@RequestBody User user) {

// 查询用户

Map<String, String> query = new HashMap<>();

Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

query.put("username",user.getUsername());

List list = service.selectBaseList(service.select(query, new HashMap<>()));

if (list.size()>0){

return error(30000, "用户已存在");

}

map.put("password",service.encryption(String.valueOf(map.get("password"))));

service.insert(map);

return success(1);

}

4.1.3 登录界面

房屋租赁系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到房屋租赁系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3登录界面图

登录的逻辑代码如下所示：

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.selectBaseList(service.select(map, new HashMap<>()));

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.selectBaseList(service.select(map, new HashMap<>()));

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.selectBaseList(service.select(map, new HashMap<>()));

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.selectBaseList(userGroupService.select(groupMap, new HashMap<>()));

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String res = service.selectExamineState(userGroup.getSourceTable(),byUsername.getUserId());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

Duration duration = Duration.ofSeconds(7200L);

redisTemplate.opsForValue().set(accessToken.getToken(), accessToken,duration);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

4.1.4我的账户界面

当用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料、登录系统的密码以及自己收藏的信息进行设置管理，我的账户界面如图4-4所示。

图4-4我的账户界面图

4.1.5房源信息详情界面

用户可以查看房源信息，在查询到自己想要了解的房源信息的时候，可以进入查看详细的介绍，点击“租赁”这一按钮以后会跳转到租赁信息填写的界面，根据提示填写好租赁的信息，点击“提交”以后租赁就完成了，在房源信息详情这个界面，同时支持用户对喜欢的房源信息进行收藏、点赞、评论的功能，房源信息详情展示页面如图4-7所示。

图4-5房源信息详情界面图

4.1.6租赁界面

当用户在房源信息详情界面想要进行租赁，点击下方的“租赁”按钮，就会跳转到租赁信息填写界面，根据界面提示输入租赁信息，点击“提交”按钮，租赁就完成了，租赁界面如下图4-6所示。

图4-6租赁界面图

4.1.7租房资讯详情界面

用户点击“租房资讯”菜单显示所有的租房资讯信息，可以按照条件进行租房资讯的筛选或者输入关键词进行局部搜索，点击可以进入租房资讯详细展示界面，在此界面用户可以收藏、点赞和评论，界面如下图4-7所示。

图4-7 租房资讯详情界面图

4.2管理员功能模块

4.2.1系统用户管理界面

管理员点击“系统用户”这一菜单会显示管理员、房东用户和租客用户这三个子菜单，管理员可以对这三个角色的信息进行增删改查操作。界面如下图4-8所示。

图4-8系统用户管理界面图

系统用户管理关键代码如下：

@PostMapping("/set")

@Transactional

public Map<String, Object> set(HttpServletRequest request) throws IOException {

service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

return success(1);

}

4.2.2房屋户型管理界面

管理员点击“房屋户型”按钮会显示自己发布的所有的房屋户型信息，如果想要添加新的房屋户型，点击“添加”按钮根据提示输入房屋户型信息，点击“提交”后在房屋户型界面就可以显示了，如果信息有错，点击“编辑”按钮可以对房屋户型信息进行更新维护，也可以直接删除某一房屋户型。界面如下图4-9所示。

图4-9房屋户型管理界面图

房屋户型管理关键代码如下：

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

4.2.3房源信息管理界面

管理员点击“房源信息”会显示出所有的房源信息，支持输入标题名称或者标题编号对房源信息进行查询，如果想要添加新的房源信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条房源信息，点击“删除”进行删除，也可以对用户提交的房源信息评论的信息进行管控，界面如下图4-10所示。

图4-10房源信息管理界面图

房源信息管理关键代码如下：

@RequestMapping(value = "/del")

@Transactional

public Map<String, Object> del(HttpServletRequest request) {

service.delete(service.readQuery(request), service.readConfig(request));

return success(1);

}

public void delete(Map<String,String> query,Map<String,String> config){

QueryWrapper wrapper = new QueryWrapper<E>();

toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

baseMapper.delete(wrapper);

log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

}

4.2.4 租赁订单管理界面

管理员点击“租赁订单”会显示出所有的租赁订单信息，支持输入标题名称或者标题编号对租赁订单信息进行查询，可以选择某一条租赁订单信息，点击“删除”进行删除，也可以点击后面的“签约”按钮对租赁订单的签约信息进行更新维护。租赁订单管理界面如下图4-11所示。

图4-11租赁订单管理界面图

4.2.5 资源管理界面

管理员点击“资源管理”菜单能够对其下子菜单租房资讯和租房资讯的分类进行增删改查。界面如下图4-12所示。

图4-12资源管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、房源信息展示功能测试、房源信息添加、房源信息搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

房源信息查看功能测试：

表5-2 房源信息查看功能测试表

用例名称	房源信息查看
目的	测试房源信息查看功能
前提	用户登录
测试流程	点击房源信息列表
预期结果	可以查看到所有房源信息
实际结果	实际结果与预期结果一致

管理员添加房源信息界面测试：

表5-3 管理员添加房源信息界面测试表

用例名称	房源信息发布测试用例
目的	测试房源信息发布功能
前提	用户正常登录情况下
测试流程	1）点击房源信息管理就，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的房源信息
实际结果	实际结果与预期结果一致

房源信息搜索功能测试：

表5-4房源信息搜索功能测试表

用例名称	房源信息搜索测试
目的	测试房源信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的房源信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写房屋租赁系统的测试用例，已经检测完毕用户登录模块、房源信息查看模块、房源信息添加模块、房源信息搜索模块、密码修改功能测试，通过这5大模块为房屋租赁系统的后期推广运营提供了强力的技术支撑。

结论

在房屋租赁系统的设计和开发过程中，我进行了大量的准备工作。我阅读和学习了许多文献资料，从中获得了宝贵的方法和设计思路，对系统的开发起到了重要的指导作用。在技术选型方面，我选择了自己熟悉的Web、Java技术和MySQL等，这些技术都是我在之前学习中掌握的。在过去的学习中，我积累了许多设计思路和方法的经验，这对于项目的顺利完成起到了关键作用。虽然工作量较大，但是之前的积累和准备使我能够顺利地完成这个项目，这再次证明了经验的积累和充分的准备是非常重要的。

当然，在整个系统设计与实现的过程中，离不开老师和同学们的帮助。正是他们的指导和帮助，我才能够在预定时间内成功完成这个系统。在这个过程中，我也收获了很多。虽然该系统还有改进的空间，但由于自身专业知识的限制，无法做到完美。希望将来有机会能够真正投入到实际使用中，进一步完善和提升系统的功能和性能。

参考文献

[1]韩小龙,司珍,吕晓峰等. 基于面向对象编程的Java语言程序设计方法分析 [J]. 集成电路应用, 2024, 41 (01): 228-229.

[2]谭光兴,甘景,戚秋晨. 基于Java语言的远程数据采集系统设计与实现 [J]. 科技与创新, 2024, (01): 19-22.

[3]吴昊,张丹. 基于SpringBoot框架的大学生网上兼职系统设计与实现 [J]. 电脑知识与技术, 2023, 19 (35): 68-72.

[4]刘明,杨胜飞,张冶锋等. 基于SpringBoot框架的长距离输水工程水量监测系统设计 [J]. 云南水力发电, 2023, 39 (11): 359-362.

[5]吕晓钢,王鹏飞,封晨. 基于SpringBoot生产大屏监控系统的设计与实现[C]// 天津市电子学会. 第三十七届中国（天津）2023’IT、网络、信息技术、电子、仪器仪表创新学术会议论文集. 天津光电通信技术有限公司;, 2023: 3.

[6]贾诗童. 基于区块链的房屋租赁系统及方法[P]. 北京市: CN115731010A, 2023-03-03.

[7]杨硕. 一种基于区块链的房屋租赁系统及方法[P]. 北京市: CN115564605A, 2023-01-03.

[8]张佳佳. 房屋租赁推荐系统的研究与实现[D]. 西京学院, 2022.

[9]闫银娟. 基于SSM的房屋租赁系统的设计与实现 [J]. 电脑知识与技术, 2022, 18 (33): 38-41.

[10]魏子钦,梁艳美,单豫洲. 基于JavaEE的房屋租赁系统 [J]. 信息与电脑(理论版), 2021, 33 (24): 137-139.

[11]刘文卓. 基于区块链的房屋租赁系统的设计与实现[D]. 华中科技大学, 2022.

[12]高志平. 基于SpringBoot框架与ITIL方法的运维管理系统的设计与实现[D]. 华东师范大学, 2021.

[13]唐苏旭. 基于SpringBoot的房屋租赁系统的设计与实现[D]. 首都经济贸易大学, 2021.

[14]Qingshui X ,Zongyang H ,Haifeng M , et al. Housing rental system based on blockchain Technology [J]. Journal of Physics: Conference Series, 2021, 1948 (1):

[15]陈湘瑾,孙瑜鸿,祖子帅等. 基于JSP开发技术的信息化房屋租赁系统 [J]. 科学技术创新, 2021, (09): 106-107.

[16]张基. 基于Android平台的房屋租赁管理系统的设计 [J]. 老字号品牌营销, 2019, (07): 70-71.

[17]武海龙,李国平. 基于SpringBoot的房屋租赁系统设计 [J]. 电脑与信息技术, 2019, 27 (03): 76-78.

[18]Harshit G ,Ashwani K ,Sudish K . Present Scenario of Online House Rental System in India and its Future Prospects [J]. International Journal of Computer Applications, 2019, 180 (34): 19-21.

致谢

逝者如斯夫，不舍昼夜。转眼间，大学生活即将接近尾声，人们面对离别和结束，总是充满不舍和茫然，我也不例外。还记得那年的秋天，提前一天来到学校，面对高大的校门，内心充满期待：这里，是我新生活的起点吗？阳光明媚，学校的欢迎仪式热烈而温馨。面对微笑的同学们，仿佛阳光透过胸口照进我的心灵。那天，我结识了可爱的室友，我们一起度过了难忘的两年时光。

如今，我站在论文的致谢部分，不禁问自己：现在，我们真要说再见了吗？感慨万千，难以言表。回想起刚来学校的时候，心中对工科学校有些偏见，认为可能会缺少柔情。但随着对学校的了解与认识，我发现她的美丽和温情，逐渐喜欢上了这个校园。然而时间飞逝，尚未好好体验她的美丽，却要告别了。但是，她带给我的回忆将永远留在心间。离开的那一天，或许泪水会涌上眼眶，不是因为伤感，而是为了将她的容颜映入泪水中，深刻铭记于心。

最后，我要感谢我的老师们，是你们传授了知识和人生道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每一个关心和支持我的人。

少年啊，追逐风和月，莫停留，即便到了平荒尽处也会发现春山。
