基于SpringBoot的二手车交易系统的设计与实现—免费源码分享85139

目录

摘要

1 绪论

1.1 选题背景与意义

1.2国内外研究现状

1.3论文结构与章节安排

2系统分析

2.1 可行性分析

2.2 系统流程分析

2.2.1 数据流程

2.2.2 业务流程

2.3 系统功能分析

2.3.1 功能性分析

2.3.2 非功能性分析

2.4 系统用例分析

2.5本章小结

3 系统总体设计

3.1 系统架构设计

3.2 系统功能模块设计

3.3 数据库设计

3.3.1 数据库概念结构设计

3.3.2 数据库逻辑结构设计

3.4本章小结

4系统关键模块设计与实现

4.1买家用户功能模块

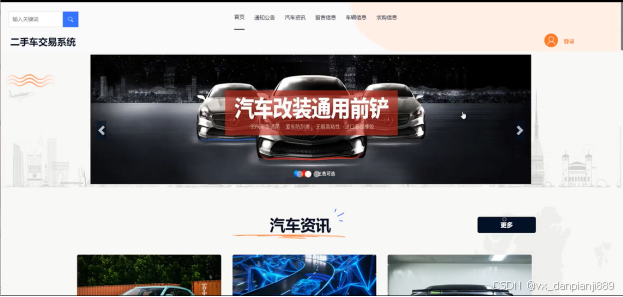

4.1.1 首页界面

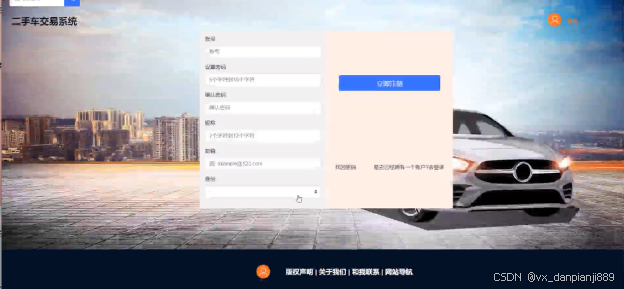

4.1.2 注册界面

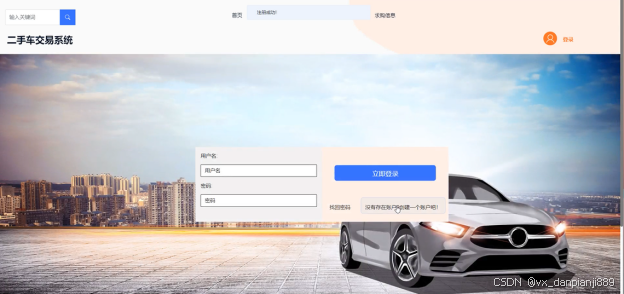

4.1.3用户登录界面

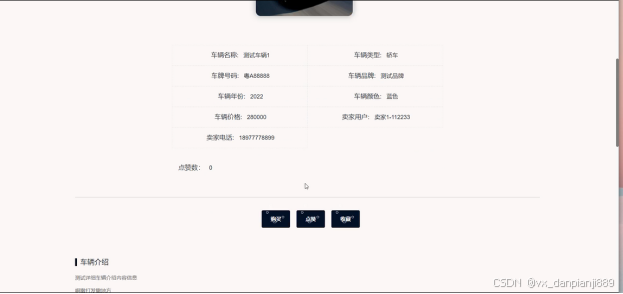

4.1.4 车辆信息界面

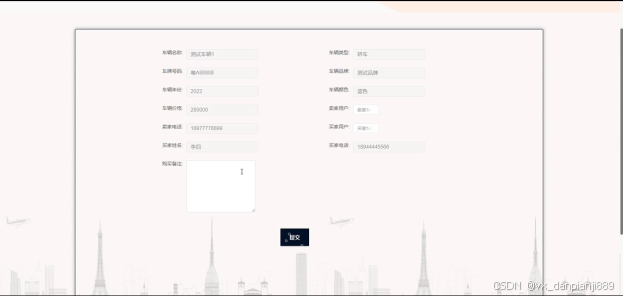

4.1.4 购买界面

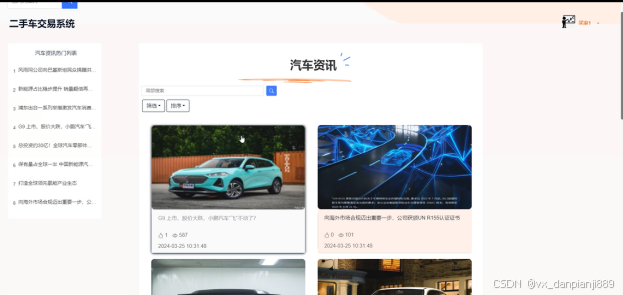

4.1.5 汽车资讯界面

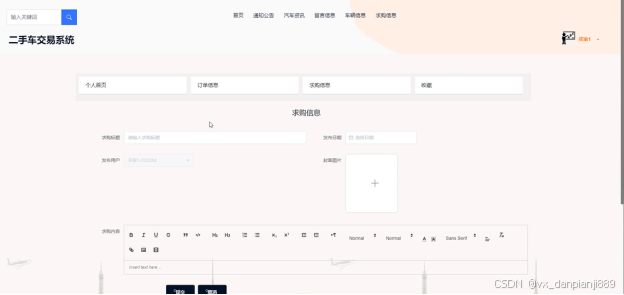

4.1.6 求购信息界面

4.2卖家用户功能模块

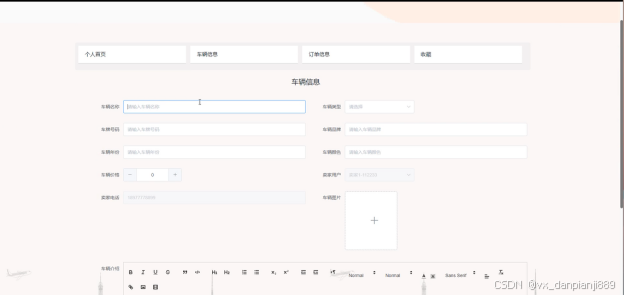

4.2.1 车辆信息界面

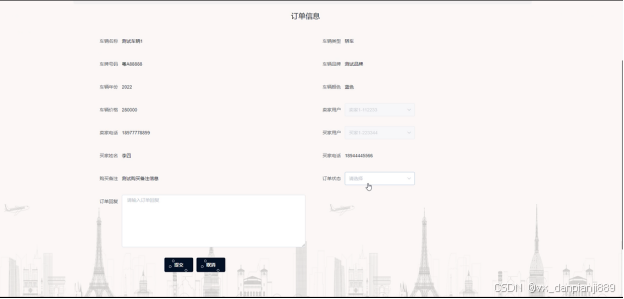

4.2.2 订单信息界面

4.3管理员功能模块

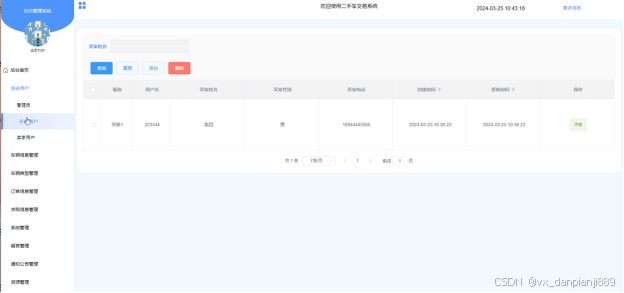

4.3.1 系统用户管理界面

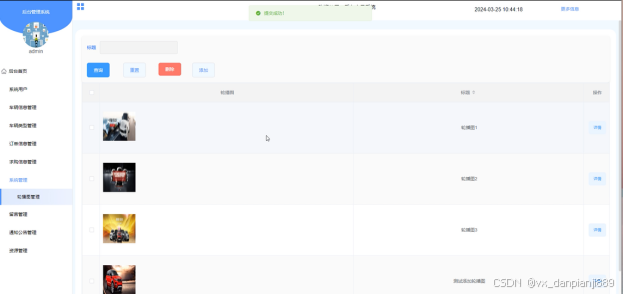

4.3.2 系统管理界面

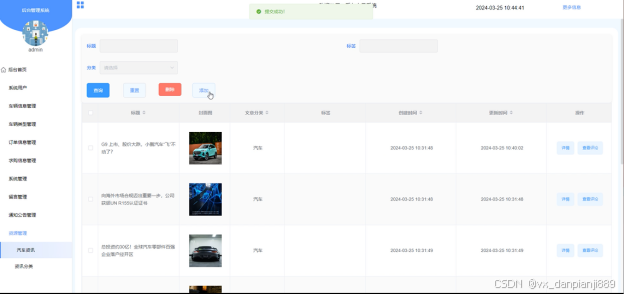

4.3.3 资源管理界面

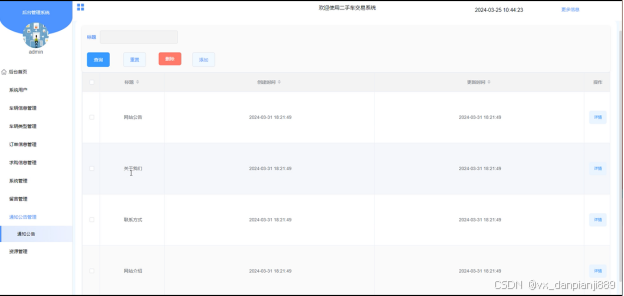

4.3.4 通知公告管理界面

5系统测试

5.1系统测试的目的

5.2 系统测试用例

5.3 系统测试结果

结论

参考文献

致  谢

摘要

本文介绍了基于SpringBoot框架的二手车交易系统的设计与实现过程。该系统旨在提供一个便捷、高效、安全的二手车交易平台，以满足日益增长的二手车交易需求。本文首先分析了二手车交易市场的现状和发展趋势，指出了现有交易方式存在的问题和不足。然后，详细介绍了系统的整体架构设计、功能模块划分、数据库设计以及关键技术的实现。

在系统设计方面，本文采用了基于SpringBoot的微服务架构，实现了前后端分离的开发模式。系统主要包括后台首页、系统用户、车辆信息管理、车辆类型管理、订单信息管理、求购信息管理、系统管理（轮播图管理）、留言管理、通知公告管理、资源管理（汽车资讯、资讯分类）等核心功能模块。数据库设计方面，采用了关系型数据库MySQL进行数据存储，保证了数据的一致性和可靠性。

在实现过程中，本文重点介绍了系统的后端开发过程，包括用户认证授权、车辆信息展示、交易流程管理、支付接口对接等关键技术的实现。同时，为了保证系统的性能和可扩展性，本文还采用了缓存技术、负载均衡等优化手段。

通过本文的研究和实现，基于SpringBoot的二手车交易系统成功解决了传统二手车交易方式存在的问题，提高了交易效率和安全性，为二手车市场的健康发展提供了有力支持。同时，本文的研究成果也为类似交易系统的设计与实现提供了有益的参考和借鉴。

关键词：SpringBoot框架；Vue框架；二手车交易系统；前后端分离；系统设计

Abstract

This article introduces the design and implementation process of a second-hand car trading system based on the SpringBoot framework. The system aims to provide a convenient, efficient, and secure second-hand car trading platform to meet the growing demand for second-hand car trading. This article first analyzes the current situation and development trends of the second-hand car trading market, pointing out the problems and shortcomings of existing trading methods. Then, a detailed introduction was given to the overall architecture design, functional module division, database design, and implementation of key technologies of the system.

In terms of system design, this article adopts a microservices architecture based on SpringBoot, achieving a development pattern of front-end and back-end separation. The system mainly includes core functional modules such as backend homepage, system users, vehicle information management, vehicle type management, order information management, purchase information management, system management (carousel map management), message management, notification announcement management, resource management (car information, information classification), etc. In terms of database design, the relational database MySQL was used for data storage, ensuring data consistency and reliability.

In the implementation process, this article focuses on the backend development process of the system, including the implementation of key technologies such as user authentication and authorization, vehicle information display, transaction process management, and payment interface docking. At the same time, in order to ensure the performance and scalability of the system, this article also adopts optimization methods such as caching technology and load balancing.

Through the research and implementation of this article, the second-hand car trading system based on SpringBoot has successfully solved the problems of traditional second-hand car trading methods, improved trading efficiency and safety, and provided strong support for the healthy development of the second-hand car market. Meanwhile, the research findings of this article also provide useful references and insights for the design and implementation of similar trading systems.

Keywords: SpringBoot framework; Vue framework; Second hand car trading system; Front and rear separation; System design

1 绪论

1.1 选题背景与意义

随着科技的不断进步和互联网的普及，传统的二手车交易方式已经无法满足现代消费者的需求。传统的二手车交易方式往往存在信息不对称、交易流程繁琐、交易安全性难以保障等问题，这些问题限制了二手车市场的健康发展。因此，开发一个便捷、高效、安全的二手车交易系统显得尤为重要。

基于SpringBoot的二手车交易系统的设计与实现选题背景正是在这样的市场环境下应运而生。SpringBoot作为一种轻量级、快速构建Web应用的框架，具有简单易用、高效稳定的特点，非常适合用于开发二手车交易系统。通过利用SpringBoot框架的优势，我们可以快速搭建一个功能强大、性能稳定的二手车交易平台，从而解决传统交易方式存在的问题。

该选题的意义在于，首先，它可以为消费者提供一个更加便捷、高效的二手车交易渠道。消费者可以通过系统快速浏览和筛选车辆信息，实现与卖家的直接沟通，简化交易流程，提高交易效率。其次，系统可以通过引入实名认证、交易评价等机制，增强交易的透明度和安全性，保护消费者的合法权益。此外，系统还可以为卖家提供一个更广阔的销售渠道，降低销售成本，提高销售效率。

综上所述，基于SpringBoot的二手车交易系统的设计与实现选题具有重要的现实意义和应用价值。它不仅可以解决传统二手车交易方式存在的问题，推动二手车市场的健康发展，还可以为消费者和卖家带来更加便捷、高效、安全的交易体验。同时，该选题的研究成果还可以为其他类似交易系统的设计与实现提供有益的参考和借鉴，推动相关领域的技术进步和创新发展。

1.2国内外研究现状

国内研究现状：

近年来，随着国内互联网技术的快速发展和普及，二手车交易市场的数字化和智能化转型成为趋势。国内已有一些基于SpringBoot或其他技术框架的二手车交易系统出现，并在市场上取得了一定的成功。这些系统通过提供丰富的车辆信息、便捷的搜索和筛选功能、安全的交易流程等，提高了二手车交易的效率和用户体验。同时，随着大数据、人工智能等技术的应用，国内的研究者们也在不断探索如何通过技术手段进一步提升二手车交易系统的智能化和个性化服务水平。

然而，尽管国内二手车交易系统已经取得了一定的进展，但在用户体验、交易安全、技术创新等方面仍有待进一步提升和完善。例如，如何更好地解决信息不对称问题、如何提供更加个性化的推荐服务、如何进一步提高交易的安全性等，都是当前国内研究者们需要关注和解决的问题。

国外研究现状：

在国外，尤其是欧美等发达国家，二手车交易市场已经相当成熟和规范。一些知名的二手车交易平台如CarMax、AutoTrader等已经形成了较为完善的交易体系和市场规则。这些平台通过先进的技术手段，如智能推荐、虚拟现实看车等，提供了更加便捷、高效、个性化的二手车交易服务。同时，国外的研究者们也在不断探索新的技术应用和创新模式，以提升二手车交易网站的可用性和互动性。

然而，尽管国外二手车交易系统已经相当成熟和先进，但在跨文化交易、地域性差异等方面仍面临一些挑战。例如，如何适应不同国家和地区的法律法规、如何满足不同文化和消费习惯的用户需求等，都是当前国外研究者们需要关注和解决的问题。

综上所述，基于SpringBoot的二手车交易系统的设计与实现在国内外都具有一定的研究价值和市场前景。通过借鉴国内外已有的研究成果和经验，结合具体的市场需求和技术发展趋势，我们可以开发出更加先进、实用、便捷的二手车交易系统，为二手车市场的健康发展提供有力支持。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1 可行性分析

（1）技术可行性：

SpringBoot作为后端框架，提供了快速构建RESTful API的能力，且其内置的容器可以快速启动和部署应用。Vue作为前端框架，具有轻量级、易上手的特点，且通过组件化开发可以提高代码的复用性和可维护性。两者结合使用，可以实现前后端分离的开发模式，使得前后端可以独立开发和部署，提高了开发效率。此外，SpringBoot和Vue都有丰富的生态系统和活跃的社区支持，遇到问题时可以快速找到解决方案。

（2）经济可行性：

基于SpringBoot的二手车交易系统可以降低二手车交易方面的成本。传统的线下交易方式需要大量的人力、物力和财力投入，而线上系统可以减少纸质文档的使用、降低人力成本，并提高管理效率。此外，系统的可扩展性和可维护性也可以为商家节省未来的升级和维护成本。

（3）操作可行性：

系统的操作界面设计简洁明了，用户无需专业的计算机知识即可轻松上手。通过直观的图形界面和友好的交互设计，用户可以快速完成订单信息的录入、查询、修改等操作，提高了工作效率。同时，系统还提供了详细的操作指南和客服支持，确保用户在使用过程中遇到问题能够及时解决。

综上所述，基于SpringBoot的二手车交易系统的设计与实现在技术、经济、操作等方面都具有可行性。通过该系统的推广和应用，可以推动二手车交易管理的信息化发展，提高二手车交易的质量和效率。

2.2 系统流程分析

2.2.1 数据流程

基于Spring Boot的二手车交易系统主要的目的之一就是实现用户线上交易二手车，图2-1就是系统的数据流图。

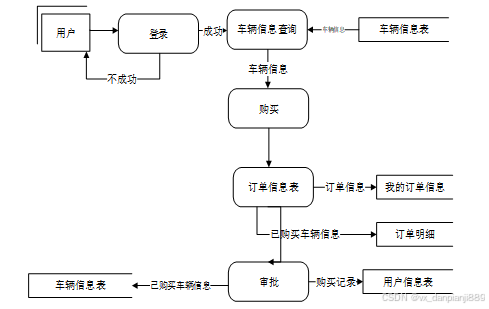

图2-1线上购买车辆操作展开图

2.2.2 业务流程

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

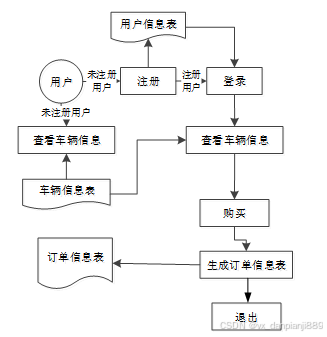

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照基于SpringBoot的二手车交易系统的角色，系统划分为了买家用户模块、卖家用户模块和管理员模块这三大部分。在设计和实现基于Spring Boot的二手车交易系统时，我们需要充分考虑买家用户、卖家用户和管理员的不同需求，以确保系统能够满足各类用户的功能要求。以下是针对不同用户角色的功能分析：

1. 买家用户功能：

登录注册： 提供用户登录和注册功能，确保用户可以进行系统的正常使用。

首页： 展示最新上架的二手车信息和热门推荐，方便用户浏览和选购。

通知公告： 提供系统相关的通知和公告信息，包括交易提示、系统更新等。

汽车资讯： 提供最新的汽车资讯和购车指南，帮助用户了解汽车市场动态。

留言信息： 用户可以在车辆信息页面留言咨询，与卖家或其他买家进行交流。

车辆信息： 用户可以浏览二手车的详细信息，包括车型、价格、里程、车况等。

求购信息： 用户可以发布自己的求购信息，描述所需车型和价格范围。

我的账户： 用户可以管理个人信息和账户设置。

个人中心：

个人首页： 展示用户个人信息和相关操作入口。

订单信息： 用户可以查看已购买的二手车订单信息和交易记录。

求购信息： 用户可以查看自己发布的求购信息和状态。

收藏： 用户可以收藏感兴趣的车辆信息，方便后续查看和比较。

2. 卖家用户功能：

登录注册： 提供用户登录和注册功能，确保用户可以进行系统的正常使用。

首页： 展示最新的二手车发布信息和个人二手车库存，吸引买家关注。

通知公告： 提供系统相关的通知和公告信息，包括交易提示、系统更新等。

汽车资讯： 提供最新的汽车资讯和销售技巧，帮助卖家提升销售能力。

留言信息： 卖家可以在车辆信息页面查看用户的留言咨询，并及时回复。

车辆信息： 卖家可以发布二手车信息，包括车型、价格、车况描述、联系方式等。

求购信息： 卖家可以查看用户发布的求购信息，并主动联系买家进行交易。

我的账户： 卖家可以管理个人信息和账户设置。

个人中心：

个人首页： 展示卖家个人信息和相关操作入口。

车辆信息： 卖家可以管理自己发布的二手车信息，包括编辑、下架和删除等操作。

订单信息： 卖家可以查看已成交的二手车订单信息和交易记录。

收藏： 卖家可以查看用户对自己发布的车辆信息的收藏情况。

3. 管理员功能：

后台首页： 提供管理员登录后的管理主页，展示系统的重要信息和功能入口。

系统用户： 管理系统用户的信息，包括买家用户、卖家用户和管理员的账号信息。

车辆信息管理： 管理二手车的发布信息，包括审核、编辑和删除等操作。

车辆类型管理： 管理二手车的分类信息，方便用户浏览和搜索。

订单信息管理： 管理用户的购车订单信息，包括审核、处理和统计等操作。

求购信息管理： 管理用户发布的求购信息，进行匹配和推荐。

轮播图管理： 管理网站首页的轮播图信息，提供宣传和推广功能。

留言管理： 管理用户在车辆信息页面的留言信息，包括审核、删除和回复等操作。

通知公告管理： 管理发布的系统通知和公告信息，包括发布、编辑和删除等操作。

汽车资讯： 管理发布的汽车资讯和购车指南信息，包括编辑和删除等操作。

资讯分类： 管理汽车资讯的分类信息，方便用户查阅。

以上是基于Spring Boot的二手车交易系统的功能需求分析，涵盖了买家用户、卖家用户和管理员三个角色的功能设计与实现要求。

2.3.2 非功能性分析

基于SpringBoot的二手车交易系统的非功能性需求比如系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1基于SpringBoot的二手车交易系统非功能需求表

安全性	主要指基于SpringBoot的二手车交易系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指基于SpringBoot的二手车交易系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响基于SpringBoot的二手车交易系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着基于SpringBoot的二手车交易系统的页面展示内容进行操作，就可以了。
可维护性	基于SpringBoot的二手车交易系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

买家用户角色用例如图2-3所示。

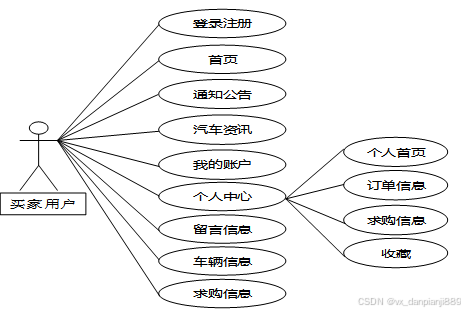

图2-3买家用户角色用例图

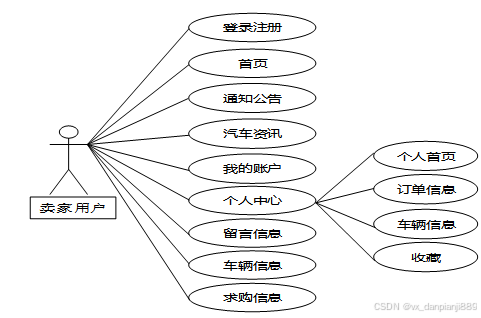

卖家用户角色用例如图2-4所示。

图2-4卖家用户角色用例图

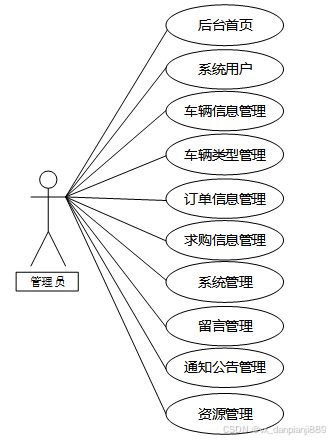

管理员是维护整个基于SpringBoot的二手车交易系统中所有数据信息的。管理员角色用例如图2-5所示。

图2-9基于SpringBoot的二手车交易系统管理员角色用例图

2.5本章小结

本章主要通过对基于SpringBoot的二手车交易系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

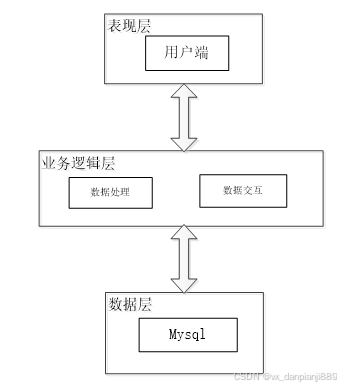

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的二手车交易系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。基于SpringBoot的二手车交易系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

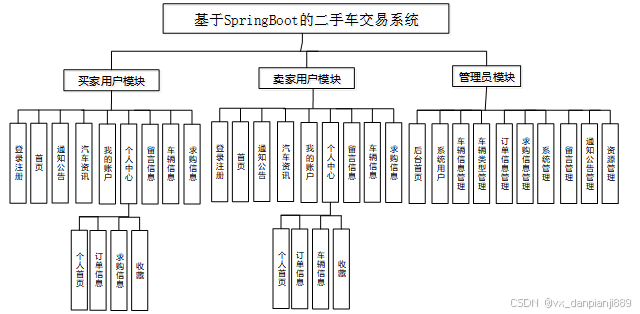

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面是整个基于SpringBoot的二手车交易系统中主要的数据库表总E-R实体关系图。

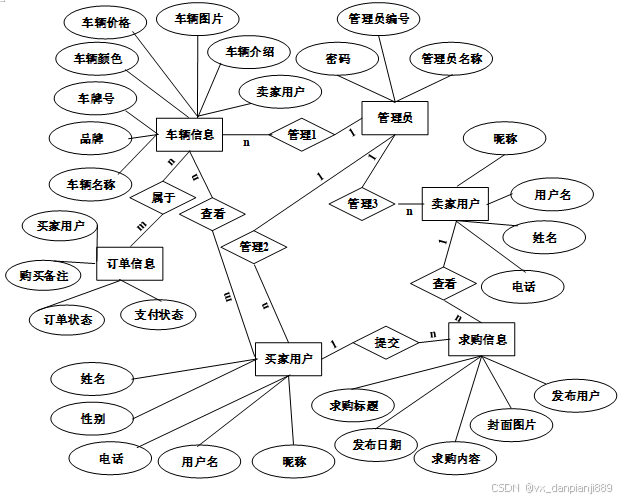

图3-3 基于SpringBoot的二手车交易系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中基于SpringBoot的二手车交易系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表buyer_user (买家用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	buyer_user_id	int	10	0	N	Y		买家用户ID
2	buyer_name	varchar	64	0	Y	N		买家姓名
3	buyer_gender	varchar	64	0	Y	N		买家性别
4	buyers_phone_number	varchar	16	0	Y	N		买家电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表message (留言板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	message_id	int	10	0	N	Y		留言板ID:
2	user_id	int	10	0	N	N	0	用户ID:
3	title	varchar	64	0	Y	N		标题:
4	content	longtext	2147483647	0	N	N		内容:
5	nickname	varchar	32	0	N	N		昵称:
6	avatar	varchar	255	0	Y	N		头像:
7	email	varchar	125	0	Y	N		留言者邮箱
8	phone	varchar	11	0	Y	N		留言者手机号码
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
11	reply	longtext	2147483647	0	Y	N		回复
12	reply_state	tinyint	4	0	Y	N	0	回复状态

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order_information (订单信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_information_id	int	10	0	N	Y		订单信息ID
2	vehicle_name	varchar	64	0	Y	N		车辆名称
3	vehicle_type	varchar	64	0	Y	N		车辆类型
4	license_plate_number	varchar	64	0	Y	N		车牌号码
5	vehicle_brand	varchar	64	0	Y	N		车辆品牌
6	vehicle_year	varchar	64	0	Y	N		车辆年份
7	vehicle_color	varchar	64	0	Y	N		车辆颜色
8	vehicle_price	varchar	64	0	Y	N		车辆价格
9	seller_customers	int	10	0	Y	N	0	卖家用户
10	sellers_phone_number	varchar	64	0	Y	N		卖家电话
11	buyer_user	int	10	0	Y	N	0	买家用户
12	buyer_name	varchar	64	0	Y	N		买家姓名
13	buyers_phone_number	varchar	64	0	Y	N		买家电话
14	purchase_notes	text	65535	0	Y	N		购买备注
15	order_status	varchar	64	0	Y	N		订单状态
16	order_reply	text	65535	0	Y	N		订单回复
17	pay_state	varchar	16	0	N	N	未支付	支付状态
18	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
19	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表purchase_information (求购信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	purchase_information_id	int	10	0	N	Y		求购信息ID
2	purchase_title	varchar	64	0	Y	N		求购标题
3	release_date	date	10	0	Y	N		发布日期
4	publish_users	int	10	0	Y	N	0	发布用户
5	cover_photo	varchar	255	0	Y	N		封面图片
6	purchase_content	longtext	2147483647	0	Y	N		求购内容
7	hits	int	10	0	N	N	0	点击数
8	praise_len	int	10	0	N	N	0	点赞数
9	recommend	int	10	0	N	N	0	智能推荐
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表seller_customers (卖家用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	seller_customers_id	int	10	0	N	Y		卖家用户ID
2	seller_name	varchar	64	0	Y	N		卖家姓名
3	seller_gender	varchar	64	0	Y	N		卖家性别
4	sellers_phone_number	varchar	16	0	Y	N		卖家电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表vehicle_information (车辆信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vehicle_information_id	int	10	0	N	Y		车辆信息ID
2	vehicle_name	varchar	64	0	Y	N		车辆名称
3	vehicle_type	varchar	64	0	Y	N		车辆类型
4	license_plate_number	varchar	64	0	Y	N		车牌号码
5	vehicle_brand	varchar	64	0	Y	N		车辆品牌
6	vehicle_year	varchar	64	0	Y	N		车辆年份
7	vehicle_color	varchar	64	0	Y	N		车辆颜色
8	vehicle_price	int	10	0	Y	N	0	车辆价格
9	seller_customers	int	10	0	Y	N	0	卖家用户
10	sellers_phone_number	varchar	64	0	Y	N		卖家电话
11	vehicle_images	varchar	255	0	Y	N		车辆图片
12	vehicle_introduction	longtext	2147483647	0	Y	N		车辆介绍
13	hits	int	10	0	N	N	0	点击数
14	praise_len	int	10	0	N	N	0	点赞数
15	recommend	int	10	0	N	N	0	智能推荐
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vehicle_type (车辆类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vehicle_type_id	int	10	0	N	Y		车辆类型ID
2	vehicle_type	varchar	64	0	Y	N		车辆类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个基于SpringBoot的二手车交易系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4系统关键模块设计与实现

基于SpringBoot的二手车交易系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从界面实现、业务逻辑实现这两部分进行介绍。

4.1买家用户功能模块

4.1.1 首页界面

当进入基于SpringBoot的二手车交易系统的时候，首先映入眼帘的是系统的导航栏，其主界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 注册界面

游客可以查看系统信息，也有注册成为用户的权限。注册界面展示如下图4-2所示。

图4-2 用户注册界面图

4.1.3用户登录界面

基于SpringBoot的二手车交易系统中的注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于SpringBoot的二手车交易系统的首页中；否则将会提示相应错误信息。登录界面如下图4-3所示。

图4-3用户登录界面图

4.1.4 车辆信息界面

当买家用户点击“车辆信息”后，用户可以查看车辆信息详情，并可进行购买、点赞、收藏、评论等操作，界面如下图4-4所示。

图4-4车辆信息详情界面图

4.1.4 购买界面

当买家用户点击车辆信息详情页面下方“购买”按钮后会进入购买页面，用户填写相关信息点击提交即可，页面如图4-5所示。

图4-5购买界面图

4.1.5 汽车资讯界面

买家用户点击“汽车资讯”，可以查看汽车资讯详情，用户可进行点赞、收藏、评论等操作。界面如下图所示。

图4-6汽车资讯详情界面图

4.1.6 求购信息界面

买家用户在个人中心页面点击“求购信息”，用户可以发布求购信息。界面如下图所示。

图4-7求购信息发布界面图

4.2卖家用户功能模块

4.2.1 车辆信息界面

当卖家用户点击个人中心“车辆信息”按钮后，可以发布车辆信息。页面如图所示。

图4-8车辆信息发布界面图

4.2.2 订单信息界面

当卖家用户点击个人中心“ 订单信息”按钮后，可以查看已成交的二手车订单信息和交易记录。界面如下图4-9所示。

图4-9订单信息详情界面图

4.3管理员功能模块

4.3.1 系统用户管理界面

基于SpringBoot的二手车交易系统中的管理人员是可以对注册的买家用户、卖家用户进行管理的，也可以对管理员进行管控。界面如下图4-10所示。

图4-10用户管理界面图

4.3.2 系统管理界面

管理员点击“系统管理”这一菜单会显示轮播图这一个子菜单，管理员可以对前台展示的轮播图进行设置，界面如下图4-11所示。

图4-11系统管理界面图

4.3.3 资源管理界面

管理员点击“资源管理”这一菜单会显示汽车资讯、资讯分类这两个子菜单，管理员可以对这两部分涉及到的功能进行更新维护，更好的服务于前台用户。界面如下图所示。

图4-12汽车资讯界面图

4.3.4 通知公告管理界面

管理员点击“通知公告管理”菜单，管理员可以管理发布的通知公告信息，包括添加、编辑和删除公告。界面如下图所示。

图4-13通知公告管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、车辆信息查看功能测试、汽车资讯添加、车辆信息搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

车辆信息查看功能测试：

表5-2车辆信息查看功能测试表

用例名称	车辆信息查看
目的	测试车辆信息查看功能
前提	用户登录
测试流程	点击车辆信息列表
预期结果	可以查看到所有车辆信息信息
实际结果	实际结果与预期结果一致

管理员添加汽车资讯界面测试：

表5-3 管理员添加汽车资讯界面测试表

用例名称	汽车资讯添加测试用例
目的	测试汽车资讯添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击资源管理，点击汽车资讯，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面会显示新的汽车资讯信息
实际结果	实际结果与预期结果一致

车辆信息搜索功能测试：

表5-4车辆信息搜索功能测试表

用例名称	车辆信息搜索测试
目的	测试车辆信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的车辆信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写基于SpringBoot的二手车交易系统的测试用例，已经检测完毕用户登录模块、车辆信息查看模块、汽车资讯添加模块、车辆信息搜索模块、密码修改功能测试，通过这5大模块为基于SpringBoot的二手车交易系统的后期推广运营提供了强力的技术支撑。

结论

至此，基于SpringBoot的二手车交易系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、JAVA语言、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]粟梁.基于Java的汽车购买管理系统[J].电脑编程技巧与维护,2024,(01):43-45+52.DOI:10.16184/j.cnki.comprg.2024.01.035.

[2]吴伶琳.基于SpringBoot的客户关系管理系统设计与实现[J].无线互联科技,2023,20(24):60-62.

[3]武际斌,段良华,金永亮.基于Vue+SpringBoot的课程思政素材库的设计与实现[C]//百色学院马克思主义学院.2023年思想政治教育论坛论文集.山东信息职业技术学院;,2023:3.DOI:10.26914/c.cnkihy.2023.087218.

[4]刘媛媛.基于MVC的母婴用品购买系统的设计与实现[J].电脑知识与技术,2023,19(01):53-57.DOI:10.14004/j.cnki.ckt.2023.0040.

[5]张佳佳.房屋购买推荐系统的研究与实现[D].西京学院,2022.DOI:10.27831/d.cnki.gxjxy.2022.000113.

[6]闫银娟.基于SSM的房屋购买系统的设计与实现[J].电脑知识与技术,2022,18(33):38-41.DOI:10.14004/j.cnki.ckt.2022.2092.

[7]万谧宇,柳键,程永生等.汽车分时购买下消费者出行模式选择行为分析[J].管理科学学报,2022,25(09):32-51.DOI:10.19920/j.cnki.jmsc.2022.09.003.

[8]景昕,大宇停车位差异化定价销售、购买管理系统.内蒙古自治区,内蒙古巨宇测绘有限公司,2022-08-23.

[9]杨敏,窦立君.基于PowerBuilder的汽车购买系统设计与实现[J].电脑编程技巧与维护,2022,(07):28-31.DOI:10.16184/j.cnki.comprg.2022.07.004.

[10]韩永朋.基于微服务架构的汽车购买推荐系统设计与实现[D].华东师范大学,2022.DOI:10.27149/d.cnki.ghdsu.2022.002064.

[11]付志伟,王奇光.城市共享电动车购买系统设计[J].机械设计,2022,39(01):163.DOI:10.13841/j.cnki.jxsj.2022.01.010.

[12]盛从蟒.基于区块链的二手车购买系统的设计与实现[D].华中科技大学,2022.DOI:10.27157/d.cnki.ghzku.2022.000087.

[13]赵鲁瑜,康埕铭,廖朦朦等.基于共享汽车购买市场的管理系统设计与实现[J].内蒙古科技与经济,2021,(22):86-87.

[14]王丽丽.电动汽车分时购买系统建模仿真与分析[D].西南财经大学,2021.DOI:10.27412/d.cnki.gxncu.2021.002695.

[15]马国华.线上租车网站系统的设计与实现[D].太原理工大学,2020.DOI:10.27352/d.cnki.gylgu.2020.002185.

[16]Siwa P A N N ,Putrama M I ,Santyadiputra S G .Development of car rental system based on geographic information system and decision support system with AHP (Analytical Heirarchy Process) and SAW (Simple Additive Weighting) method[J].Journal of Physics Conference Series,2020,1516(1):012013.

[17]Bakar A A A N ,Yuspani F M .Initial stage in developing an online car rental system (OCRS) using customization business model[J].Journal of Physics: Conference Series,2020,1529(2):022033.

[18]张亚平,刘学锋.Sensor Web支持下的购买车辆远程监控系统设计与实现[J].计算机测量与控制,2019,27(10):109-113+119.DOI:10.16526/j.cnki.11-4762/tp.2019.10.023.

[19]杨春.在线车辆购买信息管理系统设计与实现[D].大连理工大学,2018.DOI:10.26991/d.cnki.gdllu.2019.000008.

[20]江文静,严卫.基于Web端的车辆购买管理的研究与探索[J].电脑知识与技术,2018,14(24):62-63+65.DOI:10.14004/j.cnki.ckt.2019.2806.

致  谢

转眼间，大买家用户活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
