基于django的高校开放实验室预约系统的设计与实现-毕业设计源码54802

目录

摘要

1 绪论

1.1 选题背景与意义

1.2国内外研究现状

1.3论文结构与章节安排

2系统分析

2.1 可行性分析

2.2 系统流程分析

2.2.1 数据流程

3.3.2 业务流程

2.3 系统功能分析

2.3.1 功能性分析

2.3.2 非功能性分析

2.4 系统用例分析

2.5本章小结

3 系统总体设计

3.1 系统架构设计

3.2 系统功能模块设计

3.3 数据库设计

3.3.1 数据库概念结构设计

3.3.2 数据库逻辑结构设计

3.4本章小结

4系统关键模块设计与实现

4.1前台用户功能模块

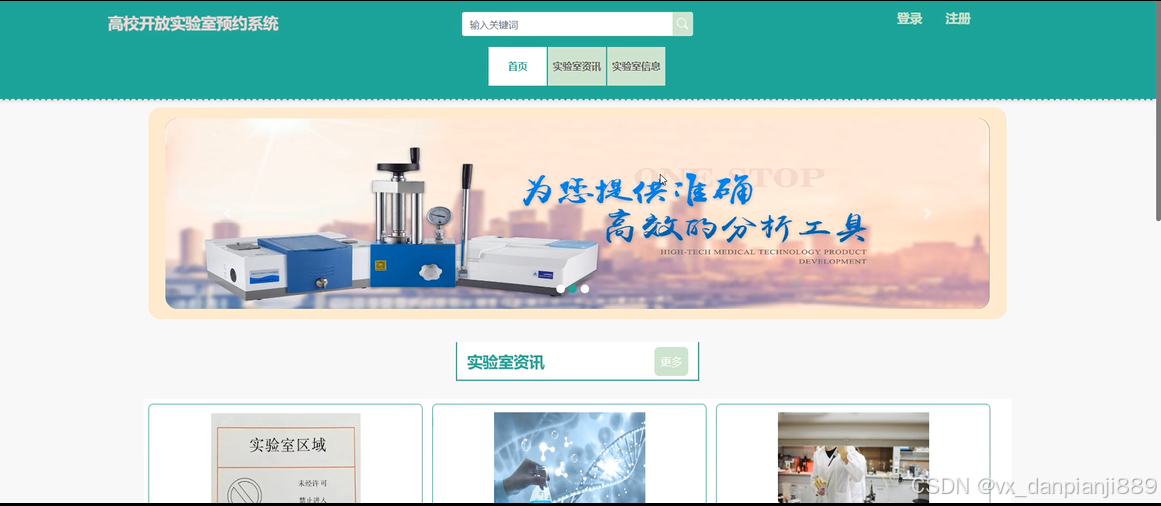

4.1.1 首页界面

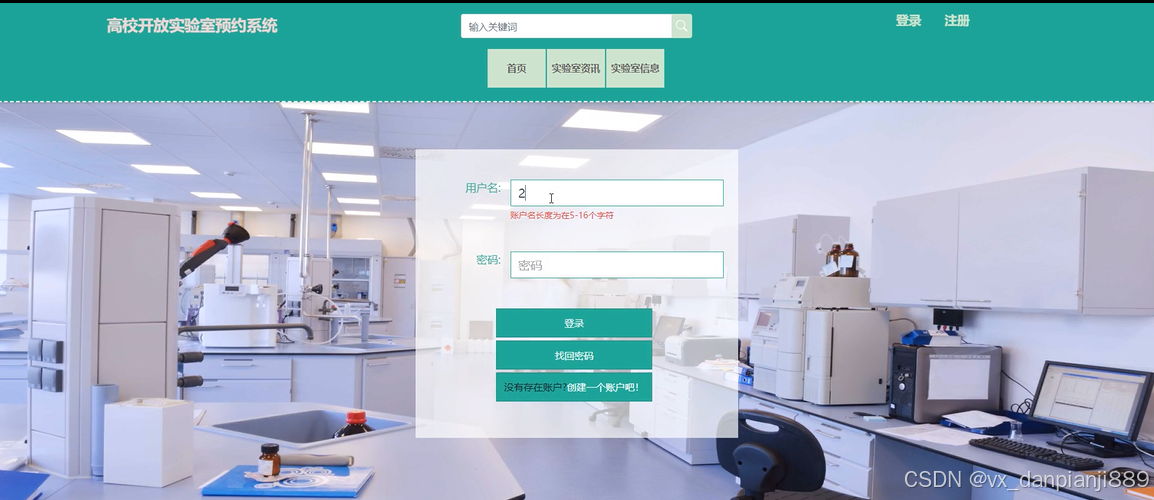

4.1.2 用户登录界面

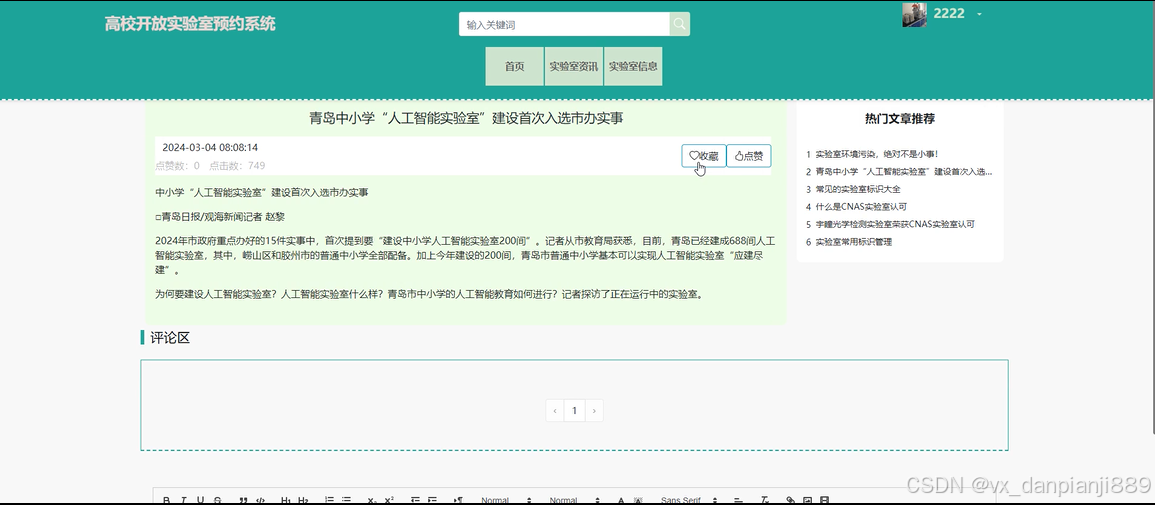

4.1.3 实验室资讯界面

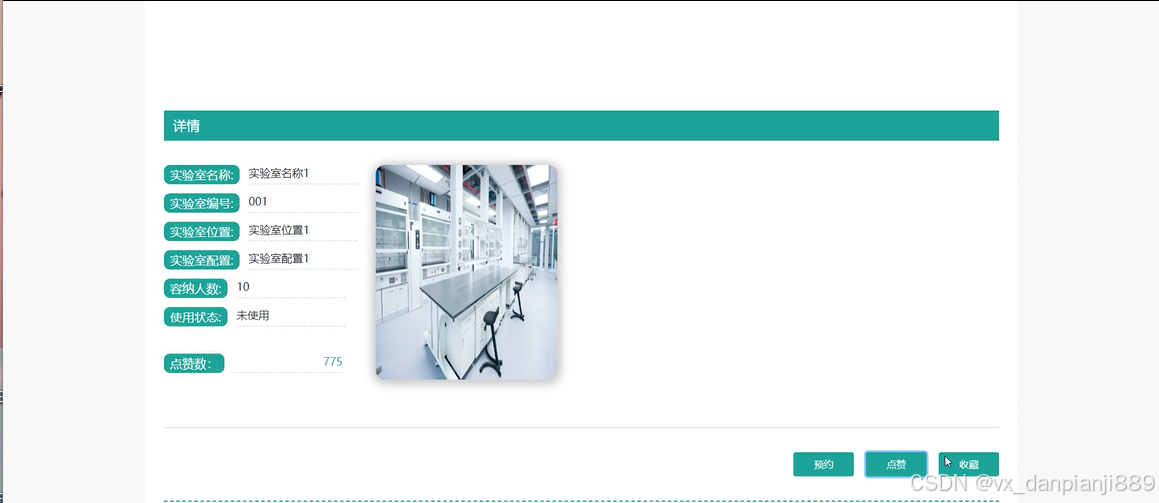

4.1.4 实验室信息界面

4.1.5 预约界面

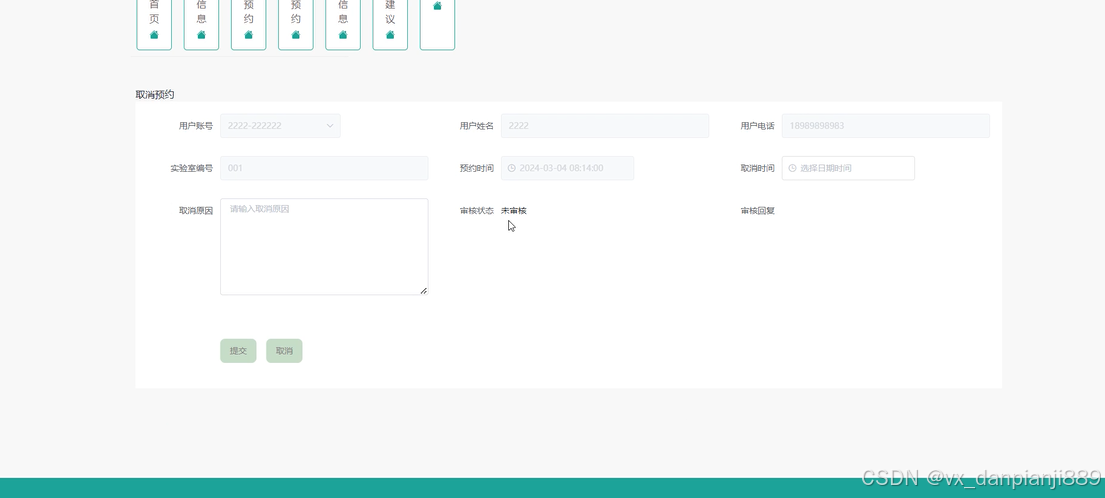

4.1.6 取消预约界面

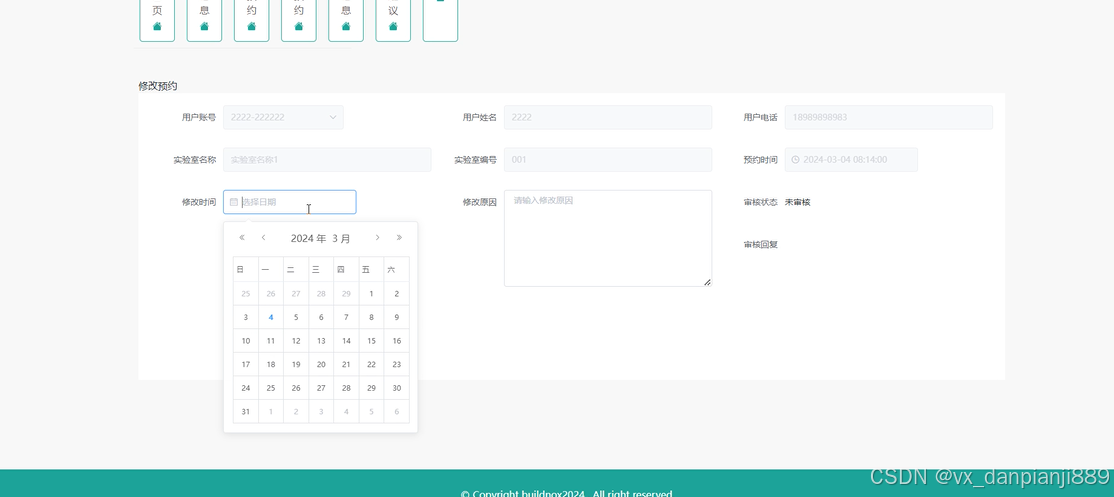

4.1.7 修改预约界面

4.2后台管理员功能模块

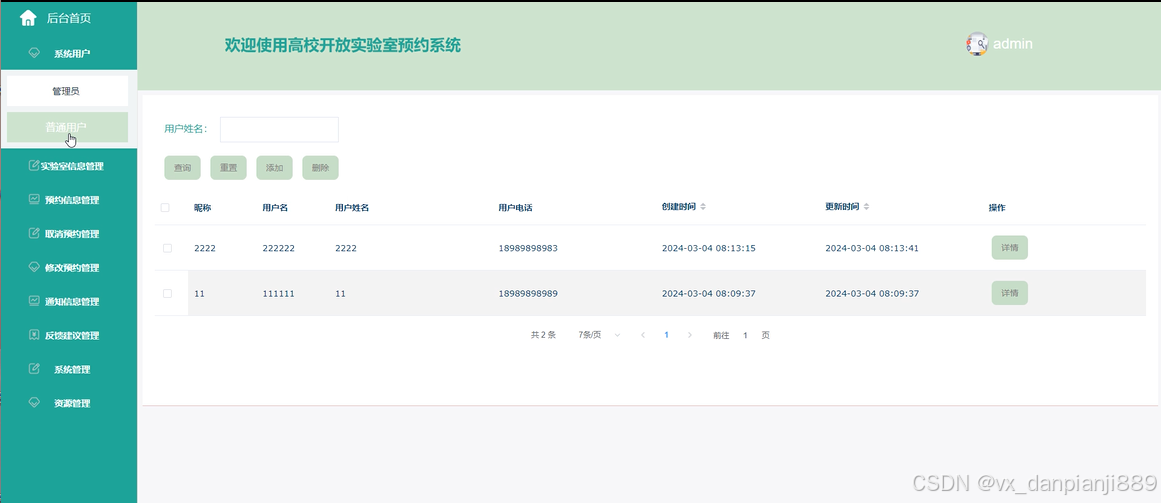

4.2.1 系统用户管理界面

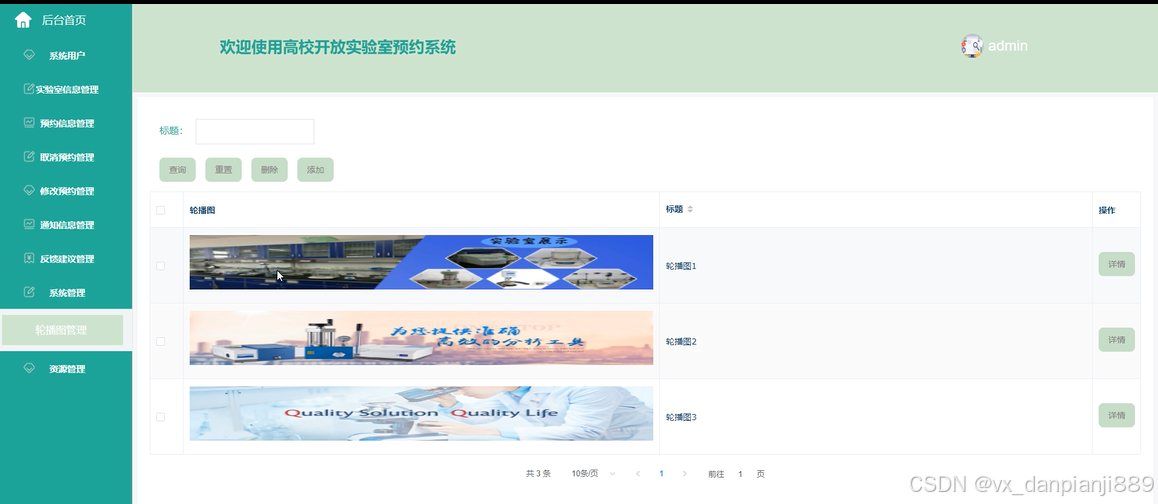

4.2.2 系统管理界面

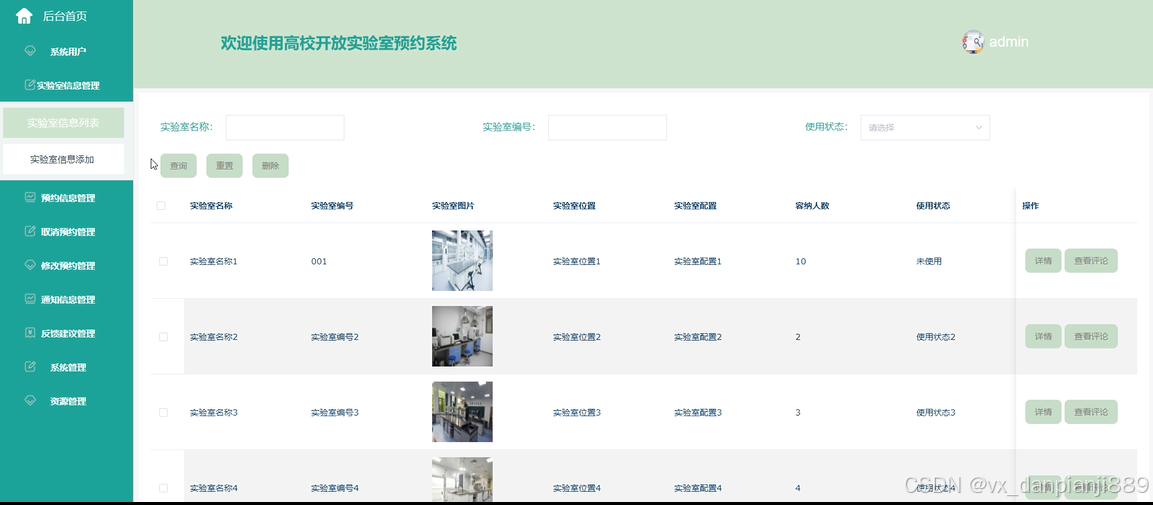

4.2.3 实验室信息管理界面

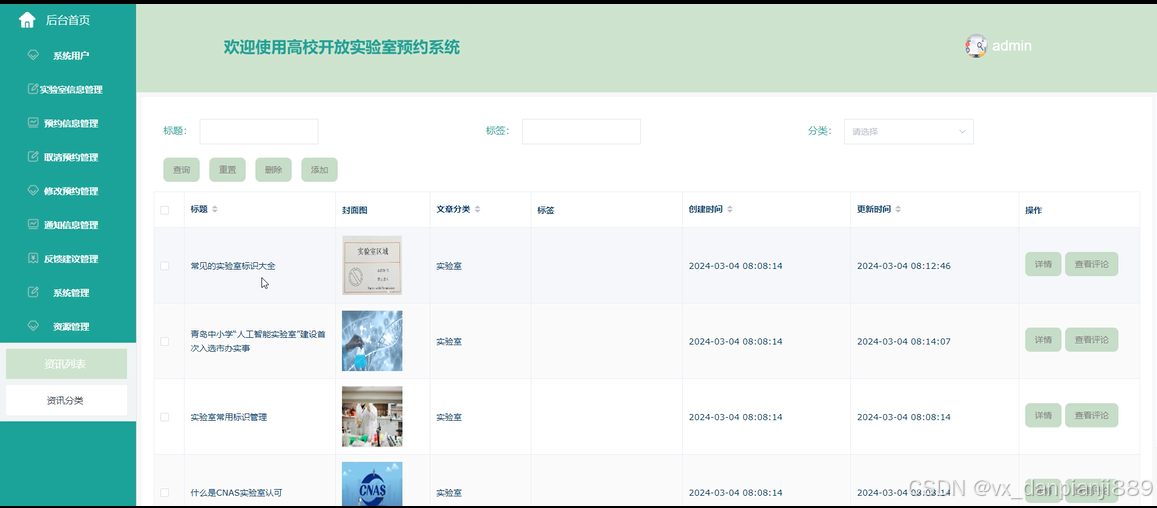

4.2.4 资源管理界面

4.2.5 取消预约管理界面

5系统测试

5.1系统测试的目的

5.2 系统测试用例

5.3 系统测试结果

结论

参考文献

致  谢

摘要

本文介绍了一种基于Django框架的高校开放实验室预约系统的设计与实现。随着高校实验室资源的日益丰富和科研活动的不断增加，实验室预约管理成为了高校实验室管理的重要组成部分。传统的实验室预约方式往往存在效率低下、信息不透明等问题，难以满足现代高校实验室管理的需求。因此，开发一款高效、便捷、智能化的实验室预约系统显得尤为重要。

本文首先分析了高校开放实验室预约系统的业务需求和技术要求，确定了系统的功能和特点。然后，采用Django框架作为后端开发基础，结合前端技术和数据库设计，实现了实验室预约系统的整体架构。系统包括用户管理、实验室管理、预约管理等功能模块，为实验室管理人员和学生提供全面的预约服务。

在实现过程中，本文详细阐述了各个功能模块的具体实现方法。通过Django框架的MVC架构和ORM技术，简化了开发过程，提高了开发效率。同时，结合前端技术如HTML、CSS、JavaScript等，优化了用户体验，提供了友好的操作界面。

通过本文的研究和实现，基于Django的高校开放实验室预约系统为高校实验室管理提供了一种高效、便捷的解决方案。系统的应用不仅可以提高实验室预约管理的效率和服务质量，还能为学生提供更加灵活、便捷的预约方式。同时，该系统也为类似的管理系统的开发提供了有益的参考和借鉴。

关键词：django框架；高校开放实验室预约系统；系统设计

Abstract

This article introduces the design and implementation of a university open laboratory appointment system based on the Django framework. With the increasing abundance of laboratory resources and the increasing number of scientific research activities in universities, laboratory appointment management has become an important component of laboratory management. The traditional laboratory appointment method often has problems such as low efficiency and opaque information, making it difficult to meet the needs of modern university laboratory management. Therefore, developing an efficient, convenient, and intelligent laboratory appointment system is particularly important.

This article first analyzes the business and technical requirements of the appointment system for open laboratories in universities, and determines the functions and characteristics of the system. Then, using the Django framework as the backend development foundation, combined with front-end technology and database design, the overall architecture of the laboratory reservation system was implemented. The system includes functional modules such as user management, laboratory management, and appointment management, providing comprehensive appointment services for laboratory management personnel and students.

In the implementation process, this article elaborates on the specific implementation methods of each functional module in detail. The MVC architecture and ORM technology of the Django framework have simplified the development process and improved development efficiency. At the same time, by combining front-end technologies such as HTML, CSS, JavaScript, etc., the user experience has been optimized and a friendly operating interface has been provided.

Through the research and implementation of this article, the Django based university open laboratory reservation system provides an efficient and convenient solution for university laboratory management. The application of the system can not only improve the efficiency and service quality of laboratory appointment management, but also provide students with more flexible and convenient appointment methods. At the same time, the system also provides useful reference and inspiration for the development of similar management systems.

Keywords: django framework; Appointment system for open laboratories in universities; system design

1 绪论

1.1 选题背景与意义

随着科技的发展和高等教育的普及，高校实验室成为了培养学生实践能力、创新能力的重要场所。然而，传统的实验室预约方式，如人工登记、纸质申请等，存在效率低下、信息不透明、管理困难等问题。这不仅影响了实验室资源的有效利用，也制约了教学和科研活动的顺利进行。因此，开发一套高效、便捷、智能化的实验室预约系统成为了高校实验室管理的迫切需求。

高校开放实验室预约系统的设计与实现具有以下意义：

提高管理效率：通过自动化的预约系统，可以减少人工操作，降低管理成本，提高实验室资源的使用效率。

优化用户体验：系统可以提供在线预约、查询、评价等功能，为用户提供更加便捷、个性化的服务。

促进资源共享：系统可以实时监控实验室资源的使用情况，实现资源的合理配置和共享，避免资源的浪费。

提升科研水平：通过系统提供的数据统计和分析功能，可以帮助实验室管理人员更好地了解实验室的使用情况，为科研活动提供有力支持。

综上所述，基于Django的高校开放实验室预约系统的设计与实现具有重要的现实意义和应用价值。它不仅可以满足高校实验室管理的实际需求，提高管理效率和服务质量，还可以推动高校实验室管理的信息化和智能化发展。

1.2国内外研究现状

国内研究现状：

在国内，随着高校实验室资源的不断扩充和科研活动的日益频繁，实验室预约管理系统的需求逐渐凸显。近年来，国内学者和开发者开始关注这一领域，并取得了一定的研究成果。一些高校和研究机构已经自主研发或委托开发了基于不同技术架构的实验室预约系统，如基于Web的预约系统、基于移动应用的预约系统等。这些系统大多涵盖了用户管理、实验室管理、预约管理、数据统计等功能，为实验室管理人员和学生提供了便捷的预约服务。然而，在系统的稳定性、安全性、用户体验等方面仍有待提升。

国外研究现状：

在国外，尤其是发达国家，高校开放实验室预约系统的研究和应用相对成熟。许多高校和研究机构已经实现了实验室预约管理的信息化和智能化。这些系统通常采用先进的技术架构和成熟的开发框架，如Django、Spring等，确保了系统的稳定性和安全性。同时，国外的研究者和开发者还注重用户体验和系统的可扩展性，为用户提供更加友好、便捷的操作界面和更加灵活、高效的预约方式。此外，国外的研究还涉及到了实验室预约系统的智能化管理、数据分析与挖掘等方面，为实验室管理提供了更加全面、深入的支持。

综上所述，国内外在基于Django的高校开放实验室预约系统的设计与实现方面已经取得了一定的研究成果和实践经验。然而，仍存在一些问题和挑战需要解决，如提高系统的稳定性、安全性、用户体验等。因此，本文的研究具有重要的现实意义和应用价值，可以为高校实验室管理的信息化和智能化发展提供有益的参考和借鉴。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1 可行性分析

（1）经济可行性：

在经济方面，基于Django的高校开放实验室预约系统的设计与实现具有较高的可行性。首先，Django是一个开源框架，可以免费使用，降低了开发成本。其次，Django框架具有丰富的第三方库和插件支持，可以加快开发速度，提高开发效率。此外，系统的运营和维护成本相对较低，可以通过广告、赞助等方式实现盈利，为系统的持续发展提供经济支持。

（2）操作可行性：

在操作方面，基于Django的高校开放实验室预约系统的设计与实现同样具有可行性。Django框架提供了直观易用的管理界面，方便开发人员对系统进行维护和管理。同时，系统的用户界面设计简洁明了，易于操作，符合普通用户的认知和操作习惯。此外，系统还提供了详细的用户指南和操作说明，帮助用户快速熟悉和掌握系统的使用方法。

（3）技术可行性：

从技术方面来看，基于Django的高校开放实验室预约系统的设计与实现也是可行的。Django框架具有成熟、稳定的技术基础，被广泛应用于各类Web应用开发中。此外，Django框架提供了丰富的ORM（对象关系映射）功能、模板引擎、缓存机制等，使得开发人员可以更加高效地完成系统的开发工作。同时，系统所需的其他技术，如前端技术、数据库技术等也都有成熟的技术支持和解决方案。

综上所述，基于Django的高校开放实验室预约系统的设计与实现在经济、技术和操作方面都具有较高的可行性。通过合理的资源配置和技术选择，可以确保系统的顺利开发和稳定运行，为用户提供一个高效、便捷、智能的预约操作方式。

2.2 系统流程分析

2.2.1 数据流程

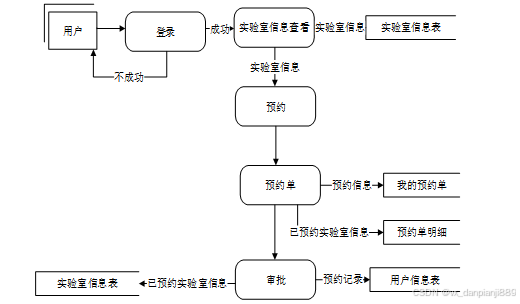

高校开放实验室预约系统主要的目的就是实现实验室预约，图2-1就是系统的数据流图。

图2-1物资流转操作展开图

3.3.2 业务流程

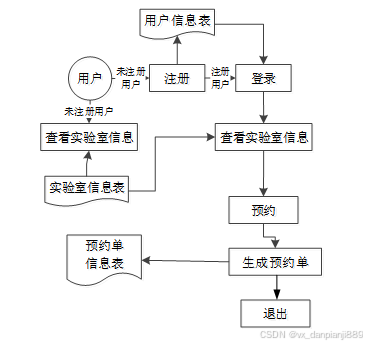

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照基于django的高校开放实验室预约系统的角色，系统划分为了普通用户模块和管理员模块这两大部分。

1. 普通用户功能：

登录注册： 提供普通用户注册和登录功能，确保身份的安全性和唯一性。

首页： 展示系统的主要功能入口、实验室资讯和最新的实验室信息，引导用户浏览和预约实验室。

实验室资讯： 提供关于实验室的资讯内容，包括实验室新闻、活动等信息。

实验室信息： 展示可预约实验室的详细信息，包括实验室名称、设备、容量等。

我的账户： 个人中心，包括个人基本信息和操作记录。

个人中心：

个人首页： 用户的主页，展示个人信息和相关操作入口。

预约信息： 查看已预约实验室的信息，包括实验室名称、预约时间等。

取消预约： 取消已预约的实验室预约记录。

修改预约： 修改已预约的实验室预约信息，包括预约时间、实验室选择等。

通知信息： 接收系统通知和提醒信息。

反馈建议： 提供用户对系统的反馈和建议。

收藏： 用户收藏的实验室信息，方便日后查看和参考。

2. 管理员功能：

后台首页： 提供管理员登录后的管理主页，展示系统的重要信息和功能入口。

系统用户： 管理系统内的用户信息，包括普通用户和管理员的账户信息和权限设置。

实验室信息管理： 管理实验室的信息，包括添加、编辑和删除实验室信息。

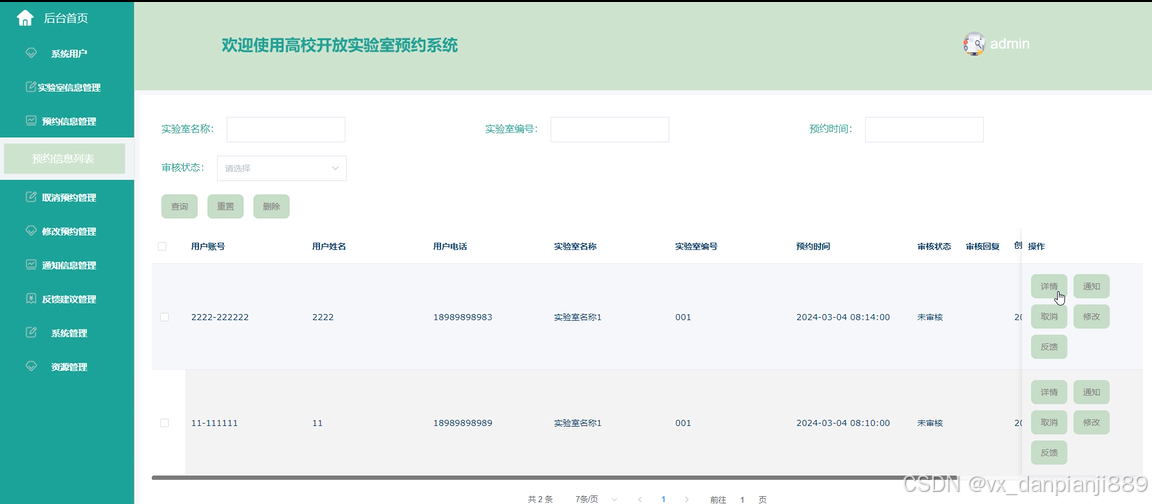

预约信息管理： 查看用户的实验室预约情况，包括用户信息、预约时间等。

取消预约管理： 管理用户取消的实验室预约记录。

修改预约管理： 管理用户修改的实验室预约信息。

通知信息管理： 管理系统发布的通知和提醒信息，包括发送、编辑和删除通知信息。

反馈建议管理： 管理用户提交的反馈和建议信息，及时处理用户反馈。

系统管理：管理系统首页的轮播图内容，更新和编辑轮播信息。

资源管理： 管理实验室资讯内容和分类，确保信息的丰富和分类的合理性。

以上是基于Django的高校开放实验室预约系统的功能需求分析，涵盖了普通用户和管理员两个角色的功能设计与实现要求。

2.3.2 非功能性分析

基于django的高校开放实验室预约系统的非功能性需求比如系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1基于django的高校开放实验室预约系统非功能需求表

安全性	主要指基于django的高校开放实验室预约系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指基于django的高校开放实验室预约系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响基于django的高校开放实验室预约系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着基于django的高校开放实验室预约系统的页面展示内容进行操作，就可以了。
可维护性	基于django的高校开放实验室预约系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

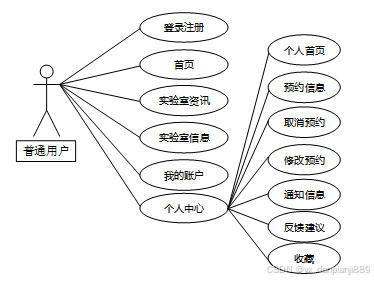

普通用户角色用例如图2-3所示。

图2-3普通用户角色用例图

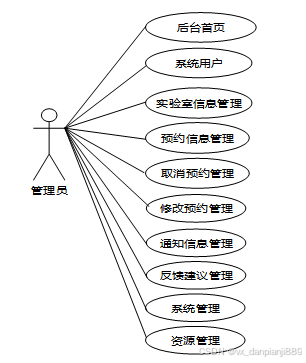

管理员是维护整个基于django的高校开放实验室预约系统中所有数据信息的。管理员角色用例如图2-4所示。

图2-4基于django的高校开放实验室预约系统管理员角色用例图

2.5本章小结

本章主要通过对基于django的高校开放实验室预约系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

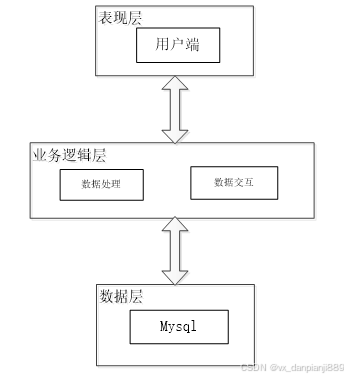

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的高校开放实验室预约系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。基于django的高校开放实验室预约系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

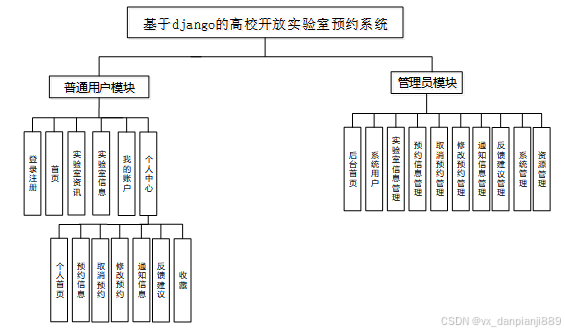

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

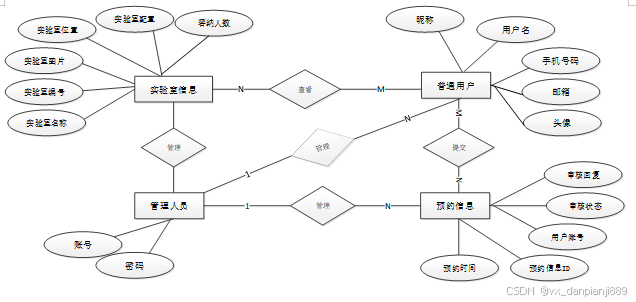

下面是整个基于django的高校开放实验室预约系统中主要的数据库表总E-R实体关系图。



图3-3 基于django的高校开放实验室预约系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中基于django的高校开放实验室预约系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表appointment_information (预约信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	appointment_information_id	int	10	0	N	Y		预约信息ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	laboratory_name	varchar	64	0	Y	N		实验室名称
6	laboratory_number	varchar	64	0	Y	N		实验室编号
7	appointment_time	datetime	19	0	Y	N		预约时间
8	examine_state	varchar	16	0	N	N	未审核	审核状态
9	examine_reply	varchar	16	0	Y	N		审核回复
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表cancel_reservation (取消预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cancel_reservation_id	int	10	0	N	Y		取消预约ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	laboratory_number	varchar	64	0	Y	N		实验室编号
6	appointment_time	datetime	19	0	Y	N		预约时间
7	cancel_time	datetime	19	0	Y	N		取消时间
8	reason_for_cancellation	text	65535	0	Y	N		取消原因
9	examine_state	varchar	16	0	N	N	未审核	审核状态
10	examine_reply	varchar	16	0	Y	N		审核回复
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表feedback_suggestions (反馈建议)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	feedback_suggestions_id	int	10	0	N	Y		反馈建议ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	laboratory_name	varchar	64	0	Y	N		实验室名称
6	laboratory_number	varchar	64	0	Y	N		实验室编号
7	feedback_time	datetime	19	0	Y	N		反馈时间
8	feedback_content	text	65535	0	Y	N		反馈内容
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表laboratory_information (实验室信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	laboratory_information_id	int	10	0	N	Y		实验室信息ID
2	laboratory_name	varchar	64	0	Y	N		实验室名称
3	laboratory_number	varchar	64	0	N	N		实验室编号
4	laboratory_images	varchar	255	0	Y	N		实验室图片
5	laboratory_location	varchar	64	0	Y	N		实验室位置
6	laboratory_configuration	varchar	64	0	Y	N		实验室配置
7	accommodation_capacity	int	10	0	Y	N	0	容纳人数
8	usage_status	varchar	64	0	Y	N		使用状态
9	laboratory_details	text	65535	0	Y	N		实验室详情
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表modify_appointment (修改预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	modify_appointment_id	int	10	0	N	Y		修改预约ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	laboratory_name	varchar	64	0	Y	N		实验室名称
6	laboratory_number	varchar	64	0	Y	N		实验室编号
7	appointment_time	datetime	19	0	Y	N		预约时间
8	modification_time	date	10	0	Y	N		修改时间
9	reason_for_modification	text	65535	0	Y	N		修改原因
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notification_information (通知信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notification_information_id	int	10	0	N	Y		通知信息ID
2	user_account	int	10	0	Y	N	0	用户账号
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	laboratory_name	varchar	64	0	Y	N		实验室名称
6	laboratory_number	varchar	64	0	Y	N		实验室编号
7	appointment_time	datetime	19	0	Y	N		预约时间
8	appointment_status	varchar	64	0	Y	N		预约状态
9	notification_content	text	65535	0	Y	N		通知内容
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_phone_number	varchar	16	0	Y	N		用户电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个基于django的高校开放实验室预约系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4系统关键模块设计与实现

基于django的高校开放实验室预约系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从界面实现、业务逻辑实现这两部分进行介绍。

4.1前台用户功能模块

4.1.1 首页界面

当进入基于django的高校开放实验室预约系统的时候，首先映入眼帘的是系统的导航栏，其主界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 用户登录界面

基于django的高校开放实验室预约系统中的注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于django的高校开放实验室预约系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-2所示。

图4-2用户登录界面图

4.1.3 实验室资讯界面

当用户点击“实验室资讯”后，可以查看系统发布的实验室资讯列表，点击可以查看资讯详情信息，可以进行点赞、收藏、评论等操作。界面如下图4-3所示。

图4-3实验室资讯详情界面图

4.1.4 实验室信息界面

点击“实验室信息”，用户可以查看实验室详情信息，包括实验室名称、配置、容纳人数、使用状态等，可以进行预约、点赞、收藏、评论等。页面如图4-4所示。

图4-4 实验室信息详情界面图

4.1.5 预约界面

用户在实验室信息详情页面点击“预约”后，可以填写并提交实验室预约申请，界面如下图所示。

图4-5实验室预约界面图

4.1.6 取消预约界面

点击个人中心“取消预约”，用户可以取消已预约的实验室预约记录，并且可以查看取消预约的审核状态等。页面如下图所示。

图4-6 取消预约界面图

4.1.7 修改预约界面

用户点击个人中心“修改预约”后，修改已预约的实验室预约信息，包括预约时间、实验室选择等。界面如下图所示。

图4-7修改预约界面图

4.2后台管理员功能模块

4.2.1 系统用户管理界面

基于django的高校开放实验室预约系统中的管理人员是可以对注册的普通用户进行管理的，也可以对管理员进行管控。界面如下图4-8所示。

图4-8用户管理界面图

4.2.2 系统管理界面

管理员点击“系统管理”这一菜单会显示轮播图这一个子菜单，管理员可以对前台展示的轮播图进行设置，界面如下图4-9所示。

图4-9系统管理界面图

4.2.3 实验室信息管理界面

管理员点击“实验室信息管理”菜单，可以管理实验室的信息，包括添加、编辑和删除实验室信息。界面如下图所示。

图4-10实验室信息管理界面图

4.2.4 资源管理界面

当管理员点击“资源管理”这一菜单的时候，会出现实验室资讯+资讯分类这两个子菜单，可以对这两个模块进行增删改查操作。资源管理界面如下图所示。

图4-11资源管理界面图

4.2.5 取消预约管理界面

管理员点击“取消预约管理”这个菜单，可以管理和审核用户提交的取消实验室预约申请，界面如下图所示。

图4-12取消预约管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、实验室信息展示功能测试、实验室信息添加、实验室信息搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

实验室信息查看功能测试：

表5-2实验室信息查看功能测试表

用例名称	实验室信息查看
目的	测试实验室信息查看功能
前提	用户登录
测试流程	点击实验室信息列表
预期结果	可以查看到所有实验室信息
实际结果	实际结果与预期结果一致

管理员添加实验室信息界面测试：

表5-3 管理员添加实验室信息界面测试表

用例名称	实验室信息添加测试用例
目的	测试实验室信息添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击实验室信息管理，然后点击实验室信息添加，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的实验室信息
实际结果	实际结果与预期结果一致

实验室信息搜索功能测试：

表5-4实验室信息搜索功能测试表

用例名称	实验室信息搜索测试
目的	测试实验室信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的实验室信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写基于django的高校开放实验室预约系统的测试用例，已经检测完毕用户登录模块、实验室信息查看模块、实验室信息添加模块、实验室信息搜索模块、密码修改功能测试，通过这5大模块为基于django的高校开放实验室预约系统的后期推广运营提供了强力的技术支撑。

结论

至此，基于django的高校开放实验室预约系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如VUE、django、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]徐正超,王义斐,谭煜凯等.基于HTML的实验预约管理系统设计与实现[J].科技与创新,2023,(22):146-148.DOI:10.15913/j.cnki.kjycx.2023.22.041.

[2]杨萍萍,白艳茹.基于低代码的高校实验室预约系统设计与实现[J].实验科学与技术,2023,21(05):149-153.

[3]曹霞,陶建平,黄晓涛等.计算机开放实验室预约系统设计与实践[J].办公自动化,2023,28(04):9-11.

[4]王以伍,舒晖.基于SpringBoot+Vue前后端分离的高校实验室预约管理系统的设计与实现[J].现代计算机,2023,29(01):114-117.

[5]万玲娜.基于Web的实验室预约系统设计与实现[J].现代计算机,2022,28(23):92-96.

[6]胡之惠,王佳瑶.专业实验室预约系统的设计[J].福建电脑,2022,38(08):108-110.DOI:10.16707/j.cnki.fjpc.2022.08.027.

[7]高林钧,常瑞,张恩迪等.基于二维码的开放实验室预约管理系统设计[J].现代制造技术与装备,2022,58(05):17-19.DOI:10.16107/j.cnki.mmte.2022.0334.

[8]余久久,郑昊,张继山等.面向成人高校的实验室预约系统构建[J].实验室研究与探索,2022,41(04):246-250.DOI:10.19927/j.cnki.syyt.2022.04.051.

[9]张文韬.开放性实验室的网上预约系统设计[J].无线互联科技,2022,19(05):57-58.

[10]魏琛.基于微信小程序的实验室在线预约功能研究与实践[J].天津科技,2021,48(10):7-10+13.DOI:10.14099/j.cnki.tjkj.2021.10.003.

[11]付秀伟,付莉,赵广磊.基于物联网技术的自动化专业开放实验室管理平台建设[J].物联网技术,2020,10(12):114-115.DOI:10.16667/j.issn.2095-1302.2020.12.035.

[12]李福顺.基于B/S实验室在线预约系统智能化研究[J].电子测试,2020,(24):82-83.DOI:10.16520/j.cnki.1000-8519.2020.24.033.

[13]开放实验室预约系统.甘肃省,兰州理工大学,2020-09-24.

[14]叶叶.基于微信小程序的开放实验室预约系统设计与实现[J].信息技术与信息化,2020,(08):172-173.

[15]Roundy S C ,Lin C D ,Klopping J P , et al.Specimen Temperature Detection on a Clinical Laboratory Pre-Analytic Automation Track: Implications for Direct-from-Track Total Laboratory Automation (TLA) Systems[J].SLAS Technology,2020,25(3):293-299.

[16]赵家伟,白花蒲,张恒瑞等.基于微信小程序的实验室预约系统开发与实现[J].电脑知识与技术,2020,16(11):80-81.DOI:10.14004/j.cnki.ckt.2020.1382.

[17]王政嘉,孙志敏,周志军.开放实验室预约系统的应用研究[J].河北农业大学学报(社会科学版),2020,22(01):119-123.DOI:10.13320/j.cnki.jauhe.2020.0018.

[18]Khazri Y ,Fahli A ,Moussetad M , et al.Design and Implementation of a Reservation System and a New Queuing for Remote Labs[J].International Journal of Online and Biomedical Engineering (iJOE),2019,15(12):57-68.

[19]Genesys Telecommunications Laboratories Inc.; Patent Issued for System And Method For Making Engagement Offers Based On Observed Navigation Path (USPTO 10,373,171)[J].Computers Networks  Communications,2019,

[20]Wang Y ,Wei Z ,Cao J , et al.Research and Implementation of Big Data Technology Laboratory Equipment Reservation Management System[J].IOP Conference Series: Earth and Environmental Science,2019,252(4):042072 (6pp).

致  谢

转眼间，大学生用户活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
