最近在做一个项目，用到了正点原子的stm32f4zgt6开发板，自然首先驱动OLED方便后续调试代码，然而发现许多问题，现在解决了，在这里跟大家分享一下。
问题一：

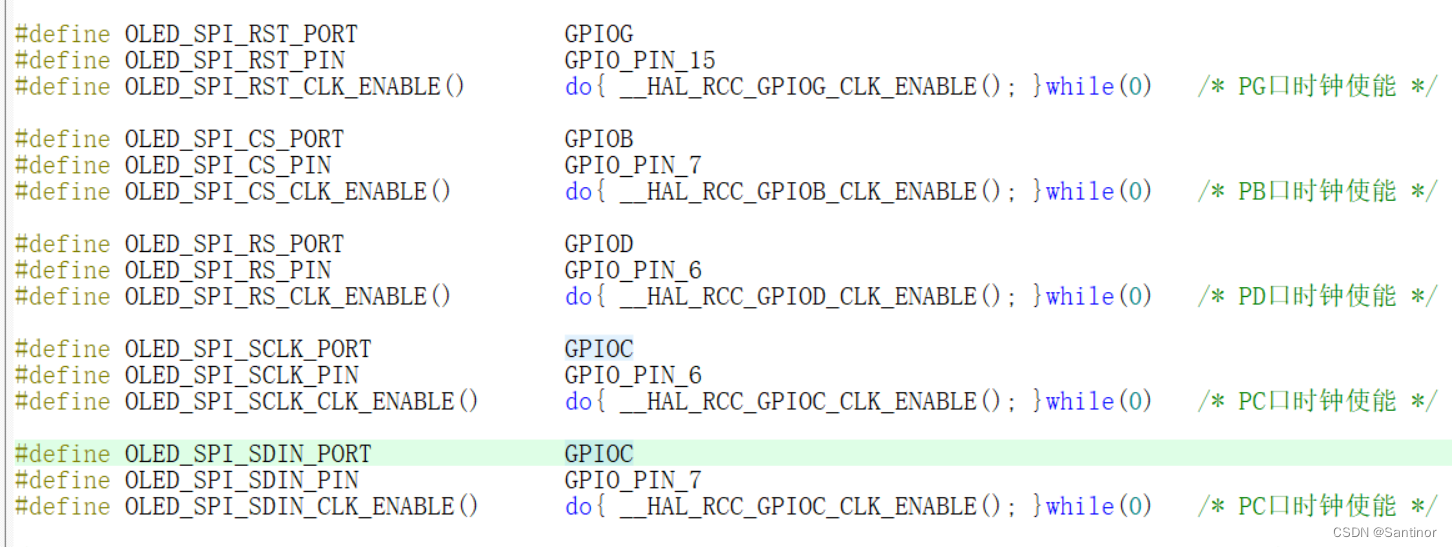

f4zgt6开发板一开始我移植的时候配置IIC的IO口是查的文档，后面出问题了，建议还是用官方例程的IO口配置，接线一定要仔细接哟，要不然真查半天可能是硬件的原因。
问题二：
运行程序发现OLED灯不亮，查来查去，发现是OLED头文件的宏定义有个模式配置，默认是并行8080模式，要改成4线串行模式，
问题三：
前面两个问题正确处理后，应该可以正确出现图像了，但是会发现一个问题，有时候改一段程序重新烧进去，OLED又不亮了，有时候要按几次复位键才可以亮，这可不行，调程序太耽误事了，搞了很久，直到发现我把vcc拔了它依然能亮，所以我干脆就没接gnd和vcc线了，结果没想到正是这个原因导致的我烧程序进去OLED不亮，现在OLED可以很丝滑的进行显示了。

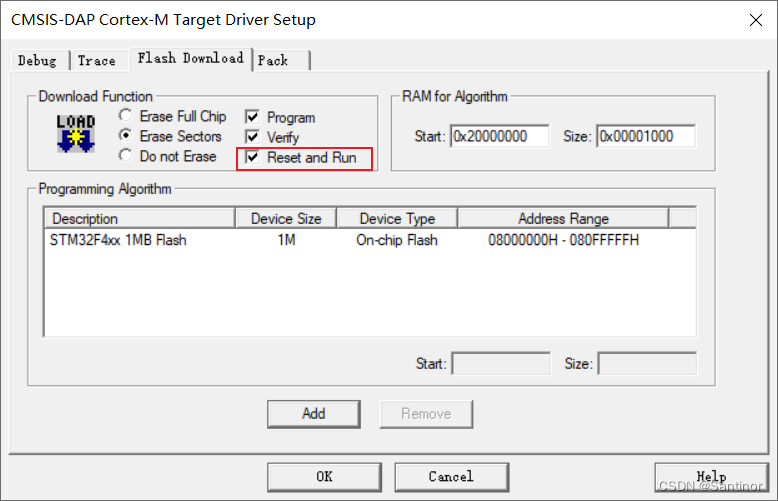

的另外还有一个就是记得勾选魔术棒中debug->setting->Flash Download的Reset and Run。
最后附上官方工程中OLED例程：链接：https://pan.baidu.com/s/1zf1nAT14V_9neKbtp8B96w
提取码：v0hq
