前言
1.为什么要有协程？
2.协程实现过程，原语操作（哪些？）
3.协程如何定义
4.调度器如何定义
5.调度器的执行策略
6.posix api做到一致
7.协程的执行流程
8.协程的多核模式
9.协程的性能如何测试
一、协程设计原理
1. 什么是协程，协程解决了什么问题 ？
-
网络IO优化
业务处理其实是由 网络IO时间 + 业务处理时间 组成，不同的业务，其业务处理时间是不同的，所以对于业务处理时间的优化，要根据业务场景来优化。而协程模式可以提升recv和send的性能，优化网络IO时间。 -
以同步的编程方式，实现异步的性能
IO同步操作，写代码逻辑清晰，但是效率低；而IO异步操作，fd管理复杂，但是效率高。协程解决了IO同步效率低，IO异步fd管理发杂的问题，协程结合两者的优点，实现了以同步的编程方式，实现异步的性能
Q: 为什么协程的效率会更高？单线程reactor用的是epoll_wait, 协程调度也是epoll_wait，从整体上来看不是一样吗？
- 在没有加入业务解析的情况下，协程性能与单线程reactor是差不多的 ，但是编程会容易很多。首先，用协程业务代码会比较简单，一个协程对应一个fd，业务逻辑都在协程内部；而reactor提供的recv_cb和send_cb是所有业务流程的。
Q: 有了业务解析，效率不也一样吗？
- 业务部分，比如数据库操作的，是比较耗时的阻塞IO，而协程可以通过hook，把recv和send变成异步，把数据库IO阻塞的时间，切换到别的协程上运行，所有阻塞等待的地方，都会引起切换。而同步reactor在业务部分数据库IO就只能干等着。
IO同步/异步/协程比较 （协程结合IO同异之所长）
-
对比项 IO 同步操作 IO 异步操作 协程 Sockfd 管理 管理方便 多个线程共同管理，需要避免一个fd被多个线程操作的情况发生 管理方便 代码逻辑 程序整体逻辑清晰同步：检测IO 与 读写IO 在同一个流程里 子模块逻辑清晰， 异步：检测IO 与 读写IO 不在同一个流程里 程序整体逻辑清晰 程序性能 响应时间长，性能差 响应时间短，并行性能高 响应时间短，性能好

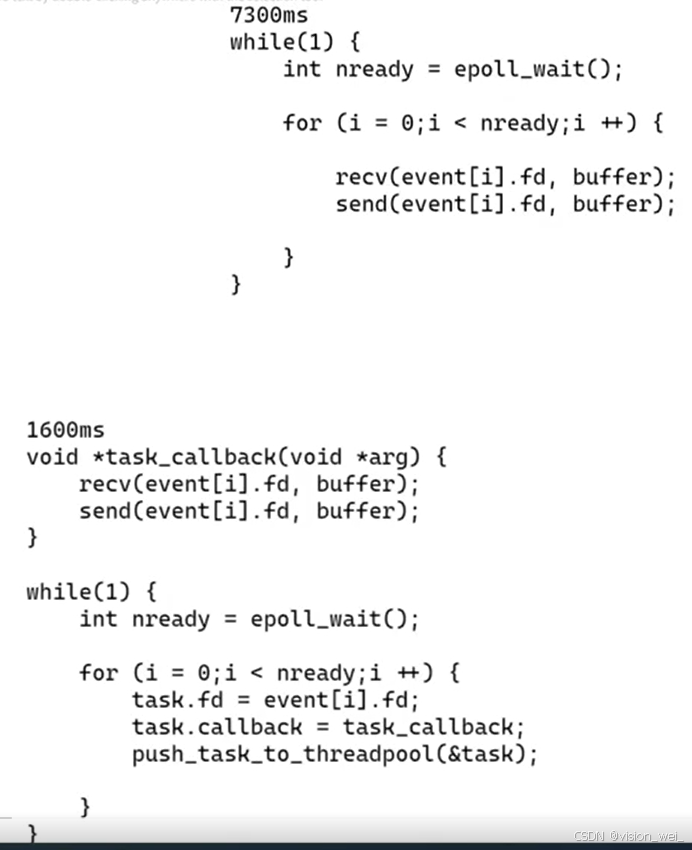

IO同步/异步逻辑伪代码 （响应time异步 << 同步）
2. 协程的设计思路
- 把线程换成协程，线程API的思维来使用协程

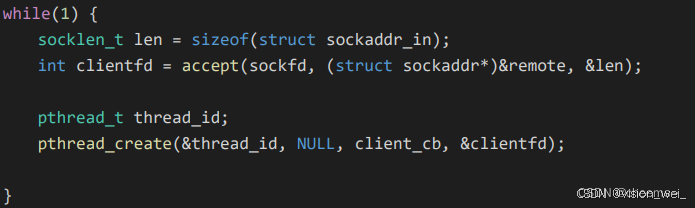

在网络IO编程的时候，如果每次accept返回的时候，为新来的fd单独分配一个线程，这一个fd对应一个线程，就不会存在多个线程共用一个fd的问题了，虽然这样代码逻辑清晰易读，但是线程创建与线程调度的代价是很大的。
1. send函数不阻塞，通过switch不断切换来实现并发
2. async_xxx()是重构后的网络io，当检测到相应事件时会切换不同的执行函数
线程思维
协程思维
NtyCo协程封装两类API （自身api + Posix api）
//一类是协程本身的api
1.创建协程
int nty_coroutine_create(nty_coroutine **new_co, proc_coroutine func, void *arg);
2.调度器运行
void nty_schedule_run(void);
//一类是posix api的异步封装协程api
//POSIX 异步封装 API
int nty_socket(int domain, int type, int protocol);
int nty_accept(int fd, struct sockaddr *addr, socklen_t *len);
ssize_t nty_recv(int fd, void *buf, size_t len, int flags);
ssize_t nty_send(int fd, const void *buf, size_t len, int flags);
int nty_close(int fd);
int nty_connect(int fd, struct sockaddr *name, socklen_t len);
ssize_t nty_recvfrom(int fd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);
ssize_t nty_sendto(int fd, const void *buf, size_t len, int flags, const struct sockaddr *dest_addr, socklen_t addrlen);
协程工作流程
-

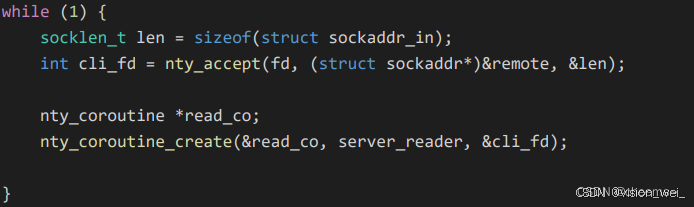

创建协程
int nty_coroutine_create(&co, server, port); + （协程对象，调度入口函数，传入到入口函数中的参数） + 协程不存在亲属关系，都是一致的调度关系，接受调度器的调度。调用 create API就会创建一个新协程，新协程就会加入到调度器的就绪队列中 -
回调协程的子过程
在 create 协程后, 可以把回调函数的地址存储到 EIP (CPU的EIP寄存器就是存储cpu下一条指令的地址)中。这样在resume回复协程之后，就会执行协程的子过程
-
协程封装posix api异步原理
在进行 IO 操作（recv，send）之前，先执行了 epoll_ctl 的 del 操作，将相应的 sockfd 从 epfd中删除掉，在执行完 IO 操作（recv，send）再进行 epoll_ctl 的 add 的动作。如果是在多个上下文中, 能够保证 sockfd 只在一个上下文中能够操作 IO 的。不会出现在多个上下文同时对一个 IO 进行操作的, 协程的 IO 异步操作正式是采用此模式进行的。

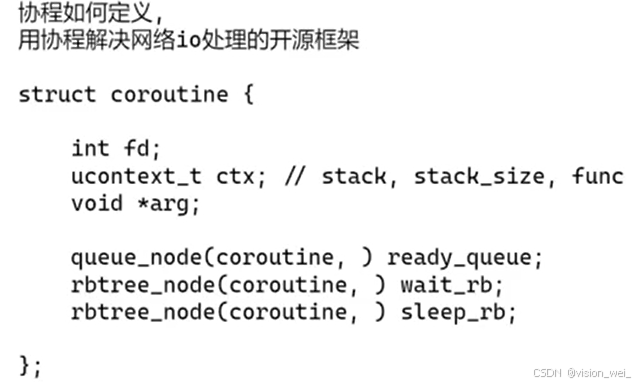

- coroutine协程定义： struct _nty_coroutine
//set
RB_ENTRY(_nty_coroutine) sleep_node;
RB_ENTRY(_nty_coroutine) wait_node;
TAILQ_ENTRY(_nty_coroutine) ready_node;
+ [就绪集合] 没有设置优先级，所以在就绪集合里面的协程优先级一样，那么就可以用[队列]来存储，先进先出
+ [等待集合] 就是等待IO准备就绪，这个等待IO是有时间长短的，这里用[红黑树]来存储
+ [睡眠集合] 需要按照睡眠时间的长短进行唤醒，所以也用[红黑树]存储，key为睡眠时长

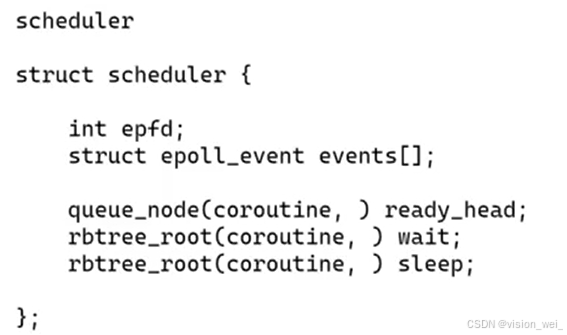

- schedule调度器定义： struct _nty_schedule
用来管理所有协程的属性，作为调度器的属性。调度器的属性，需要有保存 CPU 的寄存器上下文 ctx，可以从协程运行状态yield 到调度器运行的。从协程到调度器用 yield，从调度器到协程用 resume。

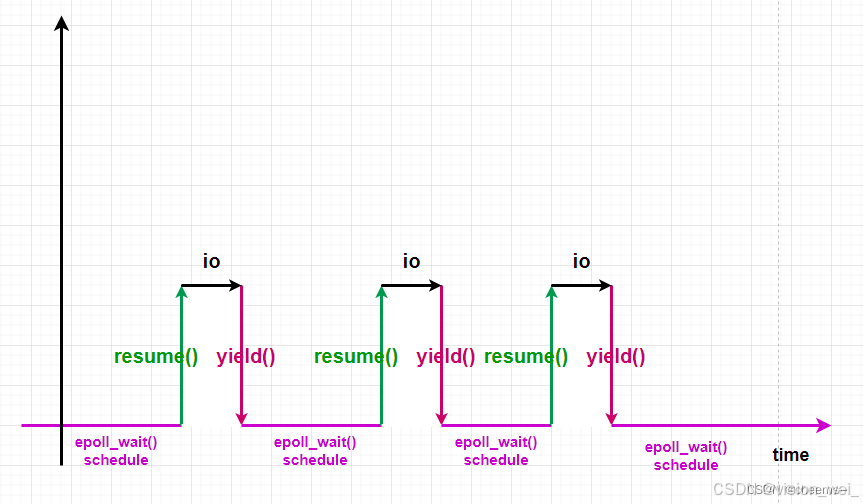

实现协程的原语（switch/yield/resume）
-
switch() 开关原语
切换协程/进程/线程 -
yield() 让出
yield的含义，让出将当前的执行流程，让出给schedule调度器
那么什么时候需要yield让出呢？很明显在recv之前，send之前，也就是在io之前，因为我们不知道io是否准备就绪了，所以我们先将fd加入epoll中，然后yield让出，将执行流程给调度器运行。schedule调度器做什么事情呢？调度器就是io检测，调度器就是不断的调用epoll_wait，来检测哪些fd准备就绪了，然后就恢复相应fd的执行流程执行现场。**注意schedule不是原语，schedule是调度器。
-
resume() 恢复
从上面我们得知恢复是被schedule恢复的，那么现在恢复到了原来流程的哪里呢？其实是恢复到了yield的下一条代码处*。通常下面的代码都会将fd从epoll中移除，然后执行recv或send操作，因为一旦被resume，就说明肯定是准备就绪的。

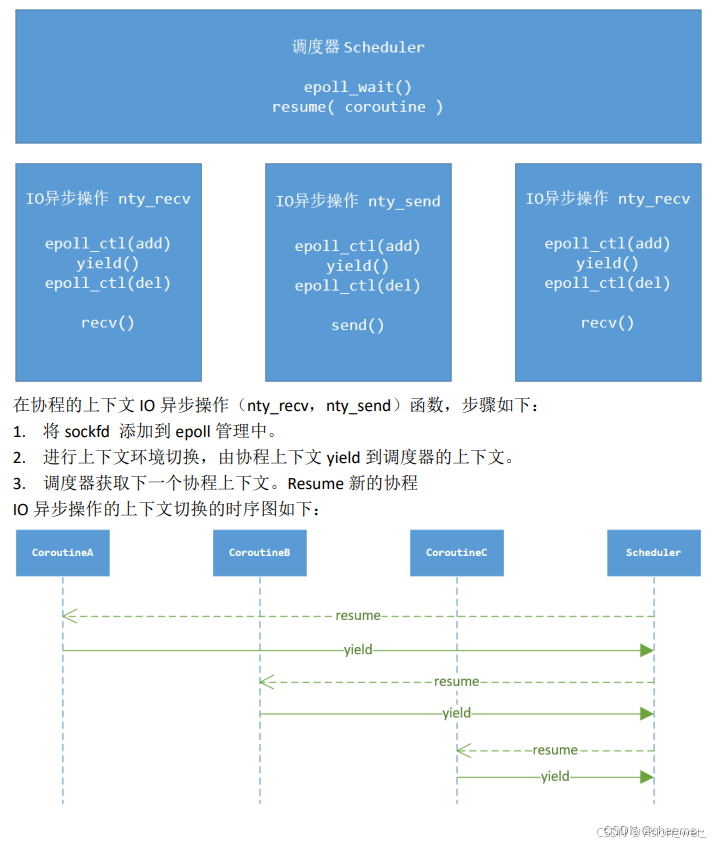

协程的IO异步操作原理 （底层实现是异步/应用层效果是同步）

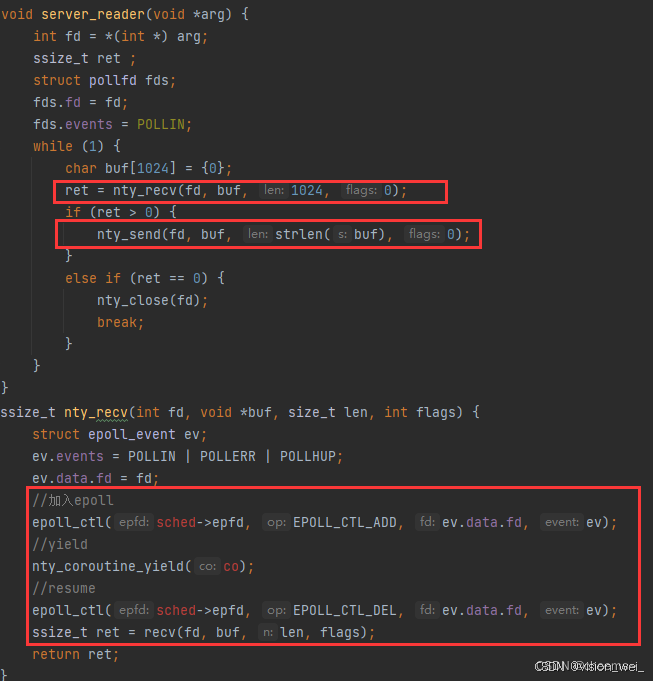

如何以同步的编程方式来实现异步的性能（代码+图 进行理解）
3. 协程原语操作实现的3种方式

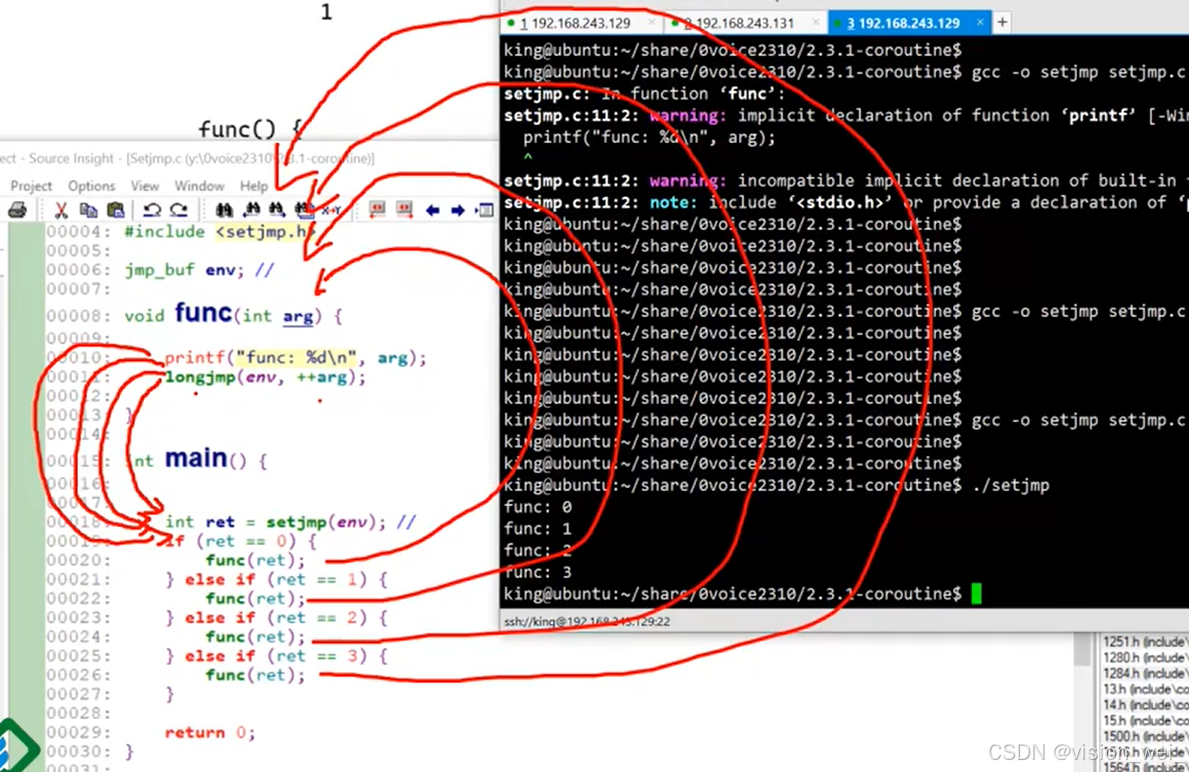

（1）setjmp/longjmp方式 （实现较复杂，但跨平台性好是标准C库）
eg: 通过控制arg的值来运行不同的func
#include <setjmp.h>
jmp_buf env;
void func(int arg) {
printf("func: %d\n", arg);
longjmp(env, ++arg);
}
int main() {
int ret = setjmp(env);
if (ret == 0) {
func(ret);
} else if (ret == 1) {
func(ret);
} else if (ret == 2) {
func(ret);
} else if (ret == 3) {
func(ret);
}
return 0;
}
（2）ucontext 方式 （实现简单，跨平台性一般推荐这个）
通过ucontext来实现函数跳转，需要注意的是第一次切换的时候上下文是对应的函数开始，之后就是直接跳转的对应的语句。
#include <ucontext.h>
ucontext_t ctx[2];
ucontext_t main_ctx;
int count = 0;
// coroutine1
void func1(void) {
while (count ++ < 20) {
printf("1\n");
swapcontext(&ctx[0], &ctx[1]);
// swapcontext(&ctx[0], &main_ctx);
printf("4\n");
}
}
// coroutine2
void func2(void) {
while (count ++ < 20) {
printf("2\n");
swapcontext(&ctx[1], &ctx[0]);
// swapcontext(&ctx[1], &main_ctx);
printf("5\n");
}
}
// scheduler
int main(void) {
char stack1[2048] = {0};
char stack2[2048] = {0};
getcontext(&ctx[0]);
ctx[0].uc_stack.ss_sp = stack1;
ctx[0].uc_stack.ss_size = sizeof(stack1);
ctx[0].uc_link = &main_ctx;
makecontext(&ctx[0], func1, 0);
getcontext(&ctx[1]);
ctx[1].uc_stack.ss_sp = stack2;
ctx[1].uc_stack.ss_size = sizeof(stack2);
ctx[1].uc_link = &main_ctx;
makecontext(&ctx[1], func2, 0);
printf("swapcontext\n");
swapcontext(&main_ctx, &ctx[0]);
printf("\n");
return 0;
}

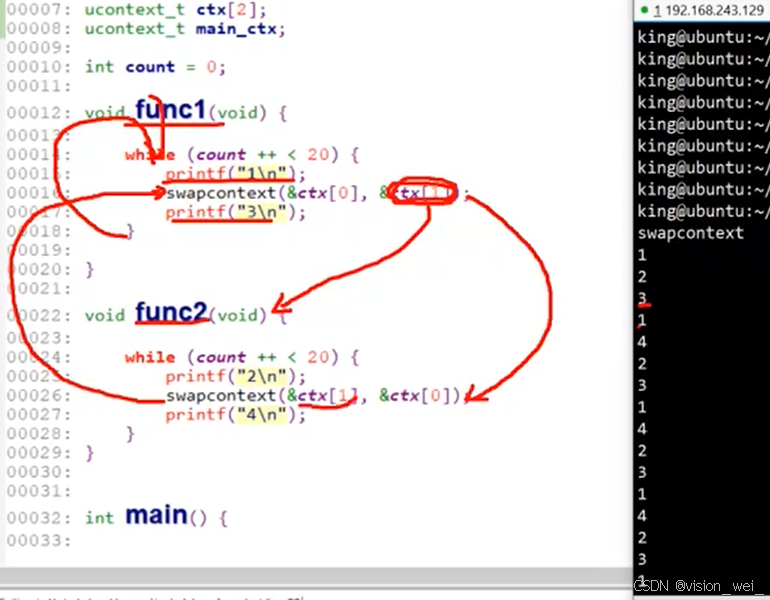

实现打印顺序自己来推理一遍 + 理解api初始化和跳转步骤

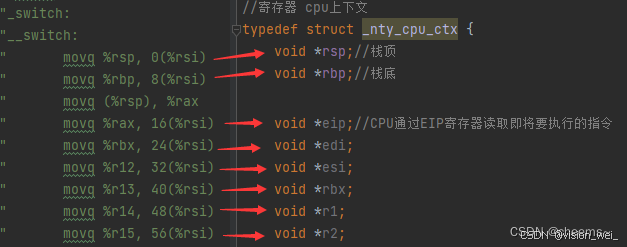

（3）asm汇编实现切换 （受限制芯片类型影响，平台指令不同统一）
store:
mov eax(co_a.a);
mov ebx(co_a.b);
load:
mov (co_b.a) eax;
mov (co_b.b) ebx;

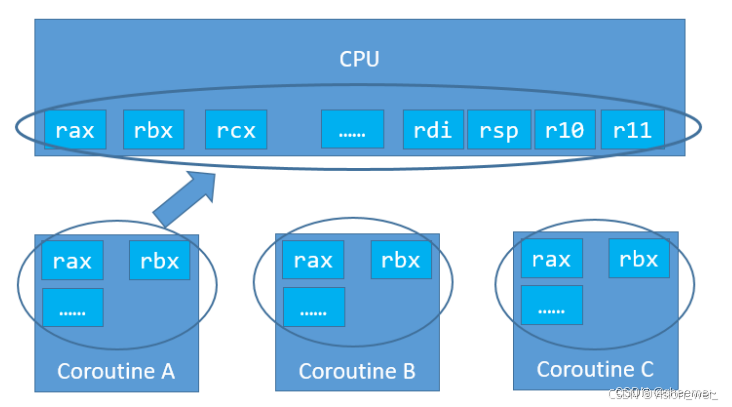

上下文切换的理解：
就是将 CPU 的寄存器暂时保存，再将即将运行的协程的上下文寄存器，分别mov 到相对应的寄存器上。此时上下文完成切换。
4. hook钩子重构网络IO
-
所有对io的操作为什么不能直接用posix api，而是要再去封装一次？
比如我们调用recv的时候，如果我们调用系统的，那么这个fd怎么yield到调度器上呢，所以我们需要在posix api的基础上封装，当然有些接口需要封装，有些不需要。
-
两种策略封装API
- 第一种就是定义Nty_XXX()，框架独立定义一套标准接口出来
但是这种方法，如果跟mysql,redis建立连接，但是不去修改它们提供的客户端源码开发包的时候，就会发现连不上去，因为其源码用的是posix api，recv和send。而协程用的是nty_recv()和nty_send()。两者之间没有关联。 - 第二种就是使用hook，当我们做成跟系统调用（posix api）一样的重名函数接口时，那么一样的接口名就会引起冲突。这个冲突我们就使用hook（映射）来解决。
hook提供了两个接口：1. dlsym()是针对系统原始的api；2. dlopen()是针对第三方库
- 第一种就是定义Nty_XXX()，框架独立定义一套标准接口出来
二、NtyCo协程源码
执行指令参考MD文档： GitHub - wangbojing/NtyCo
优秀笔记：
1. 协程性能测试步骤
2. 采用协程重构网络io
参考学习: https://github.com/0voice
