网络编程（三）：Posix API与网络协议栈

---

一、Posix API介绍

Posix API就是Linux网络编程的这些API, 本文带入TCP连接通信的背景来介绍

//client
socket()：创建套接字
bind()：绑定ip地址、端口等信息到socket上
listen()：监听
accept()：等待客户请求
send()：发送数据
recv()：接收数据
close()：关闭连接

//server
socket()：创建套接字
bind()：绑定ip地址、端口等信息到socket上（可选）
connect()：连接服务器
send()：发送数据
recv()：接收数据
close()：关闭连接

//epoll
epoll_create():创建一个epoll实例
epoll_ctl(): epoll的事件注册，向epoll对象中添修或删事件
epoll_wait(): 等待事件的产生，类似于select调用

//facntl
fcntl()的核心用途：
+修改文件描述符属性（如非阻塞模式）
+管理文件锁（协调多进程/线程访问）
+获取或设置文件状态标志
典型场景：
网络编程中设置非阻塞套接字/
多进程日志文件的并发写入控制/
确保文件操作的原子性

---

socket

int socket(int domain, int type, int protocol);
    + domain：通信协议，常用AF_INET(IPv4) 和 AF_INET6(IPv6)
    + type：数据传输方式，常用SOCK_STREAM（字节流）和SOCK_DGRAM（报文）
    + protocol：传输协议，通常为0

• socket包含 : 一个文件描述符（sockfd）与 tcp控制块这两个信息
  实现了两个功能：详解笔记
  （1）分配fd (使用一个bitmap的算法)
  （2）分配tcp控制块的信息（包含了TCP为连接维护的信息：两个方向的序号，窗口大小，重传次数等的信息）

bind

int bind(int sockfd, const struct *sockaddr addr, socklen_t addrlen);

• 五元组 < 源IP地址 , 源端口 , 目的IP地址 , 目的端口 , 协议 >
• bind的作用就是绑定本地的ip和端口，还有协议。也就是将TCB的五元组填充 <目的IP地址，目的端口，协议>
• 注：客户端可以绑定（bind），绑定即确定了一个固定的端口，若不绑定，则会选择任意可用端口

---

二、三次握手(建立连接)

connect

1. 三次握手发生在协议栈和协议栈之间，而posix api connect 只是一个导火索, 调用connect之后，协议栈开始三次握手。
2. connect函数到底组不阻塞，取决于传进去的fd，如果fd是阻塞，那么直到第三次握手包发送之后就会返回。如果fd是非阻塞，那么返回-1的时候说明连接建立中，返回0代表连接建立成功。

listen

int listen(int sockfd, int backlog);
listen作用：
（1）将TCP连接的状态设置成LISTEN状态
（2）分配全连接队列（accept_queue）和半连接队列（syn_queue）

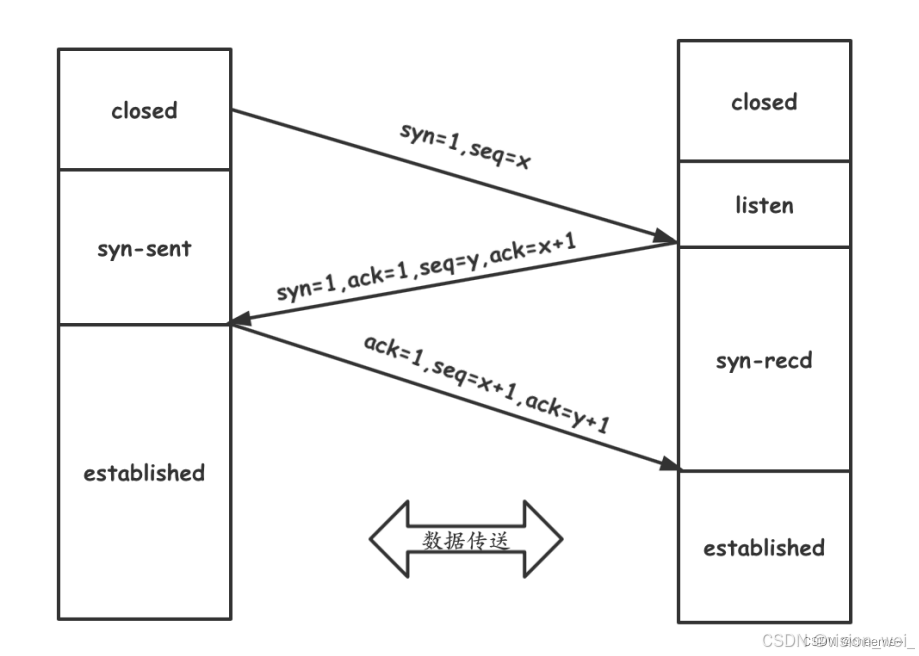

三次握手流程图解：

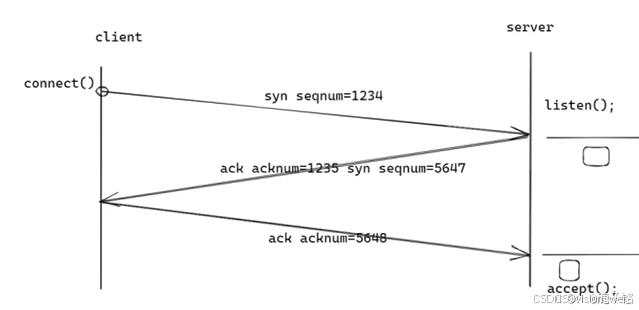

1. 三次握手流程

• 第一次握手 : 首先客户端请求连接，发送第1次数据包：里面带有一个同步头syn，seq=x，
• ​第二次握手 : 服务器listen()监听到连接后，服务端将其加入到[半连接syn队列]，并且向客户端响应发送syn+ack报文；
• 第三次握手: 最后等到客户端发送ack应答报文时，服务端将该连接从[半连接syn队列]中取出，加入到[全连接accept队列]当中。

2. tcp连接是双向的，双向怎么体现？

客户端发送一个数据包告诉服务器我现在发送的数据包序号是多少，
​服务端返回的时候也告诉客户端我这个数据包的序号是多少。这就是双向

3. 三次握手为什么是三次?

A客户端发送一次syn，B服务器回一个ack并且携带自己的syn，这时候能确定B服务器存在，这里两次
​A客户端再返回一个ack，这时候能确定A客户端存在，这时候就确定了这个双向通道是ok，加上这次那就是三次了

accept

这个时候连接已经建立完，双方都知道对方的存在，现在可以调用accept

int clientfd = accept()
accept函数只做两件事情:
（1）分配fd给对应的客户端
（2）将fd与tcb进行映射

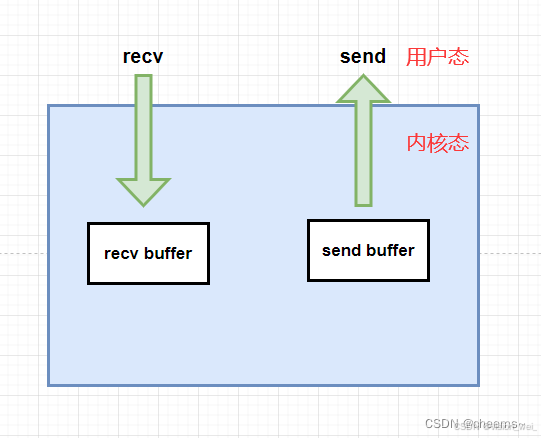

三次握手以后的数据传输图解：

send / recv :数据传输发送与接收

ssize_t send(sockfd, *buf, size_t len, flags);
ssize_t recv(sockfd, *buf, size_t len, flags);

• send只是了将用户态的数据拷贝到内核协议栈对应的TCB里面。至于真正数据发送的时机，什么时候发送的，发送的数据有没有与之前的数据粘在一起，都不是由应用程序决定的，应用程序只能将数据拷贝到内核buffer缓冲区里面。 然后协议栈将sendbuffer的数据，加上TCP的头，加上IP的头，加上以太网的头一起打包发出去。所以调用send将buffer拷贝到内核态缓冲区，与tcp发送数据到对端，是异步的过程。
• 对端网络协议栈接收到数据，同样开始解析，以太网的头mac地址是谁，ip地址从哪里来的，源端口是多少，目的端口是发到哪个进程里面，然后将数据写进对应的TCB里。recv只是将内核态的缓冲区数据拷贝到用户态里面，所以tcp数据到达TCP的recv buffer缓冲区里，与调用recv将缓冲区buffer拷贝到用户态，这两个过程也是异步的。


---

三、四次挥手(断开连接)

正常情况:

假如左侧没有收到ack，而是先收到fin, 根据迁移图，FIN_WAIT_1进入CLOSING状态，收到ACK后进入TIME_WAIT状态

四次挥手不分客户端和服务器端，只有主动方和被动方。主动方先调用close，close函数回收了fd，然后发了fin包；接收方recv()返回为0的包，即知道对方要关闭连接。后续流程如上图所示。

1. 四次挥手断开连接的流程

数据传输完毕后，双方都可释放连接。最开始的时候，客户端和服务器都是处于ESTABLISHED状态.

• 第一次挥手： 客户端A发出连接释放报文FIN包，此时，A进入FIN-WAIT-1（终止等待1）状态
• 第二次挥手： 服务器端B接收到A连接释放报文后，发出ACK确认报文, 并且带上自己的序列号seq，此时，服务端B就进入了CLOSE-WAIT 关闭等待状态
• 第三次挥手： 客户端A接收到服务器端B的确认请求后，A就会进入FIN-WAIT-2（终止等待2）状态，等待B向A发送连接释放报文，服务器B就进入了LAST-ACK（最后确认）状态，等待客户端A的确认
• 第四次挥手： A收到B的连接释放报文后，必须发出确认ACK包，此时，客户端A就进入了TIME-WAIT**（时间等待）状态**，但此时TCP连接还未终止，必须要经过2MSL后（最长报文寿命），当A撤销相应的TCB后，才会进入CLOSED关闭状态，B接收到确认报文后，会立即进入CLOSED关闭状态，到这里TCP连接就断开了，四次挥手完成

2. 为什么客户端要等待2 msl？

主要原因是为了保证主动方最后第四次挥手发送的ACK报文能到被动方，因为这个ACK报文可能丢失，并且2MSL是最长报文寿命，超过这个时间报文将被丢弃，这样确保新的连接中不会出现旧连接的请求报文

特殊情况 :

双方同时调用close，发送fin包

close: 回收fd和tcb

被动方调用close之后，fd被回收。在接收到ack以后进入CLOSED后，TCB被回收
主动方调用close之后，fd被回收，在time_wait时间到了进入CLOSED后，TCB被回收

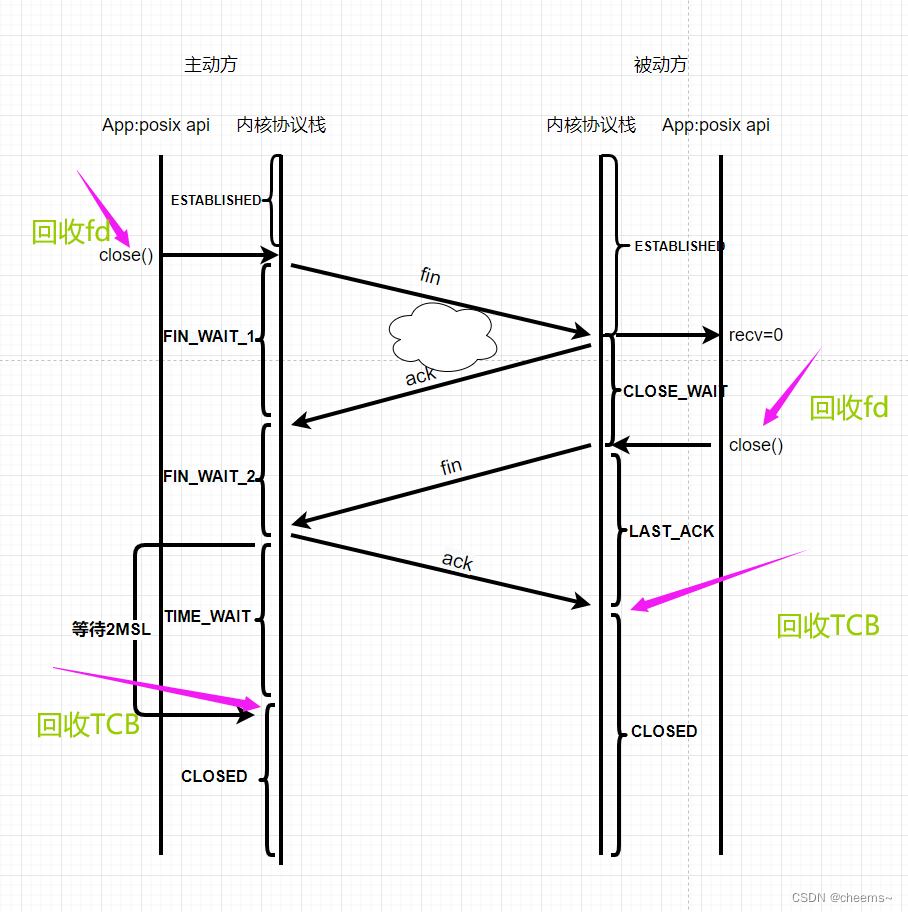

3.理解四次挥手close流程

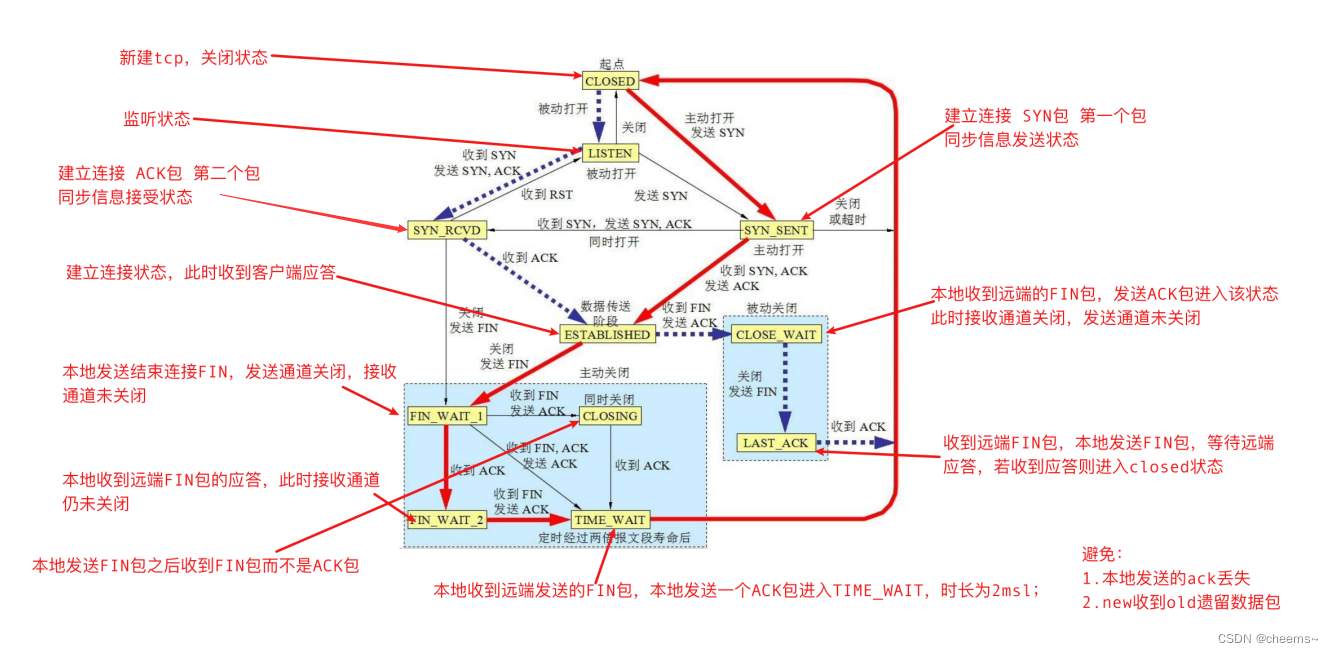

TCP状态迁移图

关于握手回收面试题
一些面试问题

---

四、思考题

1. connect，listen，accept与三次握手
2. listen参数backlog
3. syn泛洪的解决方亲
4. close与四次挥手
5. 11个状态迁移
6. 大量close_wait与time_wait的原因与解决方素
7. top keepalive与应用层心跳包
8. 拥塞控制与滑动窗口

---
