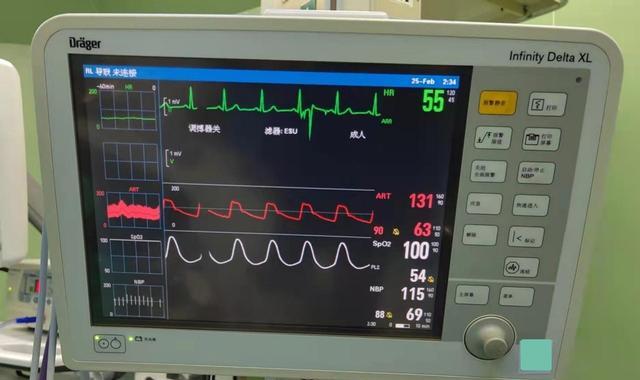

在医疗设备数据采集的圈子里，德尔格（Dräger）绝对是个绕不开的名字。无论是ICU里的Infinity系列监护仪，还是手术室里的Fabius、Primus麻醉机，德尔格的市场占有率都很高。

但是，对于做集成的工程师来说，德尔格有时候让人“又爱又恨”。

爱的是它的数据确实精准，恨的是：都2024年了，它的大量设备（尤其是麻醉机和部分监护仪）依然依赖古老的 RS232 串口 进行通讯，而不是大家喜欢的网口（TCP/IP）。

这就意味着，你不能简单地插根网线就完事，得从物理接线到协议校验，一步步去啃这块“硬骨头”。今天就结合我们现场实施的经验，聊聊德尔格串口采集的那些坑。

如果你拿着一根普通的USB转串口线，直接插到德尔格设备背后的 COM口（通常标识为 COM1 或 MEDIBUS），你会发现电脑上什么数据都收不到。

这里有两个常见的物理大坑：

线序问题（Pinout）：
德尔格的串口定义通常遵循 Null Modem 标准，也就是俗称的“交叉线”（RX和TX要反接，2脚接3脚，3脚接2脚）。但部分型号又需要标准的直连线。去现场前，最好多带几种线，或者准备那种可以跳线的串口转接头。
接口供电：
有些老款设备的串口电平比较弱，如果你的采集盒子或串口服务器是被动供电的，可能带不动，导致数据时断时续。

接好线只是第一步，配置参数才是重头戏。

1. 波特率与校验位（The Settings）
典型的配置通常是，不过这些也可以在机器设置里面改：

2. 握手与初始化（Handshake）
很多国产监护仪，串口一通就开始哗哗吐数据。德尔格不一样，它很“矜持”。

在Medibus协议下，设备通常处于“静默”状态。根据设备不同，一般需要主动请求设备状态，或是设备发起ICC请求之后立即回复指令，中途心跳包也是要一直发不能断的，它才会回复当前的数据。

如果不写这个“心跳保活”逻辑，你连上一分钟后，设备就会认为从机断开，停止发送数据。

搞定一台机器容易，搞定全院几十台难。

在一个几十张床位的ICU或拥有20个间的手术室，难道要给每台监护仪后面都挂一台电脑吗？显然不现实。

我们的做法是一般两种：

但无论哪种方案，你都需要在服务端写代码去处理 TCP拆包、校验CRC 以及 解析Medibus协议 的复杂逻辑。

针对德尔格（以及欧美达等其他串口设备），我们做了针对性的优化：

内置驱动：系统内置了 Medibus 的完整协议栈，不需要你去研究十六进制的报文定义。
模式兼容：完美支持 “串口直连”（通过COM口）和 “串口服务器中转”（TCP Client/Server）两种模式。你只管把线接好，剩下的交给系统。
自动探针：在部分场景下，系统可以自动轮询常见的波特率和校验位，尝试“握手”，减少人工配置的麻烦。
数据对齐：自动将德尔格的非标准体征代码映射为行业标准代码，并与医院其他设备的数据在时间轴上对齐。
