一. 为什么要有上下半部
中断分成上下半部处理可以提高中断的响应能力，在上半部处理完成后便将cpu中断打开（通常上半部处理越快越好），这样就可以响应其他中断了，等到中断退出的时候再进行下半部的处理。
二. preempt_count
task_struct结构体中的thread_info.preempt_count用于记录当前任务所处的context状态；
PREEMPT_BITS
用于记录禁止抢占的次数，禁止抢占一次该值就加1，使能抢占该值就减1；
SOFTIRQ_BITS
用于同步处理，关掉下半部的时候加1，打开下半部的时候减1；
HARDIRQ_BITS
用于表示处于硬件中断上下文中；
in_softirq和in_serving_softirq都表示处于softirq上下文，但并不意味着程序正在执行软中断，区别是：
in_serving_softirq表示 当前一定有软中断处于执行状态。(bit8 - SOFTIRQ_OFFSET)
in_softirq 除了可以表示当前有软中断处于执行状态，还有可能表示当前的context只是disable软中断的thread上下文。(例如：local_bh_disable()下的context)
中断上下文 - interrupt context
我们将 NMI, HARDIRQ, SOFTIRQ 上下文 统称为中断上下文。
可用 in_interrupt() 判断
进程上下文 - process context
与中断上下文相对应。
可用 in_task() 判断
原子上下文 - atomic context
不能发生进程睡眠或者调度的上下文。
处于中断上下文，或者显示地禁止了调度，preempt_count()的值都不为0，都不允许睡眠/调度的发生，这两种场景被统称为atomic上下文。
可用 in_atomic() 来判断当前cpu是否处于atomic上下文。
也就是非 preempt_count 非 0 时，都属于 atomic 上下文，其中包括中断、软中断等中断上下文，还包括进程或者内核线程运行时关中断或者关抢占。
由于该接口在有些场景下不能精确检测，所以 不推荐在driver中使用。

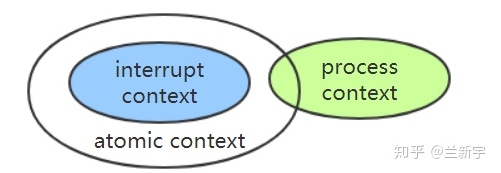

三种上下文的关系
三. softirq
softirq是静态的，不支持动态分配。
相关数据结构
/* 支持的软中断类型，可以认为是软中断号， 其中从上到下优先级递减 */
enum
{
HI_SOFTIRQ=0, /* 最高优先级软中断 */
TIMER_SOFTIRQ, /* Timer定时器软中断 */
NET_TX_SOFTIRQ, /* 发送网络数据包软中断 */
NET_RX_SOFTIRQ, /* 接收网络数据包软中断 */
BLOCK_SOFTIRQ, /* 块设备软中断 */
IRQ_POLL_SOFTIRQ, /* 块设备软中断 */
TASKLET_SOFTIRQ, /* tasklet软中断 */
SCHED_SOFTIRQ, /* 进程调度及负载均衡的软中断 */
HRTIMER_SOFTIRQ, /* Unused, but kept as tools rely on thenumbering. Sigh! */
RCU_SOFTIRQ, /* Preferable RCU should always be the last softirq， RCU相关的软中断 */
NR_SOFTIRQS
};
/* 软件中断描述符，只包含一个handler函数指针 */
struct softirq_action {
void (*action)(struct softirq_action *);
};
/* 软中断描述符表，实际上就是一个全局的数组 */
static struct softirq_action softirq_vec[NR_SOFTIRQS] __cacheline_aligned_in_smp;
/* CPU软中断状态描述，当某个软中断触发时，__softirq_pending会置位对应的bit */
typedef struct {
unsigned int __softirq_pending;
unsigned int ipi_irqs[NR_IPI];
} ____cacheline_aligned irq_cpustat_t;
/* 每个CPU都会维护一个状态信息结构 */
irq_cpustat_t irq_stat[NR_CPUS] ____cacheline_aligned;
/* 内核为每个CPU都创建了一个软中断处理内核线程 */

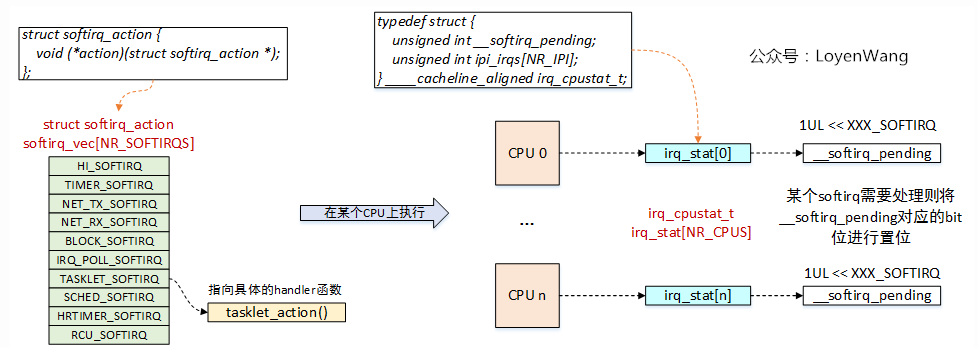

DEFINE_PER_CPU(struct task_struct *, ksoftirqd);数据结构关系图
softirq_vec[]数组，类比硬件中断描述符表irq_desc[]，通过软中断号可以找到对应的handler进行处理，比如图中的tasklet_action就是一个实际的handler函数；
软中断可以在不同的CPU上并行运行，在同一个CPU上只能串行执行；（即软中断不保证重入问题）
每个CPU维护irq_cpustat_t状态结构，当某个软中断需要进行处理时，会将该结构体中的__softirq_pending字段或上1UL << XXX_SOFTIRQ；
软中断的触发点
raise_softirq()/raise_softirq_irqoff() 会设置当前本地cpu的irq_stat中的 __softirq_pending字段，并将相应的软中断号置位，即表明该软中断有处理请求。
软中断执行点
中断处理后；
bottom-half enable后；
思考
为什么在使能Bottom-half时要进行软中断处理呢？
==》
在并发处理时，可能已经把Bottom-half进行关闭了，如果此时中断来了后，软中断不会被处理，在进程上下文中打开Bottom-half时，这时候就会检查是否有软中断处理请求了；
四. tasklet
tasklet是软中断的一种类型，那么两者有啥区别呢？
软中断类型内核中都是静态分配，不支持动态分配，而tasklet支持动态和静态分配，也就是驱动程序中能比较方便的进行扩展；
软中断可以在多个CPU上并行运行，因此需要考虑可重入问题，而tasklet会绑定在某个CPU上运行，运行完后再解绑，不要求重入问题，当然它的性能也就会下降一些；

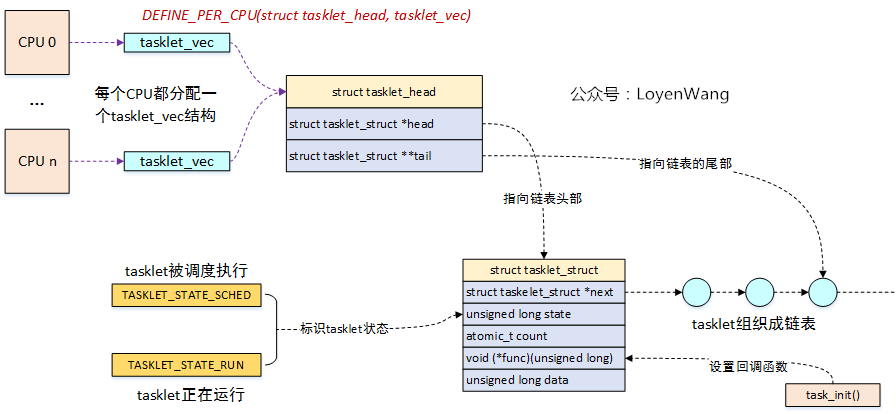

DEFINE_PER_CPU(struct tasklet_head, tasklet_vec)为每个CPU都分配了tasklet_head结构，该结构用来维护struct tasklet_struct链表，需要放到该CPU上运行的tasklet将会添加到该结构的链表中，内核中为每个CPU维护了两个链表tasklet_vec和tasklet_vec_hi，对应两个不同的优先级，本文以tasklet_vec为例；
struct tasklet_struct为tasklet的抽象，几个关键字段如图所示，通过next来链接成链表，通过state字段来标识不同的状态以确保能在CPU上串行执行，func函数指针在调用task_init()接口时进行初始化，并在最终触发软中断时执行；
接口
/* 静态分配tasklet */
DECLARE_TASKLET(name, func, data)
/* 动态分配tasklet */
void tasklet_init(struct tasklet_struct *t, void (*func)(unsigned long), unsigned long data);
/* 禁止tasklet被执行，本质上是增加tasklet_struct->count值，以便在调度时不满足执行条件 */
void tasklet_disable(struct tasklet_struct *t);
/* 使能tasklet，与tasklet_diable对应 */
void tasklet_enable(struct tasklet_struct *t);
/* 调度tasklet，通常在设备驱动的中断函数里调用 */
void tasklet_schedule(struct tasklet_struct *t);
/* 杀死tasklet，确保不被调度和执行， 主要是设置state状态位 */
void tasklet_kill(struct tasklet_struct *t)；五. workqueue/delay wrokqueue
CWMQ (concurrency-managed workqueues)解决了什么问题？
内核线程数量太多。虽然系统中默认有一套工作线程，但有很多工程师系统喜欢自行创建工作线程，对于CPU数量比较多的机器，系统启动完可能就耗尽了PID资源。
并发性比较差。Multi threaded的工作线程和CPU是一一绑定的，某个本地CPU上的工作任务是串行执行的。如某个线程上的工作任务发生了睡眠，之后的工作任务只能等待，前一个任务没有执行完成，则后一个任务永远无法得到执行，也不能迁移到其他空闲CPU上执行。
死锁问题。如果有很多的工作任务运行在系统默认的工作队列上，并且他们有一些数据依赖关系，那么很有可能产生死锁问题。
为了解决上述问题，Linux内核引入了concurrency-managed workqueues（CWMQ），和旧的workqueue接口兼容，明确划分了workqueue的前端接口和后端实现机制。CWMQ提出了工作线程池（worker_pool）概念，不和特定的工作队列关联。工作线程池有两种。一种和具体CPU绑定，为Per-CPU类型，有两个线程池，一个给高优先级的work使用，另一个给低优先级的work使用。另外一种不和具体CPU绑定，可以运行在任意CPU上，工作线程池中的线程是动态分配和管理，线程数量不固定，缺省情况下会创建一个线程来处理工作任务。用户在使用workqueue时，无需关心放在哪个CPU上执行，也无需再创建额外的线程，只需要设置相关flag和优先级，内核会将工作任务放在合适的线程池中执行。当某个工作任务阻塞时，CWMQ会唤醒或创建新的线程执行后续的工作任务，以提高并发效率。
linux workqueue机制有多个woker 线程？
内核的CMWQ有多个worker_pool，管理多个worker。
初始化时，会给每个CPU都有创建两个worker_pool，对应不同的优先级，nice值分别为0和-20 <==> 针对bound类型的workqueue，其提交的work会被派发到上面类型的worker_pool中被执行。
初始化时，会默认创建unbound workqueue属性（struct workqueue_attrs），主要描述内核线程的nice，cpumask，no_numa；默认有创建 unbound and ordered （unbound_std_wq_attrs， ordered_wq_attrs） 两种类型的wq attrs，且每种类型有两个实例，区别是nice值不一样，一个是0，一个是-20；<==> 当创建unbound workqueue时，会根据workqueue_attrs来判断是否已经有创建好的worker_pool，如果没有，则创建新的worker_pool并挂入到unbound_pool_hash 中。其中，可指定 __WQ_ORDERED来表明使用 ordered_wq_attrs，否则，使用 unbound_std_wq_attrs；(即相同属性的workqueue使用相同的worker_pool，不同属性的workqueue使用不同的worker_pool，如果woekqueue相关属性没有对应的worker_pool，则会动态创建一个， 即unbound的worker_pool会随着不同属性的workqueue的创建而动态创建。)
在初始化时workqueue_init(), 会为每个worker_pool中创建一个worker，后续会根据需要work的数量和worker的数量进行动态创建和销毁;
create_worker函数中，创建的内核线程名字为kworker/XX:YY, kworker/XX:YYH或者kworker/uXX:YY，
bound: XX表示cpu的编号，YY表示worker的编号，H表示是high prio的worker；
unbound: u表示unbound，XX表示worker_pool的编号，YY表示worker的编号；
bound和un-bound workqueue的区别？
bound：绑定处理器的工作队列，其会被bound的worker_pool服务，该worker_pool是绑定cpu的，即创建的worker内核线程会被绑定到特定的CPU上运行；
unbound：不绑定处理器的工作队列，其会被un-bound的worker_pool服务，创建的时候需要指定WQ_UNBOUND标志，内核线程可以在处理器间迁移；
何时创建更多的worker？
worker线程worker_thread() 运行时，如果没有空闲idle的worker，会调用manage_workers()接口来创建更多的worker来处理工作；
即一个worker_pool会保证至少有一个idle状态的worker存在，以保证worker_pool的并发能力。
何时销毁多余的worker？
一个worker被创建后，首先进入worker_enter_idle()，里面启动了pool->idle_timer，定时IDLE_WORKER_TIMEOUT即300HZ。如果一个worker进入idle超过300HZ，即会执行idle_worker_timeout()，会根据情况进行销毁多余的worker。
销毁策略 too_many_workers()
满足idle worker数量大于2；
除去两个idle worker线程外的idle worker不能超过busy worker的1/4。
所以每个worker_pool最少两个worker线程。例如，如果worker_pool中有4个worker(3idle+1busy)，则3>2，并且(3-2)*4>1，即会选择一个idle销毁。
如何解决一个work阻塞或者死锁了，导致其他的work得不到执行，即各种work之间的互相影响？
在worker线程执行时，会尝试进行worker_pool管理工作 manage_workers() ，即会检查worker_pool中是否有至少一个idle状态的worker，如果没有，则创建一个新的worker。
启动一个100ms的定时器worker_pool->mayday_timer，检查当前worker_pool中是否存在allocation deadlock异常（即因为没有内存等资源，导致该workqueue对应的worker_pool创建新的worker失败），如果有异常，则如果该workqueue指定了WQ_MEM_RECLAIM，则会唤醒该workqueue对应rescuer_thread 进行处理，否则，什么也做不了。
管理worker_pool的内核线程池时，如果有PENDING状态的work，并且发现没有正在运行的工作线程(worker_pool->nr_running == 0)，唤醒空闲状态的内核线程，或者动态创建内核线程；
如果work已经在同一个worker_pool的其他worker中执行，不再对该work进行处理（防重入处理）；
__queue_owrk() 是如何工作的？
__queue_owrk() 的工作是将work添加到对应的woker_pool->worklist或者pool_workqueue->delayed_works, 如果没有runing的worker，则唤醒一个idle的worker，详细步骤：
确定pool_workqueue，一个pool_workqueue对应一个worker_pool，因此确定了pool_workqueue也就确定了worker_pool；
pool_workqueue分为三种情况：
bound类型的工作队列，直接根据CPU号获取（可指定cpu，如果没有指定，则用当前cpu。）；
unbound类型的工作队列，根据cpu所在的node号获取，针对unbound类型工作队列，pool_workqueue的释放是异步执行的，需要判断refcnt的计数值，因此在获取pool_workqueue时可能要多次retry；
根据缓存热度，优先选择正在被执行的worker_pool（所以，指定了cpu也不一定生效）；
判断pool_workqueue 中nr_active work数量，如果少于max_active，则将work加入到pool->worklist中，否则，加入到pwq->delayed_works链表中；
插入work到上面选择的list中，如果没有runing的worker，则唤醒一个idle的worker。
WORK_STRUCT_PENDING_BIT何时被设置以及被清0?
当一个work已经加入到workqueue队列中，schedule_work()->queue_work()->queue_work_on()时被设置。
当一个work在工作线程里马上要执行(即执行work之前)，worker_thread()->process_on_work()->set_work_pool_and_clear_pend是清0。
上述设置和清0都是在关闭本地中断情况下执行的。
如何判断一个work是否已经全部执行完成？
在目标 work 的后面插入一个新的 work( wq_barrier )，如果 wq_barrier 执行完成，那么目标 work 肯定已经执行完成。
如何指定一个work跑到特定的cpu上？
queue_work_on()可以指定cpu id，但是，不一定能指定成功，策略如下：
如果一个work正在一个worker_pool中执行，则本次work也会被放到正在执行的worker_pool中，是为了利用缓存，提高效率。
如果该work此时没有被执行，则会被放到指定的worker_pool->worklist中，等待执行。
如果一个worker_pool中的worker要进入睡眠了，如何保证其余的work能够被执行？
worker会标志 该内核线程为workqueue worker。PF_WQ_WORKER
当一个worker线程要被调度器换出时，调度器 __schedule() 会调用wq_worker_sleeping()看看是否需要唤醒同一个线程池中的其它内核线程。
workqueue lockup机制是怎么样的？
会用一个timer 检查一个work执行了 30s都没有退出，就会打印warning log。
WQ_MEM_RECLAIM 标志表示什么意思？
创建工作队列workqueue时，如果设置了WQ_MEM_RECLAIM标志，则会新建rescuer worker，对应rescuer_thread内核线程。
目的是当内存紧张时，新创建worker可能会失败，这时候由rescuer来处理这种情况；
alloc_workqueue()中的max_active是什么意思，作用是什么？
决定该workqueue中，在每个cpu上最多有多少个不同work可以被挂入worker_pool->worklist中，多余的work将被挂入到对应pool_workqueue->delayed_works中，等待延迟处理；例如，在4核的cpu上，max_acitve=2，即表示该workqueue可以在每个cpu的worker_pool上最多挂2个work。
对于BOUND类型的工作队列，max_active最大可以是512，如果max_active被设置为0，则表示指定max_active为256.对于UNBOUND类型工作队列，max_active最大值为512和4*num_possible_cpus之间的最大值。
表示该workqueue中最多能有几个work被挂入到对应的 pwq->pool->worklist中，即能被对应worker_pool的worker同时服务。
当进行 queue_work_on()时，会根据 选择的 pool_workqueue的 pwq->nr_active和pwq->max_active大小来 选择将work挂入到pwq->delayed_works，还是挂入到pwq->pool->worklist中。
如果挂入到pwq->pool->worklist中，则意味着该work进入active状态，worker_pool 的worker就可以进行处理；
如果挂入到pwq->delayed_works，则该work还是pending状态（WORK_STRUCT_DELAYED），不会立即被worker执行；只有当一个 worker处理完一个work (process_one_work())时，会检查该work对应的pwq中 的nr_active和max_active，如果nr_active<max_active，则会激活pwq->delayed_works中的一个work （修改WORK_STRUCT_DELAYED，并移动到pwq->pool->worklist），即该work可以被worker执行；
如何实现order workqueue？
必须是unbound workqueue；
max_active设置为1；
怎样保证同一个work不被重复执行？
work会有一个 WORK_STRUCT_PENDING_BIT，该标志 会在queue_work_on()是被设定，在执行该work前被清除。所以，作用是 除了该work正在被执行，最多还允许该work被pending在queue中。
在 worker_thread() 执行work时，如果一个worker发现自己要处理的work正在被另外一个worker线程处理，那么本worker线程将不处理该work，只需要挂入正在执行该work的worker线程的scheduled work list即可。
数据结构
work_struct：工作队列调度的最小单位，work item；
workqueue_struct：工作队列，兼容之前的接口；
worker：work item的处理者，每个worker对应一个内核线程；
worker_pool：worker池（内核线程池），是一个共享资源池，提供不同的worker来对work item进行处理；
pool_workqueue：充当桥梁纽带的作用，用于连接workqueue和worker_pool，建立链接关系；
六. timer

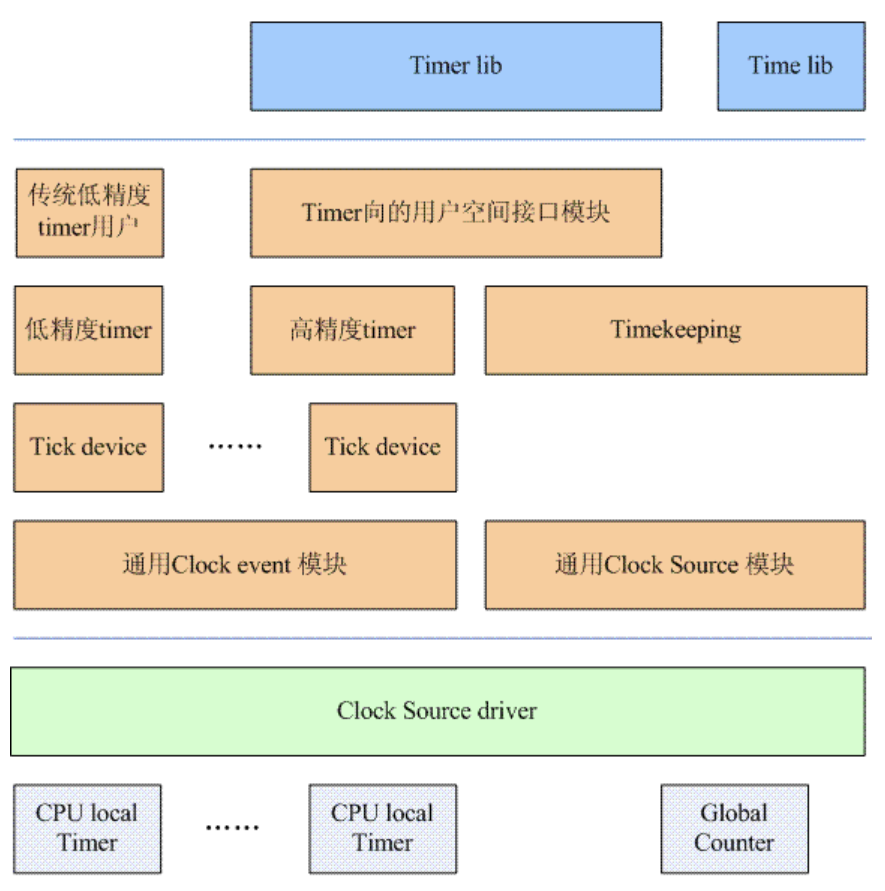

6.1 overall
6.2 源码文件
linux kernel 时间子系统的源文件位于linux/kernel/time/目录下，我们整理如下：
文件名 | 描述 |
time.c timeconv.c | time.c文件是一个向用户空间提供时间接口的模块。具体包括：time, stime, gettimeofday, settimeofday,adjtime。除此之外，该文件还提供一些时间格式转换的接口函数（其他内核模块使用），例如jiffes和微秒之间的转换，日历时间（Gregorian date）和xtime时间的转换。xtime的时间格式就是到linux epoch的秒以及纳秒值。 timeconv.c中包含了从calendar time到broken-down time之间的转换函数接口。 |
timer.c | 传统的低精度timer模块，基本tick的。 |
time_list.c timer_status.c | 向用户空间提供的调试接口。在用户空间，可以通过/proc/timer_list接口可以获得内核中的时间子系统的相关信息。例如：系统中的当前正在使用的clock source设备、clock event设备和tick device的信息。通过/proc/timer_stats可以获取timer的统计信息。 |
hrtimer.c | 高精度timer模块 |
itimer.c | interval timer模块 |
posix-timers.c posix-cpu-timers.c posix-clock.c | POSIX timer模块和POSIX clock模块 |
alarmtimer.c | alarmtimer模块 |
clocksource.c jiffies.c | clocksource.c是通用clocksource driver。其实也可以把system tick也看成一个特定的clocksource，其代码在jiffies.c文件中 |
timekeeping.c timekeeping_debug.c | timekeeping模块 |
ntp.c | NTP模块 |
clockevent.c | clockevent模块 |
tick-common.c tick-oneshot.c tick-sched.c | 这三个文件属于tick device layer。 tick-common.c文件是periodic tick模块，用于管理周期性tick事件。 tick-oneshot.c文件是for高精度timer的，用于管理高精度tick时间。 tick-sched.c是用于dynamic tick的。 |
tick-broadcast.c tick-broadcast-hrtimer.c | broadcast tick模块。 |
sched_clock.c | 通用sched clock模块。这个模块主要是提供一个sched_clock的接口函数，调用该函数可以获取当前时间点到系统启动之间的纳秒值。 底层的HW counter其实是千差万别的，有些平台可以提供64-bit的HW counter，因此，在那样的平台中，我们可以不使用这个通用sched clock模块（不配置CONFIG_GENERIC_SCHED_CLOCK这个内核选项），而在自己的clock source chip driver中直接提供sched_clock接口。 使用通用sched clock模块的好处是：该模块扩展了64-bit的counter，即使底层的HW counter比特数目不足（有些平台HW counter只有32个bit）。 |
6.3 常用kernel API
timer.h - include/linux/timer.h - Linux source code (v6.2.5) - Bootlin
#define DEFINE_TIMER(_name, _function) \
struct timer_list _name = \
__TIMER_INITIALIZER(_function, 0)
#define timer_setup(timer, callback, flags) \
__init_timer((timer), (callback), (flags))
#define from_timer(var, callback_timer, timer_fieldname) \
container_of(callback_timer, typeof(*var), timer_fieldname)
#define timer_setup_on_stack(timer, callback, flags) \
__init_timer_on_stack((timer), (callback), (flags))
#define from_timer(var, callback_timer, timer_fieldname) \
container_of(callback_timer, typeof(*var), timer_fieldname)
static inline int timer_pending(const struct timer_list * timer);
extern void add_timer_on(struct timer_list *timer, int cpu);
extern int mod_timer(struct timer_list *timer, unsigned long expires);
extern int mod_timer_pending(struct timer_list *timer, unsigned long expires);
extern int timer_reduce(struct timer_list *timer, unsigned long expires);
extern void add_timer(struct timer_list *timer);
extern int try_to_del_timer_sync(struct timer_list *timer);
extern int timer_delete_sync(struct timer_list *timer);
extern int timer_delete(struct timer_list *timer);
extern int timer_shutdown_sync(struct timer_list *timer);
extern int timer_shutdown(struct timer_list *timer);
