批量剪断走线

话不多说，直接上图啦哈。

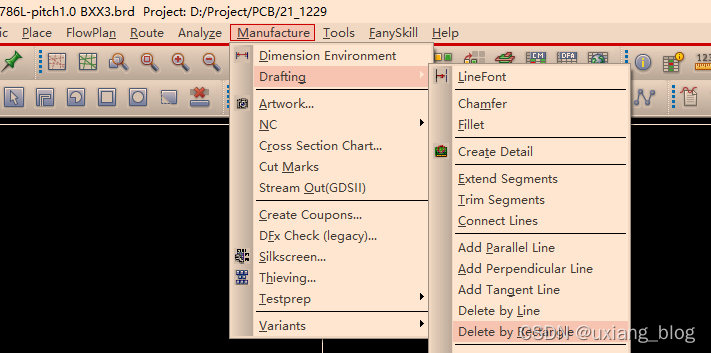

找指令

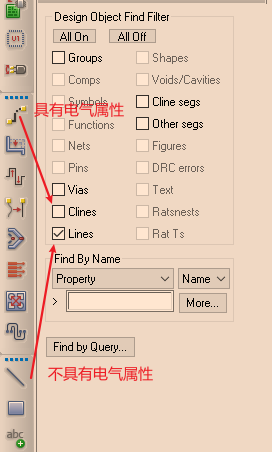

选对象

只有两种

说一说这两者的区别：

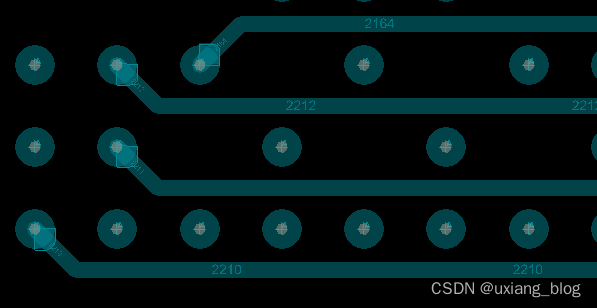

Clines \ Cline segs,具有电气属性，有网络名net，我的理解是连接用来通电这些，就相当于电线，能把两个地方连通，通常以上命令（批量剪短走线）就是对这个Cline对象操作。

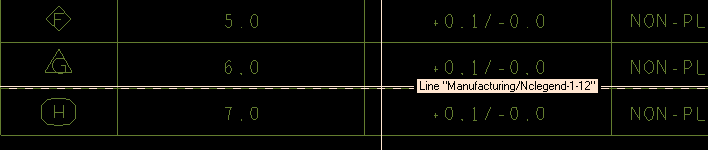

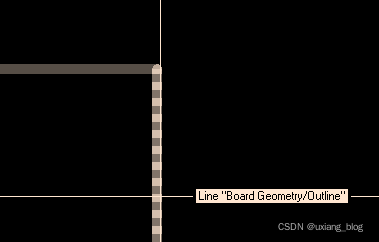

Lines \ Line segs，无电气属性，用来画outline边框，FAB层中的表格这些的线便是，如下图所示：


这个对象一般不需要批量剪断走线，不过你要是用那也是没有问题的。接下来就对以Cline为例进行操作演示：

具体操作

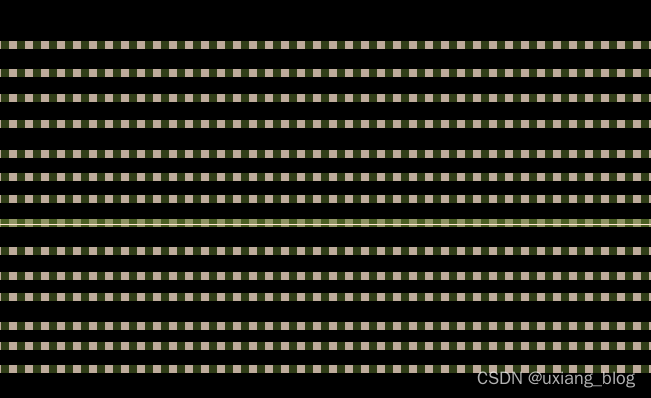

鼠标左键，选中所要操作的对象，会出现高亮。

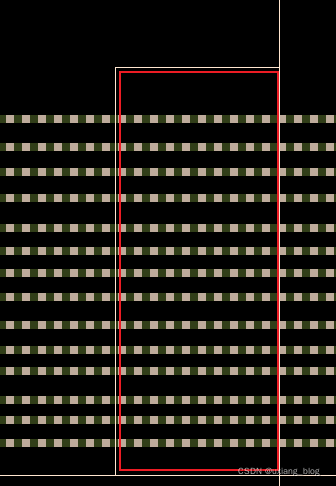

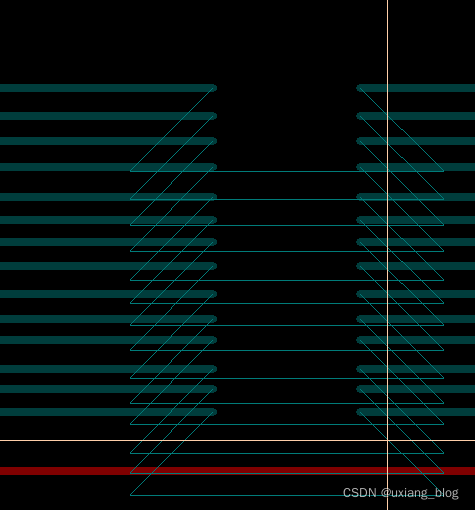

点击鼠标左键（一定要点击）然后选择所要断的部位，确定后接着再鼠标左键，就会出现后面效果。

然后右键done,完成操作。
